Lambda MAXIFLOW Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MAXIFLOW:
Diese Anleitung herunterladen
Inhaltsverzeichnis

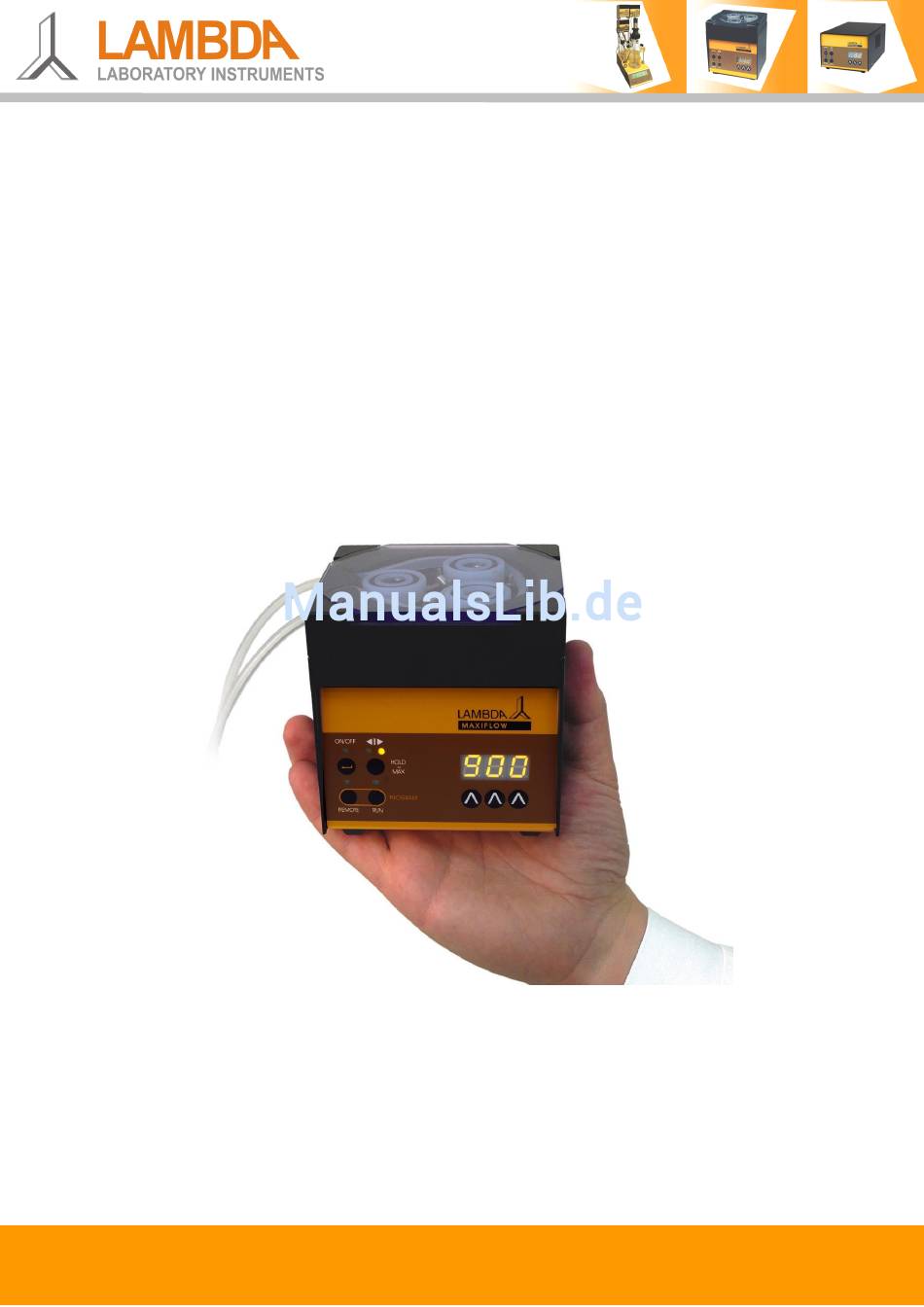

LAMBDA MAXIFLOW
Schlauchpumpe - Peristaltik-Pumpe
B
EDIENUNGSANLEITUNG
LAMBDA Laborgeräte
LAMBDA CZ s.r.o.
Dr. Pavel Lehky
Lozibky 1
Imfeldsteig 12
CZ - 614 00 Brno
CH - 8037 Zürich
Tschechische Republik
Schweiz
Tel/Fax: +420 545 578 643
Tel/Fax: +41 (0)44 450 20 71
Hotline: +420 603 274 677
www.lambda-instruments.com
LAMBDA Laboratory Instruments, Imfeldsteig 12, CH-8037 Zurich, Switzerland, infos@lambda-instruments.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lambda MAXIFLOW

Inhaltszusammenfassung für Lambda MAXIFLOW

  • Seite 1 Imfeldsteig 12 CZ - 614 00 Brno CH - 8037 Zürich Tschechische Republik Schweiz Tel/Fax: +420 545 578 643 Tel/Fax: +41 (0)44 450 20 71 Hotline: +420 603 274 677 www.lambda-instruments.com LAMBDA Laboratory Instruments, Imfeldsteig 12, CH-8037 Zurich, Switzerland, infos@lambda-instruments.com...
  • Seite 2 Laborerfahrung und dem systematischen Eliminieren von Nachteilen herkömmlicher Pumpen. Das erfolgreiche Design und die bewährte Mechanik der LAMBDA PRECIFLOW Schlauchpumpe wurde mit der Möglichkeit zur Durchflussprogrammierung erweitert. Bis zu 99 Zeit- und Durchflussschritte können einfach programmiert werden und erlauben die Realisierung von beliebigen Durchflussprofilen.

  • Seite 3: Inhaltsverzeichnis

    10.2 Fernsteuerung (Eingänge/Ausgänge) ...............14 10.3 Eingang (12 V DC) ....................14 GARANTIE ....................15 ANHANG ....................... 16 12.1 RS-485 Kommunikations-Protokoll für LAMBDA VIT-FIT, PRECIFLOW, MULTIFLOW, HIFLOW und MAXIFLOW Pumpen ................16 12.2 Beispiele ........................17 12.3 Einstellung der Geräte-Adresse ................17 12.4 RS-Verbindungs-Schema ..................17 www.lambda-instruments.com...

  • Seite 4: Inbetriebnahme Der Maxiflow Schlauchpumpe

    LAMBDA MAXIFLOW Schlauchpumpe Betriebsanleitung BEDIENUNGSANLEITUNG 1. INBETRIEBNAHME DER MAXIFLOW SCHLAUCHPUMPE 1.1 Einlegen des Schlauches  Der graue Stecker des Steckernetzgerätes wird in die entsprechende Buchse (12 V DC) auf der hinteren Seite der Schlauchpumpe eingesteckt und durch den Schraubring gesichert.

  • Seite 5: On/Off Taste

    LAMBDA MAXIFLOW Schlauchpumpe Betriebsanleitung 1.2 ON/OFF Taste Durch Betätigung der ON/OFF Taste wird die LAMBDA MAXIFLOW Schlauchpumpe ein- bzw. ausgeschaltet. Die letzten Einstellungen der Pumprichtung sowie Pumpgeschwindigkeit werden angezeigt. 1.3 Einstellung des Durchflusses Die Durchflussraten einer beliebigen Flüssigkeit sind in Schlauchpumpen durch den inneren Durchmesser des Schlauches und der Drehgeschwindigkeit der Rollen bestimmt.

  • Seite 6: Programmierung Der Maxiflow Schlauchpumpe

    LAMBDA MAXIFLOW Schlauchpumpe Betriebsanleitung 2. PROGRAMMIERUNG DER MAXIFLOW SCHLAUCHPUMPE Es können bis zu 99 Programmschritte programmiert werden. In einem Programmschritt, der aus einem Wertepaar besteht, wird zuerst die Geschwindigkeit bzw. Durchflussrate (F) in von 000 bis 999 und dann die Dauer (t) zwischen 1 und 999 Minuten festgelegt.

  • Seite 7: Fernsteuerung

    LAMBDA MAXIFLOW Schlauchpumpe Betriebsanleitung erst danach stoppen. Falls Sie den Wert 0 eingeben „c00“, so wiederholt sich das Programm unendlich oft, bis es manuell gestoppt wird (Endlos-Schleife).  Drücken Sie erneut die ON/OFF Taste um die Anzahl gewünschter Zyklen zu bestätigen.

  • Seite 8: Digitale Steuerung Der Pumpe

    LAMBDA MAXIFLOW Schlauchpumpe Betriebsanleitung Fernsteuerungskabel nicht angeschlossen ist. (Induzierte Spannungen machen sich aufgrund der Empfindlichkeit der Elektronik bemerkbar. Durch den Kabelanschluss werden diese eliminiert.) Aus Sicherheitsgründen darf die angelegte externe Steuerspannung gegenüber der Erde 48 V nicht überschreiten! 3.3 Digitale Steuerung der Pumpe Falls das Gerät mit der optionalen RS-232 oder RS-485 Schnittstelle ausgestattet wurde,...

  • Seite 9: Für Ihre Sicherheit

    5. FÜR IHRE SICHERHEIT Dank der Verwendung einer tiefen Spannung von nur 12 V ab Steckdose (Steckernetzgerät), wird die Gefahr eines Elektroschocks bei der Benutzung der MAXIFLOW Pumpe stark erniedrigt. Das gilt auch für den Fall, wenn die Pumpe irrtümlich oder durch einen Schlauchbruch mit einer leitenden Flüssigkeit übergossen wird.

  • Seite 10: Zubehör Und Ersatzteile

    Der INTEGRATOR dient auch zur Messung der Enzymaktivität von Esterasen, Amidasen, Acylasen, Lipasen, Proteasen, Lactamasen oder anderer Enzyme. Der INTEGRATOR kann unter die MAXIFLOW Peristaltik-Pumpe gestellt werden und wird durch ein Kabel an die 8-polige Buchse an der Pumpenrückseite angeschlossen (siehe Kapitel 10.2).

  • Seite 11: Liste Von Zubehör Und Ersatzteilen

    Netzteil für RS-232/485 Konverter (5V/1W) 4819 RS-line Kabel (seriell) 6600 PNet Steuerungs-Software für Peristaltik- und Spritzenpumpe, DOSER und MASSFLOW 800202 Vierfach-Stecker box (Stromversorgung und RS-Verbindung für bis zu 4 LAMBDA Laborgeräten) Ersatzteile 4821 Stecker-Netzteil (12V/24W) für HIFLOW, MAXIFLOW, VIT-FIT, MASSFLOW 4804 Adapter für 230V Ausgang-Kontroller...

  • Seite 12: Durchflussraten Der Schlauchpumpe

    LAMBDA MAXIFLOW Schlauchpumpe Betriebsanleitung 8. DURCHFLUSSRATEN DER SCHLAUCHPUMPE Die folgende Abbildung zeigt die Durchflussraten der LAMBDA MAXIFLOW Peristaltikpumpe als Funktion der Pumpgeschwindigkeit und des inneren Schlauchdurchmessers. Die Durchflüsse sind hinweisend und können je nach gepumpter Flüssigkeit, Druck, Schlauch usw. variieren.

  • Seite 13: Anwendungen Der Lambda Peristaltik-Pumpen

    LAMBDA MAXIFLOW Schlauchpumpe Betriebsanleitung 9. ANWENDUNGEN DER LAMBDA PERISTALTIK-PUMPEN www.lambda-instruments.com info@lambda-instruments.com Hotline: +420 603 274 677...

  • Seite 14: Technische Daten

    LAMBDA MAXIFLOW Schlauchpumpe Betriebsanleitung 10. TECHNISCHE DATEN 10.1 Allgemeine Spezifikationen LAMBDA MAXIFLOW – Mikroprozessor-gesteuerte Typ: programmierbare Schlauchpumpe / Peristaltik-Pumpe Programmierung: bis zu 99 Programmschritte bestehend aus Durchfluss (Geschwindigkeit) und Dauer (Zeit) Zeitauflösung: 0 bis 999 Minuten in 1 Minuten Schritten Genauigkeit: ±...

  • Seite 15: Fernsteuerung (Eingänge/Ausgänge)

    LAMBDA MAXIFLOW Schlauchpumpe Betriebsanleitung 10.2 Fernsteuerung (Eingänge/Ausgänge) Farbe Beschreibung gelb (+) Eingang Geschwindigkeits-Steuerung 0-10V * grau Schrittsignal des Motors (0 und 12V) grün Erde, 0 V braun + 12 V weiss (+) Eingang ON/OFF-Steuerung; 0V = ON, 3–12 V =...

  • Seite 16: Garantie

    LAMBDA MAXIFLOW Schlauchpumpe Betriebsanleitung 11. GARANTIE LAMBDA gewährt eine zwei-jährige Garantie auf Material und Herstellungsfehler, falls das Gerät gemäss der Bedienungsanleitung benutzt wurde. Garantie-Bedingungen:  Das Gerät muss mit einer vollständigen Beschreibung des Defektes oder Problems zurückgeschickt werden. Vor dem Versand ist eine Retouren-Nummer von LAMBDA zu verlangen.

  • Seite 17: Anhang

    LAMBDA MAXIFLOW Schlauchpumpe Betriebsanleitung 12. ANHANG 12.1 RS-485 Kommunikations-Protokoll für LAMBDA VIT-FIT, PRECIFLOW, MULTIFLOW, HIFLOW und MAXIFLOW Pumpen 12.1.1 Format der gesendeten Daten von PC zu Pumpe und umgekehrt Daten gesendet durch den PC: #ss mm a ddd qs c Daten zurückgesendet durch die Pumpe:...

  • Seite 18: Beispiele

    LAMBDA MAXIFLOW Schlauchpumpe Betriebsanleitung 12.2 Beispiele Adresse vom PC: Adresse der Pumpe: Der PC schickt: #0201r123EEcr Die Pumpe wird im Uhrzeigersinn (cw) drehen mit der Geschwindigkeit 123. Der PC schickt: #0201G2Dcr Die Antwort der Pumpe ist: <0102r12307cr Der PC schickt: #0201l123E8cr Die Pumpe wird im Gegen-Uhrzeigersinn (ccw) drehen mit der Geschwindigkeit 123.
