pas s i ve
c r os s over

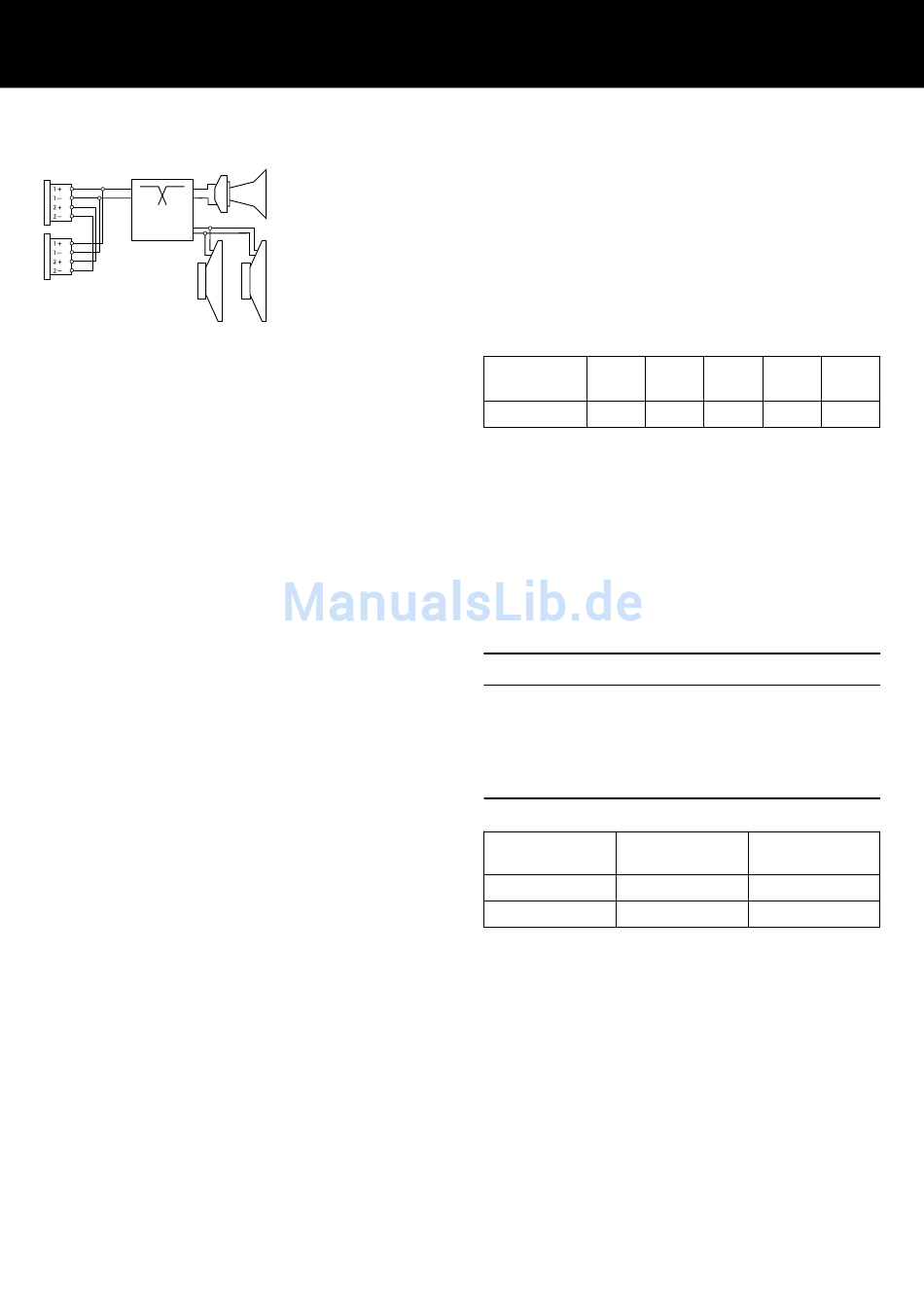

Verdrahtung der Anschlussbuchsen
6
2.2. Anschlüsse
Der Lautsprecher verfügt über zwei parallel verdrahtete 4-polige
NLT4 F/M-Anschlüsse und belegt die Anschlusspins 1+/1–. Pins
2+/2– sind für aktiv getrennte Subwoofer vorgesehen. Eine der
beiden Buchsen dient als Eingang. Über die zweite Buchse kann
ein zweiter Lautsprecher betrieben werden.
Der Lautsprecher kann optional auch mit NL4 M- oder EP5-
Anschlüssen ausgestattet werden.
Die Pinbelegung der verschiedenen Anschlussoptionen kann der
folgenden Tabelle entnommen werden.
NLT4 F/M
1+
NL4 M
EP5
1
d&b LoadMatch
Beginnend mit der d&b Vierkanalverstärker-Plattform ermöglicht die
LoadMatch-Funktion, die Eigenschaften des Lautsprecherkabels
elektrisch zu kompensieren, ohne dass eine zusätzliche Sense-Lei‐
tung eingesetzt werden muss. Für allen anwendbaren Lautsprecher
ist die LoadMatch-Funktion daher unabhängig vom Anschlusstyp.
2.3. Betrieb
ACHTUNG!
Betreiben Sie d&b Lautsprecher nur mit einem korrekt konfigu‐
rierten d&b Verstärker. Andernfalls besteht die Gefahr einer
Beschädigung der Komponenten.
Einsetzbare d&b Verstärker:
D80/D20/D12/D6/10D/30D.
Anwendung
Setup
T10 Linienquelle
T10 Arc/T10 Line
T10 Punktquelle
T10 PS
Für die einsetzbaren d&b Verstärker sind die Controller-Setups im
Dual Channel- und/oder Mix TOP/SUB-Modus verfügbar. Im Mix
TOP/SUB-Modus kann eine Kombination mit aktiv getrennten Sub‐
woofern über eine einzige 4-adrige Zuleitung versorgt und durch‐
geschleift werden.
T10 Arc- und T10 Line-Setup
Diese Setups sollten verwendet werden, wenn T10 Lautsprecher als
Linienquellen benutzt werden. Die Wahl des Setups hängt von der
Krümmung (Curving) des Arrays ab. Innerhalb eines Arrays können
dabei beide Setups eingesetzt werden. Das Arc-Setup wird für T10
Lautsprecher in gekrümmten Arraybereichen eingesetzt. Das Line-
Setup wird für Fernfeldsektionen innerhalb des Arrays gewählt, bei
denen drei oder mehr direkt aufeinander folgende Zwischenwinkel
1–
2+
2–
n.a.
2
3
4
Lautsprecher
pro Kanal
4
4
d&b T10 Handbuch 1.1 de
5
