- Seite 1 Benutzerhandbuch für den Nokia Digitalstift (SU-1B) 9356642 Ausgabe 1...
- Seite 2 Recht vor, ohne vorherige Ankündigung an jedem der in dieser Dokumentation beschriebenen Produkte Änderungen und Verbesserungen vorzunehmen. Nokia ist unter keinen Umständen verantwortlich für den Verlust von Daten und Einkünften oder für jedwede besonderen, beiläufigen, mittelbaren oder unmittelbaren Schäden, wie immer diese auch zustande gekommen sind.
- Seite 3 Die Verfügbarkeit bestimmter Produkte variiert je nach Region. Wenden Sie sich an einen Nokia- Vertragspartner in Ihrer Nähe. In manchen Ländern kann der Einsatz von Bluetooth-Geräten eingeschränkt sein. Wenden Sie sich zur Klärung an die örtlichen Behörden.
-
Seite 4: Inhaltsverzeichnis
Beglaubigen Ihres Nokia Digitalstifts ....................10 Beglaubigen des Stifts vom Telefon aus..................11 Aktivieren der Beglaubigung vom Stift aus..................11 3. Verwenden des Nokia Digitalstifts mit einem kompatiblen Telefon ...13 Ein- und Ausschalten des Stifts ......................13 Anzeigen am Nokia Digitalstift......................13 Schreiben und Zeichnen mit dem Stift ....................15 Verwenden der Blöcke ..........................16... - Seite 5 5. Akku-Informationen ..................25 Laden und Entladen ..........................25 PFLEGE UND WARTUNG ..................26 © Copyright 2003 Nokia. All rights reserved.
-
Seite 6: Einführung

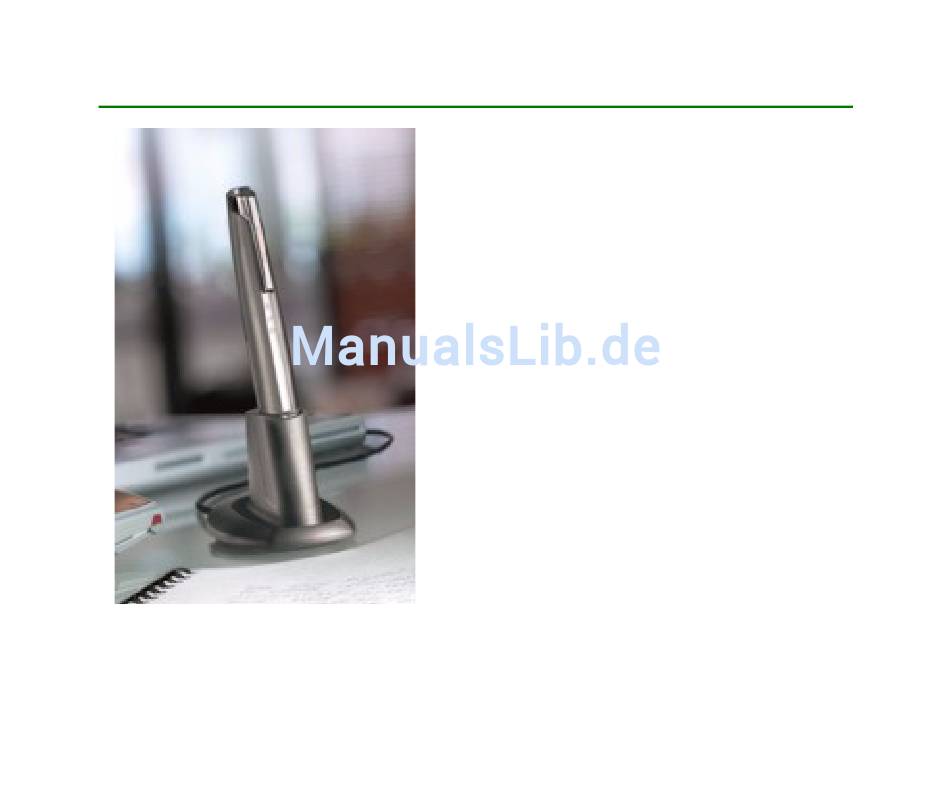

Mit dem Nokia Digitalstift können Sie außerdem Besprechungen protokollieren oder persönliche Notizen zu Papier bringen und diese anschließend auf Ihrem PC speichern. Der Nokia Digitalstift kann bis zu 100 A5-Seiten speichern, die Sie anschließend auf Ihren PC übertragen können. Stellen Sie dazu den Stift einfach in die Tischladestation, die über ein USB-Kabel mit Ihrem PC verbunden ist. - Seite 7 Die Bluetooth-Funktechnik ermöglicht kabellose Verbindungen kompatibler Kommunikationsgeräte. Für die Bluetooth-Verbindung ist es nicht erforderlich, dass zwischen Telefon und dem Nokia Digitalstift eine Sichtverbindung besteht. Die Geräte sollten jedoch höchstens zehn Meter voneinander entfernt sein, wobei die Verbindung durch Interferenzen aufgrund von Hindernissen (z. B. Wänden) oder anderen elektronischen Geräten beeinträchtigt werden kann.
-
Seite 8: Erste Schritte
Beachten Sie alle Einschränkungen, und halten Sie sich an alle Schilder und Anweisungen in Bezug auf die Nutzung von Funkgeräten. Abbildung 1 zeigt die wichtigsten Teile des Nokia Digitalstifts. Beachten Sie bitte, dass die Bedienung sowie einige Funktionen netzabhängig sind. -
Seite 9: Laden Des Akkus
Passcode. Der Bluetooth-Passcode ist im Lieferumfang enthalten. Bewahren Sie die Karte an einem sicheren Ort auf. • Wenn Sie den Nokia Digitalstift mit Ihrem PC verwenden möchten, installieren Sie die PC-Anwendung, die sich auf der im Lieferumfang enthaltenen CD-ROM befindet, auf Ihrem Computer (siehe... -
Seite 10: Ladegeräte Und Akkus
Der Nokia Digitalstift kann mit folgenden Ladegeräten aufgeladen werden: ACP-8, ACP-12 und LCH-12. Warnung: Verwenden Sie nur Ladegeräte, die von Nokia für den Einsatz mit diesem Zubehör zugelassen sind. Der Einsatz anderer Typen lässt möglicherweise die für das Zubehör geltende Zulassung und Garantie erlöschen und kann gefährliche Folgen haben. -
Seite 11: Beglaubigen Des Stifts Vom Telefon Aus
Das Telefon sucht nach allen Bluetooth-Geräten im Umkreis von etwa 10 Metern und listet diese auf. 4. Wählen Sie den Nokia Digitalstift aus der Liste aus, und geben Sie den im Lieferumfang enthaltenen Bluetooth-Passcode ein. Sobald der richtige Passcode eingegeben wurde, vibriert der Stift dreimal. Das bedeutet, dass die Beglaubigung erfolgreich war und der Stift einsatzbereit ist. - Seite 12 Bei Nokia Telefonen kann dies durch Ändern der Einstellungen der beglaubigten Geräte im Bluetooth-Menü erfolgen. 5. Der Stift ist nun einsatzbereit. Beachten Sie, dass die Bluetooth-Verbindung zwischen dem Nokia Digitalstift und dem kompatiblen Telefon nur aktiv ist, wenn der Nokia Digitalstift Daten an das Telefon sendet. © Copyright...
-
Seite 13: Verwenden Des Nokia Digitalstifts Mit Einem Kompatiblen Telefon
3. Verwenden des Nokia Digitalstifts mit einem kompatiblen Telefon Hinweis: Die Nutzung von Funkgeräten kann in einigen Situationen eingeschränkt sein. Beachten Sie alle Einschränkungen, und halten Sie sich an alle Schilder und Anweisungen in Bezug auf die Nutzung von Funkgeräten. - Seite 14 Rot: Der Stift muss aufgeladen werden. Der Stift schaltet sich in Kürze aus. Weiß blinkend: Der Stift muss aufgeladen werden, die Nutzung des Stifts ist aber noch möglich. Weiß: Der Stift ist vollständig geladen und das Ladegerät ist an den Stift angeschlossen. © Copyright 2003 Nokia. All rights reserved.
-
Seite 15: Schreiben Und Zeichnen Mit Dem Stift
• Wenn das Digitalpapier aufgebraucht ist, erhalten Sie neue Blöcke bei einem Nokia Vertriebspartner. Sie können auch eine spezielle PDF-Datei (auf der CD-ROM), die das Raster des Digitalpapiers enthält, auf normalem Papier ausdrucken und dieses dann als Digitalpapier verwenden. -
Seite 16: Verwenden Der Blöcke
Telefon senden. Dazu müssen Sie jeweils nur auswählen, ob die Aufzeichnungen an den PC oder an das Telefon gesendet werden sollen. Markieren Sie dazu auf dem Block das entsprechende Feld (siehe Verwenden des Nokia Digitalstifts mit einem PC auf Seite 19). -
Seite 17: Erstellen Und Senden Einer Multimedia-Mitteilung An Das Telefon
Einstellungen finden Sie im Benutzerhandbuch Ihres Telefons. Informationen zur Verfügbarkeit und Anmeldung von Multimedia-Mitteilungsdiensten erhalten Sie bei Ihrem Netzbetreiber oder Diensteanbieter. 1. Markieren Sie das Feld "New notepad" (Neuer Block) auf der ersten Seite des Blocks. © Copyright 2003 Nokia. All rights reserved. - Seite 18 Telefon gesendet wurde, hört die Anzeige auf zu blinken. Sie können die Multimedia-Mitteilung an ein anderes Telefon oder eine E-Mail- Adresse senden oder auf dem Telefon speichern. Ausführliche Informationen über Multimedia-Mitteilungen finden Sie im Benutzerhandbuch des Telefons. © Copyright 2003 Nokia. All rights reserved.
-
Seite 19: Verwenden Des Nokia Digitalstifts Mit Einem Pc
4. Verwenden des Nokia Digitalstifts mit einem PC ■ Installieren der PC-Anwendung Wenn Sie Ihren Stift mit dem PC verwenden möchten, ist die Installation der PC- Anwendung von der CD-ROM erforderlich. 1. Legen Sie die CD in das CD-Laufwerk Ihres PCs ein, und folgen Sie den Anleitungen auf dem Bildschirm. -
Seite 20: Senden Und Speichern Von Aufzeichnungen Auf Dem Pc
PC übertragen und dort gespeichert. 3. Um die Aufzeichnungen anzuzeigen, zu bearbeiten und neu zu ordnen, starten Sie auf dem PC die Anwendung Digital Note Viewer. 4. Klicken Sie auf dem PC auf Start, Programme, Nokia Digitalstift und Digital Note Viewer. ©... -
Seite 21: Zurücksetzen Des Nokia Digitalstifts
■ Zurücksetzen des Nokia Digitalstifts Partielles Zurücksetzen Partielles Zurücksetzen kann erforderlich sein, wenn der Stift nicht mehr reagiert und die Daten, die sich im Speicher des Stifts befinden, nicht verloren gehen sollen. Zum Zurücksetzen des Stifts drücken Sie mit einer Büroklammer kurz auf den Reset- Taster. -
Seite 22: Vollständiges Zurücksetzen
Nachdem das Zurücksetzen abgeschlossen ist, vibriert der Stift. 3. Setzen Sie die Kappe auf. ■ Wechseln der Kugelschreibermine des Stifts Das Wechseln der Kugelschreibermine mit der integrierten Hilfe oben an der Kappe ist in Abbildung 5 dargestellt: © Copyright 2003 Nokia. All rights reserved. - Seite 23 1. Setzen Sie die Spitze des Stifts in die Öffnung an der Kappe (1 und 2). © Copyright 2003 Nokia. All rights reserved.
- Seite 24 Anschlag (4). Ersatztintenbehälter erhalten Sie bei Ihrem Händler vor Ort. Verwenden Sie zum Nachfüllen nur Tintenbehälter gemäß ISO 12757-2 DOC. Hinweis: Achten Sie darauf, dass Sie die neue Mine in die richtige Öffnung einsetzen. © Copyright 2003 Nokia. All rights reserved.
-
Seite 25: Akku-Informationen
15 °C und 25 °C aufzubewahren. Ein Digitalstift mit einem zu kalten oder warmen Akku funktioniert unter Umständen zeitweilig nicht, selbst wenn der Akku vollständig geladen ist. Die Leistung von Akkus ist insbesondere bei Temperaturen weit unter dem Gefrierpunkt eingeschränkt. © Copyright 2003 Nokia. All rights reserved. -
Seite 26: Pflege Und Wartung
• Lassen Sie das Gerät nicht fallen, setzen Sie es keinen Schlägen oder Stößen aus und schütteln Sie es nicht. Durch eine solche grobe Behandlung können im Gerät befindliche Platinen zerbrechen. • Verwenden Sie keine ätzenden Chemikalien, Reinigungslösungen oder scharfe Reinigungsmittel zur Reinigung des Geräts. © Copyright 2003 Nokia. All rights reserved. - Seite 27 Alle obigen Hinweise gelten in gleicher Weise für Gerät, Akku, Ladegerät sowie sämtliche Zubehörteile. Wenn eines dieser Teile nicht ordnungsgemäß funktioniert, bringen Sie es zu Ihrem Fachhändler. Seine Mitarbeiter werden Ihnen behilflich sein und das Gerät bei Bedarf reparieren. © Copyright 2003 Nokia. All rights reserved.
