Inhaltszusammenfassung für Phonic DB3

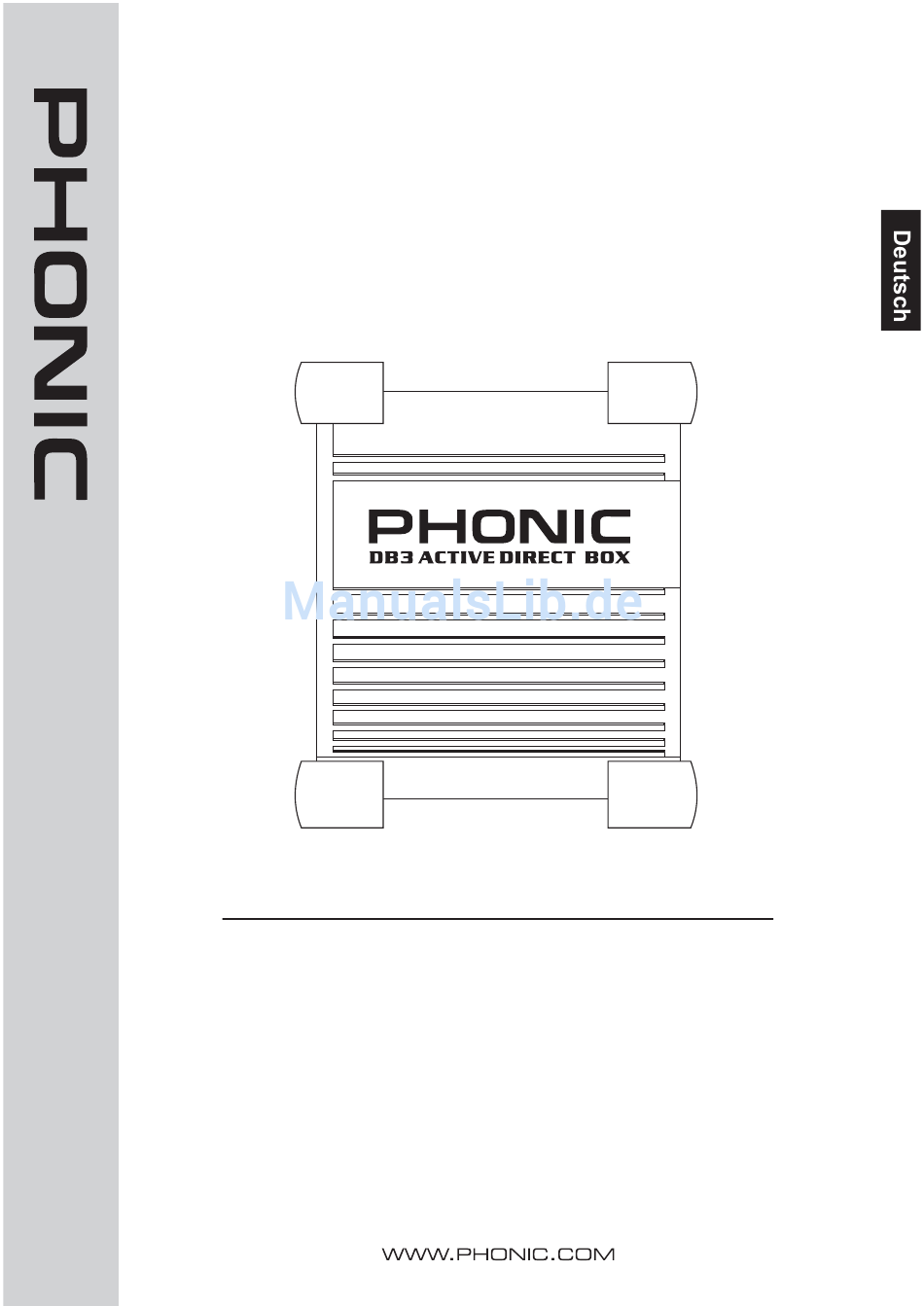

- Seite 1 Aktive DI BOX Benutzerhandbuch...
- Seite 2 Aktive DI BOX DEUTSCH ........1 V1.0 06/24/2011...
-
Seite 3: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG INHALT EINFÜHRUNG Wofür wird eine DI-Box gebraucht? MERKMALE VOR DER INBETRIEBNAHME BESCHREIBUNG DER BEDIENELEMENTE ANWENDUNGEN Gitarre / Bass Keyboard, DJ Mixer oder Phones Ausgänge Konvertierung eines hochohmigen, unsymmetrischen Signals Lautsprechersignal von einer Endstufe BLOCKSCHALTBILD ABMESSUNGEN TECHNISCHE DATEN TYPISCHE KABELVERBINDUNGEN SYMMETRISCH UND UNSYMMETRISCH - Was tun, wenn’s brummt? SERVICE UND GARANTIE... - Seite 4 WICHTIGE SICHERHEITSANWEISUNGEN! Alle Phonic Geräte sind für einen dauerhaften, sicheren Betrieb ausgelegt. Wenn Sie sich an die folgenden Anweisungen halten, können Sie Schaden von sich, anderen und dem Gerät fernhalten. Lesen Sie diese Sicherheitsanweisungen, bevor Sie das Gerät Vermeiden Sie hohe Lautstärken über einen längeren Zeitraum.
-
Seite 5: Einführung
Kurzschlüsse machen. DB3 kann mit unterdrücken. einer leicht zu wechselnden Batterie oder per Phantomspeisung betrieben werden. Die DB3 ist extrem robust gebaut und trotzt daher allen Unwägbarkeiten, die im Bühnenalltag auftreten können. Bewahren Sie die Anleitung gut auf, wenn Sie später noch mal etwas nachschlagen wollen... - Seite 6 Der Begriff Direct Injection bezieht sich genau Phantomspeisung. darauf, dass nun mittels dieser Box ein Instrument direkt an einen Mikrofoneingang Die Phonic DB3 ist eine aktive DI Box, deren eines Mischpults angeschlossen werden kann Spannungsversorgung mittels Batterie oder – das Instrumentalsignal muss nicht länger mit Phantomspeisung hergestellt wird.
-
Seite 7: Merkmale
Ihren Aktivbox. Bühnenverstärker an. 5. Schalten Sie die Phantomspeisung an 4. ATTENUATION Ihrem Mischpult an, wenn Sie DB3 nicht Jeder dieser beiden Schalter bewirkt eine per Batterie betreiben. Signalabschwächung um -20 dB. Drücken Sie einen Schalter, um hochohmige Mikrofone und E-Gitarren/Bässen anzuschließen. - Seite 8 Ausgänge von Mischpulten, wenn Beispiel: Sie verbinden Ihren E-Bass über diese an die Mikrofoneingänge eines anderen den XLR Ausgang von DB3 mit dem PA Mischpults angeschlossen werden, vertragen Mischpult, und gleichzeitig schleifen Sie die Phantomspeisung nicht, sie macht sich das Basssignal zu Ihrem Bühnenverstärker...
-
Seite 9: Anwendungen
Link Ausgang Eingang Gitarre / Bass Bei dieser Anwendung wird die E-Gitarre bzw. der Bass mit dem Eingang von DB3 verbunden, vom Link-Ausgang geht ein Kabel zum Gitarren-/Bassverstärker und der XLR Ausgang wird mit einem Mikrofoneingang des Mischpults verbunden. Dieses Setup bietet sich vor allem bei der Abnahme des Basssignals an, weil viele Mikrofone die tiefen Töne vom Bass nicht befriedigend übertragen. -
Seite 10: Keyboard, Dj Mixer Oder Phones Ausgänge
Mit zwei DB3 können Sie Stereoquellen an die Mikrofoneingänge von zwei Mischpultkanälen anschließen, deren PAN Regler nach links und rechts gedreht sind. In der Regel muss mindestens einer der beiden Attenuation-Schalter (-20 dB) an beiden DB3 gedrückt sein, damit die Mischpulteingänge nicht übersteuern. Über die Link Ausgänge kann ein Bühnenverstärker bzw. -
Seite 11: Konvertierung Eines Hochohmigen, Unsymmetrischen Signals
Konvertierung eines hochohmigen, unsymmetrischen Signals Hochohmige, unsymmetrische Signale werden durch Zwischenschaltung eines DB3 niederohmig symmetrisch. Auf diese Weise können lange Kabelwege ohne die Gefahr von Brummeinstreuungen oder Brummschleifen realisiert werden. -
Seite 12: Lautsprechersignal Von Einer Endstufe
Wenn kein Line Signal zur Verfügung steht, können Sie auch, ohne einen Kurzschluss zu riskieren, das Lautsprechersignal einer Endstufe mit einer Leistung bis zu maximal 3000 Watt am DB3 anschließen. Dabei ist jedoch darauf zu achten, dass beide Attenuation-Schalter (-20 dB) gedrückt sind. -
Seite 13: Blockschaltbild
BLOCKSCHALTBILD... -
Seite 14: Abmessungen
ABMESSUNGEN 60/2.4" 124/4.9" Die Maße sind in mm/inch angegeben. -
Seite 15: Technische Daten
XLR Buchse 9 Volt Blockbatterie 6LR91 oder 18 - 52 Volt Spannungsversorgung Phantomspeisung Maße (B x H x T) 130 x 69 x 150 mm Gewicht 650 g Phonic behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen. -
Seite 16: Typische Kabelverbindungen
TYPISCHE KABELVERBINDUNGEN... -
Seite 17: Eg-Konformitätserklärung
Einsatzumgebung laut Bedienungsanleitung mit den Normen oder normativen Dokumenten der folgenden Richtlinien übereinstimmt: 2004/108/EG (Elektromagnetische Verträglichkeit von Elektro- und Elektronikprodukten und 2006/95/EG (Niederspannungsrichtlinie). Produktname: DB3 WEEE Entsorgung von gebrauchten elektrischen und elektronischen Geräten Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt am Ende seines Lebenszyklus nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen... - Seite 18 M&T Musik & Technik Division of MUSIK MEYER GmbH Industriestrasse 20 35041 Marburg - Germany +49 (0) 6421-989-1500 email: info@musikundtechnik.de www.phonic.info...
