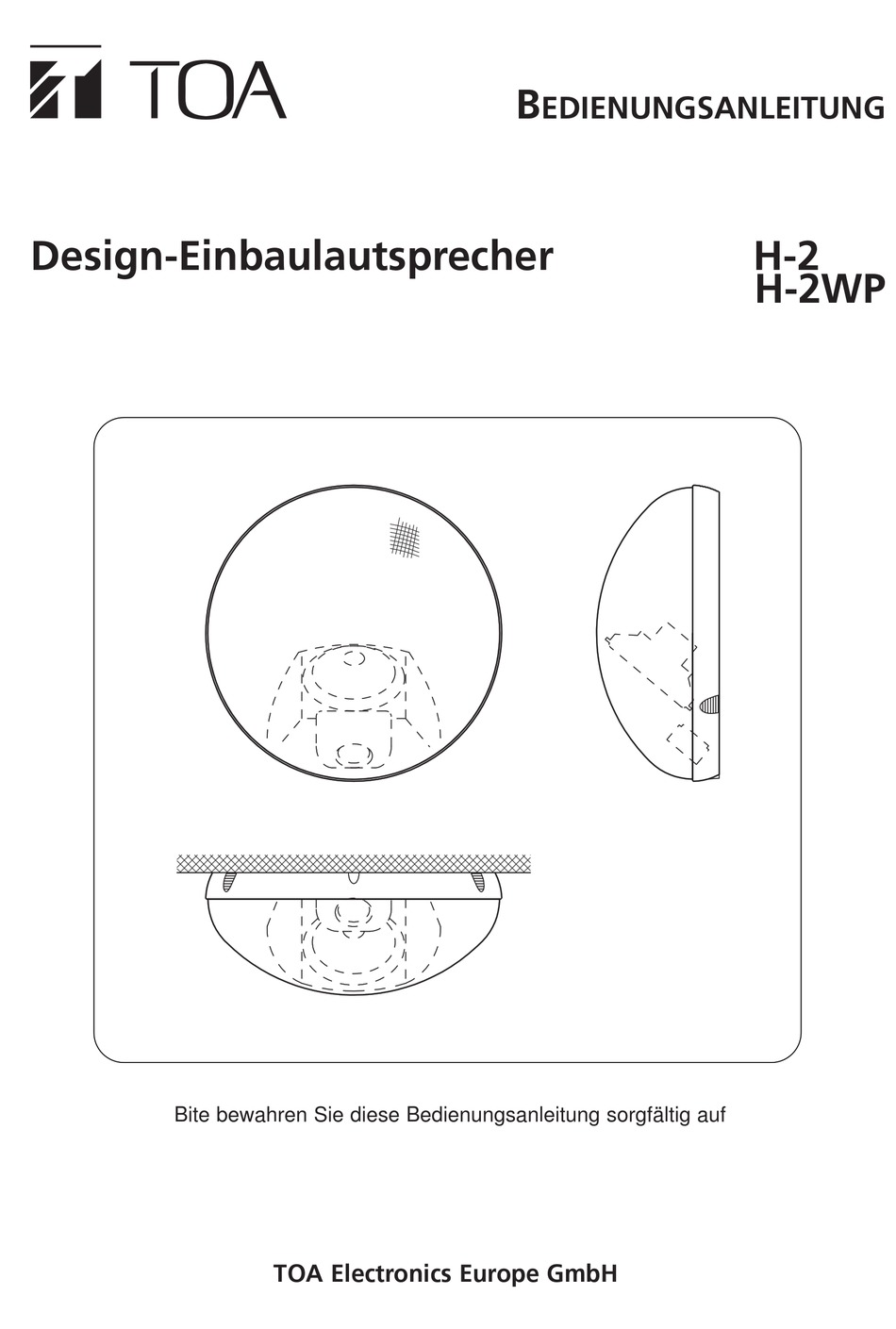

- Seite 1 EDIENUNGSANLEITUNG Design-Einbaulautsprecher H-2WP Bite bewahren Sie diese Bedienungsanleitung sorgfältig auf TOA Electronics Europe GmbH...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise ...........2 2. -
Seite 3: Allgemeine Beschreibung
2. Allgemeine Beschreibung TOA's H-2 und H-2WP sind kleine, dome-shaped 2-Wege-Lautsprecher. Der H-2 ist für die Montage in Innenräumen und der H-2WP für die Außenmontage unter einem vorspringenden Dach o.ä. geeignet. Anmerkung: Schützen Sie den Lautsprecher H-2WP vor direktem Regen. (Siehe Kapitel 7.1 Waterproofing.) -
Seite 4: Nomenklatur
5. Nomenklatur Front Seitenansicht Frontgitter Abdeckung Seitenansicht Abrutschsicherung Markierung Rückseite Zubehör (Wandadapter) Sicherungs- lasche 88.9 Abnehmbare Schraubklemme (Für Einbaudose) Steckbrücken für Impedanzwahl Installationsansicht (Beispiel) -
Seite 5: Installation
6. Installation 6.1. Wand-/Deckenmontage Schritt 1. Wandadapter montieren 1-1. Offene Kabelenden durch das Loch in der Mitte des Wandadapters herausziehen und ca 5mm abisolieren. Wandadapter Tipp • Kabel: Kupferkern oder Litze (0.2 mm - 2.5 mm • Der Wandadapter kann auch mit einer Kabeldurch- führung versehen werden. - Seite 6 • Parallelbetrieb mehrerer •Einzelbetrieb Lautsprecher Verstärker 2-2. Die abisolierten Kabelenden anschließen. Anmerkung Drehen Sie alle Schrauben fest, auch die, die Laut- nicht verwendet werden. Dies hilft Störgeräusche sprecher durch Resonanz zu vermeiden. •4Ω-Einstellung 2-3. Die Impedanz wird über zwei Steckbrücken festgelegt.
- Seite 7 Schritt 3. Montage des Lautsprechers und der Abdeckung Sicherungslasche 3-1. Die drei Sicherungslaschen entriegeln Wandadapter 3-2. Nach Ausrichten des Lautsprechers am Wandadapter werden die drei Sicherungslaschen wieder verriegelt. Hierdurch ist der Lautsprecher provisorisch festge- klemmt und kann anschließend festgeschraubt werden Achtung: Die Lautsprechermembran bei der Montage nicht ein- drücken!
-
Seite 8: Montage Mit Einer Einbaudose
Lautsprecher Frontseite Fixierschraube 3-4. Frontblende aufsetzen. Die Markierung sollte mittig vor dem Lautsprecher sein. Die drei Fixierschrauben befinden sich dann unter den Aufnahmen. Aufnahme für Fixierschraube Markierung 6.2. Montage mit einer Einbaudose Der Lautsprecher kann mit Hilfe einer Einbaudose ange- schlossen werden. -
Seite 9: Befestigung Auf Montageschienen
6.3. Befestigung auf Montageschienen Der Lautsprecher kann auch auf Montageschienen befestigt werden. Der Wandadapter wird, wie unten dargestellt, auf den Schienen befestigt. Die weitere Montage erfolgt, wie in Schritt 2 and 3 beschrieben. Abrutschsicherung 6.4. Entfernen des Frontgitters Halten Sie das Frontgitter an zwei Abrutsch- sicherungen und ziehen das Gitter an diesen bei- den Punkten vorsichtig ab. -
Seite 10: Anbringung Im Außenbereich
7. Anbringung im Außenbereich (nur H-2WP) Dichtung 7.1. Wasserabdichtung Der H-2WP ist mit einer Dichtung gegen Wassereintritt geschützt. Um zu verhindern, daß Wasser durch den Lautsprecher in die Wand eindringt sollte vor der Montage die Gummierung über die Dichtung gezogen werden. Gummierung 7.2. -
Seite 11: Lackieren Des Frontgitters Und Der Abdeckung
Sprayen Sie gleichmäßig über die Oberflächen. Anmerkungen • Verwenden Sie weder Pinsel noch Rolle, um die Löcher im Gitter nicht zu schließen • Achten Sie bei der Auswahl des Lacks auf die Materialverträglichkeit mit [H-2] Gitter: Gewalztes Stahlblech Abdeckung: Schwer entflammbarer ABS Kunststoff [H-2WP]... -
Seite 12: Technische Daten
10. Technische Daten Modell: H-2, H-2WP Gehäuse Geschlossen Nennbelastbarkeit 12 W (16Ω oder höhere Impedanz) Musikbelastbarkeit 120 W (4Ω ) Impedanz 4Ω, 16Ω, 420Ω, 830Ω, 1.7 kΩ, 3.3 kΩ Trennfrequenz 5000Hz Nenn-Schalldruckpegel 88 dB (1 W, 1m) Übertragungsbereich 100 Hz bis 20 kHz...
