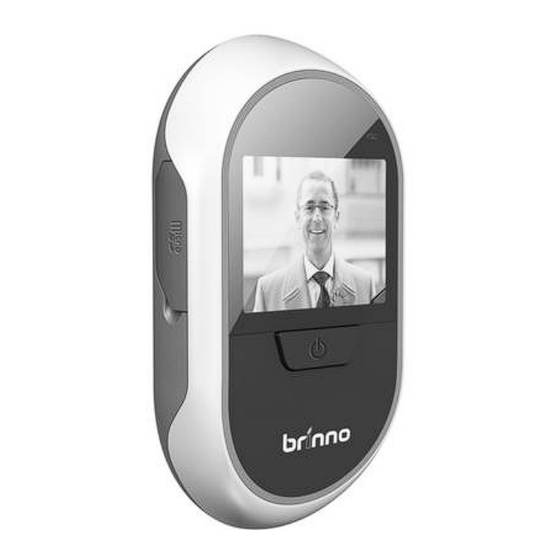

- Seite 1 Der digitale Türspion TS2500 TS2500-P/ TS2500-G Bedienungsanleitung...
- Seite 2 WEEE-Richtlinie & Entsorgung des Produkts Nach dem Ablauf der Nutzungsdauer ist dieses Produkt gesondert und nicht zusammen mit dem allgemeinen Abfall und Hausmüll zu entsorgen. Bringen Sie das Produkt an eine entsprechende Sammelstelle für die Wiederverwertung von Elektrogeräten oder elektronischen Geräten oder für die richtige Entsorgung zum Händler zurück.
-
Seite 3: Ts2500 Inhalt Der Verpackung
TS2500 Inhalt der Verpackung 1. Türspion 2. Basisflansch 3. Distanzscheibe 4. Türspion-Objektiv 5. Türspionhülse 6. Anziehwerkzeug 7. 2 AA-Batterien FÜR BESTE RESULTATE VERWENDEN SIE BITTE NUR DEN MITGELIEFERTEN TÜRSPION... - Seite 4 1. Anschlagschraube 2. Micro SD Karten-Slot 3. Batterieladungs- Warnleuchte 4. Ein/Aus-Taste (Power) 5. Nachtsicht Schalter 6. „Up“ Schalter 7. „Down“ Schalter 8. Batteriefachabdeckung WENN DIE BATTERIE ANZEIGE AUFLEUCHTET TAUSCHEN SIE BITTE DIE BATTERIEN...
-
Seite 5: Vor Dem Installieren
Vor dem Installieren 1. Legen Sie die Batterien ein 2. Schalten Sie den Peephole Viewer ein: Drücken Sie die Ein/Aus-Taste eine Sekunde lang 3. Datum und Zeit einstellen: Drücken Sie die „Up“ Taste 2 Sekunden lang um in den Einstellungs- modus zu gelangen 4. -
Seite 6: Installation
Installation Das Türspion-Objektiv in die Außenseite der Türe einsetzen. Die Türspionhülse durch den Basisflansch einsetzen und danach diese beiden Einzelteile in das Loch auf der Innenseite der Türe einschieben. Die Hülse des Peephole-Türspions mit den Fingern gut anziehen. Falls die Hülse festsitzt drehen Sie den Basisflansch soweit, bis das OBERE Symbol ganz oben ist (vertikal). - Seite 7 Den Peephole Viewer in Gegenuhrzeigerrichtung in Einen 25-Grad-Winkel drehen Und auf den Basisflansch einschieben. Den Peephole Viewer nun in Uhrzeigerrichtung bis in die Horizontale Lage drehen, bis Sie spüren, dass er vor Ort einrastet. Die Klemmschraube mit dem Schraubendreher festziehen. Der Peephole Viewer kann nun eingeschaltet werden.
- Seite 8 Fertig 1. Drücken Sie die Ein/Aus-Taste um die reguläre Einstellung zu sehen 2. Drücken Sie die Ein/Aus-Taste um in den „Zoom“-Modus zu wechseln...
-
Seite 9: Nachtsicht Unterstützung
Nachtsicht Unterstützung Wenn die Außenbeleuchtung zu schwach ist, oder es draußen dunkel ist können Sie den Nachtsicht-Modus aktivieren um die Bildhelligkeit zu erhöhen. A. Ausgeschaltet B. Eingeschaltet... - Seite 10 Aufnahmefunktion 1. Legen Sie die Micro SD Karte in den Peephole Viewer ein. 2. Wie in dem Bild angezeigt, erscheint ein „Kamera“ Symbol auf dem LDC Display, das bedeutet der Peephole Viewer zeichnet auf. A. Schalten Sie den Peephole Viewer ein B.
- Seite 11 Abspielen 1) Schalten Sie den Peephole Viewer ein 2) Drücken Sie die „Down“ Taste um in den Abspielmodus zu wechseln 3) Drücken Sie die „Up“ und „Down“ Taste um die Aufzeichnungen durchzusehen 4) Wenn Sie 3 Sekunden keine Taste bedienen schaltet sich der Modus automatisch ab.
-
Seite 12: Optional Erhältliches Zubehör
Inhalt des Motion Sensor Pakets 1. Detektor (Bewegungsmelder) 2. Halterung 3. Empfänger (Bewegungssensor im TS2500) Der Detektor erkennt wenn ein Besucher nahe vor der Türe steht und wird den Befehl Aufnahmen zu machen an den Peephole Viewer weitergeben, die Bildaufnahmen erfolgen automatisch. - Seite 13 Installation des Motion Sensors (Bewegungssensor) 1) Installieren Sie den Receiver in der vorgesehenen Einschubmulde im Peephole Viewer 2) Legen Sie die 2 AA-Batterien ein 3) Benutzen Sie die Schraube oder doppel-seitiges Klebeband um die Halterung oberhalb der Türe zu befestigen. 4) Schließen Sie den Detektor an 5) Nutzen Sie den Schraubendreher um die Klemmschraube anzuziehen 6) Passen Sie den Detektor-Winkel zu dem Punkt Ihrer Türe an.
- Seite 14 Klopf - Sensor 1) Installieren Sie den Klopf – Sensor in die Entsprechende Einschubmulde auf dem Peephole Viewer 2) Platzieren Sie den Peephole Viewer an Ihrer Türe 3) Wenn ein Besucher an die Türe klopft erwacht der Peephole Viewer und zeichnet das Bild auf.
- Seite 15 TS2500 Spezifikationen Model: •TS2500A - Hülse des Peephole-Türspions: 12 mm - Zum Einpassen in Türen mit einer Dicke von 35 bis 57 mm (1,38 bis 2,24 Zoll) - Sichtwinkel: Normalmodus: 96°, Zoom-Modus: 60° •TS2500B - Hülse des Peephole-Türspions: 14 mm - Zum Einpassen in Türen mit einer Dicke von 40 bis...
