S H O R E P O W E R U N I T L A E 1 1 0 / O P T I O N F A

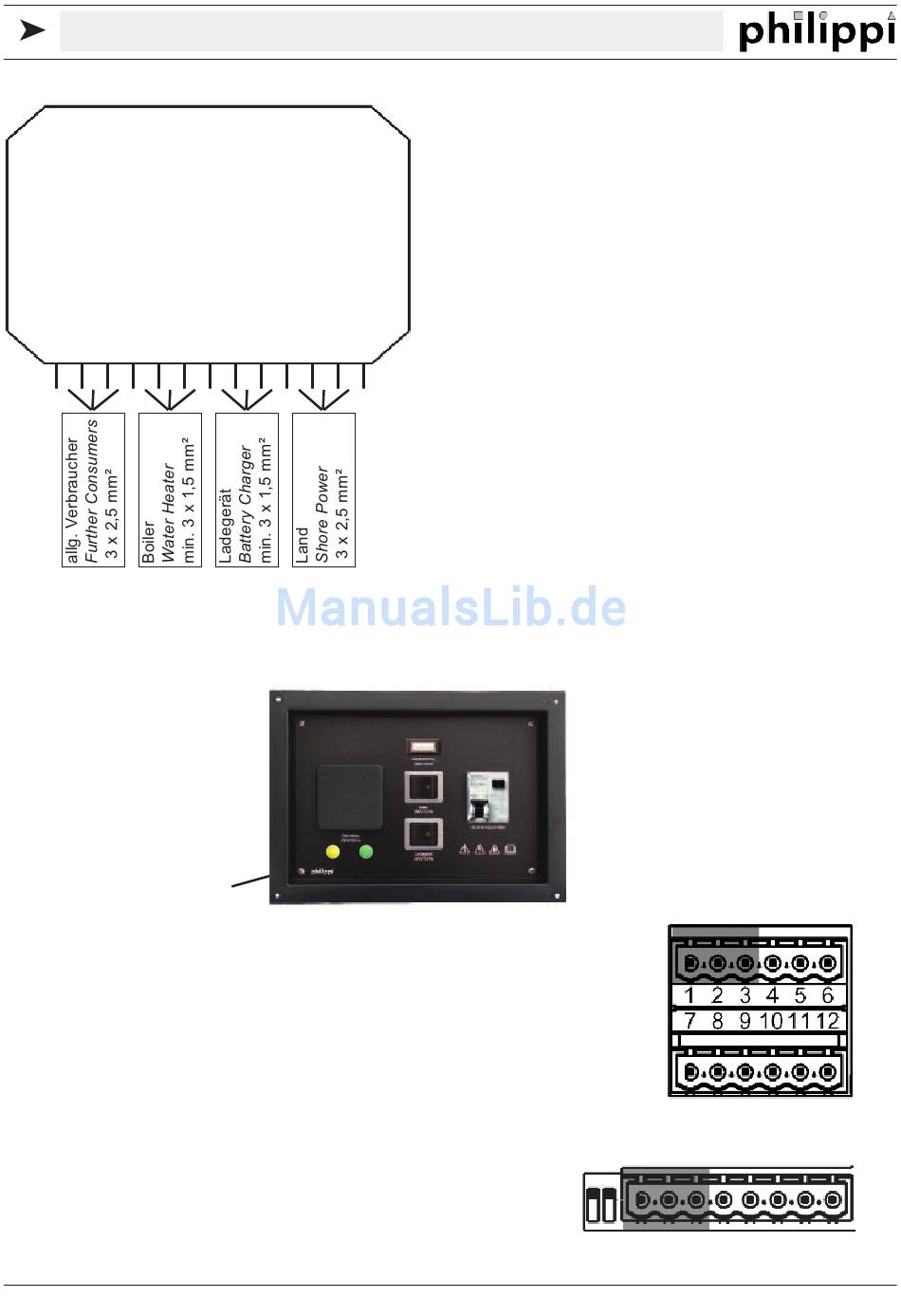

Rückansicht LAE
Rear view LAE
PE 42 41 PE 32 31 PE 22 21 PE 12 11
OPtiON FA - ANSCHlUSS DER lADEKONtROllFERNANZEiGE
OPTION FA - CONNECTION OF THE CHARGE CONTROL LEDS
Ladekontroll - Leuchten
Charge control - LEDs
Die externe Ladekontrolle wird an der Klemmenreihe auf der Frontseite der
Automatiklader wie gezeigt eingesteckt.
Klemme 1:
Klemme 2:
Klemme 3:
The external charge control has to be connected at the front side terminal of
the automatic charger as shown.
Clamp 1: white line (+ LED ye)
Clamp 2: brown line (+ LED gr)
Clamp 3: green line (- Minus )
V1.8 DEC 2015
weißes Kabel (+ LED ge)
braunes Kabel (+ LED gr)
grünes Kabel (- Minus )
Die Netz-indikatorleuchte zeigt den elektrisch
korrekten Anschluss an das landnetz:
Grünes Licht:
Rotes Licht:
Rotes Blinklicht:
The mains indicationlight shows the correct
electrical connection to the shore power supply:
Green light:
Red light:
Red flashing:
alles korrekt angeschlossen
Phase und Nullleiter sind verpolt
(L und N vertauscht)
Schutzleiter PE oder Nulleiter N
nicht angeschlossen.
all correctly connected
reverse polarity
(live L and neutral N are changed)
protective earth conductor PE or
neutral wire N are not connected
FAL
LCM
FAL
LCM
1 2 3
T1
Page/Seite 3
