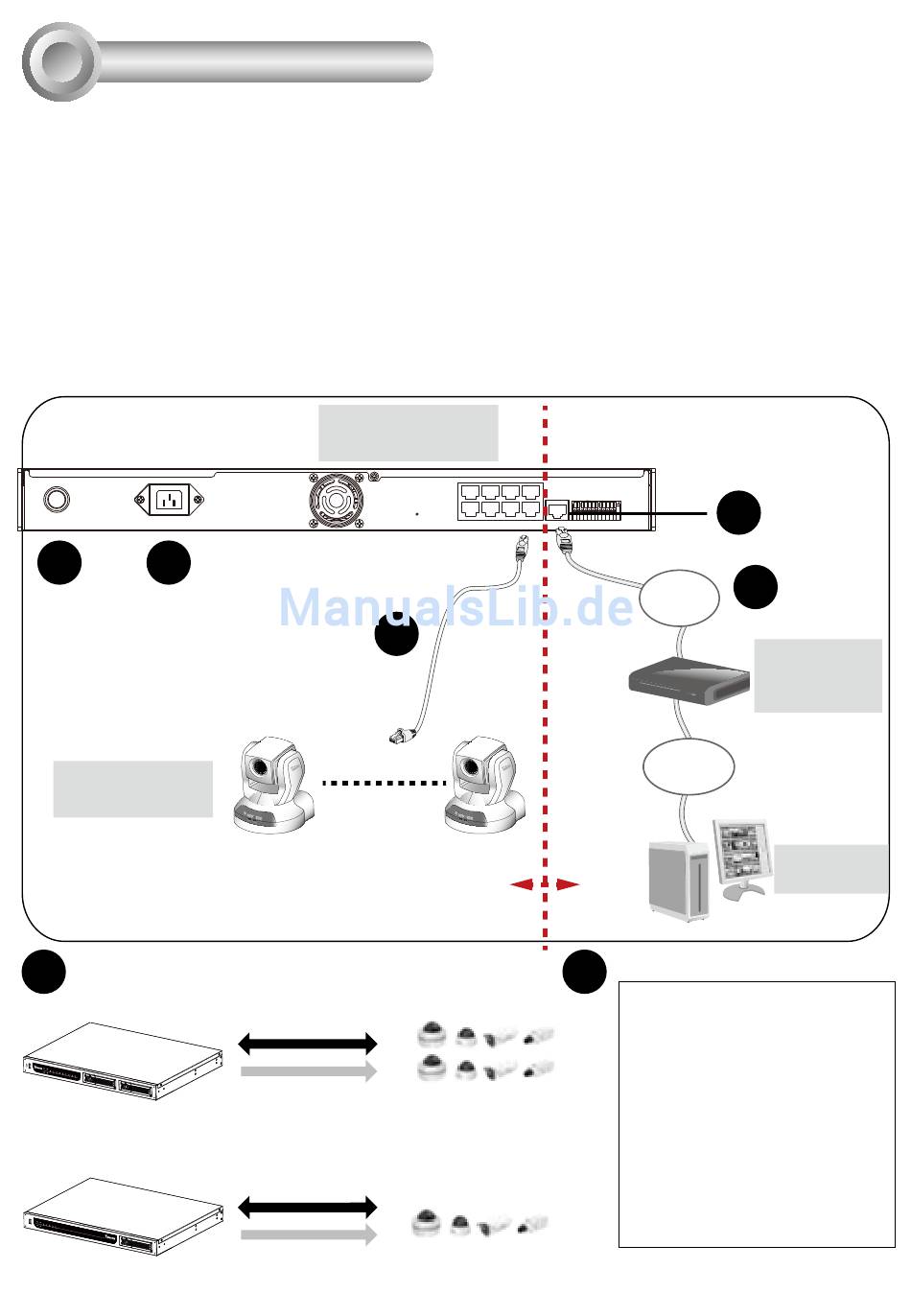

Netzwerkverwendung
1. Verbinden Sie das Netzkabel des Netzwerkvideorekorders mit einer Steckdose.
2. Drücken Sie auf die Ein/Ausschalttaste, um den Netzwerkvideorekorder einzuschalten.
3. Schließen Sie Netzwerkkameras an die PoE LAN Ports des NVR an. Schließen Sie ein-
en Verwaltungs-PC direkt an den WAN-Anschluss oder über LAN an. Der NVR verfügt
über einen integrierten DHCP Server für seine LAN Ports. Sie müssen die LAN Ports
und den WAN Port in verschiedene Klasse C-Subnetze einteilen, z.B. 192.168.100.xxx
für LAN und 192.168.4.xxx für WAN.
4. Wenn Sie auf den NVR über das Internet zugreifen möchten, verbinden Sie den NVR
über den WAN Port mit dem Internet."
5. Falls Sie externe Geräte, wie Sensoren und Alarmanlagen haben, so stellen Sie eine
Verbindung mit der Allgemeinen E/A Anschlussleiste her.
POWER
AC IN 100V-240V
2
1
Netzwerkkamera
(PoE)
3
NR8301
NR8201
NVR integrierter DHCP
Server
RESET
Private LAN
3
x8
8-CH PoE
Datenübertragung
Stromversorgung
4-CH PoE
Datenübertragung
Stromversorgung
DE - 54
LAN2
LAN4
LAN6
LAN8
LAN1
LAN3
LAN5
LAN7
WAN
1 2 3 4 5 6 7 8 9 10 1112
Klasse C
Klasse C
Subnetz
Subnetz #0
5
5
4
LAN
Internet
#1
1: Strom
2: Relaisausgang COM
3: Relaisausgang N.O.
4: Digitaleingang 1
5: Digitaleingang 1 Erdung
6: Digitaleingang 2
7: Digitaleingang 2 Erdung
8: Digitaleingang 3
9: Digitaleingang 3 Erdung
10: Digitaleingang 4
11: Digitaleingang 4 Erdung
12: Erdung
Kabel, DSL
Modem oder
Router
Verwaltungs-
PC
