- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG Inhalt Namen und Funktionen aller Bestandteile Vorderseite • Rückseite • Eigenschaften und Funktionen Eigenschaften • Hauptfunktionen • Verpackungsinhalt Verbindungsdiagramm Systemlayout • Schaltplan • Installation Installationsort • Kabel- und Monitorinstallation • Bedienung Kommunikation mit der Türstation • Anrufweiterleitung • Kameraüberwachung •... -
Seite 3: Warnhinweise
BEDIENUNGSANLEITUNG WARNHINWEISE Bitte befolgen Sie die Anweisungen, um Gefahren oder Beschädigungen zu vermeiden Warnung: Todesgefahr oder ernsthafte Verletzungsgefahr Produkt bitte nicht selbstständig auseinandernehmen, installieren oder reparieren Produkt bitte nicht an Orten mit erhöhter Wärme oder Feuchtigkeit anbringen Platzieren Sie keine schweren Gegenstände auf dem Produkt und versuchen Sie nicht das Kabel gewaltsam zu verbiegen Verwenden Sie bei der Reinigung des Produkts kein Wasser, Ver- dünnungsmittel oder Reinigungsmittel, die zur Beseitigung von Öl... -
Seite 4: Namen Und Funktionen Aller Bestandteile

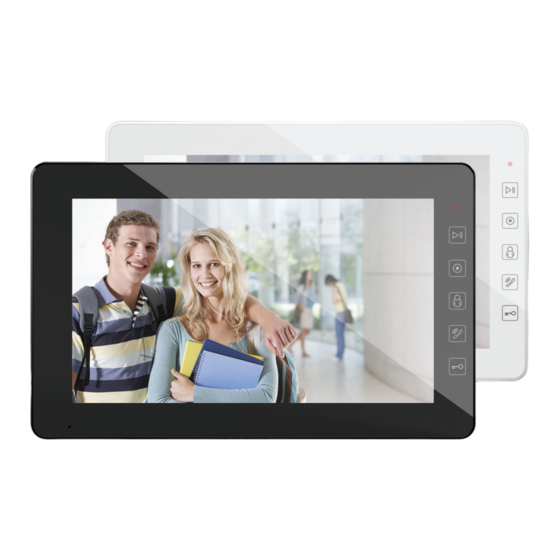

BEDIENUNGSANLEITUNG Namen und Funktionen aller Bestandteile Vorderseite Name Beschreibung Mikrofon Display 7 oder 10.1 Zoll digitales TFT-Display Stromkabel AC-Stromkabel Stromanzeige Betrachtungstaste Touch-Taste zur Betrachtung von Bildern oder Videos Gegensprech-Taste Touch-Taste für die Gegensprechfunktion Überwachungstaste Touch-Taste für die Überwachung Sprechen-Taste Touch-Taste zum Sprechen mit dem Besucher Türöffner-Taste Touch-Taste zum Öffnen der Tür Micro SD Kartenslot... -
Seite 5: Rückseite
BEDIENUNGSANLEITUNG Rückseite Name Beschreibung Lautsprecher Scheinwiderstand zur Anpassung an das 75Ω Schalter Videosignal DC-Kabelbuchse 14.5V DC Stromzufuhr Schnittstelle zum Anschluss von Türstation 1 Videoeingang/ ausgang / Türstation 2 / Videoerweiterung / Audio- telefon... -
Seite 6: Eigenschaften Und Funktionen
BEDIENUNGSANLEITUNG Eigenschaften und Funktionen Eigenschaften • 7 oder 10.1 Zoll Farbdisplay • Bis zu 2x Türstationen, 1x Hauptmonitor + 3x Nebenmonitore, 1x Telefon • Integrierter Flash-Speicher und Unterstützung von Micro SD-Karten • Adressierbare Gegensprechanlage • Automatische & manuelle Video-/Bildaufzeichnung • 6 Klingeltöne für jede Türstation •... -
Seite 7: Verbindungsdiagramm
BEDIENUNGSANLEITUNG Verbindungsdiagramm Systemlayout Schaltplan Bitte beachten Sie die richtige Polarität. Gegensprechanlage-Schaltplan mit einem Monitor... - Seite 8 BEDIENUNGSANLEITUNG Schaltplan Gegensprechanlage -Schaltplan mit einem Hauptmonitor und Erweiterungsmonitoren (Scheinwiderstand beachten) Hauptmonitor Erweiterung 1 Erweiterung N, N≤3...
-
Seite 9: Installation
BEDIENUNGSANLEITUNG Installation Installationsort Monitor-Installationsort Die Standardhöhe bei der Monitorinstallation beträgt ca. 1500mm Entfernung von der Boden- oberfläche, wobei das Zentrum des Displays sich auf der Augenhöhe befindet. In diesem Fall muss die Mitte der Wandhalterung auf ca. 1450mm Höhe sein. Kabel- &... -
Seite 10: Bedienung
BEDIENUNGSANLEITUNG Bedienung Kommunikation mit der Türstation Drücken Sie die Anruftaste auf der Türstation. Die Videostation klingelt. CAM1 Drücken Sie und sprechen Sie mit dem Besucher. Drücken Sie erneut, um das Gespräch zu beenden. Anrufweiterleitung Drücken Sie die Anruftaste auf der Türstation. -
Seite 11: Kameraüberwachung
BEDIENUNGSANLEITUNG Kameraüberwachung Im Standbymodus, drücken Sie um über Kamera 1 zu überwachen. CAM1 Drücken Sie erneut, um über Kamera 2 zu überwachen. Während der Überwachung können Sie drücken, um mit dem Besucher u sprechen. Drücken Sie erneut, um den Über- wachungsmodus zu verlassen. -
Seite 12: Foto- & Videobetrachtung
BEDIENUNGSANLEITUNG Drücken Sie auf dem angerufenen Monitor, um den Anruf entgegenzu- nehmen. TALKING WITH MASTER MASTER EXT1 EXT2 EXT3 AUDIO PHONE Während des Gesprächs halten SIe für 2 Sekunden und drücken Sie danach oder , um die Lautstärke anzupassen. Foto- & Videobetrachtung Im Standbymodus drücken Sie um Fotos oder Videos zu betrachten. -
Seite 13: Helligkeit, Farbe Und Kontrast
BEDIENUNGSANLEITUNG Helligkeit, Farbe und Kontrast Drücken Sie , um die Bildparameter zu wählen. Brightness Drücken Sie oder , um den Color Contrast Wert zu verringern/erhöhen. MENU↓ MENU↑ DOWN EXIT Drücken Sie , um zu bestätigen und zum nächsten Parameter zu wechseln. Datum &... -
Seite 14: Alle Fotos/Videos Löschen
BEDIENUNGSANLEITUNG Alle Fotos/Videos löschen Drücken Sie , um den Menüpunkt “Foto/Video Löschen” zu wählen. Delete ALL Copy Yes No Drücken Sie oder , um JA Language English oder NEIN zu wählen. MENU↓ MENU↑ DOWN EXIT Drücken Sie , um zu bestätigen und zum nächsten Menüpunkt zu wechseln. -
Seite 15: Foto- & Video-Aufnahmemodus
BEDIENUNGSANLEITUNG Foto- & Video-Aufnahmemodus Drücken Sie , um denMenüpunkt “Aufnahmemodus” zu wählen. Drücken Sie oder , um die Auto Rec Rec Mode Image automatische Aufnahmefunktion ein-/ Reset auszuschalten und wählen Sie den Aufnahmemodus (Foto/Video). MENU↓ MENU↑ DOWN EXIT Drücken Sie , um zu bestätigen und zum nächsten Menüpunkt zu wechseln. -
Seite 16: Schlüsselinformationen
BEDIENUNGSANLEITUNG Schlüsselinformationen Drücken Sie , um den Menüpunkt “Schlüsselinformationen” zu wählen. Music Drücken Sie oder Key Info Address Master um Schlüsselinformationen ein/ auszuschalten. MENU↓ MENU↑ DOWN EXIT Drücken Sie , um zu bestäti- gen und zum nächsten Menüpunkt zu wechseln. Wenn Schlüsselinformationen aktiv sind, und die Türstation angerufen wird, wird die Displayanzeige wie folgt sein:... -
Seite 17: Adresseeinstellungen Für Die Gegensprechfunktion
BEDIENUNGSANLEITUNG Adresseeinstellungen für die Gegensprechfunktion Drücken Sie , um den Menüpunkt “Adresse für Gegensprechfunktion” zu wählen. Music Key Info Drücken Sie oder , um die Address Master Adresse zu wählen. Der Monitor kann als MASTER, EXT1, EXT2, EXT3 eingestellt MENU↓ MENU↑... -
Seite 18: Spezifikationen
BEDIENUNGSANLEITUNG Spezifikationen 7-Zoll 10.1–Zoll Kategorie Videostation Videostation Eingangsspannung AC: 100V ~ 240V, 50Hz/60Hz DC: 14.5V Stromverbrauch Max: 12W, Standby: 5W 7” digitales TFT LCD- 10.1” digitales TFT LCD- TFT LCD Display Display LCD-Auflösung 800(RGB) x 480 1024(RGB) x 600 Türstation-Anschluss Unterstützt 2x 4-Draht Türstationen Erweiterungsmonitor- Unterstützt 3x Erweiterungsmonitore...
