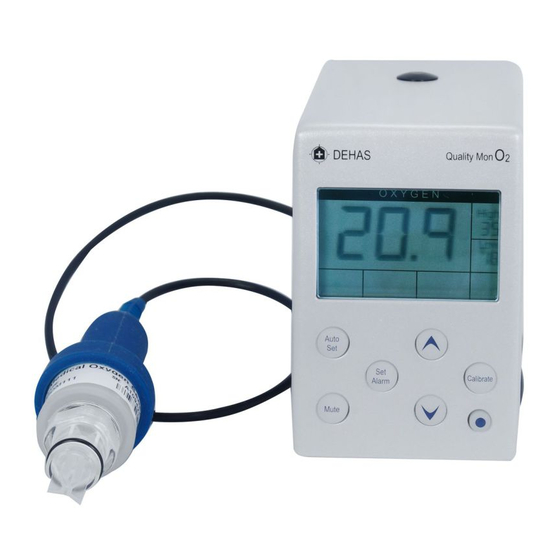

DEHAS Quality MonO2 Handbuch
  1. Anleitungen
  2. Marken
  3. DEHAS Anleitungen
  4. Sauerstoffkonzentratoren
  5. Quality MonO2
  6. Handbuch

DEHAS Quality MonO2 Handbuch

Vorschau anzeigen
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

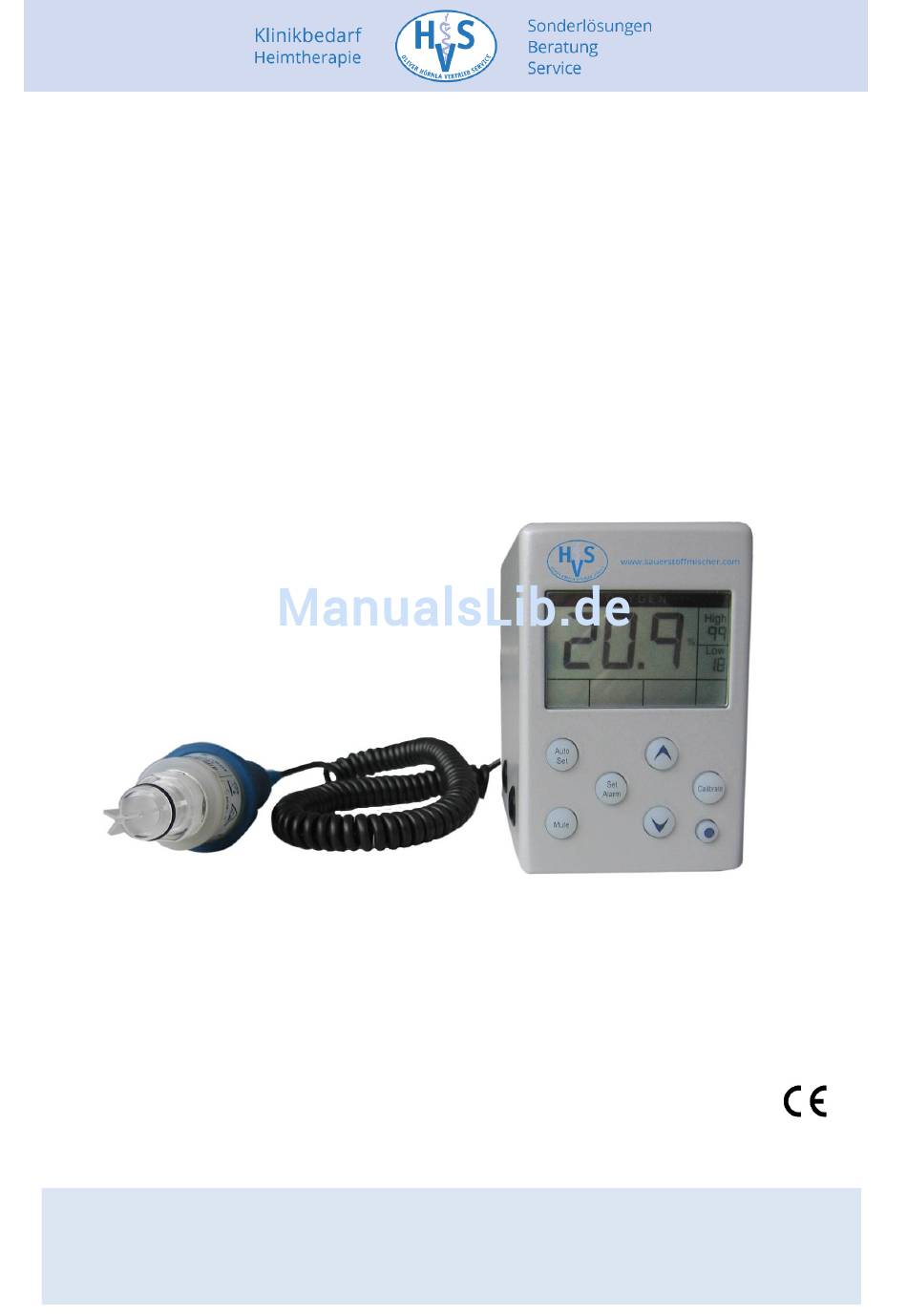

Zertifiziert nach DIN EN ISO 13485
Gebrauchsanweisung
Quality MonO2
Sauerstoffmonitor
Diese Anweisungen aufbewahren!
0482
HVS Oliver Hörnla GmbH & Co. KG • Westendstraße 21 • D-87488 Betzigau
Tel.: +49 831 590 97 94 • Fax: +49 831 590 97 69
Mail: info@hvshoernla.de • www.hvshoernla.de • www.sauerstoffmischer.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für DEHAS Quality MonO2

Inhaltszusammenfassung für DEHAS Quality MonO2

  • Seite 1 Zertifiziert nach DIN EN ISO 13485 Gebrauchsanweisung Quality MonO2 Sauerstoffmonitor Diese Anweisungen aufbewahren! 0482 HVS Oliver Hörnla GmbH & Co. KG • Westendstraße 21 • D-87488 Betzigau Tel.: +49 831 590 97 94 • Fax: +49 831 590 97 69...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Erklärung der wichtigsten Abkürzungen ..............2 Sicherheitsinformationen – Warn- und Vorsichtshinweise ........2 Lieferumfang und Inspektion bei Erhalt ............... 5 Vorgesehener Verwendungszweck ................. 5 Vor der ersten Verwendung ....................6 Technische Daten ......................... 7 Elektromagnetische Verträglichkeit ................8 Abbildungen und Benennung der Komponenten ............ 11 Inbetriebnahme ........................

  • Seite 3: Erklärung Der Wichtigsten Abkürzungen

    Erklärung der wichtigsten Abkürzungen elektrischer Widerstand mit negativen Temperaturkoeffizienten relative Luftfeuchtigkeit l/min Liter pro Minute TRGS Technische Regeln für Gefahrenstoffe Chemische Formel für Sauerstoff Chemische Formel für Stickstoff Chemische Formel für Kohlenstoffdioxid Chemische Formel für Distickstoffmonoxid Sicherheitsinformationen – Warn-, Vorsichts- und Kennzeichnungshinweise Allgemeine Hinweise Die Gebrauchsanweisung ist ein Bestandteil des O2-Monitors.
  • Seite 4 Erklärung der Zeichen Symbol Beschreibung Das Symbol weist darauf hin, dass das Gerät den Anforderungen der Verordnung 93/42/EWG bezüglich Medizinprodukte und allen geltenden internationalen Normen entspricht. Weist auf eine möglicherweise gefährliche Situation hin, die, falls sie nicht verhindert wird, zum Tode oder zu WARNUNG ernsthaften Verletzungen führen kann.
  • Seite 5 Bezeichnet ein Medizinprodukt, das bei unvorsichtiger Behandlung brechen kann oder beschädigt wird. Bezeichnet werden die Temperaturgrenzwerte, denen das Medizinprodukt sicher ausgesetzt werden kann. Bezeichnet den Feuchtigkeitsbereich, dem das Medizinprodukt sicher ausgesetzt werden kann. Bezeichnet den Bereich des Atmosphärendrucks, dem das Medizinprodukt sicher ausgesetzt werden kann.

  • Seite 6: Lieferumfang Und Inspektion Bei Erhalt

    Nicht in Flüssigkeit desinfizieren. Verunreinigungen mit feuchtem Einwegtuch entfernen. Hinweise zur Entsorgung des Sauerstoffsensors Produkt Empfehlung: Vorschriftsmäßige Beseitigung durch Verbrennung Sonderabfallverbrennungsanlagen. Örtliche behördliche Vorschriften sind zu beachten. Nicht im Hausmüll entsorgen. EAK- Schlüssel 160202 und 160606 Vorschriften Kennzeichnung laut GefStoffV „ätzend“ für den Bestandteil KOH Lösung Lieferumfang und Inspektion bei Erhalt Lieferumfang: O2 Monitor...

  • Seite 7: Vor Der Ersten Verwendung

    Kontraindikation: Nicht für den Personenschutz geeignet. Nicht zur Überwachung bei der Herstellung von Gasgemischen einsetzen. Vor der ersten Verwendung Lesen Sie vor der Verwendung alle Anweisungen! Diese Gebrauchsanweisung gibt dem medizinischen Fachpersonal Anweisungen zur Installation und zum Betrieb des O2-Monitors. Es dient Ihrer Sicherheit und schützt das Gerät vor Schäden.

  • Seite 8: Technische Daten

    Technische Daten Die technischen Daten entsprechen dem jeweiligen Revisionsstand. Der aktuelle Revisionsstand ist unter www.dehas.de zu finden. Alle technischen Daten treffen für Standardbedingungen zu: Umgebungsdruck 1013 hPa, trockene Umgebungsluft bei 25°C Spezifikation in Verbindung mit der Eigenschaft Sauerstoffmesszelle 00M111 Messbereich...

  • Seite 9: Elektromagnetische Verträglichkeit

    Empfohlene Lagerung der +5°C bis +50°C Batterie Batterietyp 3 * Typ AAA / 4,5V Schutzart IP 40 Elektromagnetische Verträglichkeit Leitlinien und Herstellererklärung Elektromagnetische Aussendungen Der O2-Monitor ist für den Betrieb in einer wie unten angegebenen Umgebung bestimmt. Der Kunde oder der Anwender des O2-Monitors sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird.
  • Seite 10 Leitlinien und Herstellererklärung Elektromagnetische Aussendungen Der O2-Monitor ist für den Betrieb in einer wie unten angegebenen Umgebung bestimmt. Der Kunde oder der Anwender des O2-Monitors sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. Störfestig- IEC 60601 Übereinstim- Elektromagnetische Umgebung –...
  • Seite 11 Tragbare und mobile Geleitete HF- 150 kHz – 80 Funkgeräte sollten Störgrößen IEC in keinem 61000-4-6 geringeren Abstand zum O2-Monitor einschließlich der Leitungen verwendet werden als dem empfohlenen Schutzabstand: d > 0,3m Gestrahlte HF- 3 V/m 3 V/m d > 0,1m 80 MHz –...

  • Seite 12: Abbildungen Und Benennung Der Komponenten

    Abbildungen und Benennung der Komponenten ACHTUNG Wenn Sie die Hinweise bezüglich der Reinigung befolgen, bleibt die Beschriftung auf dem Gerät erhalten. Sollte sie dennoch unleserlich werden oder fehlen, so wenden sie sich bitte an Ihren lokalen Ansprechpartner. Beschreibung Ein/Aus-Schalter – ca. 2 Sekunden drücken zum Einschalten bzw. Ausschalten Kalibriertaste - Durch Drücken (ca.
  • Seite 13 Das Display Beschreibung Obere und untere Alarmgrenze Sauerstoffkonzentration in Vol. % O2 Batterieanzeige Sensorfehler, Sensor nicht erkannt Herabsetzen der unteren Alarmgrenze auf 16 % ist möglich (Einstellbar durch Tastenkombination „Auto Set“ + Stummschaltung des Alarms Wenn die Batterieanzeige kontinuierlich erscheint ist die Batterie auszuwechseln, da die Batterie nur noch kurze Zeit die nötige Versorgungsspannung liefert.

  • Seite 14: Inbetriebnahme

    Inbetriebnahme Sauerstoffsensor anschließen Verwendung mit T-Stück Verwendung mit Blenderbuddy Es handelt sich bei beiden Abbildungen um das gleiche Sensorkabel, die Farbunterschiede entstanden durch die Beleuchtung. Das Sensorkabel wird über den Geräteanschluss (1) an der Rückseite des Monitors mit dem Gerät verbunden. An den Sensor (3) wird der Flowdiverter (4) angeschraubt.

  • Seite 15: Kalibrierung Und Messgenauigkeit

    Nach erfolgreicher Kalibrierung ist das Gerät messbereit. Anschluss an das gasführende System Den Sensor mit dem Flowdiverter, je nach gewählter Ausführung, in das T-Stück (5) oder den Blenderbuddy (6) stecken. Kalibrierung und Messgenauigkeit Kalibrierung an der Umgebungsluft  O2-Monitor einschalten. ...
  • Seite 16  Entfernen Sie den Sensor aus der Aufnahme. An reiner Umgebungsluft wird geprüft, ob sich nach einer (1) Minute ein Messwert von ca. 21% einstellt.  Halten Sie den Sensor dabei vom Körper weg (keine Atemgase!) und schwenken Sie ihn (ggf. Flowdiverter abschrauben). ...
  • Seite 17 ACHTUNG Der Sauerstoffsensor verbraucht sich während seiner Laufzeit, auch bei ausgeschaltetem Gerät. Der Sensor muss gewechselt werden, wenn bei der Kalibrierung die 20,9% O2 - bzw. 100% O2 - Werte nicht angezeigt werden oder wenn nach Überprüfung der beschriebenen Fehlermöglichkeiten der Messwert nicht plausibel ist.

  • Seite 18: Einstellen Des Alarms

    Einfluss von Wasser: Die vollständige Benetzung des Sensors bzw. des Klinkensteckers mit Wasser vermeiden. Wasser Gaszutrittsfläche Sauerstoffsensors beeinflusst das Messergebnis. Sollte das Gerät nass geworden sein, kann es oberflächlich mit einem Tuch getrocknet werden. Es wird empfohlen, das Gerät nicht eher anzuschalten, bis der Sensor trocken ist.

  • Seite 19: Envitec Sauerstoffsensor 00M111

    Drei Sekunden lang die Taste „Auto Set“ drücken („AUS“ blinkt), dadurch werden die untere und obere Alarmgrenze auf normierte Alarmgrenzen (Untere Alarmgrenze – -2 % des eingestellten Mischverhältnisses / Obere Alarmgrenze – +3 % des eingestellten Mischverhältnisses) gesetzt (Werkseinstellung). Einstellung des akustischen Alarms Bei Unterschreitung bzw.
  • Seite 20 Sensor- und Batterielebensdauer O2-Monitor besteht einem Messgerät einem Sauerstoffsensor. Da sich die Batterie und der Sensor verbrauchen, sind die Batterie und/oder der Sensor zu wechseln, wenn die Funktion des Gerätes bzw. die Messsignalbereitstellung nicht mehr gegeben ist. Der Sensor wurde so dimensioniert, dass im normalen Gebrauch eine durchschnittliche Lebenszeit von ca.
  • Seite 21 ENVITEC-Wismar GmbH, Alter Holzhafen 18, D-23966 Wismar Telefon / Fax: 03841 360 1 / 03841 360 222 Lieferant: DEHAS Medizintechnik & Projektierung GmbH Wesloer Straße 112 Gebäude M 23568 Lübeck Telefon / Fax: 0451 80904 0 / 0451 80904 111...

  • Seite 22: Reinigung Und Desinfektion

    Reinigung und Desinfektion Geräteoberfläche Schalten Sie den O2-Monitor aus. Wischen Sie das Gerät nur feucht ab; es darf keinesfalls Flüssigkeit in das Gerät eindringen. eignen sich meisten gebräuchlichen Reinigungs- Desinfektionsmittel. ACHTUNG Geräteschaden - Desinfektionsmittel auf Phenolbasis und Peroxidverbindungen dürfen nicht zur Oberflächendesinfektion verwendet werden. Zur Desinfektion Präparate aus der Gruppe der Flächendesinfektionsmittel verwenden.

  • Seite 23: Wartung

    Zubehör Wischdesinfektion von T-Stück, Blenderbuddy und Flow-Diverter: • z.B. mit Bacillol® 30 Foam • grobe Verunreinigungen vorher mit einem Einwegtuch abwischen. Baddesinfektion von T-Stück, Blenderbuddy und Flow-Diverter: • z.B. mit Gigasept FF = Formaldehydfrei • Teil in der Lösung gründlich bewegen. Nicht mit harter Bürste reinigen! Teil gut mit Aquadest spülen.

  • Seite 24: Garantiebedingungen

    Garantien über das in diesem Vertrag beschriebene Produkt zu geben, und solche Aussagen sind nicht bindend und nicht Teil des Kaufvertrags. Daher ist diese Erklärung endgültige, vollständige exklusive Darstellung Vertragsbedingungen. Es gilt die jeweils gültige Fassung der AGB von DEHAS und deutsches Recht.

  • Seite 25: Konformitätserklärung

    KONFORMITÄTSERKLÄRUNG DEHAS Medizintechnik GmbH Wesloer Straße 112; Gebäude M 23568 Lübeck GERMANY O2-Monitor 0482 Klassifikation: Klassifikation Klausel 3.2 Regel 11 in Anhang IX des MDD Kriterium: Wir erklären hiermit in alleiniger Verantwortung, dass die oben genannten Produkte den Bestimmungen der folgenden Richtlinien und Normen des EG-Rates entsprechen. Alle Belegdokumente werden in den Räumlichkeiten des Herstellers und der benannten Stelle...
  • Seite 26 Oliver Hörnla Autorisierter Fachbetrieb Zertifi ziert nach DIN EN ISO Kundendienst & Vertrieb von Medizintechnik Zertifi ziert nach DIN EN ISO Quality Mix-, Bird-, Bio-Med-, GmbH & Co. KG Precision Medical-Sauerstof mischern Klinikbedarf . Sonderlösungen . Beratung . Service Westendstraße Betzigau www.hvshoernla.de Telefon +  ...
  • Seite 27 SERVICE LEISTUNGEN / Services Service- und Wartungsarbeiten Die Firma HVS Hörnla bietet Ihnen lächendeckend für Deutschland, Österreich und die Schweiz Vor-Ort-Services für Reparaturen, Wartungs- und Instandhaltungsarbeiten an. Vor-Ort-Service Die Vorteile sind: » Keine höheren Kosten für den Kunden » Ein Ansprechpartner vor Ort »...
  • Seite 28 Ihr Ansprechpartner für Vertrieb und Service:...
