Inhaltszusammenfassung für ViewSonic VS11857

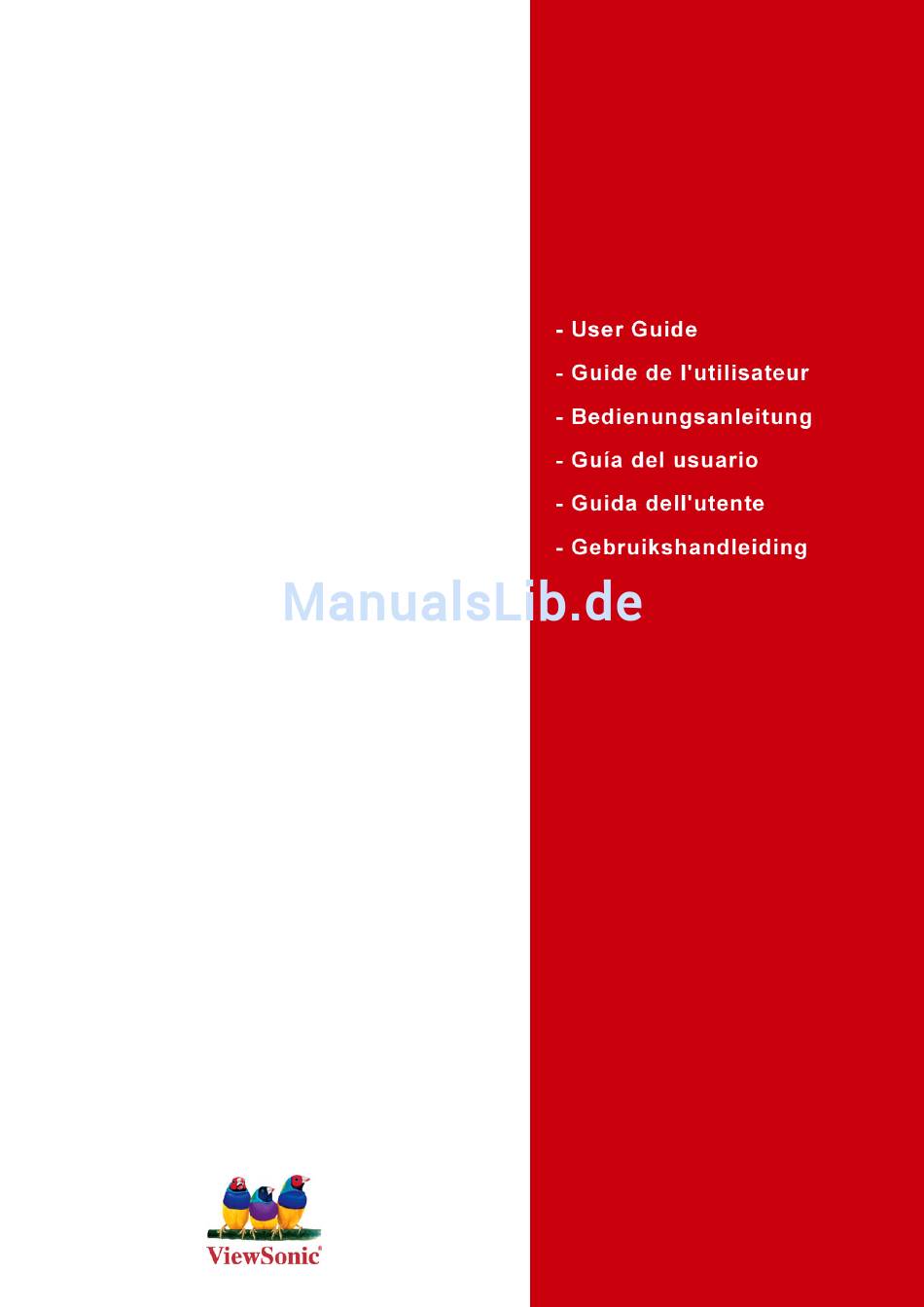

- Seite 1 ® ViewSonic CD3200 LCD Commercial Display Model No. : VS11857...
-
Seite 2: Inhaltsverzeichnis
LCD ein- und ausschalten ................ 21 Lautstärkesteuerung................. 21 Einschlaftimer einstellen................21 PC- / HDMI- / VIDEO- / SCART- Modi umschalten ........22 Menüs und OSD (Bildschirmmenü) anzeigen .......... 23 Bildeinstellung ..................24 Klangeinstellung ..................27 Funktion....................32 PC- MENÜ....................37 ViewSonic CD3200... - Seite 3 Weitere Funktionen ................40 Fehlerbehebung ................41 Timingtabelle bei PC-Eingang............43 Technische Daten................44 Kundendienst ................... 46 Eingeschränkte Garantie ..............47 ViewSonic CD3200...
-
Seite 4: Übereinstimmungserklärung
Elektround Elektronik-Altgeräte (WEEE) 2002/96/EG hin. Produkte, die nicht diese Kennzeichnung tragen, dürfen nicht im kommunalen Abfall entsorgt werden, sondern müssen in dem Rücknahme- und Sammlungssystem entsorgt werden, das je nach Land oder Gebiet entsprechend örtlichem Gesetz zur Verfügung steht. ViewSonic CD3200... -
Seite 5: Wichtige Sicherheitsanweisungen
Gerät auf irgendeine Art und Weise beschädigt wurde, wie z.B. wenn das Stromkabel oder der Stecker beschädigt ist, wenn Flüssigkeit darüber gespritzt wurde oder wenn Gegenstände in das Gerät gefallen sind, wenn das Gerät Regen ausgesetzt war oder wenn es fallen gelassen worden war. ViewSonic CD3200... -
Seite 6: Rohs-Konformitätserklärung
85% Blei). 4. Blei als Legierungselement in Stahl mit einem Bleianteil von bis zu 0,35 Gewich- tsprozent, in Aluminium mit einem Bleianteil von bis zu 0,4 Gewichtsprozent und in Kupferlegierungen mit einem Bleianteil von bis zu 4 Gewichtsprozent. ViewSonic CD3200... -
Seite 7: Copyright Informationen
Microsoft, Windows, Windows NT und das Windows-Logo sind eingetragene Warenzeichen von Microsoft Corporation in den USA und anderen Ländern. ViewSonic, das Logo mit den drei Vögeln, OnView, ViewMatch und ViewMeter sind eingetragene Warenzeichen von ViewSonic Corporation. VESA ist ein eingetragenes Warenzeichen der Video Electronics Standards Association. -
Seite 8: Sicherheit Und Wartung
Entsorgung an Ihr Service-Center. Waschen Sie Ihre Hände mit Seife, um eventuell vorhandene Chemikalien zu entfernen. • Setzen Sie das LCD-Display nie Druck aus, da es zerbrechen kann. • Berühren Sie das Display nicht mit Fingern oder scharfen Gegenständen, um eine Beschädigung zu vermeiden. ViewSonic CD3200... -
Seite 9: Reparatur
ESD-geschützten Umgebung vorgenommen werden. Falls dies nicht möglich ist, tragen Sie ein antistatisches Armband oder berühren Sie ein hochleitfähiges Metallobjekt. Für die Reparatur eines durch unangemessene Behandlung entstandenen Schaden wird eine Gebühr erhoben. • Benutzen Sie nur Originalersatzteile. ViewSonic CD3200... -
Seite 10: Bei Verwendung
• Warten Sie nach dem Transport des LCD-Displays bis es die Umgebungstemperatur angenommen hat, bevor Sie es anschließen und einschalten. Extreme Schwankungen der Temperatur oder Feuchtigkeit können zu Kondensation innerhalb des LCD-Displays führen, wodurch ein elektrischer Kurzschluss ausgelöst werden kann. ViewSonic CD3200... -
Seite 11: Anschliessen
Netzkabel lang ziehen müssen, um die Steckdose zu erreichen. • Arrangieren Sie die Kabel des LCD-Display so, dass man nicht über sie stolpert oder auf sie tritt. • Stellen Sie keine Gegenstände oder Möbel auf das Kabel, um eine Beschädigung zu vermeiden. ViewSonic CD3200... -
Seite 12: Vorsichtsmassnahmen
• Säubern Sie das Display mit einem weichen, nicht faserndem Tuch. • Prüfen Sie, ob sich Wassertröpfchen auf dem Bildschirm befinden. Wasser kann eine permanente Verfärbung verursachen. • Setzen Sie den Bildschirm nicht hellem Sonnenlicht oder ultravioletter Strahlung aus. ViewSonic CD3200... -
Seite 13: Einführung
Ihr Display hat eine zu den gesetzlichen Regelungen hinzukommende Garantie von einem Jahr. Auf Seite 37 dieser Anleitung finden Sie ein spezielles Kapitel zum Thema Fehlerbehebung. EISTUNGSMERKMALE Vorteile im Vergleich zu einem CRT-Display (Kathodenstrahlröhre): Benötigt weniger Platz Ist leichter Verbraucht weniger Energie ViewSonic CD3200... -
Seite 14: Weitere Leistungsmerkmale
Einschlaftimer von 10 bis 120 Minuten, in 10-Minuten-Schritten einstellbar. Automatische Abschaltung nach 10 Minuten ohne Signalempfang. Component-Eingänge für High Definition-Wiedergabe. (Hinweis: Zum Empfang von High Definition-Sendungen brauchen Sie einen HD-Empfänger.) Unterstützt Component-Video-Eingabe für Hochauflösungs - Programme (HD-tauglich) mit einer Auflösung von bis zu 720p, 1080i. ViewSonic CD3200... -
Seite 15: Packungsinhalt
ACKUNGSINHALT Bitte überzeugen Sie sich davon, dass alles vorhanden ist mit Ihrem LCD geliefert. USER’S MANUAL Bedienungsanleitung Fernbedienung und Batterien (2 x AAA) Netzkabel ViewSonic CD3200... -
Seite 16: Anschluss An Externe Geräte
Ä Ä Anschlussleiste 1 Anschlussleiste 2 – VIDEO Hinweis: Audioausgang L/R Der Audioausgangspegel kann nicht über die Lautstärketasten der Fernbedienung geregelt werden. Diese Anschlüsse sind zum Anschluss eines externen Audioverstärkers gedacht, mit dem die Lautstärke geregelt wird. ViewSonic CD3200... -
Seite 17: Power (Ein/Aus) Source (Quelle)
OSD-Menus. Betriebsanzeige: Bei eingeschaltetem EXIT/ ARC Gerät leuchtet die Betriebsanzeige grün, VOLUME im Standbymodus leuchtet sie orange. Wenn das Gerät CHANNEL abgeschaltet ist, MENU leuchtet diese Anzeige rot. SOURCE Fernbedienungssens or: Über dieses kleine POWER Fenster werden die ViewSonic CD3200... -
Seite 18: Fernbedienung
ViewSonic CD3200... -
Seite 19: Übersicht Ber Die Fernbedienungstasten
Im Videomodus: Umschalten des Bildmodus zwischen Normal → Panorama →Vollbild→Zoom1→Zoom2 APC-Taste (Automatic Picture Control – Zum Umschalten der Bildintensität: Standard, Film, Hell, Manuell. Automatische Bildanpassung) Zur Auswahl einer vorgegebenen Zeit, nach der sich das Gerät SLEEP(SCHLAF)-Taste automatisch abschaltet. FREEZE(STAND)-Taste Zum vorübergehenden Anhalten des Bildes (Standbild). ViewSonic CD3200... -
Seite 20: Anschlüsse Und Anwendungen
Ü Ü VIDEOGERÄT (z. B. DVD-Player oder Digitalempfänger) Anschlussleiste I HDMI-zu-HDMI-Kabel VIDEO HDMI Hinweis: 1. Beim HDMI-Anschluss ist keine zusätzliche Tonverbindung nötig. 2. HDMI Kabel und VGA Kabel sind nicht enthalten. ViewSonic CD3200... - Seite 21 * Wie schließe ich ein Videogerät über HDMI– HDMI an? Dies funktioniert nur, wenn das externe Gerät über einen HDMI-Ausgang verfügt. Hinweis: 1. Bei einer HDMI-zu-HDMI-Verbindung wird kein Audiokabel gebraucht. 2. Kabel sind nicht enthalten. ViewSonic CD3200...
- Seite 22 * Wie schließe ich einen PC über D-SUB an? Verbinden Sie den D-SUB-Anschluss über ein VGA-Kabel mit dem D-SUB-Anschluss am PC. Verbinden Sie den Anschluss PC AUDIO-EINGANG über ein Audiokabel mit dem AUDIO-EINGANG am PC. 3. Kabel sind nicht enthalten. ViewSonic CD3200...
- Seite 23 Wie schließe ich ein Videogerät mit den üblichen Kabeln Kabel sind nicht enthalten. Hinweis: Dieser LCD hat unterschiedliche videoeingänge, schließen Sie bitte den Ausgang des Videogerätes an, der die beste Qualität liefert. Die Videoqualität nimmt in folgender Reihenfolge ab: Component, Scart, S-Video, Video. ViewSonic CD3200...
-
Seite 24: Allgemeine Bedienung Und Anpassung
Die Zeit bis zum Ausschalten können Sie zwischen AUS (kein automatisches umschalten) und 120 Minuten einstellen. 1. Zum Aufrufen das Einschlaftimer-Bildschirms drücken Sie die SCHLAF -Taste. 2. Durch wiederholtes Drücken der SCHLAF -Taste können Sie die Einschlafzeit (in 10-Minuten-Schritten) einstellen. ViewSonic CD3200... -
Seite 25: Pc- / Hdmi- / Video- / Scart- Modi Umschalten
2. Wählen Sie wie nachstehend beschrieben eine Eingangsquelle. PC/HD zum Umschalten zwischen PC- und HDMI-Modus VIDEO zum Umschalten zwischen AV- / SV- / YPbPr-Modus (Composite-, Y/C- und Component-Signal) SCART zum Umschalten zwischen SCART1, SCART2, SCART2S Tasten für Signalquelle ViewSonic CD3200... -
Seite 26: Menüs Und Osd (Bildschirmmenü) Anzeigen
Sie dann mit den Tasten das entsprechende Untermenü ein. 3. Mit den Tasten nehmen Sie die gewünschten Einstellungen vor. 4. Zum Verlassen des Menüs drücken Sie die EXIT/INFO-Taste. Hinweis: Je nach gewählter Eingangsquelle können die Menüs unterschiedlich aussehen. ViewSonic CD3200... -
Seite 27: Bildeinstellung
[MANUELL]: Diesen Modus wählen Sie, wenn Sie jede Einstellung von Hand vornehmen möchten. Entsprechende Anpassungen sind nur in diesem Modus möglich. [NORMAL]: Stellt die Standardvorgaben zur Bilddarstellung ein. [WEICH]: Hebt Kontrast und Schärfe an. [HART]: Gibt ein klares und helles Bild wieder. ViewSonic CD3200... - Seite 28 SCHÄRFE: Für eine weichere oder schärfere Bilddarstellung. FARBMODUS: 1. Wählen Sie die Option FARBMODUS mit den Tasten , drücken Sie dann die Taste , um das FARBTEMPERATUR-Untermenü aufzurufen. 2. Mit der Taste wählen Sie die gewünschte Farbtemperatur aus. [NORMAL], [WARM], [KÜHL], [MANUELL]. ViewSonic CD3200...
- Seite 29 3. Bewegen Sie die Auswahlmarkierung mit den Tasten auf den Eintrag BENUTZER-R/G/B, drücken Sie dann zum Aufrufen der gewünschten Einstellung die Taste BENUTZER-R: Roten Farbanteil anpassen. BENUTZER-G: Grünen Farbanteil anpassen. BENUTZER-B: Blauen Farbanteil anpassen. ViewSonic CD3200...
-
Seite 30: Klangeinstellung
Lautstärke den Originalvorgaben. MODUS: Hiermit stellen Sie den Audiomodus auf [AUS], [EQ]. [AUS Modus] TIEFEN: Zum Anpassen die niedrigen Tonfrequenzen. HÖHEN: Zum Anpassen die hohen Tonfrequenzen. BALANCE: Hiermit legen Sie das Lautstärkeverhältnis zwischen linken und rechten Lautsprechern fest. ViewSonic CD3200... - Seite 31 [STIMME] , [KNALL], [ROCK] , [JAZZ] , [KLASSISCH]. 4. Die Einstellungen für STIMME, KNALL, ROCK, JAZZ und KLASSISCH sind bereits voreingestellt. Diese Einstellungen können Sie nicht ändern. Nachstehend sehen Sie die entsprechenden Einstellungen für jeden Modus: Hinweis: Funktionen im Grau werden vorkonfiguriert. ViewSonic CD3200...
- Seite 32 120 HZ 500 HZ 1.5 KHZ 5 KHZ 10 KHZ KNALL: 120 HZ 500 HZ 1.5 KHZ 5 KHZ 10 KHZ ROCK: 120 HZ 500 HZ 1.5 KHZ 5 KHZ 10 KHZ Hinweis: Funktionen im Grau werden vorkonfiguriert. ViewSonic CD3200...
-
Seite 33: Klassisch
JAZZ: ENTZERRER 120 HZ 500 HZ 1.5 KHZ 5 KHZ 10 KHZ KLASSISCH ENTZERRER 120 HZ 500 HZ 1.5 KHZ 5 KHZ 10 KHZ Hinweis: Funktionen im Grau werden vorkonfiguriert. ViewSonic CD3200... -
Seite 34: Im Manuell-Modus Wählen Sie Mit Den Tasten
Frequenzbereich aus und stellen den gewünschten Wert mit den Tasten ein. MANUELL: Hinweis: Wenn Sie die BiB-Funktion im PC-Modus verwenden, können Sie sich den Ton des [NEBEN]-Bildes statt des [HAUPT]-Bildes anhören, indem Sie die AUDIO SWAP(TAUSCHEN)-Taste drücken. AUDIO SWAP (TAUSCHEN)-Taste ViewSonic CD3200... -
Seite 35: Funktion
4. Mit der EXIT/INFO-Taste kehren Sie wieder zum letzten Bildschirm zurück. ► ZURÜCKSETZE MULTI-MODUS: 1. Wählen Sie die Option MULTI-MODUS mit der Taste 2. Wählen Sie den gewünschten Modus ([AUS], [PIP] oder [POP]) mit den Tasten ► ZURÜCKSETZE ViewSonic CD3200... - Seite 36 [AUS]: Nur primäre Quelle (Hauptbild) zeigen. (Kein PIP/POP) [PIP]: PIP (Bild-im-Bild) wird in einem Fenster angezeigt. [POP]: PIP (Bild außerhalb des Bildes) wird neben der Hauptquelle angezeigt. 3. Mit der EXIT/INFO-Taste kehren Sie wieder zum letzten Bildschirm zurück. ViewSonic CD3200...
-
Seite 37: Pip-Funktion
1. Wählen Sie die Option PIP-FUNKTION mit der Taste ► ZURÜCKSETZE ZURÜCKSETZE 2. Rufen Sie das PIP-FUNKTION-Untermenü mit der Taste auf. 3. Mit den Tasten wählen Sie eines der Untermenü-Elemente aus. 4. Wählen Sie die gewünschte Einstellung mit den Tasten ViewSonic CD3200... - Seite 38 „Haupt“ steht dabei für Hauptquelle, „Neben“ steht für die Nebenquelle. Das Symbol „O“ bedeutet, dass sowohl Haupt- als auch Nebenquelle genutzt werden können. Neben HDMI YPbPr SCART 1 SCART 2 SCART 2S Haupt HDMI YPbPr SCART 1 SCART 2 SCART 2S ViewSonic CD3200...
-
Seite 39: 简体中文 [Simplified Chinese]
1. Wählen Sie die Option MULTI-MODUS mit der Taste 2. Wählen Sie eine Sprache: [ENGLISH], [DEUTSCH], [NEDERLANDS], [ITALIANO], [CASTELLANO], [FRANCAIS], [DANSK], [NORSK], [SVENSKA], [SUOMI], 简体中文 [SIMPLIFIED CHINESE] ► ZURÜCKSETZE ZURÜCKSETZE ZÜRUCKSETZE: Mit dieser Funktion werden die Werkseinstellungen des Gerätes wiederhergestellt. ViewSonic CD3200... -
Seite 40: Pc- Menü
H-POSITION: Zum Anpassen der horizontalen Bildposition. Hinweis: Bei HDMI-Quellen nicht verfügbar. V-POSITION: Zum Anpassen der vertikalen Bildposition. Hinweis: Bei HDMI-Quellen nicht verfügbar. TAKT: Zum Anpassen der Bildbreite. Hinweis: Bei HDMI-Quellen nicht verfügbar. PHASE: Zum Anpassen des Bildfokus. Hinweis: Bei HDMI-Quellen nicht verfügbar. ViewSonic CD3200... - Seite 41 [NORMAL], [WARM], [KÜHL], [MANUELL]. 3. Bewegen Sie die Auswahlmarkierung mit den Tasten auf den Eintrag BENUTZER-R/G/B, drücken Sie dann zum Aufrufen der gewünschten Einstellung die Taste BENUTZER-R: Roten Farbanteil anpassen. BENUTZER-G: Grünen Farbanteil anpassen. BENUTZER-B: Blauen Farbanteil anpassen. ViewSonic CD3200...
- Seite 42 AUTO: Zum automatischen Anpassen der Bildeinstellungen. Wenn Sie die Taste drücken, wird das Bild automatisch optimal eingestellt. Das Bild verschwindet, während diese Funktion arbeitet. ViewSonic CD3200...
-
Seite 43: Weitere Funktionen
* Film: Der Kontrast ist ca. das 0,51-fache des Standard-Modus. * Manuell: Die werkseitige Helligkeit ist ca. das 0,91-fache des Standard-Modus. Eine Änderung ist möglich. * Standard: Die beste voreingestellte Bildqualität. * Hell: Der Kontrast ist ca. das 1,37-fache des Standard-Modus. ViewSonic CD3200... -
Seite 44: Fehlerbehebung
Stellen Sie sicher, dass die Antenne angeschlossen ist. Das Bild ist zu hell. Prüfen Sie die APC-Funktionseinstellung. Prüfen Sie die Kontrast- und Helligkeitseinstellungen. Das Bild ist zu dunkel. Prüfen Sie die APC-Funktionseinstellung. Prüfen Sie die Kontrast- und Helligkeitseinstellungen. ViewSonic CD3200... - Seite 45 Auf dem Bildschirm erscheinen Streifen oder die Farbe ist blass. Wird das Gerät von anderen Geräten gestört? Übertragungsantennen von Rundfunkstationen, Amateurfunk und Mobiltelefone können solche Störungen hervorrufen. Stellen Sie das Gerät so weit wie möglich von Geräten auf, die eventuell stören könnten. ViewSonic CD3200...
-
Seite 46: Timingtabelle Bei Pc-Eingang
1024 * 768 56.476 70.069 75.000 WXGA 1280 * 768 47.78 59.87 79.50 WXGA 1360 * 768 47.7 59.94 85.5 * Die auf dem Bildschirm angezeigten Auflösungen und Frequenzen stimmen eventuell nicht ganz exakt mit dieser Liste überein. ViewSonic CD3200... -
Seite 47: Technische Daten
Y Pb Pr (720p / 1080i , HD ready) x 1 AV4 (HDMI) HDMI 19-polig x 1 (HDMI 1.0 / HDCP 1.1) VGA eingang D-Sub 15 -polig PC-Eingang Abtastfrequenzen = 31,5 bis 75 kHz / f = 56 bis 75 Hz ViewSonic CD3200... - Seite 48 Lautstärkesteuerung (AVC/ALS) Weitere Einschlaftimer, automatische Abschaltung Funktionen Netzstrom 100 bis 240 V Wechselstrom, 50 / 60 Hz Stromversorgun Stromverbrauch < 190 W Abmessungen B x H x T 828 mm*515 mm* 99 mm Gewicht (netto) Ohne Zubehör 15 kg ViewSonic CD3200...
-
Seite 49: Kundendienst
Für technische Unterstützung oder Kundendienst für Ihr Gerät sehen Sie bitte in der unten stehenden Tabelle nach, oder wenden Sie sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer Ihres Geräts. Land/Region Website Telefone Deutschland www.viewsoniceurope.com/de/ www.viewsoniceurope.com/uk/Support/Calldesk.htm Übrige deutschsprachige www.viewsoniceurope.com Wedden Sie sich and lhren Fachändler Regionen in Europa ViewSonic CD3200... -
Seite 50: Eingeschränkte Garantie
Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonic übernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hindernisse, Verlust des Produkts, Zeitverlust, entgangenen Gewinn, entgangene Geschäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie andere...
