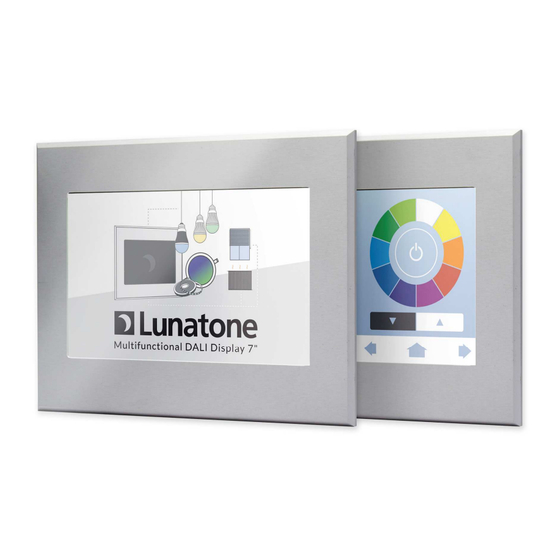

DALI Display 7"
Manual
Control Device
DALI Bedien- und Steuergerät mit
Display und Touchpanel
Version 1.0.6
© 2016, Lunatone Industrielle Elektronik GmbH
DALI Display
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LUNATONE DALIDisplay

  • Seite 1 DALI Display 7” Manual Control Device DALI Bedien- und Steuergerät mit Display und Touchpanel Version 1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH DALI Display...
  • Seite 2: Inhaltsverzeichnis

    Benutzerdefinierte Seiten ......................32 Foto eines Raumes mit integrierter Bedienung ..............32 Raumübersicht eines Stockwerks oder Gebäudes mit Bedienelementen ......33 Weitere Information........................34 Disclaimer ..........................34 Glossar ............................34 DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 3: Dali Display - Eigenschaften Und Installation

    Gruppenadresse. Es sind 16 Szenen und 16 Gruppen verfügbar: Anzahl DALI Einzeladressen: Anzahl DALI Gruppen: Anzahl DALI Szenen: Hinweis: multimasterfähig, mehrere Bedienstellen an DALI A und DALI B erlaubt. DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 4: Spezifikation

    Diagonale Touchscreen 7” Auflösung Touchscreen 800 x 480 Farben Schnittstellen 2xDALI, USB, Ethernet Abmessungen L x B x H 200 x 150 x 20 mm Schutzart IP20 Firmware (aktuell) V104 DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 5: Installation

    Dafür ist eine externe DALI Stromversorgung (DALI PS) für jeden DALI-Kreis notwendig. Das im Lieferumfang enthaltene Netzteil (PS36V) ist nur zur Versorgung des Displays, nicht aber für die Versorgung einer DALI-Linie geeignet. Anstatt des PS36V kann das Display auch mittels PoE versorgt werden. DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 6: Einfache Bedienfunktionen

    Konfiguration OFF-Taste (langer Tastendruck): Auswahl des Wirkbereichs für den OFF-Befehl (die gewählte Einstellung gilt seitenunabhängig für jede OFF-Taste), ab V 1.0.6 kann sowohl der Scheduler auf Wunsch nicht angehalten als auch eine Szene bei Betätigung der OFF-Taste aufgerufen werden. DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 7: Gruppen Bedienen

    Diese Darstellung individuelle Gruppen symbolisiert, dass die (Einstellung: langer Gruppe ausgeschalten ist Tastendruck) Vorige / Nächste Seite Home Welche Seiten angezeigt werden kann auf der Layout Einstellungen Konfigurationsseite eingestellt werden DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 8 Gruppe eingeschalten ist Diese Darstellung symbolisiert dass die Gruppe ausgeschalten ist 4) Reinigung (Deaktivierung des Touchscreens) Deaktivieren des Touchpanels für 20 Sekunden um das Display reinigen zu können DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 9: Erweiterte Bedienfunktionen

    Mit einem kurzen Tastendruck kann der Jede Gruppe, welche Betriebsgeräte vom ausgewählte Wirkbereich ein- und ausgeschalten Device Type 8 enthalten (oder Broadcast) Aktivieren eines PopUps für werden. kann als Wirkbereich ausgewählt werden. detaillierte Einstellung DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 10: Konfigurationseinstellungen

    Das Menü „Configuration“ und das Feld mit dem „Uhrsymbol“ unterscheiden sich von allen anderen, da hier Einstellungen zum Display / Seitendarstellung vorgenommen werden können während die anderen zur Kommissionierung dienen. Der folgenden Übersicht kann entnommen werden, welche Einstellmöglichkeiten das Display bietet. DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 11 Namen für Gruppen • Namen für Schedules Layout: Aktivieren/Deaktivieren von Seiten: • Szenensteuerung • Gruppensteuerung • Status (alle Gruppen) • DT8 Farbsteuerung • Scheduler • Cleaning • Seitennummerierung ein/aus (ab V106) DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 12: Design

    800 x 480 pixel PNG (Portable Network Graphic) Image File sein und muss mit background.png benannt werden. Das Bild kann mit einer der folgenden Methoden auf das DALI Display kopiert werden: USB Stick: DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 13: Bildschirmschoner Und Pincodeschutz

    Namen screensaver.png. Das Image kann auf das Display mit einer der folgenden Methoden kopiert werden: USB Stick: Platzieren Sie das File in folgendem Verzeichnis auf dem USB-Stick: /AutoRun/LTUpdate/home/resource/screensaver.png DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 14: Datum Und Uhrzeit

    Editiermodus beendet. Ist die Anzeige der Seitennummer unerwünscht, so kann diese nachdem die Reihenfolge definiert wurde, wieder ausgeblendet werden. Die Seite mit der Nummer 1 wird nach einem PowerUp angezeigt. Diese Funktion ist ebenfalls mit dem Pincode für Settings geschützt. DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 15: Kommissionierung

    Gruppierung ohne Suche nach DALI Betriebsgeräten (es werden nur von den vorhandenen Betriebsgeräten die Gruppenzuordnungen ausgelesen) • Kommunikationstest für DALI-A und DALI-B (Im Sekundentakt werden abwechselnd alle Betriebsgeräte am jeweiligen Bus ein- und ausgeschalten) DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 16 (MAX-Level). Entfernen aus einer Gruppe Ein Betriebsgerät kann aus einer Gruppe durch Auswahl des Betriebsgeräts in der Adressbox der Gruppe und anschließendem Drücken des „Mülleimersymblos” entfernt werden. Dadurch wird DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 17: Anmerkung

    Group”-Buttons in den Geräten gespeichert. Zum Wechseln der aktuellen Gruppe betätigen Sie “Load Group”. Anmerkung Adressen an DALI A lauten A0...63 (bzw. A1…A64) und Adressen an DALI B lauten B0...63 (bzw. B1…B64). DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 18: Szenen Und Farbszenen

    Es werden nur DT8-Geräte unterstützt, die sich mit dem Farbtyp Tc oder Farbtyp RGBWAF melden. Hinweis: In gemischten Gruppen (Tc, RGBWAF, multitype-Gerät) kann der Farbtyp der Szene nach Betätigung des Gruppennamens gewählt werden. DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 19: Farbtemperatur

    Farbauswahl für die Gruppe einer Szene: Farbmarker Positionieren (R, G und B) und zurück drücken, mit den Detaileinstellungen können genaue Werte definiert und weitere Kanäle (W,A und F) konfiguriert werden. Details Zurück Farbübergang wählen 1: Rot->Blau 2: Blau->Grün 3: Grün->Rot DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 20 Status der Gruppen (EIN oder AUS) zu evaluieren. Die Auswahl dieser Option berücksichtigt die hinterlegten Abhängigkeiten bei Szenenaufrufen für die jeweilige Gruppe. Auswahl Szenen-Nr Option: Speichern der Szenenwerte Einstellungen für Evaluierung Gruppenstatus verwenden DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 21 Um eine gute Auflösung der Farben zu erhalten, ist die Farbpalette auf 3 Bereiche aufgeteilt. Die Farbauswahl erfolgt durch Selektieren des Farbbereichs und anschließendes Setzen des Farbmarkers auf die gewünschte Farbe. Die ausgewählte Farbe betrifft nur die Kanäle R,G und B. DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 22 Wird eine Farbszene für alle definiert, werden diese Einstellungen für alle Gruppen übernommen Anmerkung Das Display liest die Farbinformationen und Szenenwerte nicht aus den Geräten aus. Es wird davon ausgegangen dass ausschließlich mit dem Display kommissioniert wird. DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 23: Sequenzen (Sq), Tagesabläufe (Sdl), Wochenabläufe (Sdll)

    Sequenz und zugewiesener Name Einstellungen Konfiguration von Sequenzdauer und Anzahl der Steuerung Durchläufe Steuerknöpfe für Anfang / Ende und Vor/Zurück. Zoomfunktion zum Verkleinern und Vergrößern des dargestellten Zeitbereichs Aktives Element DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 24: Durchläufe

    Unterschiede bestehen in der vordefinierten Dauer von 24 Stunden und dass die Zeitangaben immer der Uhrzeit entsprechen. Auch Sequenzen lassen sich in Schedules einbetten und sind so wie die Szenen mit den Auswahltasten selektierbar. DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 25 Im Wochenplan, auch Schedule List (SDLL) genannt, lässt sich für jeden Wochentag ein Tagesablauf festlegen. Da bis zu 7 verschiedene Schedules unterstützt werden, kann jeder Wochentag individuell gestaltet werden. Aktivieren des Wochenablaufs DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 26: Human Centric Lighting - Circadianer Tageslichtverlauf

    Anmerkung Wenn dieser Modus aktiviert ist wird der Wert der Farbtemperatur bei Szenenaufrufen an DT8-Leuchten mit einstellbarer Farbtemperatur innerhalb des Wirkbereichs nach spätestens einer Minute von dieser Automatik wieder aufgehoben. DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 27: Zugriff Über Ethernet

    Java7; Oracle nimmt oftmals Änderungen an den Sicherheitseinstellungen und –leveln der Java-Versionen vor. Sollte es nach einem Java-Update Probleme mit dem Remotezugriff geben müssen Sie gegebenenfalls auf die Vorgängerversion downgraden DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 28 Bei neueren Java –Versionen müssen Sie außerdem noch zustimmen ob die Anwendung ausgeführt werden soll (eventuell ist auch ein leeren des Caches erforderlich). Sobald Sie Zugriff haben lässt sich das Display entsprechend bedienen und sie können beliebig durch alle Menüs navigieren. DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 29: Erweiterte Funktionen

    Mit dem Menüpunkt „>more“ können Sie eine weitere Seite öffnen. Dort steht Ihnen aktuell ein Download und Upload Tool zur Verfügung. Mit diesem können Sie zum Beispiel benutzerdefinierte Bilder hochladen, Konfigurationsfiles abspeichern und wiederherstellen als auch die Firmware updaten. DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 30 Für Details kontaktieren Sie bitte den Hersteller. Alternativ zum Browser können Sie auch einen VNC Viewer für die Fernsteuerung des DALI-Display verwenden (die Down/Uploadseite ist jedoch nur über den Browser zugänglich). DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 31: System Update

    Display (es kann einige Sekunden dauern bis das Display eine Reaktion zeigt) Ethernet: Laden Sie die Datei DALIDisplay_Vxxx.zip unter Verwendung des Upload Tools auf der DALI-Display Webpage hoch (Details siehe Kapitel 6). DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 32: Benutzerdefinierte

    Diese Möglichkeit bietet den höchsten Grad an Individualität. Da Anforderungen sehr unterschiedlich sein können muss eine individuelle Umsetzung für eine Anwendung entsprechend geprüft werden. Das Erstellen von benutzerdefinierten Seiten wird von Lunatone als Dienstleistung angeboten. Auszugsweise sind in der Folge 2 Beispiele dargestellt, wie solche Seiten aussehen können.
  • Seite 33: Raumübersicht Eines Stockwerks Oder Gebäudes Mit Bedienelementen

    General-Aus Konferenzraum Betätigung kurz: Ein/Aus Konferenzraum Detailansicht: lang: Detailansicht Back Zurück zur Raumübersicht Leuchten Optional: Szenen Ein/Aus der Einzelleuchten Relevante Szenarien für Sitzungszimmer neral-Aus Licht aus Sitzungszimmer Dimmen Licht heller/dunkler DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 34: Weitere Information

    Jedem DALI-Gerät wird eine Adresse zugewiesen, über diese Adresse kann das Gerät Einzeladresse eindeutig identifiziert und angesprochen werden Gruppe Zusammenfassung mehrerer Betriebsgeräte Gemäß DALI: Adresse, mit welcher alle Betriebsgeräte einer Gruppe gleichzeitig Gruppenadresse gesteuert werden können DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
  • Seite 35 Wochenablauf, 7 Tagesplan, bei dem für jeden Wochentag ein tageszeitabhängiger Schedule List Ablauf aufgerufen werden kann zeitlicher Ablauf, der zu einem beliebigen Zeitpunkt gestartet, pausiert und gestoppt Sequenz werden kann Szene Gemäß DALI: Beleuchtungszustand (Werte werden im Betriebsgerät gespeichert) DALI Display, Manual V1.0.6 © 2016, Lunatone Industrielle Elektronik GmbH...
