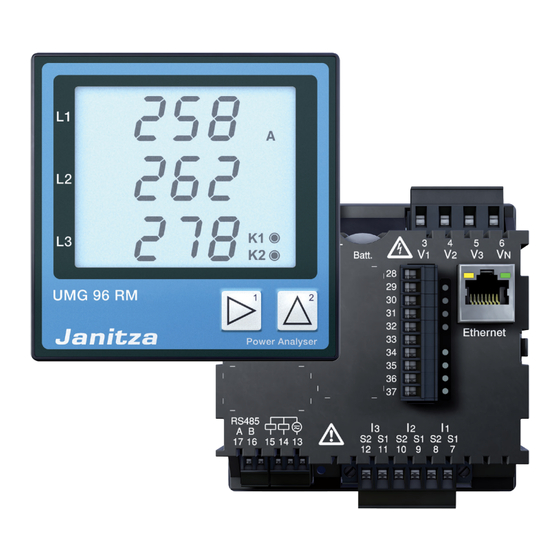

BACnet UMG96RM-E Handbuch
Inhaltszusammenfassung für BACnet UMG96RM-E
- Seite 1 Funktionsbeschreibung BACnet UMG96RM-E Janitza electronics GmbH Vor dem Polstück 1 D-35633 Lahnau Support Tel. (0 64 41) 9642-22 Fax (0 64 41) 9642-30 e-mail: info@janitza.de Internet: http://www.janitza.de...
-
Seite 2: Inhaltsverzeichnis
Power Analyser in die GridVis einbinden Feste IP-Adresse Dynamische IP-Vergabe (DHCP-Modus) Manuelle Einstellung einer festen IP-Adresse Dynamische IP-Vergabe (dyn) Einstellung der IP-Adresse des Computers für eine Direktverbindung BACNET Freischaltung mit der GridVis durchführen BACNet Konfiguration durchführen Messwert-Übertragung in der Werksauslieferung UMG 96RM-E / BACnet... -
Seite 3: Vorwort
Die Firmware des UMG96RM-E unterstützt ab der Version 2.84 die von BACnet zertifizierte Funktion BACnet. • Für die Verwendung der Funktion BACnet muss diese auf dem Gerät über die GridVis Software freige- schaltet werden. • Der Aktivierungscode ist abhängig von der Seriennummer des Gerätes und kann unter Angabe der Ar- tikelnummer 52.22.081und der Geräte-Seriennummer bestellt werden. -
Seite 4: Power Analyser In Die Gridvis Einbinden
UMG 96RM-E / BACnet Power Analyser in die GridVis einbinden Für ein Einbinden des Power Analysers in die Auswerte- und Konfiguration-Software GridVis muss eine Ethernet-Verbindung zum Gerät aufgebaut und die Geräte-TCP/IP-Adresse bestimmt werden. • Stellen Sie über eine Direktverbindung oder über einen Switch/Router eine Verbindung zwischen PC und dem Gerät her (siehe Anschlussbeispiele). -
Seite 5: Dynamische Ip-Vergabe (Dhcp-Modus)
UMG 96RM-E / BACnet Dynamische IP-Vergabe (DHCP-Modus) Durch DHCP ist die vollautomatische Einbindung eines UMGs in ein bestehendes Netzwerk ohne weitere Konfiguration möglich. Beim Start bezieht das UMG vom DHCP-Server automatisch die IP-Adresse, die Netzmaske und das Gateway. Manuelle Einstellung einer festen IP-Adresse •... -
Seite 6: Dynamische Ip-Vergabe (Dyn)
UMG 96RM-E / BACnet • Manuelle Einstellung der Gateway-Adresse (Anzeige GAt): Im Programmiermodus gelangen Sie über Taste 2 in die Einstellungen zur Gateway-Adresse (Anzeige GAt). Setzen Sie über die Tasten 1 und 2 die gewünschte Gateway-Adresse in Byte 0 bis 3 analog den vorherigen Beschreibungen. -
Seite 7: Einstellung Der Ip-Adresse Des Computers Für Eine Direktverbindung
UMG 96RM-E / BACnet Einstellung der IP-Adresse des Computers für eine Direktverbindung Üblicherweise werden PCs im Firmennetz mit DHCP betrieben. Falls Sie eine feste IP-Adresse für den PC vergeben wollen (z.B. für eine direkte Verbindung zwischen PC und UMG) gehen Sie bitte wie folgt vor: Achtung Einstellungen in einem Firmen-Netzwerk können abweichen. -
Seite 8: Bacnet Freischaltung Mit Der Gridvis Durchführen
Öffnen Sie zur Eingabe des Freischaltcodes die Geräte-Konfiguration über die Schaltfläche Konfiguration im Übersichtsfenster. Im Reiter Passwörter können Sie den Aktivierungscode eingeben. Nach der Ein- gabe und dem Senden der Konfiguration an das Gerät steht BACnet sofort zur Verfügung. Es gibt keine zusätzliche visuelle Kontrolle derzeit ! Abb.: Konfigurationsfenster mit Auswahl Passwörter... -
Seite 9: Bacnet Konfiguration Durchführen
Im unteren Teil des Konfigurationsfensters sind BACNet-Messwerte frei wählbar. Der Wertename (Länge: 64 Zeichen, Zeichen nach ANSI X3.4, keine Umlaute), welcher in BACNet angezeigt werden soll, ist an das Projekt anpassbar. Die COV Schwelle und Aktivierung kann in diesem Fenster ebenfalls vorgenom- men werden. -
Seite 10: Messwert-Übertragung In Der Werksauslieferung
UMG 96RM-E / BACnet Messwert-Übertragung in der Werksauslieferung • Voltage L1 Spannung effektiv L1 • Voltage L2 Spannung effektiv L2 • Voltage L3 Spannung effektiv L3 • Voltage L2-L1 Spannung effektiv L2-L1 • Voltage L3-L2 Spannung effektiv L3-L2 • Voltage L1-L3 Spannung effektiv L1-L3 •... - Seite 11 UMG 96RM-E / BACnet • Consumed Active Energy L2 Bezogene Wirkarbeit L3 • Consumed Active Energy L3 Bezogene Wirkarbeit L3 • Consumed Active Energy sum L1-L3 Bezogene Wirkarbeit Summe L1..L3 • Supplied Active Energy L1 Gelieferte Wirkarbeit L1 • Supplied Active Energy L2 Gelieferte Wirkarbeit L2 •...
- Seite 12 UMG 96RM-E / BACnet • Diff1 Warn Differenzstrom Warnung 1 • Diff2 Warn Differenzstrom Warnung 2 • Diff1 Overcurrent Time Differenzstrom Überstrom Ereignis 1 Zeit • Diff2 Overcurrent Time Differenzstrom Überstrom Ereignis 2 Zeit • Diff1 Transformer broken Verbindung zu Differenzstromwandler 1 unterbrochen •...
- Seite 13 UMG 96RM-E / BACnet UMG 96RM-E / BACnet...
