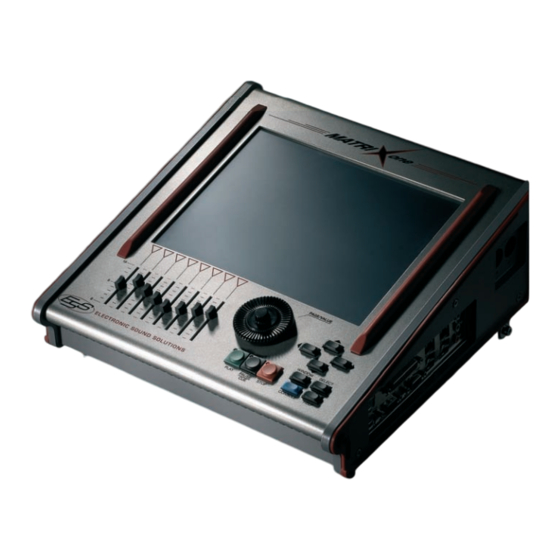

Inhaltszusammenfassung für Electronic Sound Solutions Matrix one
- Seite 1 MATRIX ONE Kurzbedienungsanleitung...
- Seite 3 Vielen Dank, daß Sie sich für den Matrix One entschieden haben. Diese Maschine wird Ihnen mehr und mehr Spass machen, je öfter Sie damit arbeiten. Wir von ESS möchten Sie einladen, mit Hilfe dieses Kurz.Manuals in die Tiefen des Gerätes einzudringen. Eine Besonderheit ist die sogenannte Inline-Hilfe.
-
Seite 4: Anschlüsse Rückseite/Audio In -Out
(Hifi-Anlage, PA-System, Aktivboxen etc.). Wir bitten Sie..nein, wir flehen Sie an, Ihr Verstärkersystem auf minimale Lautstärke zu stellen, bevor Sie den Netzschalter des Matrix One betätigen (er befindet sich auf der Rückseite des Matrix One). Für eventuelle Schäden an Verstärker oder Boxen übernimmt ESS keine Haftung! Anschlüsse Rückseite/Audio In -Out... - Seite 5 Anschlusspanel rechts Mausanschluß PS/2 Parallel-Port (LTP 1) zum Anschluss eines Übertragungskabels (Megabeat PRO) 2x Ethernet-Ports RJ45 Anschlüsse der internen Tonerzeugung (deaktiviert) Tastaturanschluss PS/2 Serieller Port (COM1) VGA-Anschluss für Monitor 4x USB 2.0 Midi Ein/Ausgang. In der momentanen Softwareversion Eingang Kanal 1-16, Ausgang Kanal 10...
-
Seite 6: Frontansicht
Frontansicht Frontansicht Lautstärkeregler Midi/Audio Lautstärkeregler Samples Lautstärkeregler für Audioeingänge 1-4 Lautstärkeregler für evtl. angeschlossenes Keyboard Master-Lautstärke für alle Sektionen (incl. Audio-Inputs 1-4) Data-Wheel zur Veränderung der gewählten Parameter Start/Stop/Pause-Tasten CONSOLE-Taster zum umschalten auf die virtuelle Tastatur bzw. auf die Lyrics- Editor-Funktionen HELP-Taster. - Seite 7 Bildschirminhalte und Bedienfunktionen Bevor Sie den Matrix One einschalten entfernen Sie bitte evtl. vorhandene USB-Geräte. Drücken Sie jetzt den Netzschalter auf der Rückseite des Gerätes. Nach einer kurzen Boot- Phase (ca. 30 sec) erscheint die folgende Anzeige auf dem Display: Sample-Anwahl.
- Seite 8 Songs in einer Gruppe ist theoretisch unbegrenzt. Trotzdem ist es im Zuge der Übersichtlichkeit ratsam, nicht mehr als 150 Songs pro Gruppe zu verwenden. Liste aller auf dem MATRIX ONE befindlichen Songs, egal ob Midi oder Audio. Die Songs können per Datenrad, virtuellem Slider oder Cursortasten ▲▼...
- Seite 9 Durch Druck auf die Cursortaste nach links öffnet sich der BROWSER, durch den Sie auf folgende Ordner zugreifen können: - ALL SONGS (alle Midi & Audio-Dateien) AUDIO SONGS (nur Audio-Files) MIDI SONGS (nur Midi-Files) GROUPS (gespeicherte Songgruppen) INPUT SCENES (Presets der 4 Eingangskanäle, EQ, Hall und alle anderen Parameter dieser Kanäle) LYRICS (einfügen von .txt-Files ohne Midi- oder Audiofiles) MASTER SCENES (Presets für Master, Monitor, Graphischen EQ...
- Seite 10 An der Farbe des Displays erkennen Sie, ob die jeweilige Komponente angeschlossen ist. (Farbig = verbunden, Grau = nicht verbunden) Wenn Sie ein (optionales) CD/DVD-ROM Laufwerk anschließen, können Sie Audiotracks direkt in den MATRIX ONE überspielen. (Audio Grabbing) Das Menu für den Import sieht nun wie folgt aus...
-
Seite 11: Deselect All Macht
Audiofile VOR dem Import anzuhören. IMPORT FILES startet die Datenübertragung, EXIT verlässt dieses Menu. Matrix One fragt Sie vor Ende des Kopiervorgangs, ob und wie Sie die Songs in Gruppen anlegen möchten. Hierzu erscheint folgendes Fenster: Hier können Sie eine Hier können Sie eine... - Seite 12 Homepage, um alle verfügbaren Updates schnell und einfach zu installieren. ETHERNET CONFIG dient zur Einstellung des Netzwerks bzw. dessen Parameter. c) BACKUP dient zum Sichern aller Daten des Matrix One auf ein USB-Medium (Stick, Festplatte etc.) d) RESTORE dient zur Rücksicherung eines gemachten Backups.
-
Seite 13: Midi Out Mode
Drücken Sie NEXT: -VIDEO OUTPUT MODE: Hier können Sie den Videoausgang wählen. Entweder den VGA oder den Cinch/RCA-Ausgang. Im Normalfall werden nur die Textinformationen an die Ausgänge geschickt. Wenn Sie jedoch VGA(CLONE) oder TV(CLONE) auswählen, steht der komplette Display-Inhalt an den Ausgängen zur Verfügung. -PAGE CHANGE PRELOAD schaltet die Preload-Funktion an oder aus. - Seite 14 Anzeige der Midi-Kanalnummer Slider-Volumen Navigationstaste links/rechts RESTORE macht alle Änderungen rückgängig und setzt das File in den Ursprungszustand zurück SOLO um nur den gewählten Kanal abzuhören, MUTE um den gewählten Kanal stumm zu schalten EDIT zum Aufrufen der Bearbeitungsparameter der gewählten Spur: Lautstärke und Panorama DX/SX Effektanteil...
- Seite 15 Anzahl aller in dem File verwendeten Drum-Instrumente Anwahl der Instrumente Velocityregler Anwahl der Druminstrumente RESTORE macht alle Änderungen rückgängig SOLO spielt nur Kanal 10 ab Verlassen des Editors Nach den Midi-Kanälen 1-16 stehen Ihnen zum editieren noch die Kanäle 17 bis 24 zur Verfügung.
- Seite 16 Nach öffnen des Ordner mit den Styles können Sie nun mit den Cursortasten einen Style anwählen Durch drücken von LOAD STYLE können Sie den gewünschten Style in den MATRIX ONE laden. Sie können alle Styles im Yamaha-Format .sty verwenden, die in großer Zahl im Handel erhältlich sind.
- Seite 17 Jetzt ist es an der Zeit, mal wieder bei unseren 8 virtuellen Knöpfen von Seite 8 vorbeizuschauen..5) MASTER. Dient zum editieren der Master/Monitor und Kopfhörerausgänge. Hier befinden sich auch die sog. Globalen Parameter wie Master-EQ, Master-Effekte etc. Durch drücken der Taste MASTER erscheint folgendes Menu: Panorama-Einstellungen pro Kanal Umschaltung der Eingangskanäle IN 1-2 Stereo,...
- Seite 18 d) EQ öffnet das Equalizer-Menu. Die einzelnen Frequenzen des graphischen Equalizers sind unter den jeweiligen Slidern beschrieben. Es erscheinen drei virtuelle Knöpfe: RESTORE macht alle Änderungen rückgängig PNOISE erzeugt einen Testton (ACHTUNG!!! KANN WEHTUN!! ESS übernimmt keine Haftung für zerstörte Boxen, Verstärker oder Ohren) EXIT zum Verlassen des Menus e) zum abspeichern der sog.
-
Seite 19: Crossfade
CUE/CUT Mit dieser Funktion ist es möglich, Songs nach Ihren individuellen Bedürfnissen zu schneiden. Was seit einiger Zeit für Wavefiles völlig normal ist kann MATRIX ONE auch mit Midifiles machen: Einfach und komfortabel schneiden. Im Klartext heißt das, dass ein Midifile in eine Waveform umgewandelt wird. - Seite 20 synchronisiert werden. Drücken Sie die Taste CROSSFADE (siehe Grafik S.14 unten). Mittels PAGE/VALUE können Sie nun die Tempi angleichen. Drücken Sie nun EXIT (rot) um das Menue zu verlassen. Sie haben nun die Möglichkeit YES (Speichern) oder NO (verlassen ohne speichern) zu drücken. Instrumentenliste (Soundfont) Sound Bank “...
- Seite 21 000:127 Applause St 004:123 Stream 008:126 Starship 000:128 Gun Shot St 004:125 Scratch 009:126 Burst Noise 001:057 Trumpet St Vib 004:126 Car Crash 016:005 Wurly Vibrato 001:121 Gt Cut Noise 004:127 Heart Beat 016:025 Nylon Gt o Vib 001:122 Fl. Key Click 005:123 Bubble 016:026 Mandolin 001:123 Rain...
- Seite 22 008:022 Accordion master © 2007 ESS all rights are reserved Matrix One is a trademark ESS s.r.l. This document relates to MatrixOne software version 1.31. All materials contained in this quick guide, including text, graphics, icons, are the property of Ess srl. The compilation of all content on this guide is the exclusive property of Ess srl and we reserve all the rights to change any contents without advance notice.
- Seite 24 is a trademark of ESS Verkaufsbüro Deutschland/Österreich, Am Henkelsee 25, 97346 Iphofen Tel. +49-9323-876375 - Fax +49-9323-876376 info@essound.de - www.essound.de...
