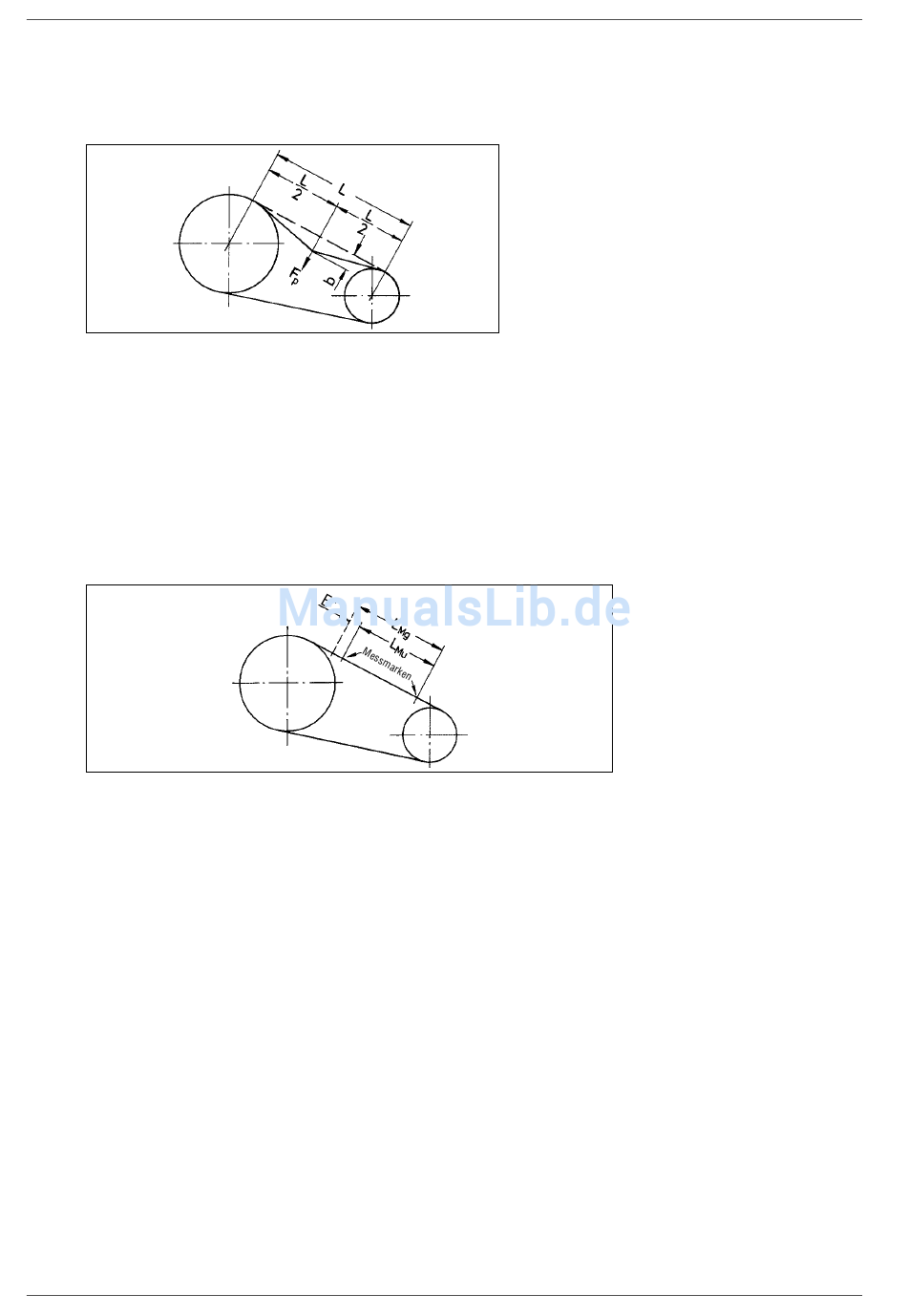

Spannvorschrift für Keilriemenantrieb (1)
Die richtige Riemenspannung ist erreicht, wenn mit der individuellen Prüfkraft F
Techn. Datenblatt erreicht ist. Alternativ auch über Frequenzmessverfahren einstellbar.
L =
b =
F =
p
Spannvorschrift für Flachriemenantrieb (2)
Die richtige Riemenspannung ist erreicht, wenn sich der Messmarkenabstand L
hat. Die Einstellung sollte in zwei Stufen mit einem zeitlichen Abstand von einigen Stunden erfolgen, um die Lager nicht
zu überlasten.
L =
Mu
L =
Mg
E* =
6.2.3 Ventilator (Freiläufer mit Direktantrieb)
Inbetriebnahme:
Transportsicherungen am Ventilatorunterbau entfernen.
„
Das Gerät muss vor Inbetriebnahme auf Transportschäden geprüft werden.
„
Das Laufrad darf die Ventilatoreinlaufdüse nicht berühren. Dies kann durch Drehen des Laufrades festgestellt wer-
„
den.
Danach muss die Drehrichtung des Motors überprüft werden. Die richtige Drehrichtung ist mit einem Richtungspfeil
„
am Laufrad bzw. Motor gekennzeichnet. Durch kurzes Einschalten des Motors lässt sich die Drehrichtung feststellen
(Achtung bei geöffneter Tür). Bei falscher Drehrichtung ist ein Umklemmen des Motors erforderlich.
Schutzleiterprüfung durchführen.
„
28
Trumlänge
Riemendurchbiegung unter der Prüfkraft F
Prüfkraft in N aus AL-KO Dokument
Messmarkenabstand am ungespannten Flachriemen
Messmarkenabstand am korrekt gespannten Flachriemen
Auflegedehnung in mm aus beiliegendem Dokument
eine Riemendurchbiegung b gemäß
p
p
um die Auflegedehnung E* vergrößert
Mu
