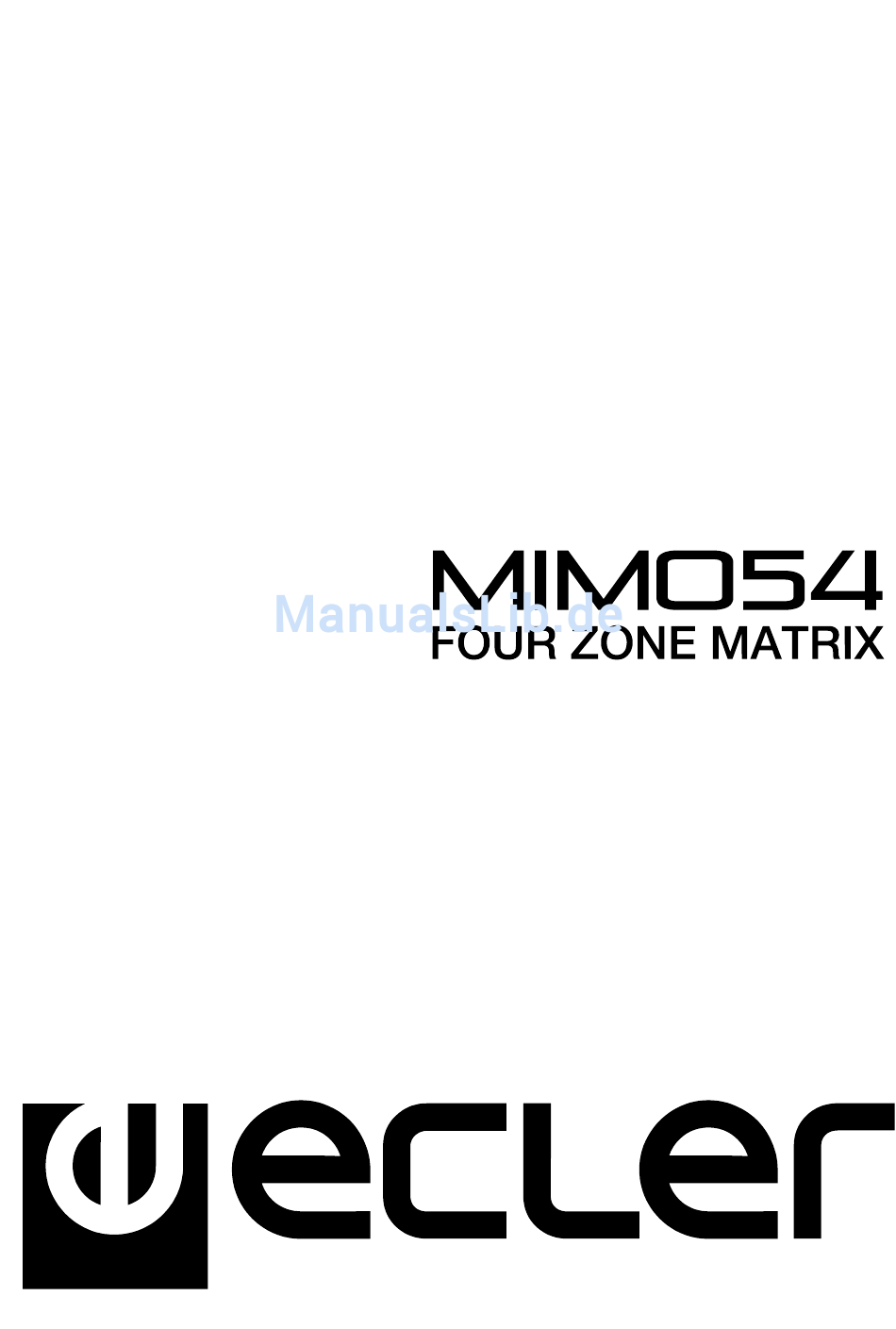

- Seite 1 USER MANUAL MANUAL DE INSTRUCCIONES NOTICE D'UTILISATION BEDIENUNGSANLEITUNG...
- Seite 29 7. FUNKTIONSBESCHREIBUNG 8. FUNKTIONSÜBERSICHT 9. KONFIGURATION 10. SEITENLAGE 11. TECHNISCHE DATEN 12. BLOCKSCHALTBILD Alle Angaben sind ohne Gewähr. Messwerte können produktionsbedingten Schwankungen unterliegen. ECLER S.A. nimmt sich das Recht heraus Veränderungen am Gerät vorzunehmen, die zur Verbesserung des Produktes beitragen.
-
Seite 30: Wichtige Vorbemerkung
1. WICHTIGE VORBEMERKUNG Wir bedanken uns für das Vertrauen, das Sie mit der Wahl unserer Audio Matrix MIMO54 in uns gesetzt haben. Um eine optimale Handhabung und die maximale Leistung zu erhalten, ist es SEHR WICHTIG, vor dem Anschluss des Geräts die in dieser Anleitung enthaltenen Hinweise aufmerksam duchzulesen und zu berücksichtigen. -
Seite 31: Anforderungen Für Die Installation
Die MIMO54 wurde speziell für die Unterbringung in 19“-Racks konstruiert, wo sie eine HE ausfüllt. Bei der Suche nach einem geeigneten Ort für die Installation Ihrer MIMO54 sollten Sie zwei Punkte ganz speziell berücksichtigen: Einerseits eine möglichst bequeme Bedienung des Geräts, und zum anderen eine leichte Zugänglichkeit für alle vorzunehmenden Anschlüsse für die ein- und... -
Seite 32: Eingang 5, Mit Vorrang
Die Stereo-LINE-Eingänge lassen Signale mit Linienpegel von 0 dBV (1 V) zu, die von CD- oder DVD-Abspielgeräten kommen oder von Multimediageräten, MP3-Playern, Radioempfängern, TV- Empfängern usw. An den MIMO54 können Sie leider NICHT DIREKT Plattenspieler anschließen, da kein Kanal über RIAA Vorverstärker verfügt. -
Seite 33: Phantomeinspeisung
KONFIGURATIONSDIAGRAMM. 5. AUSGÄNGE 5.1. Zonenausgänge Die MIMO54 hat vier Haupt- oder Zonenausgänge, alle vier sind symmetriert und mit Euroblock- Anschlüssen ausgestattet: ZONE 1, ZONE 2, ZONE 3 und ZONE 4. Der Anschluss des Euroblock-Steckers ist wie folgt auszuführen: Hot oder direktes Signal >... -
Seite 34: Wahl Des Ziels Für Eingang 5 / Mikrofonsignal Der Mpage4
Glockenspielmelodie konfiguriert sein, so wird diese als Erstes abgespielt, sobald der Druck auf die PAGE -Taste erfolgt. Bei Verwendung einer MPAGE4-Konsole mit dem MIMO54 ist auf folgende Punkte zu achten: Der Sensibilitätsschalter MIC/LINE von Eingang 5 muss in Stellung LINE stehen. -
Seite 35: Klangregelung (Equalizer)
Die Wandkonsolen für die Fernbedienung werden mit einem Standardkabel der Kategorie 5, das an beiden Enden mit RJ-45-Steckern versehen ist, mit der MIMO54 verbunden. Ein Stecker wird in eine der REMOTE-Buchsen an der Rückseite des Geräts eingesteckt (ZONE 1, ZONE 2, ZONE 3 oder ZONE 4), und der andere in der RJ-45 Buchse an der Konsole. -
Seite 36: Abhörsystem
Der gleiche Kabeltyp wird verwendet zum Anschluss einer MPAGE4 (optional) an den Stecker PAGER des MIMO54 (23). 6.7. Abhörsystem Machen Sie von der Abhör-Sektion (MONITOR) Gebrauch, um die Lautstärke und den klanglichen Inhalt der Ausgangszonen und des Eingangs 5 zu überwachen, wie in Abschnitt 5.2, Kopfhörerausgang, beschrieben. -
Seite 37: Funktionsbeschreibung
7. FUNKTIONSBESCHREIBUNG 8. FUNKTIONSÜBERSICHT 1. Platz reserviert für Schriftzug 2. LED-Anzeige, SP 3. LED-Anzeige, CLIP 4. Kanalpegel, GAIN 5. Zonenwählschalter, ZONE 6. Wählschalter lokale Bedienung / Fernbedienung, LOC / REM 7. Tiefen-Regler, BASS 8. Höhen-Regler, TREBLE 9. Lautstärke-Regler OUTPUT, VOL ZONE 10. -
Seite 38: Configuration Diagram
9. CONFIGURATION DIAGRAM 9. DIAGRAMA DE CONFIGURACIÓN 9. SCHÉMA DE CONFIGURATION 9. KONFIGURATION... -
Seite 39: Side Position
10. SIDE POSITION 10. POSICIÓN DE LOS LATERALES 10. POSITION EQUERRES 10. SEITENLAGE... -
Seite 41: Block Diagram
12. BLOCK DIAGRAM 12. DIAGRAMA DE BLOQUES 12. SCHEMA DE BLOCS 12. BLOCKSCHALTBILD...
