MAIN 24 i

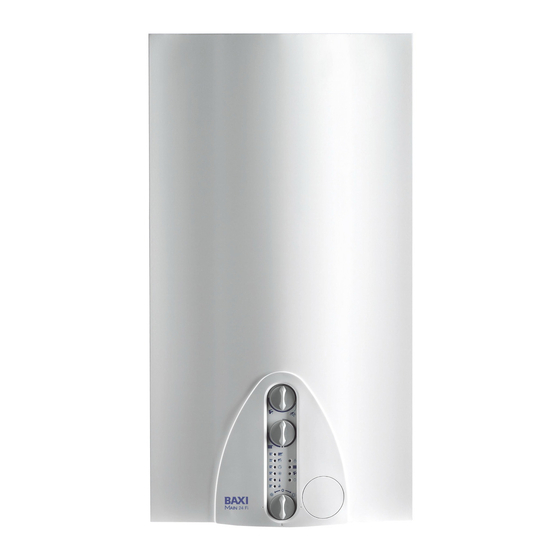

Wandgasheizkessel mit hoher Leistung
Gebrauchsanleitung
für den Verbraucher und den Installateur
BAXI
eine der führenden Firmen in Europa für die Produktion von Heiz-und Heißwassergeräte für den Haushalt (Wandgasheizkessel,
S.p.A.
Bodenheizkessel und Elektroboiler) hat das CSQ-Zertifikat gemäß den Normen UNI EN ISO 9001 erhalten.
Dieses Zertifikat bescheinigt, daß das Qualitätssystem der Firma BAXI
in Bassano del Grappa, Hersteller dieses Heizkessels, der strengsten
S.p.A.
CERTIFICAZIONE DEI SISTEMI
QUALITA' DELLE AZIENDE
die gesamte Organisation und den Produktions- /Verteilerprozeß betreffenden Norm - nämlich der (UNI EN ISO 9001) - entspricht.
UNI EN ISO 9001
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Baxi MAIN 24 i
- Seite 1 Firmen in Europa für die Produktion von Heiz-und Heißwassergeräte für den Haushalt (Wandgasheizkessel, S.p.A. Bodenheizkessel und Elektroboiler) hat das CSQ-Zertifikat gemäß den Normen UNI EN ISO 9001 erhalten. Dieses Zertifikat bescheinigt, daß das Qualitätssystem der Firma BAXI in Bassano del Grappa, Hersteller dieses Heizkessels, der strengsten S.p.A.
- Seite 2 Unsere Firma glaubt, daß Ihr neuer Heizkessel Ihren Anforderungen ent- sprechen wird. Der Kauf eines Produktes BAXI garantiert Ihnen das, was Sie sich erwarten: Eine gute Funktion und eine einfache und zweckmäßige Bedienung. Bitte legen Sie diese Anleitungen nicht beiseite ohne sie vorher gelesen zu haben: Sie enthalten nützliche Informationen für den richtigen und leistungs-...
-
Seite 3: Inhaltsverzeichnis
INHALTSANGABE Anleitungen für den Verbraucher Anweisungen vor der Installation Seite 4 Hinweise vor der Inbetriebnahme Inbetriebnahme des Heizkessels Einstellung der Raumtemperatur Einstellung der Heißwassertemperatur Füllen der Anlage Ausschaltung des Heizkessels Langer Anlagenstillstand Frostschutz (Heizkreislauf) Änderung der Gasart Anzeigen/Ansprechen der Sicherheitseinrichtungen Wartungsanleitung Anleitungen für den Installateur Allgemeine Anweisungen... -
Seite 4: Anleitungen Für Den Verbraucher
Anleitungen für den Verbraucher Anweisungen vor der Inbetriebnahme des Installation Heizkessels Dieser Heizkessel heizt das Wasser bis zu einer unterhalb des Für eine korrekte Inbetriebnahme wie folgt vorgehen: Siedepunktes bei Luftdruck befindlichen Temperatur auf. Er muß an 1) den Heizkessel mit Strom versorgen; eine Heizungsanlage und an ein Heißwasserverteilernetz angeschlossen 2) den Gashahn öffnen;... -
Seite 5: Einstellung Der Raumtemperatur
Einstellung der Der Heizkessel verfügt über einen Wasseraggregat-Differentialdruck- wächter, der bei blockierter Pumpe oder bei Fehlen von Wasser den Raumtemperatur Betrieb des Heizkessels verhindert. Die Anlage kann mit oder ohne Raumthermostat für die Kontrolle der Raumtemperatur ausgerüstet sein. Bei zeitweiligem Fehlen des Ausschaltung des Raumthermostats während des erstmaligen Einschaltens kann die Raumtemperatur durch Betätigen des Drehgriffs (5) kontrolliert werden. -
Seite 6: Anzeigen/Ansprechen Der Sicherheitseinrichtungen
Anzeigen/Ansprechen Wartungsanleitung der Sicherheitseinrichtungen Um die einwandfreie Funktionstüchtigkeit und Sicherheit des Heizkessels zu gewährleisten, lassen Sie diesen am Ende jeder Heizperiode vom technischen Kundendienst überprüfen. Betriebsartenschalter Sommer – Winter – Reset Eine sorgfältige Wartung hat immer Einsparungen beim Betrieb der Anzeige Gassperre Anlage zur Folge. -
Seite 7: Anleitungen Für Den Installateur
Anleitungen für den Installateur Allgemeine Anweisungen Anweisungen vor der Installation Achtung: Wenn sich der Wählschalter (1) in der Position Winter ( Dieser Heizkessel heizt das Wasser bis zu einer unterhalb des befindet, wird bei jeder Betätigung der Heizungseinstellvorrichtung (12) eine Wartezeit von einigen Minuten benötigt. Diese Wartezeit betrifft Siedepunktes bei Luftdruck befindlichen Temperatur auf. -
Seite 8: Schablone Für Die Befestigung Des Heizkessels An Der Wand
Schablone für die Befestigung des Heizkessels an der Wand Nach Festlegung des genauen Anbringungsortes des Heizkessels die Schablone an der Wand befestigen. Für die Installation der Anlage bei der Position der Wasser-und Gas- anschlüsse im unteren Querträger der Schablone beginnen. Bei bereits vorhandenen Anlagen und beim Auswechseln wird empfohlen, neben dem Obengenannten, außerdem beim Rücklauf des Heizkessels und unten ein Dekantierungsgefäß... -
Seite 9: Elektroanschluß
Elektroanschluß Anschluß des Raumthermostats Die elektrische Sicherheit des Gerätes ist nur dann gegeben, wenn es richtig an eine leistungsfähige Erdung angeschlossen ist, die den für das Speiseklemmenbrett (Abb. 8), wie im vorhergehenden Kapitel die Sicherheit der Anlagen gültigen Vorschriften entspricht. beschrieben, erreichen;... -
Seite 10: Gasart Ändern
Gasart ändern Der Kessel kann vom autorisierten technischen Kundendienst für die Verwendung von Methan (G 20) oder Flüssiggas (G 30, G 31) Ventil Ventil umgestellt werden. Honeywell Mod. VK 4105 M SIT Mod. SIGMA 845 Die Vorgangsweise zur Einstellung des Druckreglers ist je nach Art des verwendeten Gasventils (HONEYWELL oder SIT siehe Abbildung 9) etwas unterschiedlich. - Seite 11 Tabelle Druck beim Brenner - erbrachte Leistung mbar mbar mbar kcal/h 10,4 8.944 Verminderte Leistung 11,6 10.000 10,1 12,8 11.000 12,0 14,0 12.000 11,0 14,1 15,1 13.000 12,7 16,3 16,3 14.000 14,6 18,7 17,4 15.000 16,6 21,3 18,6 16.000 18,7 24,0 19,8 17.000...
-
Seite 12: Regelungs-Und Sicherheitsvorrichtungen
Regelungs-und Sicherheits- vorrichtungen Der Heizkessel entspricht allen Vorschriften und verfügt über folgende * Blockiersicherung der Pumpe Vorrichtungen: Wenn im Heizbetrieb 24 Stunden lang ununterbrochen kein Wärmebedarf vorliegt, wird die Pumpe automatisch 10 Sekunden * Potentiometer für die Regelung der Heizung lang in Betrieb gesetzt. -
Seite 13: Positionierung Der Zünd- Und Überwachungselektrode
Positionierung der Zünd- und Eigenschaften der an der Überwachungselektrode Heizungsplatte verfügbaren Fördermenge/Förderhöhe Die verwendete Pumpe verfügt über eine große Förderhöhe und ist für jede Heizungsanlage mit einem oder zwei Leitungen geeignet. Das in den Pumpenkörper eingebaute automatische Entlüftungsventil ermöglicht eine schnelle Entlüftung der Heizungsanlage. Abb. -
Seite 14: Funktionsplan Der Kreisläufe
Funktionsplan der Kreisläufe Heizungs- Brauch- Gas- Brauch- Heizungs- anlagen- wasser- anschluss wasser- anlagen- vorlauf ausgang eingang rücklauf Abb. 12 Zeichenerklärung: 1 Heizkesselentleerungshahn 2 Wasserdruckwächter 3 Gasventil 4 Gasrampe mit Düsen 5 Zündelektrode 6 Wasser-Abgas-Austauscher 7 NTC Sonde Heisswasser 8 Abgashaube 9 Abgasthermostat 10 NTC Sonde Heizung 11 Detektorelektrode... -
Seite 15: Anschlußplan Der Verbinder
Anschlußplan der Verbinder... -
Seite 16: Technische Eigenschaften
IP X4D (gemäß EN 60529) (*) gemäß EN 625 Die Firma BAXI befaßt sich ständig mit der Verbesserung ihrer Produkte und behält sich daher das Recht vor, die in diesen Unterlagen enthaltenen Daten jederzeit S.p.A und ohne Vorankündigung zu ändern. Diese Unterlagen sind rein informatorisch und gelten nicht als Vertrag gegenüber Dritte.
