MSI MEGA ePower 200AV+ Bedienerhandbuch
Powerline network
Vorschau ausblenden
Andere Handbücher für MEGA ePower 200AV+:
- Schnellinstallationsanleitung (24 Seiten)
Verwandte Anleitungen für MSI MEGA ePower 200AV+
Inhaltszusammenfassung für MSI MEGA ePower 200AV+
- Seite 1 MEGA ePower 200AV+ Powerline Network BEDIENERHANDBUCH (MEGA ePower 200AV+) Instant Networks für Internetzugang…und mehr! Lösung für SOHO, S MALL FFICE UND FFICE...
-
Seite 2: Inhaltsverzeichnis
........................2 IEFERUMFANG SICHERHEITSHINWEIS:......................3 KENNENLERNEN DES ADAPTERS ..................4 .....................4 THERNET CHNITTSTELLE ....................4 ASTEN DES DAPTERS -LED .......................4 DAPTER UTILITY-INSTALLATION ......................5 VERWENDUNG DER MSI UTILITY SOFTWARE ..............7 „H “ .....................7 EGISTERKARTE AUPT „P “..................10 EGISTERKARTE RIVATBEREICH „D “ .....................12 EGISTERKARTE IAGNOSE Ü... -
Seite 3: Einführung
MEGA ePower 200AV+ BEDIENERHANDBUCH 1 Einführung MEGA ePower 200AV+ (PLC-Pass-through-Produkt für Wandsteckdosen) überträgt Daten mit bis zu 200 Mbit/s über Ihr Hausstromnetz. Jede Steckdose wird dabei zum Anschluss, so dass keine zusätzliche Verkabelung erforderlich ist. Sie büßen nicht einmal einen Stromanschluss ein, da das Produkt über eine Steckdose verfügt, an die Sie Ihre Geräte bzw. -
Seite 4: Systemanforderungen
Gemeinsamer Breitband-Internetanschluss TV-over-IP- (IPTV) und Voice-over-Internet-Protokoll (VoIP) Abbildung 1-1 Datenübertragung über das Stromnetz 1.3 Systemanforderungen Betriebssystem Microsoft Windows 2000 oder XP , Vista 32-Bit Intel Pentium III oder höher, Taktrate höher als 2.0GHz empfohlen Mindestens 128MB Bildschirmauflösung Alle Auflösungen Freier Speicherplatz Mindestens 20MB Netzwerkschnittstelle Mindestens... -
Seite 5: Sicherheitshinweis
2 Sicherheitshinweis: Dieses Gerät ist für den Anschluss an AC Netzspannung konstruiert. Für Einbauhinweise lesen Sie bitte den Abschnitt „Installation“ dieses Handbuchs. Folgende Vorsichtsmaßnahmen sollten bei der Anwendung dieses Produkt beachtet werden. Lesen Sie alle Instruktionen vor der Installation und Verwendung dieses Produkts. -

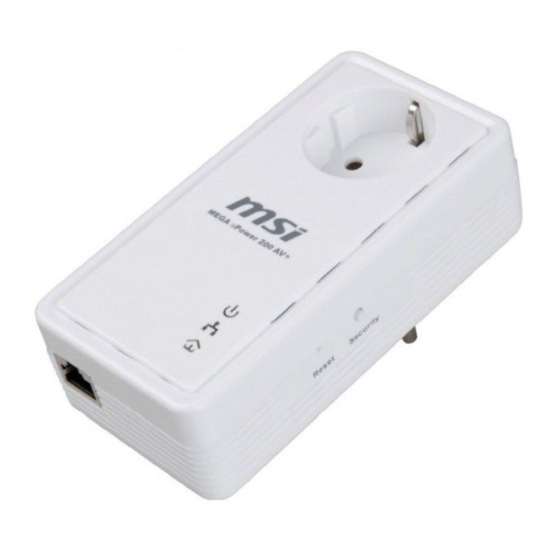

Seite 6: Kennenlernen Des Adapters
3 Kennenlernen des Adapters 3.1 Die Ethernet-Schnittstelle Ethernet: Der Ethernet-Port koppelt an ein Ethernet-Netzwerkkabel an. Das andere Ende des Kabels wird an Ihren Computer oder ein anderes Ethernet-aktives Netzwerk angeschlossen. 3.2 Die Tasten des Adapters RST: Diese Taste stellt die Werkseinstellungen wieder her und setzt das Gerät zurück. -
Seite 7: Utility-Installation
Ihren Computer neu. Nun legen Sie die Utility CD-ROM in das CD-ROM Laufwerk des Computers ein. Sie finden die Datei mit dem Utility-Setup wie folgt: X:\ ePower 200AV+\SOFTWARE\MSI ePower 200AV+ Utility_EN\Power Packet5.0. Klicken Sie auf setup.exe und auf Weiter, um fortzufahren. - Seite 8 Abbildung 4-2 Wählen des Installationsordners Abbildung 4-3 Installation abgeschlossen Klicken Sie auf „Schließen“, um die Installation abzuschließen.
-
Seite 9: Verwendung Der Msi Utility Software
5 Verwendung der MSI Utility Software 5.1 Registerkarte „Haupt“ Die Haupt Ansicht zeigt eine Liste aller Powerline Geräte die sinnvollerweise an den Computer angeschlossen sind, wenn das Dienstprogramm läuft. Das obere Anzeigenfeld zeigt lokale HomePlug Geräte, welche an die NIC (Network Interface Card) des Computers angeschlossen sind. - Seite 10 für alle Geräte angezeigt, welche im unteren Anzeigenfeld erscheinen. Gerätename Diese Spalte zeigt den voreingestellten Gerätenamen, der durch den Benutzer geändert werden kann. Ein Benutzer kann den Namen ändern, indem er die Umbenennungstaste verwendet oder auf den Namen klickt und diesen direkt abändert.
- Seite 11 Hinzufügen Diese Taste wird verwendet, um ein Remote-Gerät zum vorhandenen Netzwerk hinzuzufügen, indem das Passworts des Geräts eingegeben wird. Ein Dialogfeld erscheint, wie unter Abbildung 6 dargestellt. Das Dialogfeld ermöglicht dem Benutzer die Eingabe eines Gerätenamens und des Passworts. Ein Bestätigungsfeld erscheint, wenn das Passwort korrekt eingegeben wurde und das Gerät im Powerline-Netzwerk gefunden wurde.
-
Seite 12: Registerkarte „Privatbereich
5.2 Registerkarte „Privatbereich“ Die „Privatbereich“ Anzeige ist eine Option für den Benutzer, um die Sicherheit des logischen Netzwerks zu gewährleisten und ebenfalls, um die Geräte auszuwählen, die in das Netzwerk integriert werden sollen. Diese Anzeige ist in Abbildung 5-4 dargestellt. Alle HomePlug Geräte werden mit einem werksseitig eingestellten, logischen Netzwerk (Netzwerkname) ausgeliefert, das üblicherweise „HomePlug“... - Seite 13 verwendet werden. Wenn das neue Netzwerk-Passwort eingegeben wird, werden alle Geräte, die zuvor auf der Hauptansicht zu sehen waren, nicht mehr im neuen Netzwerk vorhanden sein, demzufolge werden die neuen Geräte nicht mit den Geräten kommunizieren, die zuvor im alten logischen Netzwerk vorhanden waren. Geräte, die zuvor mit dem gleichen logischen Netzwerk eingerichtet wurde (gleicher Netzwerkname), erscheinen in der Geräteliste nach Anwahl dieser Option.
-
Seite 14: Registerkarte „Diagnose
5.3 Registerkarte „Diagnose“ Die “Diagnose” Ansicht zeigt Systeminformationen und eine Darstellung aller Remote-Geräte an, die über einen gewissen Zeitraum gefunden wurden. Diese Anzeige ist in Abbildung 5-5 dargestellt. Das obere Anzeigenfeld zeigt technische Daten der Software und Hardware an, die auf dem Hauptrechner vorhanden sind, und die zur Kommunikation über HomePlug mit dem Powerline Netzwerk verwendet wurden. - Seite 15 Computer während eines gewissen Zeitraums gefunden wurden. Alle Geräte, die auf dem Powerline Netzwerk waren, werden hier mit einigen anderen Parametern aufgelistet. Geräte, die auf dem aktuellen, logischen Netzwerk aktiv sind, zeigen eine Übertragungsrate in der „Rate“-Spalte, Geräte auf anderen Netzwerken oder Geräte, nicht länger vorhanden sind, zeigen ein „?“...
-
Seite 16: Über Die Registerkarten
5.4 Über die Registerkarten Die Über Ansicht zeigt die Softwareversion and und gibt einen HTML-Link zur MSI-Webseite. Durch anklicken des Web-Adressfels öffnet sich ein Webbrowser und führen den Benutzer direkt auf die Webseite. Abbildung 5-6: Dialogregisterkarte Über Präferenzen Der untere Teil des Anzeigenfelds kann Optionen für das ein- oder ausschalten der... -
Seite 17: Verwendung Der Nmk-Taste
6 Verwendung der NMK-Taste Dieser Abschnitt beschreibt, wie man neue Geräte zu einem logischen HomePlug AV-Netzwerk (AVLN) hinzufügt bzw. wie man alte Geräte davon entfernt. Beides lässt sich durch Drücken der NMK-Taste bewerkstelligen. Der Fortschritt und das Ergebnis des Vorgangs lässt sich über die Power-LED verfolgen. -
Seite 18: Ein Netzwerk Verlassen
Drücken Sie die Taste bitte innerhalb einer Minute. 3. Warten Sie, bis die Verbindung hergestellt wurde. Die Power-LED blinkt an beiden Geräten in 1-Sekunden-Intervallen bis der Vorgang abgeschlossen ist. Bei Erfolg beginnt sie dauerhaft zu leuchten. Falls ein Fehler auftritt, blinkt die Power-LED am ’Addierer’ unregelmäßig bis die Taste am ’Addierer’ erneut gedrückt wird oder der ’zu Integrierende’... -
Seite 19: Verbessern Der Übertragungskapazität
7 Verbessern der Übertragungskapazität Es ist wichtig, das PLC-Produkt entsprechend den nachfolgenden "Regeln zum ordnungsgemäßen Betrieb" einzusetzen, da diese die Übertragungskapazität des Netzwerks deutlich steigern können. Es wird empfohlen, PLC-Geräte ohne Steckdose direkt an eine Wandsteckdose anzuschließen und nicht an eine Verteilerdose bzw. ein Verlängerungskabel. ×... -
Seite 20: Anhang Aspezifikationen
Anhang A Spezifikationen Chipsatz Intellon INT6400/INT1400 Protokoll HomePlug AV 1.0 Gleichzeitig mit bestehendem HomePlug 1.0 möglich Unterstützte Systeme Windows 98SE, 2000, ME, XP 32/64 bit and Vista 32/64bit Datenübertragungsrate 200Mb Modulationsband 2-30 MHz Modulationsschemata Unterstützt1024/256/64/16/8-QAM, QPSK,BPSK und ROBO Verschlüsselung 128 AES Ausgangsstrom 220 VAC 16 A Maximum，110 V AC 20 A Maximum Filtercharakteristika... -
Seite 21: Anhang Bakronyme Und Abkürzungen
Anhang B Akronyme und Abkürzungen AVLN AV In-home Logical Network, das AVLAN besteht aus einer Reihe von STAs, die den gleichen Netzwerkmitgliedsschlüssel besitzen, jedes AVLN wird von einem einzigen CCo verwaltet. Central Coordinator, Netzwerkstationen übergeordnet stellt Endgerätekennungen globale Linkbezeichnungen bereit. CSMA/CA Carrier Sense... -
Seite 22: Anhang Cüber Qos
Anhang C Über QoS PLC 200AV ermöglicht vier Ebenen der Channel Access Priority (CAP (0 – 3)). Die acht Ebenen der VLAN-Ethernet-Tags müssen auf die vier Ebenen der CAP-Priorität gemappt werden, wobei CAP 3 die höchste Priorität ist und CAP 0 die niedrigste. Die Priorität CAP 3 kann für Sprach- und Netzwerkverwaltungsframes verwendet werden, CAP 2 wird zum Streamen von Video und Musik verwendet, während CAP 1 und CAP 0 für Daten verwendet werden. -
Seite 23: Kontaktinformationen
Montag - Freitag von 8:00 bis 18:00 Uhr Bitte beachten! Wir möchten Sie darauf aufmerksam machen, dass die Sprechzeit der Supportmitarbeiter, aufgrund der hohen Frequentierung, auf drei Minuten begrenzt ist. Bitte halten Sie alle verfügbaren Unterlagen zu Ihrem MSI-Produkt bereit. Support-MSI-Anfrage-Formular: http://www.msi-computer.de/index.php?func=service Website:...
