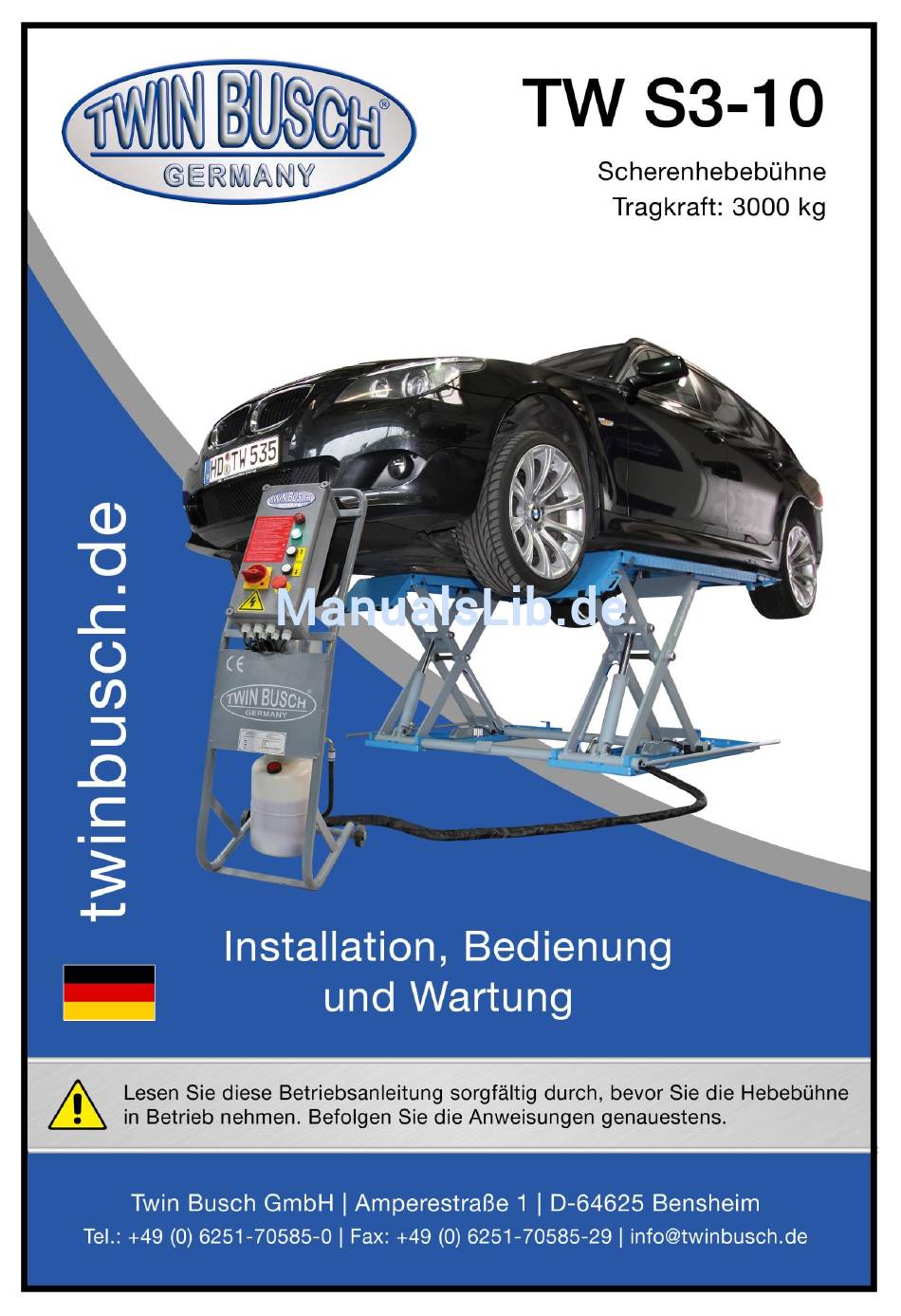

Twin Busch TW S3-10 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Twin Busch TW S3-10

  • Seite 2 Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    INHALT Wichtige Hinweise/Warnhinweise 3 - 4 Wichtige Hinweise Fachpersonal Sicherheitshinweise Warnhinweise Geräuschpegel Training Übersicht der Hebebühne 5 - 6 Allgemeine Beschreibung Technische Daten Konstruktion der Hebebühne Installation 7 - 8 Vorbereitungen vor der Installation Benötigtes Werkzeug und Ausrüstung Kontrollliste Bodenverhältnisse Sicherheitsvorkehrungen vor der Installation Installation Prüfpunkte nach der Installation...

  • Seite 4: Wichtige Hinweise

    Wichtige Sicherheitshinweise Wichtiger Hinweis Bei unsachgemäßer Installation, unsachgemäßer Bedienung, Überladung oder ungeeigneten Bodenverhältnissen wird der Hersteller keine Haftung übernehmen. Dieses Modell ist speziell für das Heben von PKW´s, welche das zugelassene Höchstgewicht nicht überschreiten, konstruiert. Benutzen Sie die Hebebühne für andere Zwecke, werden weder der Hersteller noch der Verkäufer für Unfälle oder Schäden haften.

  • Seite 5: Warnhinweise

    Warnhinweise Alle Warnhinweise sind deutlich sichtbar an der Hebebühne angebracht, um sicher zu gehen, dass der Nutzer das Gerät auf sichere und angebrachte Weise benutzt. Die Warnhinweise müssen sauber gehalten und ersetzt werden, sollten sie beschädigt oder nicht vorhanden sein. Bitte lesen Sie die Zeichen genau und prägen Sie sich deren Bedeutung für zukünftige Bedienungen ein.

  • Seite 6: Geräuschpegel

    Hochfahrens rasten die Sicherheitsrasten ein, um bei einem Defekt im Hydrauliksystem ein Abfallen zu verhindern. Sicherheitsstruktur: Technische Daten Model Tragkraft Hubgeschwindigkeit Hubhöhe Antriebsspannung TW S3-10 3000 kg 20 Sek. 1000 mm 380V/400V (3 Phasen) Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 7: Konstruktion Der Hebebühne

    Konstruktion der Hebebühne Steuereinheit Rampe Mobil-Kit Plattform Scherensystem Ölzylinder Sicherheitsraste Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 8: Installation

    Installation Vorbereitungen vor der Installation Benötigtes Werkzeug und Ausrüstung √ Bohrmaschine √ Drehmomentschlüssel √ Schraubendreher √ Gabelschlüssel Kontrollliste-Anhang 1 (Packliste) Packen Sie alle Teile aus und kontrollieren Sie mit Hilfe von Anhang 1, ob jedes Teil vorhanden ist. Bodenverhältnisse Die Hebebühne sollte auf glattem und festem Boden mit einer Druckfestigkeit von mehr als 3kg/mm², einer Ebenheit von weniger als 5 mm und einer mind.

  • Seite 9: Prüfpunkte Nach Der Installation

    Prüfpunkte nach der Installation S/N Überprüfen Sie JA NEIN Haben die zwei Plattformen dieselbe Höhe? Sind die Ölschläuche fest miteinander verbunden? Sind alle elektronischen Verbindungen vorschriftsmäßig? Sind die Ventile des Ölpumpenaggregats fest? Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 10: Bedienungsanleitung

    Bedienungsanleitung Sicherheitsvorkehrungen Kontrollieren Sie alle Verbindungen des Ölschlauchs. Sind keine Leckagen vorhanden, kann der Hebevorgang gestartet werden. Wenn die Sicherheitsvorrichtungen versagen, darf die Hebebühne nicht benutzt werden. Wenn das Fahrzeug seinen Schwerpunkt nicht in der Mitte hat, darf die Hebebühne nicht hoch- oder heruntergefahren werden.
  • Seite 11 Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 12: Ablauf Der Bedienung

    Ablauf der Bedienung Anheben Senken Schalten Sie den Schalten Sie den Hauptschalter ein Hauptschalter ein Drücken Sie den AUF-Knopf (Taster) Drücken Sie den AB-Knopf (Taster) Motor treibt die Zahnradpumpe an Die Hebebühne ist komplett heruntergefahren Zylinder bewegt die Hebebühne Die Hebebühne ist hochgefahren Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 13: Notablassfunktion Bei Stromausfall

    Bedienungsanleitung Hebevorgang 1. Lesen und verstehen Sie die Bedienungsanleitung bevor Sie mit den Arbeiten beginnen. 2. Heben Sie das Fahrzeug nur an den vom Hersteller freigegebenen Stellen an. 3. Das Fahrzeug sollte immer mittig auf der Fahrbahn stehen. 4. Heben Sie die Plattform mit dem AUF-Knopf (Taster), bis die Gummiklötze fest ans Auto gedrückt werden und vergewissern Sie sich, dass das Auto sicher sitzt 5.
  • Seite 14 Zustand 2: Der Schlitten ist eingerastet: Schrauben Sie den Verschlussstopfen auf, um die manuelle Hydraulikpumpe (optional) anschließen zu können. Betätigen Sie den Hebel der Hydraulikpumpe (optional), um den Zylinder mit Öl zu versorgen und die Verriegelung zu lösen. Befestigen Sie die Sicherheitsrasten zur Fixierung, mit zum Bsp. Kabelbindern. Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 15 Öffnen Sie die rote Bajonett-Schraube und lassen Sie die Plattformen herunter. Entfernen Sie die Chromschutzhülle und drehen Sie die rote Bayonettschraube nach links (gegen den Uhrzeigersinn). Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 16: Fehlersuche

    Fehlersuche VORSICHT: Zögern Sie nicht uns zu kontaktieren, wenn Sie den Fehler nicht selbst beheben konnten. Wir werden Ihnen so schnell wie möglich helfen. Wenn Sie uns eine genaue Fehlerbeschreibung oder Bilder schicken, können wir das Problem schneller erkennen und beheben. PROBLEME URSACHE LÖSUNG...

  • Seite 17: Technische Hinweise/Zusatzhinweise

    Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 18 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 19 Feineinstellung der Ablassgeschwindigkeit Rechte Seite von vorne Kappe abschrauben Einstellschraube justieren Herausdrehen: Bühne läuft schneller herunter Hineindrehen: Bühne läuft langsamer herunter Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 20 WICHTIGER HINWEIS: Sämtliche elektrische Anschlüsse müssen von einem Elektriker/ einer Elektrofachkraft durchgeführt werden. Anschlussbeispiel: Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 21: Wartung

    Wartung Alle Wellen, Achsen und Gelenke (siehe Zeichnung - nummeriert von 1-6) müssen geschmiert werden. Zu schmierende Teile: Bezeichnung Bereich der Kunststoffrollen Scherensystem Befestigungssegment Verbindungswelle Schmiernippel (Zylinder) Kunststoffgleiter Bitte beachten Sie, dass an den Schmiernippeln eine Fettpresse verwendet werden muss! Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 22 Tägliche Überprüfung der Teile vor der Bedienung Eine tägliche Überprüfung der Sicherheitsfunktionen bevor Sie die Hebebühne in Betrieb nehmen ist sehr wichtig - das feststellen eines Geräteausfalls vor der Nutzung erspart Ihnen Zeit, einen größeren Schaden oder gar Verletzungen. Überprüfen Sie, ob die Ölschläuche befestigt und dicht sind. Überprüfen Sie die elektrischen Verbindungen.

  • Seite 23: Anhang

    Anhang Packliste Name Drawing #/Spec. MR30 Mechanical Assembly MR30-000 Mobile kit Optional Wheel MR30-A25-B1 Prop trough MR30-A25-B2 All directional wheel MR30-A25-B3 Feet protector MR30-A1-B7 Hydraulic system MR30-A24 Inside hex screw M8*12 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 24 Allgemeines Diagramm Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 25: Diagramm Für Das Pneumatik-System

    Diagramm für das Pneumatik-System Luftzufuhr 1. Luftfilter 2. Pneumatik-Ventil 3. Pneumatik-Nebenzylinder 4. Pneumatik-Hauptzylinder Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 26: Hydraulikdiagramm

    Hydraulikdiagramm Hauptzylinder Hilfszylinder Elektrisches Ablassventil Ablass-Ventil Motor Verkopplung Getriebe-Kupplung Einweg-Ventil Überlauf-Ventil 10. Druckabfall-Schutz-Ventil 11. Dämpfer-Ventil Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 27 Schaltpläne Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 28 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 29 Code Beschreibung Kennzeichnung Menge Bemerkung Strom-Schalt-Vorrichtung CJX2-1210/AC24 Zeit-Relais ST6PA-55/AC24 Relais HH54p/AC24 Druck-Knopf LA42 Druck-Knopf LA42 Motor Sicherung Sicherung 16A / 32A 3 / 2 Sicherung Strom-Schalter Lw26GS-20/04 Begrenzungs-Schalter D4MC-5020 Glühbirne AD17 Strom-Anzeiger Transformator JBK3-63VA Kondensator 4700uf-50V Elektromagnetisches Ventil 3V210-08/DC24V Elektromagnetisches Ventil DC24V KBPC5A-35A Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 30: Aufbaubestimmungen

    Aufbaubestimmungen Befestigung / Schrauben Die Stärke des Betons muss mindestens 20 cm und 3000 PSI (2,1 kg/mm) betragen. Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 31 Ersatzteillisten: Abbildung Material English Deutsch QTY. Spez. TWS3-10-E-1 Power switch Hauptschalter LW26GS-20/04 320304001 TWS3-10-E-2 Stop button "NOT-AUS"-Taster XB2BS542C 320402002 TWS3-10-E-3 Button Taster AR22F0R-11-W 320401013 32040101 TWS3-10-E-4 Button Taster AR22F0R-20-W TWS3-10-E-5 Indicator Kontrollleuchte AD17-22G-AC24 321201001 JBK3-40VA380V-24 32010100 Transformer Transformer JBK3-40VA 32010100 TWS3-10-E-6 Transformer Transformer...
  • Seite 32 TWS3-10-E-1 HH62P-L/DC24V-10 32060100 Relay Relais A（LY2NJ） TWS3-10-E-1 Relay holder Relais Halter PTF-08A 320601009 TWS3-10-E-1 6501-6503AL-2000- 31070100 Oil lubricator Nebel-Öler Pneumatic TWS3-10-E-1 Magnetventil f. 31040100 electromagneti 3V210-08DC24V Sicherheitsraste c valve Abbildung Englisch Deutsch QTY. Spez. Material No. Welded base Grundrahmen TWS3-10-M-1 frame N-MR30-A1 614018016B...
  • Seite 33 socket Innensechskant cylinder TWS3-10-M-8 -schraube M12 * Standard 202109052 head screw M12*30 socket Innensechskant cylinder TWS3-10-M-9 -schraube Standard 202109027 head M8*12 screw M8*12 Electrical TWS3-10-M-10 TZ-8104 Endschalter 320301009 parts Cross socket Schraube TWS3-10-M-11 cap head Standard 202103008 M5*10 screw M5*10 Name in Abbildung Name in German...
  • Seite 34 Locking nut Sicherungsmutter TWS3-10-M-22 Standard 203103013 M27*3 M27 * 3 Cross socket cap TWS3-10-M-23 Schraube M6*20 Standard 202101033 head screw M6*20 Cylinder TWS3-10-M-24 Achse/Welle MR30-A17 410180041 shaft Safety lock TWS3-10-M-25 Achse/Welle MR30-A5-B14 612018001 shaft Safety lock Sicherheits- TWS3-10-M-26A assembly MR30-A5-B15 614018024 Verriegelung links (left)
  • Seite 35 Name in Abbildung Material Name in German QTY. Spez. Englisch Supporting TWS3-10-M-35 Rampenblockierung MR30-A22-B6 614018010 Ramp A TWS3-10-M-36 Rampe A MR30-A22 614018009 assembly Ramp B TWS3-10-M-37 Rampe B MR30-A23 614018011 assembly Shaft for TWS3-10-M-38 Achse für Rampe MR30-A22-B4 410180061 the ramp TWS3-10-M-39 Circlip Sicherungsring D15 Standard...
  • Seite 36 Abbildung Material S/N Name in Englisch Name in German QTY. Spez. OIL TANK Öltank 330405014 (VERTICAL TYPE) Ölfilter 330403001 OIL FILTER YG-C Ölrücklauf 330402001 OIL RETURN PIPE YH-D HEXAGON SOCKET Schraube mit CAP SCREWS WITH M8*75 8.8 Scheibe WASHER Zahnradpumpe GEAR PUMP 1PH CBK-F210/CBK-1.0F 330201003 BOLT...
  • Seite 37 330305002 Drosselventil, P-19 THROTTLE VALVE TC-VF einstellbar 330305004 P-20 CUSHION VALVE Dämpfungsventil HZYF-C1 OIL TANK Öltank P-21 REINFORCING 6254E-A4-B12 410010091 Verstärkungsplatte PLATE ABSORBING OIL P-22 Ölsaugrohr YX-BL-* PIPE Abb. 01 Abb. 02 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 38 Abb. 03 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 39 Abb. 04 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 40 Abb. 05 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 41 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 42 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 43 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 44 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 45 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 46 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 47 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 48 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
