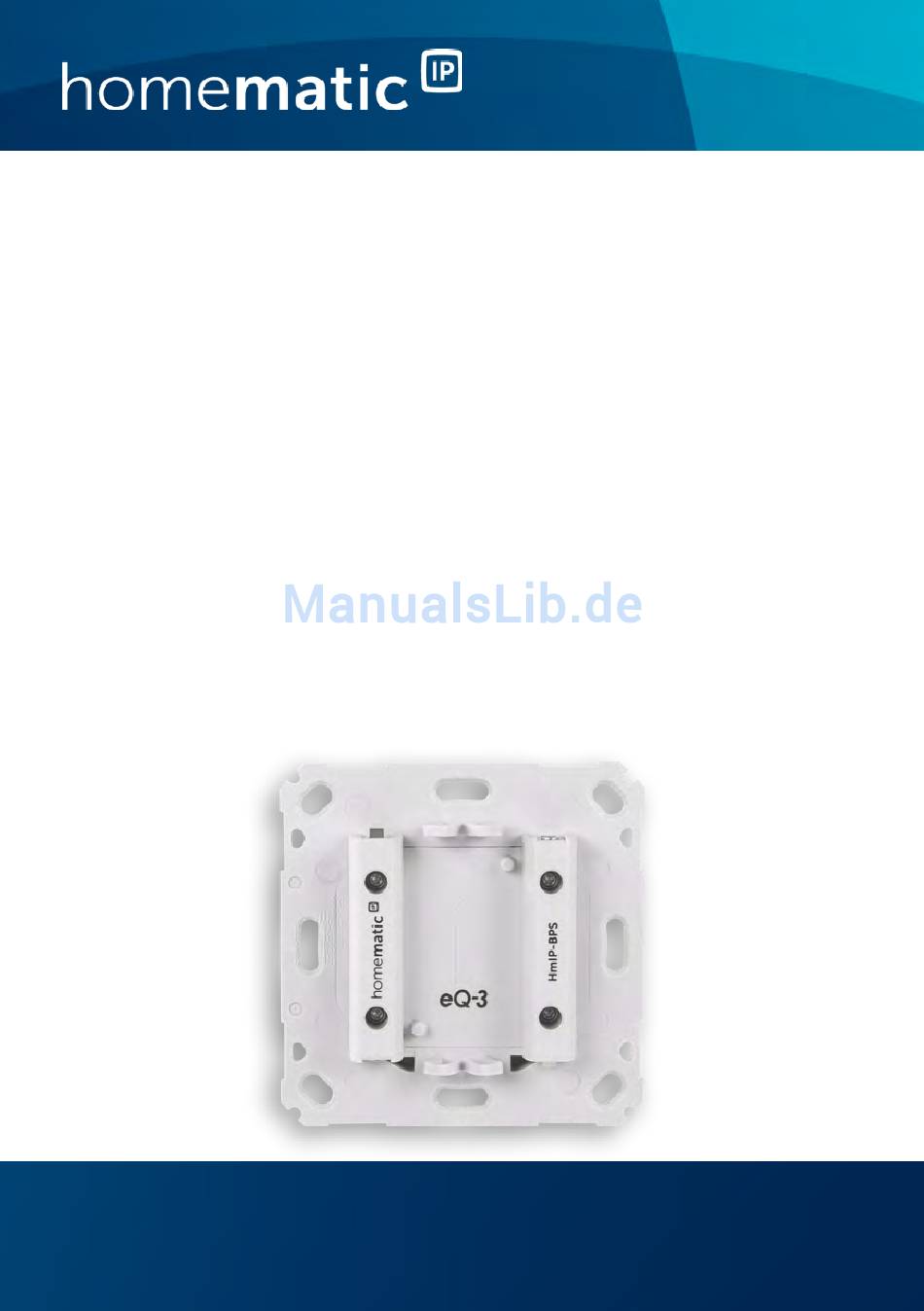

- Seite 1 Installations- und Bedienungsanleitung Installation instruction and operating manual Netzteil für Markenschalter S. 2 Power Supply Unit for brand p. 18 switches HmIP-BPS...
-
Seite 2: Lieferumfang
Lieferumfang Anzahl Bezeichnung Homematic IP Netzteil für Markenschalter Bedienungsanleitung Dokumentation © 2016 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- fältigt oder verarbeitet werden. - Seite 3 1.1 W...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Anleitung ...........6 Gefahrenhinweise ............6 Funktion und Geräteübersicht ........9 Allgemeine Informationen ...........10 Inbetriebnahme .............. 11 Installationshinweise ............11 Installation ................13 Wartung und Reinigung ..........15 Technische Daten ............16... -
Seite 6: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Homematic IP Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung über- lassen, übergeben Sie auch diese Bedienungsanleitung. - Seite 7 Gefahrenhinweise Verwenden Sie das Gerät nicht, wenn es von au- ßen erkennbare Schäden, z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen ausweist. Lassen Sie das Gerät im Zweifelsfall von einer Fachkraft prüfen. Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Ein- fluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte...
- Seite 8 Gefahrenhinweise Das beschriebene Unterputz-Netzteil ist Teil der Gebäudeinstallation. Bei der Planung und Errich- tung sind die einschlägigen Normen und Richtli- nien des Landes zu beachten. Der Betrieb des Gerätes ist ausschließlich am 230 V/50 Hz- Wechselspannungsnetz zulässig. Arbeiten am 230-V-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen.
-
Seite 9: Funktion Und Geräteübersicht

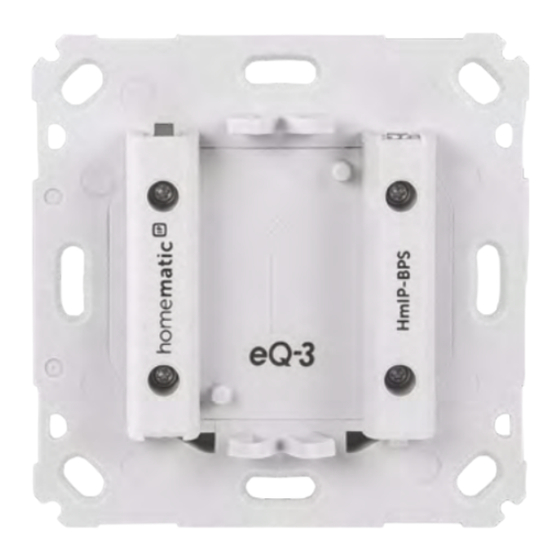

Das Gerät ist nur für den Einsatz in wohnungs- ähnlichen Umgebungen geeignet. Funktion und Geräteübersicht Das Homematic IP Netzteil für Markenschalter ermög- licht eine Stromversorgung für Homematic IP Geräte im Standard-55er-Gehäuse. Dadurch ist der Einsatz von Bat- terien für den Betrieb des angeschlossenen Geräts nicht länger notwendig. -
Seite 10: Allgemeine Informationen
Anschlussklemmen Rastnasen Batteriefach-Kontakte Allgemeine Informationen Dieses Gerät ist Teil des Homematic IP Systems und kann mit allen Homematic IP Geräten im 55er-Format kom- biniert werden (s. „5 Inbetriebnahme“ auf Seite 11). Gleichermaßen können auch batteriebetriebene Geräte im 55er-Format anderer Systeme (wie z. B. Homematic, MAX! oder FS20) mit dem Netzteil betrieben werden. -
Seite 11: Inbetriebnahme
Inbetriebnahme Hiermit erklärt die eQ-3 AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderun- gen und den anderen relevanten Vorschriften der Richtli- nie 1999/5/EG befindet. Die vollständige Konformitätser- klärung finden Sie unter www.eQ-3.de. Inbetriebnahme Installationshinweise Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Installation beginnen. - Seite 12 Inbetriebnahme Erforderliche Fachkenntnisse für die Installation: Für die Installation sind insbesondere folgende Fachkenntnisse er- forderlich: • Die anzuwendenden „5 Sicherheitsregeln“: Freischalten; gegen Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden und Kurzschließen; benachbarte, unter Spannung stehende Teile abdecken oder abschranken; • Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf.
-
Seite 13: Installation
Inbetriebnahme Zugelassene Leitungsquerschnitte zum Anschluss an das Netzteil für Markenschalter sind: Starre Leitung Flexible Leitung mit und ohne Aderendhülse [mm 0,75 – 1,50 0,75 – 1,50 Installation Für die Installation des Netzteils gehen Sie wie folgt vor: • Schalten Sie die Haussicherung des Stromkreises •... - Seite 14 Der Pfeil bzw. die Pfeile auf dem aufgesetzten Gerät sollten ebenfalls nach oben zeigen, damit eine eindeutige Kanalzuordnung möglich ist. • Schalten Sie die Haussicherung des Stromkreises wieder ein. Wie Sie das eingesetzte Gerät ins Homematic IP System integrieren können, entnehmen Sie bitte der entsprechenden Bedienungsanleitung.
-
Seite 15: Wartung Und Reinigung
Wartung und Reinigung Wartung und Reinigung Das Gerät ist wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. Reinigen Sie das Gerät mit einem weichen, sau- beren, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser an- gefeuchtet werden. -
Seite 16: Technische Daten
Technische Daten Technische Daten Geräte-Kurzbezeichnung: HmIP-BPS Versorgungsspannung: 230 V/50 Hz Schutzart: IP20 Umgebungstemperatur: 5 bis 35 °C Leistungsaufnahme: 1,1 W max. Leistungsaufnahme Ruhebetrieb: 0,12 W Ausgangsspannung: Max. Ausgangsbelastbarkeit 200 mA Leitungsart und -querschnitt: starre Leitung, 0,75–1,5 mm² flexible Leitung ohne Aderendhülse,... - Seite 17 Technische Daten Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
- Seite 32 Kostenloser Download der Homematic IP App! Free download of the Homematic IP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
