Inhaltszusammenfassung für wohner OMUS

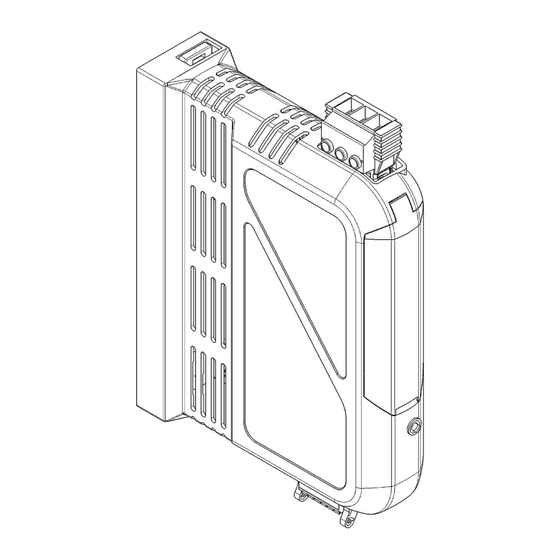

- Seite 1 OMUS® Bedienungsanleitung ® OMUS Electronic hybrid switch for resistive loads. Bedienungsanleitung / User manual Revision 8, März 2017 Revision 8, März 2017 94 799 000 A Seite 0 von 71...
- Seite 2 OMUS® Bedienungsanleitung Seite 1 von 71 94 799 000 A Revision 8, März 2017...
-
Seite 3: Inhaltsverzeichnis
Ausführungsvarianten .............................. 3 ® OMUS Überblick ..............................4 Applikation ................................5 ® Einbindung des OMUS in die Anlagensteuerung ....................6 Galvanische Trennung & Kurzschlussschutz ......................6 Leitungsschutz ................................ 8 Schaltvorgänge in der Hybridstufe .......................... 8 Einhalten der Grenzwerte bei Schaltvorgängen ..................... 8 Regelbarkeit der Ausgangsleistung ........................ -
Seite 4: Ausführungsvarianten
OMUS® Bedienungsanleitung 1 Ausführungsvarianten OMUS®30Compact Ausführung Gewicht Art.-Nr. kg/100 OMUS®30Compact, IEC 45,2 36 152 OMUS®30Compact, UL und IEC 45,2 36 157 OMUS®60Classic Ausführung Gewicht Art.-Nr. kg/100 OMUS®60Classic, IEC 45,8 36 153 OMUS®60Classic, UL und IEC 45,8 36 158 OMUS®CrossBoard Ausführung Gewicht Art.-Nr. -
Seite 5: Omus ® Überblick
Sammelschienenadapter (*Ausführung 30Compact) Laststecker Klappdeckel Plombierung Esc / Reset-Taster Steuerstecker ® Der elektronische Hybridschalter OMUS ist ein kompaktes Schaltgerät mit 36mm Baubreite. Hybridschalter besteht einer Kombination Relaiskontakten Leistungshalbleitern, integriertem Kurzschlussschutz sowie elektronischer Strom- und Temperaturüberwachung zum betriebsmäßigen Schalten von ohmschen Verbrauchern (IEC bis 25A / 400V AC;... -
Seite 6: Applikation
übertragen werden. Für eine galvanische Trennung ist ein externes Schaltelement erforderlich. Das können zum Beispiel Schütze oder Leistungsschalter sein. Im nicht ® betriebsgemäßen Zustand gibt das Störungsrelais vom OMUS eine Meldung aus. Zur Unterbindung eines ungewollten Dauerstromes im Störungsfall muss ein externes Schaltgerät für die Trennung des Lastkreises sorgen. -
Seite 7: Einbindung Des Omus In Die Anlagensteuerung
Steuerung der Anlage ist unbedingt vorzunehmen, um die maximale Anlagensicherheit zu erzielen. ® Beim Überschreiten der Grenzwerte z.B. der maximalen Schaltfrequenz besitzt der OMUS einen softwarebasierten Selbstschutz und ignoriert unzulässige Befehle der Steuerung. Die unzulässige Ansteuerung wird nicht gemeldet. - Seite 8 Typische Vertreter für die Umsetzung der galvanischen Trennung sind Schütze oder ® Leistungsschalter. Im nicht betriebsgemäßen Zustand gibt das Störungsrelais des OMUS Meldung. Zur Unterbindung eines ungewollten Dauerstromes im Störungsfall muss ein externes Schaltgerät für die Trennung des Lastkreises sorgen.
-
Seite 9: Leitungsschutz
OMUS® Bedienungsanleitung 2.4 Leitungsschutz Der Leitungsschutz der angeschlossenen Leitung erfolgt über das eingestellte Stromlimit (16A, ® 20A oder 25A). Um den Leitungsschutz des OMUS beim eingestellten Strom zu gewährleisten, müssen mindestens folgende Leitungsquerschnitte Laststecker ® eingehalten werden. Die aufgeführten Werte entsprechen der OMUS Einzelaufstellung. - Seite 10 OMUS® Bedienungsanleitung Grenzparameter kann die korrekte Funktionalität des Gerätes nicht gewährleistet werden. Die Elektronik überwacht ständig die ordnungsgemäße Ausführung der Steuerbefehle und die Stromaufnahme in allen Phasen. Um hohe Schalthäufigkeit, lange Lebensdauer und geringe Verlustleistung zu erreichen, müssen Schaltvorgänge nach folgenden Regeln erfolgen: •...
- Seite 11 OMUS® Bedienungsanleitung Beispielhafter Ein- und Ausschaltvorgang mit Hybridstufen im Detail (Stromfluss) Laststrom Relais Laststrom Halbleiter Schaltsignal Triac ON Triac ON Relais ON Zeit t in ms Bezeichnung Grenzwert Im Beispiel (Einschaltdauer der Triac) max. 20ms ca. 8ms Einschalten Triac ON ca.
-
Seite 12: Regelbarkeit Der Ausgangsleistung
OMUS® Bedienungsanleitung 2.7 Regelbarkeit der Ausgangsleistung ® Die Regelbarkeit der Ausgangsleistung des OMUS geschieht in Abhängigkeit der Ansteuerung. Im Dauerbetrieb wird der Verbraucher durchgehend angesteuert. Um die Ausgangsleistung zu verringern kann der Ausgang getaktet geschaltet werden. Der sogenannte Aussteuergrad D (duty cycle) beschreibt das Verhältnis von der Dauer des Ansteuerimpulses zur Periodendauer der Taktung: ��... -
Seite 13: Eignung Der Anwendung
OMUS® Bedienungsanleitung 2.8 Eignung der Anwendung ® Grundlage für den Einsatz des OMUS in der geplanten Applikation ist der Betrieb innerhalb der folgenden Grenzparameter. ® Elektrische Parameter OMUS Vorgabe Art des Verbrauchers ohmsche Lasten Max. Laststromstärke I 25A (IEC) 20A (UL) nc max Min. -
Seite 14: Sicherheitsbestimmungen / Errichtungshinweise
OMUS® Bedienungsanleitung 3 Sicherheitsbestimmungen / Errichtungshinweise Beachten Sie bei allen Arbeiten am Gerät die nationalen Sicherheits-, Unfallverhütungs- und Arbeitsschutzvorschriften. Werden die Sicherheitsvorschriften nicht beachtet, können hohe Sachschäden, schwere Gesundheitsschäden oder sogar Gefahr für Leib und Leben die Folge sein. Inbetriebnahme, Montage, Änderung und Nachrüstung dürfen nur von einer Elektrofachkraft ausgeführt werden! Schalten Sie das (Sammelschienen-)System vor Beginn... -
Seite 15: Produkttabelle
OMUS® Bedienungsanleitung 4 Produkttabelle Gewicht kg/100 Art.-Nr. OMUS®30Compact Elektronischer Hybridschalter IEC, 3-polig, komplett mit Sammelschienenadapter, Steuer- und Laststecker sowie 45,2 36 152 Sicherungseinsätzen 32A gG, 10 × 38 Elektronischer Hybridschalter UL und IEC,3-polig, komplett mit Sammelschienenadapter, Steuer- und Laststecker sowie... -
Seite 16: Inbetriebnahme
OMUS® Bedienungsanleitung 5 Inbetriebnahme Sicherheitshinweise und Verwendungsbereich sind zu beachten. 5.1 Anschlüsse Klemmenbelegung Steuerleitung Anschluss Bezeichnung Funktion +24V DC +24 V DC Bemessungssteuerspeisespannung Funktionserde E L2 Steuereingang für L2 E (L1 + L2 + L3) Steuereingang für L1 + L2 + L3 Warnung Meldeausgang für Warnung... -
Seite 17: Montage Und Anschluss
Steuerstecker: Signal- und Steuerleitungen am Steuerstecker anschließen und im Gerät verrasten. Anlegen der Betriebsspannungen: • ® 24V DC Betriebsspannung am OMUS anlegen! • Spannung am Sammelschienensystem anlegen! Revision 8, März 2017 94 799 000 A Seite 16 von 71... -
Seite 18: Bedeutung Der Led Anzeigen
• Autobetrieb: LEDs Dauerlicht grün (vgl. Kapitel 6.2 Übersicht Anzeigefunktionen) • Warnung: LEDs orange • ® Störung: LEDs rot + Abschaltung des OMUS 5.4 Demontage, Austausch von Geräten Freischalten des Sammelschienensystems, Sicherheitshinweise beachten! Entfernen des Steuersteckers: Entfernen des Laststeckers: ®... -
Seite 19: Austausch Einer Sicherung
OMUS® Bedienungsanleitung 5.5 Austausch einer Sicherung Freischalten des Sammelschienensystems, Sicherheitshinweise beachten! ® OMUS vom Adapter abnehmen: Sicherungsdeckel öffnen: Sicherung tauschen: Sicherungstausch nur bei demontiertem Gerät! ® ® ® OMUS auf den Adapter aufrasten: OMUS auf das Crossboard aufrasten: Auf die korrekte Position des Rastschiebers (vgl. Montageschritt 5) sowie den Verpolschutz ist zu achten! Revision 8, März 2017... -
Seite 20: Checkliste
OMUS® Bedienungsanleitung 5.6 Checkliste Am Ende der Inbetriebnahme folgende Checkliste abarbeiten und zutreffendes ankreuzen, um den sicheren Betrieb des Gerätes zu gewährleisten. Parameter Beschreibung Status Sicherung Sicherungen eingelegt und funktionstüchtig Einspeiseschnittstelle Korrekte Verrastung auf dem System Laststecker Korrekte Verrastung und Verkabelung des Laststeckers ... -
Seite 21: Bedienerschnittstellen
• Autobetrieb: LEDs Dauerlicht grün (vgl. Kapitel 6.2 Übersicht Anzeigefunktionen) • Warnung: LEDs orange • ® Störung: LEDs rot + Abschaltung des OMUS Hand ON Taster L1 Haupt LED L1 Hand LED L1 Auto(matik) LED L1 Stromlimits 16A, 20A, 25A... -
Seite 22: Übersicht Anzeigefunktionen
OMUS® Bedienungsanleitung 6.2 Übersicht Anzeigefunktionen Die detaillierte Beschreibung der verschiedenen Betriebszustände ist Kapitel 8 zu entnehmen. Auto(matik)betrieb (Haupt-LED: grün) Status Haupt-LED Auto-LED Hand-LED Stromlimits Warnung Störung Last Werkseinstellung grün grün grün (16A) geschaltet Auto(matik)betrieb 16A grün grün grün (16A) geschaltet Auto(matik)betrieb 20A grün... -
Seite 23: Eplan-Symbol
OMUS® Bedienungsanleitung 6.3 Eplan-Symbol Revision 8, März 2017 94 799 000 A Seite 22 von 71... -
Seite 24: Schaltungsvarianten
OMUS® Bedienungsanleitung 6.4 Schaltungsvarianten Anwendungen Last Bei Anwendungen ohne Bei 2-pol. Anw. ohne Der Betrieb in gegen Neutralleiter Neutralleiter darf nur Neutralleiter darf einpoligen können beliebig allpolig L1+L2+L3 nur allpolig L1+L2+L3 Netzen ist (einzeln oder (Anschluss 4 (Anschluss 4 unzulässig! -
Seite 25: Konfiguration Des Omus
® 7 Konfiguration des OMUS ® Das Einstellungsmenü ermöglicht dem Anwender den OMUS entsprechend der Applikation zu konfigurieren. Die Einstellung der Stromlimits in den Stufen 16A, 20A und 25A ist vom Anwender gemäß den Anforderungen und Grenzen der Anlage vorzunehmen. -
Seite 26: Menüstruktur
OMUS® Bedienungsanleitung 7.1 Menüstruktur Anhand der nachfolgenden Abbildung wird die Menüstruktur graphisch beschrieben. Die anschließenden Seiten beschreiben die Einstellungen für eine oder alle drei Phasen. Hauptanzeige Select 30s / Reset Stromlimit einstellen 3-phasig Select 30s / Reset Betriebsart einstellen 3-phasig... -
Seite 27: Dreiphasige Einstellungen
OMUS® Bedienungsanleitung 7.2 Dreiphasige Einstellungen Die dreiphasige Einstellung des Stromlimits ist nachfolgend abgebildet: Hauptanzeige Change Select Change Change Change Stromlimit einstellen 3-phasig Enter Enter Enter Select Betriebsart einstellen 3-phasig Stromlimit 3-phasig gespeichert Die dreiphasige Einstellung der Betriebsart ist nachfolgend abgebildet:... -
Seite 28: Einphasige Einstellungen
OMUS® Bedienungsanleitung 7.3 Einphasige Einstellungen Die einphasige Einstellung eines Stromlimits ist nachfolgend abgebildet: Betriebsart einstellen 3-phasig Change Select Change Change Change Stromlimit einstellen L1 Enter Enter Enter Select Betriebsart einstellen L1 Stromlimit L1 gespeichert Die einphasige Einstellung eines Betriebsmodus ist nachfolgend abgebildet:... -
Seite 29: Wiederherstellung Des Werkszustands
7.4 Wiederherstellung des Werkszustands Bei Auslieferung sind alle Phasen auf Auto(matik)betrieb und die Stromlimits auf 16A ® eingestellt. Um den OMUS in den Auslieferungszustand zurückzusetzen, sind die Select- und Enter-Taste gleichzeitig zu drücken. Alle LEDs leuchten beim gleichzeitigen Tastendruck auf und zeigen durch mehrmaliges Blinken die erfolgreiche Wiederherstellung des Auslieferungszustands an. -
Seite 30: Funktionsbeschreibung
OMUS® Bedienungsanleitung 8 Funktionsbeschreibung Das Gerät verfügt über verschiedene Betriebszustände: • Auto(matik)betrieb • Handbetrieb • Einstellungsmenü • Warnungs- und Störungszustände • Standby-Modus Warnungen werden bei laufendem Betrieb ausgegeben. Störungen schalten die Last ab. Durch gleichzeitiges Drücken der „Select-Taste“ + „Enter-Taste“ kann der Hybridschalter auf den ursprünglichen Auslieferzustand zurückgesetzt werden. -
Seite 31: Warnung
Phasenausfall / Sicherung ausgelöst ® Im Betrieb wird vom OMUS die anliegende Spannung sammelschienenseitig überwacht. Fällt die gemessene Spannung auf unter 42V AC wird ein Phasenausfall detektiert. Die betroffene Haupt-LED blinkt orange und die eingestellte Stromlimit-LED blinkt grün. Das Warnungsrelais gibt Meldung. -
Seite 32: Störung
Abkühlung des OMUS quittiert sich die Warnung selbst. Der laufende Betrieb wird nicht unterbrochen. 8.5 Störung ® Folgende überwachte Parameter können beim OMUS zu Störungen führen. Diese sind: • Fehlende 24V Steuerspannung • Starker Überstrom - Stromlimit um mehr als 15% überschritten •... -
Seite 33: Quittieren Von Meldungen
OMUS® Bedienungsanleitung Starker Überstrom Übersteigt der gemessene Laststrom das eingestellte Stromlimit um mehr als 15%, wird die betroffene Last abgeschaltet. In der betroffenen Phase wird die Haupt-LED rot und die eingestellte Stromlimit-LED blinkt grün. Das Störungsrelais gibt dauerhaft Meldung. Nach Beseitigung der Ursache für den Überstrom, ist die Quittierung der Störmeldung notwendig... -
Seite 34: Technische Daten
OMUS® Bedienungsanleitung 9 Technische Daten Umgebungsbedingungen Umgebungstemperatur -5°C bis 35°C im Schaltschrank bei Temperaturen bis 55°C bzw. Verbundanordnung siehe Derating Verschmutzungsgrad 2, im Gehäuse Überspannungskategorie II, Lastebene Hauptstromkreise Schaltungsprinzip 3 getrennte Schaltstufen mit Bypass L1, L2, L3 Anzahl der Hauptstromkreise 3 unabhängige Stromkreise L1, L2 und L3 für... -
Seite 35: Steuerstromkreise
OMUS® Bedienungsanleitung Zeiten Max. Schaltfrequenz Min. Dauer des Ansteuerimpulses 100ms Min. Einschaltdauer der Last 100ms Min. Ausschaltdauer der Last 100ms Max. Einschaltverzögerung 80ms Max. Ausschaltverzögerung 80ms Steuerstromkreise Bemessungssteuerspeisespannung U nach IEC 60947-1 24V DC UL 508 26,5V DC Steuerspeisespannung, Schaltpegel „Sicher aus“... - Seite 36 OMUS® Bedienungsanleitung Derating bezogen auf 25A Dauerstrom auf Sammelschienensystem nach IEC 61439-2 Aufstellung in Umgebung bis 35°C 45°C 55°C Einzelaufstellung / Abstand ≥ 36mm RDF = 1,0 RDF = 0,9 RDF = 0,8 Anordnung mit Abstand ≥ 9mm RDF = 0,9...
- Seite 37 OMUS® user manual ® OMUS Electronic hybrid switch for resistive loads. User manual Revision 8, March 2017 Revision 8, March 2017 94 799 000 A Page 36 of 71...
- Seite 38 OMUS® user manual Contents Design variants ............................... 38 ® OMUS Overview ..............................39 Application ................................40 ® Incorporation of OMUS into process control ....................... 41 Galvanic isolation & short-circuit protection ......................41 Line protection ..............................43 Switching processes in the hybrid switch ......................43 Adhering to limit values in switching processes ....................
-
Seite 39: Design Variants
OMUS® user manual 1 Design variants OMUS®30Compact Type Pack Size Weight Part No. kg/100 OMUS®30Compact, IEC 45.2 36 152 OMUS®30Compact, UL and IEC 45.2 36 157 OMUS®60Classic Type Pack Size Weight Part No. kg/100 OMUS®60Classic, IEC 45.8 36 153 OMUS®60Classic, UL and IEC 45.8... -
Seite 40: Omus Overview
OMUS® user manual ® 2 OMUS Overview OMUS® Electronic hybrid switch for resistive loads. Busbar adapter (*version 30Compact) Load plug Hinged cover Lead sealing Esc / Reset button Control plug ® The OMUS electronic hybrid switch is a compact switching device with a width of 36 mm. The... -
Seite 41: Application
No powerful electrostatic charges may ® be transferred to the OMUS from the load side. An external switching element is required for galvanic isolation. This could be a contactor or circuit breaker, for example. In a non- ®... -
Seite 42: Incorporation Of Omus Into Process Control
2.3 Galvanic isolation & short-circuit protection ® The device does not have an internal galvanic isolation. In the event of an error, OMUS switches off as normal without being fully galvanically isolated. An external switching element is required for galvanic isolation. The galvanic isolation can be realized on the part of the feed. - Seite 43 OMUS® user manual ® The galvanic isolation can also be realized between OMUS and corresponding load. Galvanic isolation on the part of the load: load Common devices for the implementation of a galvanic isolation are contactors or circuit ® breakers. In a non-operational status, the OMUS error relay will issue a signal.
-
Seite 44: Line Protection
The interplay of both technologies is referred as hybrid switch. When OMUS switches on, the semi- conductor carries the current so that the relay can be switched on with low wear. The continuous current then flows through the relay, which generates significantly lower power loss in comparison to the semi-conductor. - Seite 45 OMUS® user manual performance of the control commands and the power consumption in all phases. Switching processes must be conducted in line with the following rules in order to achieve a high switch rate, long lifetime and low power loss: •...
- Seite 46 OMUS® user manual Exemplary switch on and off process with hybrid switches in detail (current flow) Triac ON Triac ON Relay ON Designation Limit value In example (Switch on duration of Triac) max. 20ms approx. 8ms switch on Triac ON approx.
-
Seite 47: Adjustability Of The Power Output
OMUS® user manual 2.7 Adjustability of the power output ® The adjustability of the power output of OMUS occurs depending on the actuation. In continuous operation, the consumer is continuously actuated. The output can be switched in a timed manner to reduce the power output. The duty cycle D is characterized by the relationship between duration of the actuation impulse and period duration of the timing: ��... -
Seite 48: Suitability Of The Application
OMUS® user manual 2.8 Suitability of the application ® The basis for the use of OMUS in the planned application is operation within the following limit parameters. ® Electrical parameters OMUS Specification Type of load resistive loads Max. load current I... -
Seite 49: Safety Instructions / Installation Instructions
OMUS® user manual 3 Safety instructions / Installation instructions Obey all national safety, accident prevention and industrial safety regulations when carrying out work on the device. Failure to obey safety instructions may result in a good deal of property damage, severe health damage or even danger to life and limb. The device may only be commissioned, installed, modified and retrofitted by a trained electrician. -
Seite 50: Product Table
OMUS® user manual 4 Product table Type Pack Weight kg/100 Part No. Size OMUS®30Compact Electronic hybrid switch IEC, 3-pole, complete with busbar adapter, 45.2 36 152 control and load plug and fuse links 32A gG, 10 x 38 Electronic hybrid switch UL and IEC, 3-pole, complete with busbar adapter, control and load plug and fuse links Class CC 30A time 45.2... -
Seite 51: Commissioning
OMUS® user manual 5 Commissioning Refer to the safety instructions and area of use. 5.1 Connections Terminal assignment control cable Connection Designation Function +24V DC +24 V DC design control supply voltage Functional ground E L2 Control input for L2... -
Seite 52: Installing And Connecting The Main Circuits
Connect signal and control cables to the control plug and lock it into the device. Applying the operating voltage: • ® Apply 24V DC operating voltage to the OMUS • Apply voltage to the busbar system! Page 51 of 71 94 799 000 A... -
Seite 53: Meaning Of The Led Indicators
Auto(matic) mode: LEDs permanently green (compare chapter 6.2 Overview of display functions) • Warning: LEDs orange • ® Error: LEDs red + OMUS switched off 5.4 Disassembly and replacing devices Disconnect power to the busbar system, obey safety instructions! Remove the control plug: Remove the load plug ®... -
Seite 54: Replacing A Fuse
OMUS® user manual 5.5 Replacing a fuse Disconnect power to the busbar system, obey safety instructions! Remove the OMUS® from the adapter: Open fuse cover: Exchange fuse: Do not exchange the fuse before dismantling! ® ® ® Snap the OMUS... -
Seite 55: Checklist
OMUS® user manual 5.6 Checklist Work through the following checklist at the end of commissioning and check all corresponding points to guarantee the safe operation of the device. Parameter Description Status Fuse Fuses in place and functional Busbar adapter Correct locking with the system ... -
Seite 56: User Interface
Normal operation: LEDs permanently green (compare chapter 6.2 Overview of display functions) • Warning: LEDs orange • ® Error: LEDs red + OMUS switched off Hand ON button L1 Main LED L1 Manual LED Auto(matic) LED L1 Current limits 16A, 20A, 25A... -
Seite 57: Overview Of Display Functions
OMUS® user manual 6.2 Overview of display functions The detailed description of the different operation modes is shown in chapter 8. Auto(matic) mode (main LED: green) Status Main LED Auto LED Manual Current limits Warning Error Load Factory setting Green... -
Seite 58: Eplan Symbol
OMUS® user manual 6.3 Eplan symbol Page 57 of 71 94 799 000 A Revision 8, March 2017... -
Seite 59: Switching Variants
OMUS® user manual 6.4 Switching variants Usage of load For applications For 2-pole usage without Not suitable for against neutral without a neutral neutral conductor, the operating in conductor offers conductor, the usage usage of the 3-phase single-phase switching as... -
Seite 60: Configuration Of Omus
7 Configuration of OMUS ® The settings menu allows the user to configure OMUS in line with the application. The setting of the current limits at the levels 16A, 20A and 25A must be done by the user in accordance with the requirements and limits of the installation. -
Seite 61: Menu Structure
OMUS® user manual 7.1 Menu structure The menu structure is visualized in the following diagram. The following pages visually describe the settings for single phase or all three phases. Main display Select 30s / Reset Set 3-phase current limit Select... -
Seite 62: Three-Phase Settings
OMUS® user manual 7.2 Three-phase settings The three-phase setting of the current limits is pictured as follows: Main display Change Select Change Change Change Set 3-phase current limit Enter Enter Enter Select Set 3-phase operating mode Current limit saved in 3-phase... -
Seite 63: Single-Phase Settings
OMUS® user manual 7.3 Single-phase settings The single-phase setting of a current limit is pictured as follows: Set 3-phase operating mode Change Select Change Change Change Set current limit L1 Enter Enter Enter Select Set operating mode L1 Current limit L1 saved... -
Seite 64: Restoring To Factory Settings
This simultaneous pressing of the buttons will cause all LEDs to be illuminated and display the successful restoration of the delivery status by flashing multiple times. All settings will be ® overwritten and the factory status will configure OMUS to three-phase in auto(matic) mode with a current limit of 16A. -
Seite 65: Function Description
OMUS® user manual 8 Function description The device has various operating states: • auto(matic) mode • manual mode • settings menu • warning and error states • standby mode Warnings are issued during running operation. Errors turn the load off. The factory settings can be restored by pressing the "select"... -
Seite 66: Warning
OMUS® user manual 8.4 Warning The following statuses will lead to a warning: • Phase failure / Blown fuse • Load failure • Minor overcurrent - current limit reached • Minor overtemperature - temperature warning above 65 °C PLC integration of warnings and avoidance of false alarms: Warnings below 500ms should not be evaluated. -
Seite 67: Error
No 24V control voltage ® If there is no 24V control supply voltage at OMUS (input 1 or 7 at control plug), the error relay will issue a signal. Revision 8, March 2017 94 799 000 A... -
Seite 68: Acknowledgement Of Messages
OMUS® user manual Major Overcurrent If the measured load current exceeds the set current limit by more than 15%, the affected load is shut down. In the affected phase, the main LED turns red and the set current limit LED will flash green. -
Seite 69: Technical Data
OMUS® user manual 9 Technical data Ambient conditions Ambient temperature -5°C to 35°C in control cabinet; for temperatures up to 55°C or group layout see derating Pollution degree 2, in the housing Overvoltage category II, Load level Main circuits Switching principle... - Seite 70 OMUS® user manual Timing Max. switching frequency Min. duration of actuation ports 100 ms Min. switch on duration of load 100 ms Min. switch off duration of load 100 ms Max. switch on delay 80ms Max. switch off delay 80ms...
- Seite 71 OMUS® user manual Derating relative to 25A continuous current through busbar system according to IEC 61439-2 Installation ambient temperature up to 35°C 45°C 55°C Single installation/Gap ≥ 36mm RDF = 1.0 RDF = 0.9 RDF = 0.8 Layout with gap ≥ 9mm RDF = 0.9...
- Seite 72 OMUS® user manual Page 71 of 71 94 799 000 A Revision 8, March 2017...
