- Seite 1 Gebrauchsanleitung S -Hub Systeme - die verbinden...
- Seite 2 Leitungen im Putz verborgen sind, informieren Sie sich anhand Ihrer Installationspläne oder wenden Sie sich an einen Fachmann. Achtung! Verwenden Sie nur das mitgelieferte Netzteil, oder ein Original-Ersatz- teil (Ackermann Bestellnummer: 27416AA), um eine Beschädigung des -Hub zu vermeiden. Durch die Verwendung eines anderen Netzteils verlieren Sie die Garantieansprüche! Achtung! -Hub wurde als zuverlässiges und betriebssicheres Gerät ent-...
-
Seite 3: Inhaltsverzeichnis
Inhalt Bevor Sie loslegen Zu Ihrer Sicherheit Lieferumfang Einsatzmöglichkeiten Anschlüsse und Anzeigen Gerätevarianten Montage des S -Hub Wahl des Aufstellungs-/ Montageortes Nutzung als Tischgerät Nutzung als Wandgerät Anschluss des S -Hub Anschluss der Verkabelung zu den ISDN-Endgeräten Anschluss an den NTBA oder die Tk-Anlage Anschluss des notbetrieb- fähigen ISDN-Endgerätes... -
Seite 4: Bevor Sie Loslegen
Bevor Sie loslegen Mit dem Ackermann S -Hub haben Sie sich für ein hochwertiges und zukunfts- sicheres Produkt entschieden. Der S -Hub passt sich problemlos in vorhande- ne Installationen ein. Sie können Ihre bestehende Verkabelung, die normaler- weise sternförmig vom alten Telefonverteiler ausgeht, weiternutzen. Diese Art der Verkabelung läßt die urspüngliche ISDN-Spezifikation nicht zu. -
Seite 5: Einsatzmöglichkeiten
s ein RJ45-Westernanschlußkabel s Befestigungsmaterial (Dübel und Schrauben) Werfen Sie die Verpackung nicht unbedingt weg. Dann können Sie den Hub im Falle eines Umzugs oder bei Reklamationen sicher verpacken und transportieren. Führen Sie die Verpackung, wenn Sie sie nicht mehr benötigen, der entsprechenden Verwertungsstelle zu. -
Seite 6: Anschlüsse Und Anzeigen

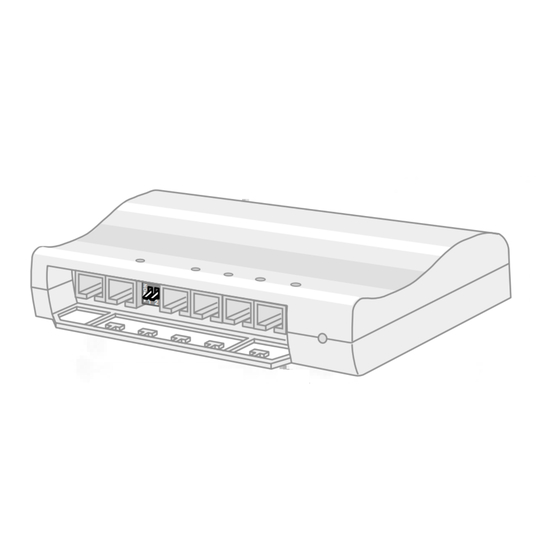

Anschlüsse und Anzeigen Die Anschlüsse des S -Hub sind zu einer Anschlussleiste zusammengefasst. Rechts neben der Anschlussleiste befindet sich eine Betriebsanzeige. Die Spannungsversorgung erfolgt über das mitgelieferte Steckernetzteil, dessen Stecker in eine Klinkenbuchse gesteckt wird. In der nachfolgenden Abbildung ist die Lage der Anschlüsse und der Anzeigen des S -Hub dargestellt. -
Seite 7: Montage Des S -Hub
Montage des S -Hub Sie können den -Hub als Tischgerät oder als Wandgerät betreiben. Daher passt er sich den Erfordernissen Ihrer Installationsumgebung optimal an. Wahl des Aufstellungs-/Montageortes Wenn Sie das mitgelieferte RJ45-Westernanschlußkabel verwenden möch- ten, sollte der ausgewählte Ort nicht weiter als 0,5 Meter vom NTBA entfernt sein. -
Seite 8: Nutzung Als Tischgerät
Achtung! -Hub wurde als zuverlässiges und betriebssicheres Gerät ent- wickelt und gefertigt. Dennoch sollten Sie durch die Wahl des Auf- stellungs- bzw. Montageortes äussere Einflüsse vermeiden, die die Elektronik des Gerätes gefährden könnten. Wählen Sie zur Montage des -Hub einen trockenen und nicht explosionsgefährdeten Standort. -
Seite 9: Anschluss Des S -Hub
Anschluss des S -Hub Der Anschluss des -Hub erfolgt in vier Schritten. Die Reihenfolge der ein- zelnen Schritte können Sie dabei frei wählen: s Anschluss der Verkabelung zu den ISDN-Endgeräten s Anschluss an den NTBA oder die Tk-Anlage s Anschluss des nobetriebfähigen Endgerätes (optional) s Kontrolle der Terminierung des S... -
Seite 10: Anschluss Der Verkabelung Zu Den Isdn-Endgeräten
Anschluss der Verkabelung zu den ISDN-Endgeräten Über Endgerätekabel können Sie ISDN-Endgeräte direkt oder s weitere Anschlussdosen einer sternförmigen Verkabelung oder s vorhandene Patch-Felder über Patch-Kabel anschließen. Führen Sie die benötigten Endgerätekabel zum S -Hub und sichern Sie diese gegen Zugbelastung. Befestigen Sie die Kabelenden an den Anschlüssen des -Hub mit der Bezeichnung „OUTPUT”. - Seite 11 Gerätevariante mit Schraubklemmen 1) Stecken Sie einen Schraubendreher in das entsprechende Loch auf der Gehäuseoberseite und hebeln Sie die gewünschte Schraubklemme hin- aus, wie in der nachfolgenden Abbildung dargestellt. Bild 05: Das Lösen einer Schraubklemme 2) Verbinden Sie die einzelnen Adern des Verbindungskabels mit den entspre- chenden Klemmen einer der Schraubklemmen (OUTPUT).
-
Seite 12: Anschluss An Den Ntba Oder Die Tk-Anlage
Anschluss an den NTBA oder die Tk-Anlage Sie können den S -Hub schnell und einfach über das mitgelieferte RJ45- Westernanschlußkabel an den NTBA oder die Tk-Anlage anschließen. Der NTBA hat in der Regel zwei RJ45-Westernbuchsen, die Sie beide für den Anschluß... -
Seite 13: Anschluss Des Notbetriebfähigen Isdn-Endgerätes
Anschluss des notbetriebfähigen ISDN-Endgerätes Sollte die Stromversorgung einmal ausfallen, sind in der Regel NTBA und Tk-Anlage mit den angeschlossenen Endgeräten ausser Betrieb. Damit trotzdem gewährleistet ist, daß Sie mit mindestens einem Endgerät, z.B. einen Telefon oder einem Fax, weiter kommunizieren können, können Sie an den -Hub ein dafür geeignetes notbetriebfähiges ISDN-Endgerät ansch- ließen. -
Seite 14: Terminierung Des S -Bus
a2 a1 b1 b2 a2 a1 b1 b2 a2 a1 b1 b2 1a 1b 2a 2b IAE–Anschlussdose UAE-Anschlussdose WAEG-Anschlussdose Bild 07: Die Anschlussleisten der unterschiedlichen Anschlussdosen (INPUT-Port) Terminierung des S -Bus Bei einer mit Bild 02 vergleichbaren Installation befindet sich der -Hub am Ende des sogenannten Eingangs-S -Bus, der am NTBA beginnt. -
Seite 15: Anschluss An Den Erweiterten Passiven Bus
Anschluss an den erweiterten passiven Bus Beim Betrieb des -Hub am sogenannten „erweiterten passiven Bus” können Sie längere Kabel verwenden als in Tabelle 01 wiedergegeben. Ob Sie mit Ihrer Tk-Anlage oder dem NTBA diesen Betriebsmodus ermöglichen können, entnehmen Sie bitte den entsprechenden Bedienungsanleitungen. Hinweis! Bei handelsüblichen NTBAs muß... -
Seite 16: Inbetriebnahme
Benutzen Sie keine scharfen Reinigungsmittel. Garantiebedingungen Für den S -Hub übernimmt Ackermann eine Garantie von 24 Monaten, gerech- net ab Datum des Kaufbeleges des Händlers, unter Ausschluss von Schadenersatz, Wandlung oder sonstigen Ansprüchen. Bitte heben Sie zum Nachweis des Kaufdatums Ihren Kaufbeleg auf. -
Seite 17: Zulassung
Zulassung Der S -Hub erfüllt die Anforderungen der folgenden derzeitigen Europäischen Richtlinien: s 89/336 EWG Elektromagnetische Verträglichkeit s 91/263 EWG Telekommunikationsendeineinrichtungen s 73/23 EWG Niederspannungsrichtlinie Die CE-Konformität wurde nachgewiesen, die entsprechenden Unterlagen sind beim Hersteller hinterlegt. -
Seite 18: Technische Daten
Technische Daten s „1 auf 4“ - Verteilung des S -Busses zur Realisierung sternförmiger Systemverkabelung s Erhöhung der Reichweite eines S -Mehrgeräte-Anschlusses s Western-Anschlußtechnik (RJ45) oder zweiteilige Schraubklemmen s EG-Zulassung s Anschlußport für Notbetrieb s Gerät kann wahlweise an der Wand montiert werden oder als Tischgerät betreiben werden. -
Seite 19: Fachwortverzeichnis
Fachwortverzeichnis Anschlussdose Standardisierte Dose, an der ISDN-Geräte angeschlossen werden. Es sind drei unterschiedliche Typen von Anschlussdosen bei ISDN gebräuchlich (IAE, UAE, WEAG). DIP-Schalter Miniaturschalter mit den Stellungen Ein und Aus, Trivialbezeichnung auch “Mäuseklavier”. Dient beim S -Hub der Terminierung des S -Bus. - Seite 20 „anwendungsneutralen, strukturierten Verkabelung (EN 50173)” verwendet wird. Dabei handelt es sich um ein genormtes komplettes Verkabelungssystem für Bürokommunikation, das auch Ackermann geliefert wird, bestehend WAEG- Anschlussdosen, hochwertigem, geschirmtem Kabel und einem WAEG- Patchfeld. Eine WAEG-Anschlussdose dient dem Anschluss von Datenendgeräten, beispielsweise von ISDN-Endgeräten.
-
Seite 21: Bohrschablone
