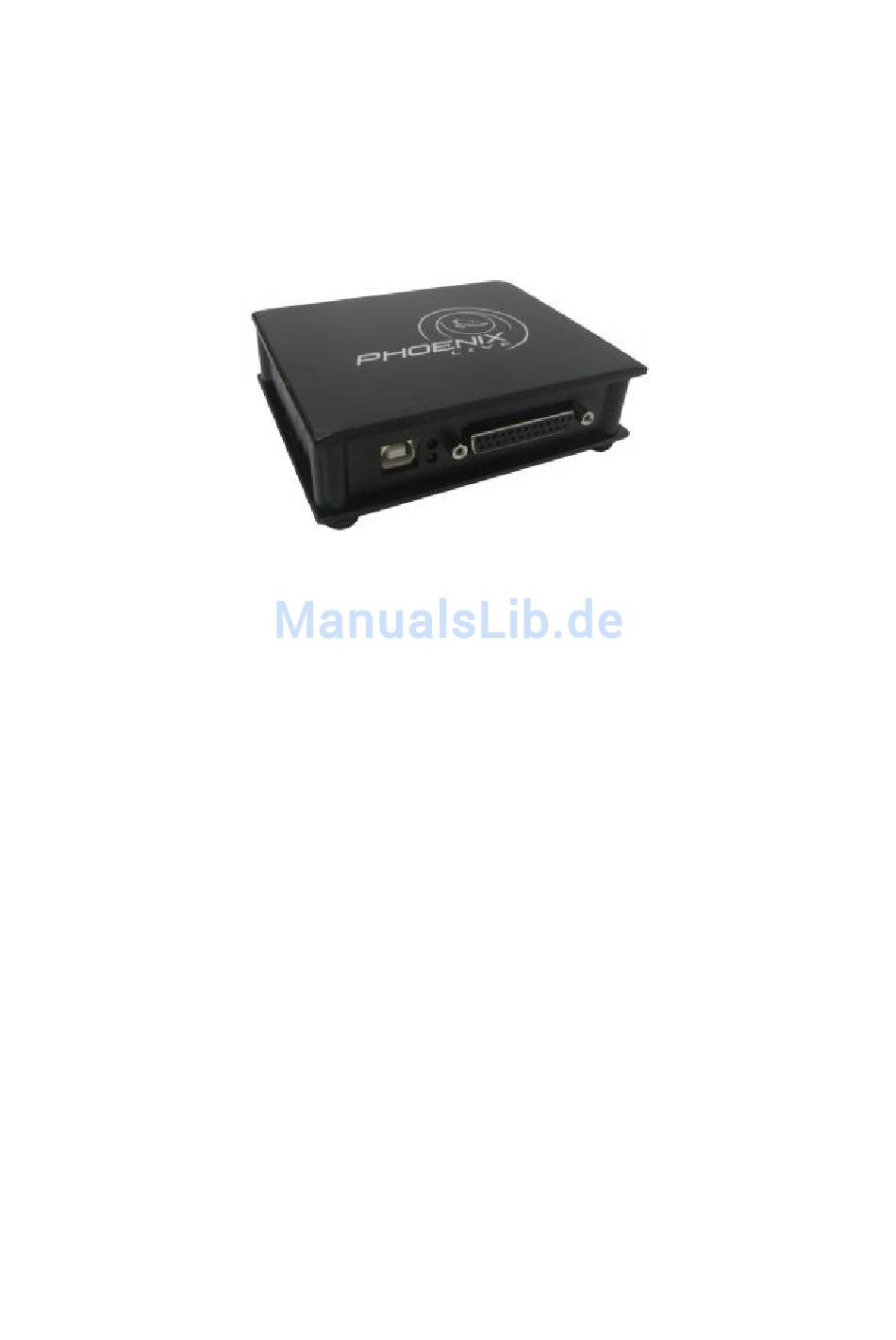

PHOENIX-Live USB
USB-Ausgabeboard mit ILDA-Anschluss
Bedienungsanleitung
Ausgabe vom 1. Dezember 2009
Dieses Gerät ist Bestandteil des Softwarepaketes von
PHOENIX Showcontroller
Herausgeber:
PHOENIX Showcontroller GmbH & Co.KG * www.Phoenix-Showcontroller.de
Der Herausgeber übernimmt keine Gewähr über Vollständigkeit und Richtigkeit dieses Handbuchs
und behält sich Änderungen und Irrtümer vor.
Vervielfältigung und Veröffentlichung dieser Druckschrift, auch auszugsweise, nur mit
ausdrücklicher Genehmigung des Herausgebers.
© 2009 Alle Rechte vorbehalten
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Phoenix Live Set
- Seite 1 Dieses Gerät ist Bestandteil des Softwarepaketes von PHOENIX Showcontroller Herausgeber: PHOENIX Showcontroller GmbH & Co.KG * www.Phoenix-Showcontroller.de Der Herausgeber übernimmt keine Gewähr über Vollständigkeit und Richtigkeit dieses Handbuchs und behält sich Änderungen und Irrtümer vor. Vervielfältigung und Veröffentlichung dieser Druckschrift, auch auszugsweise, nur mit ausdrücklicher Genehmigung des Herausgebers.
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite 3 Allgemeines Features Seite 4 Inbetriebnahme Installieren des USB-Treibers Verwendung mit anderer Software Seite 7 Seite 8 Signalanschlüsse Anschluss der Scanner- und Farbsignale Status LEDs Seite 9 Seite 10 Probleme Treiber Fehlfunktion Laserausgabe nur halbe Größe Keine Funktion beim Betrieb der Lasersoftware Software oder Hardware stürzt ab Ausgabe fängt an zu flackern Seite 11... -
Seite 3: Allgemeines
Das PHOENIX Live-USB Interface wurde als spezielles lowcost Ausgabegerät für Lasershows entwickelt und ist Bestandteil des Softwarepaketes von „PHOENIX Showcontroller“. Das PHOENIX Live-USB Interface ist ausschließlich in Kombination mit der Software „PHOENIX Showcontroller“ erhältlich. Das Gerät verfügt über einen ILDA-Standardanschluss. -
Seite 4: Inbetriebnahme
(doppelt geschirmt, vorzugsweise mit integrierten Filterelementen). Mangelhafte Kabel können die Betriebssicherheit der Hard- und Software negativ beeinflussen. Schrittweises Installieren des USB-Treibers für das PHOENIX Live-USB Interface Wichtig! Jedes Gerät, welches zum ersten mal an USB angeschlossen wird, verlangt eine Installation des Treibers. - Seite 5 Geben Sie nun das Laufwerk an, auf dem sich der Treiber befindet Falls Sie den Treiber von der mitgelieferten CD installieren wollen, wählen Sie Betätigen Sie Der Treiber wird nun gesucht und installiert...
- Seite 6 In manchen Fällen kann es sein, dass Windows einen Treiber nicht findet. Wählen Sie in dem Fall denselben Ordner noch einmal aus, wo Sie auch den Treiber vorher schon gefunden haben. (…\PHOENIX Showcontroller\Interface Driver\ Live_USBPro Driver\ Nach erfolgreicher Installation die Installation fertigstellen...
-
Seite 7: Verwendung Mit Anderer Software
Im Gerätemanager sollte das Gerät jetzt eingetragen sein: Durch Rechtsklick auf den Eintrag „PHOENIX Live“ und Klick auf „Eigenschaften“ gelangen Sie in den Eigenschaftsbereich. Hier werden Versionsinformationen angezeigt. Auch wird hier ein Firmwareupdate durchgeführt, falls erforderlich. Verwendung mit andere Software Sollte PHOENIX-Hardware mit einer anderen Software betrieben werden wollen, so erkundigen Sie sich bitte vorerst bei uns und dem anderen Software-Hersteller, ob die Karte auch unterstützt... -
Seite 8: Signalanschlüsse
Signalanschlüsse (siehe auch Fig.1) Anschluss der Scanner- und Farbsignale Alle Anschlüsse liegen an einem 25poligen ILDA-Standardstecker. Dieser ist als 25polige D-Sub-Buchse ausgeführt. Es stehen Ausgänge für X und Y, sowie Intensity und 3-Farben zur Verfügung. Alle Farbausgänge arbeiten unsymmetrisch, massebezogen gegen GND. Der maximale Pegel der Farbausgänge beträgt 5,2V gegen GND. -
Seite 9: Status Leds
Fig. 1 Signalanschlüsse Status-LEDs Die Funktionen der LEDs an der Frontseite: Betriebs-LED Power zeigt an, dass das Gerät mit Spannung versorgt wird Betriebs-LED Active zeigt an, dass der Datenempfangspuffer leer ist... -
Seite 10: Probleme
Keine Funktion beim Betrieb der Lasersoftware Überprüfen Sie, ob das Gerät angeschlossen und betriebsbereit ist. Starten Sie das PHOENIX-Hardware-Check Testprogramm. Wenn das Gerät erkannt wird und alle Funktionen arbeiten, kontrollieren Sie, ob Sie auch nicht im Demo-Mode der Software sich befinden…... -
Seite 11: Eg-Konformitätserklärung
Nach erfolgter Installation ist eine weitere Prüfung des gesamten Aufbaus unerlässlich und muss nach den Richtlinien der VDE 0837 und korrespondierender Unfallverhütungsvorschrift VBG 93 vorgenommen werden. Diese Erklärung wird abgegeben für den Hersteller PHOENIX Showcontroller GmbH & Co.KG Andreas-Meyer-Str. 39 22113 Hamburg Germany Tel.: +49-40 7887623-0...
