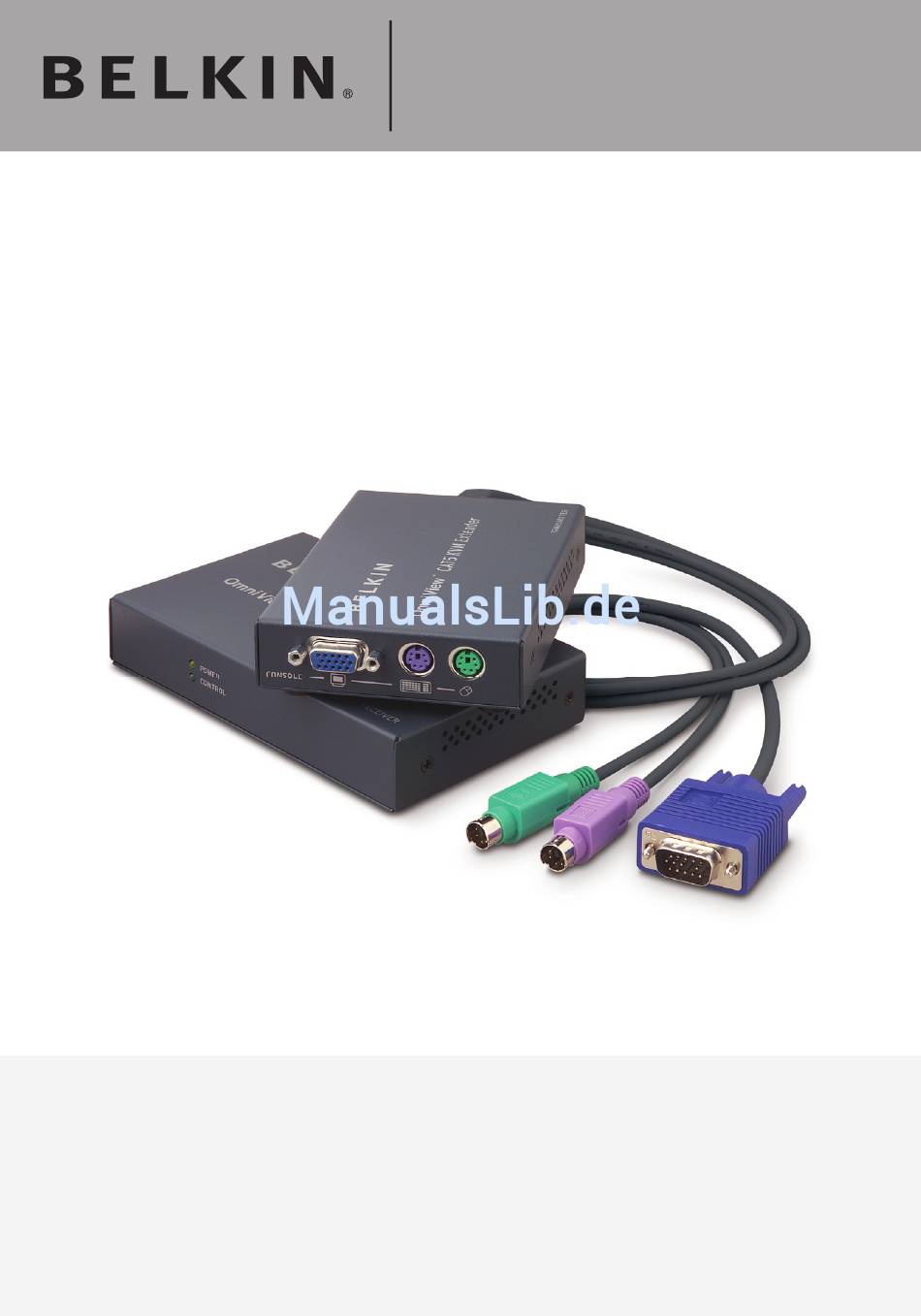

- Seite 1 OmniView ® CAT5-Erweiterung Benutzerhandbuch F1D084vea2...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ................1 Verpackungsinhalt ..............1 Übersicht ................2 Merkmale ................2 Erforderliches Zubehör ............3 Systemanforderungen ............4 Bestandteile ................ 5 Technische Daten ..............7 Installation ................8 Vorbereitung des Geräts ............8 Anschluss des Senders an Computer oder KVM-Switch ..9 Anschluss der lokalen Konsole an den Sender ...... -
Seite 4: Einführung
Installation und den Einsatz der neuen CAT5-Erweiterung und zur Problemlösung benötigen—sollte es einmal zu Problemen kommen. Wir hoffen, Sie zu unseren zufriedenen Stammkunden zählen zu können. In kurzer Zeit werden Sie selbst sehen, warum weltweit über 1 Million Belkin OmniView-Produkte pro Jahr zum Einsatz kommen. Verpackungsinhalt... -
Seite 5: Übersicht
Übersicht Merkmale CAT5 Technologie Die integrierte CAT5-Technologie ermöglicht Ihnen bei der Verwendung von Standard-CAT5-Verkabelung in einer Entfernung von bis zu 91 m den Anschluss Ihres KVM-Switches an Ihre Server. Mit CAT5- Verkabelung vermeiden Sie durch effiziente Kabelführung Kabelgewirr. Bildschirmauflösung Die CAT5-Erweiterung unterstützt Bildschirmauflösungen von bis zu 1600 x 1200 / 75 Hz. -
Seite 6: Erforderliches Zubehör
Übersicht Erforderliches Zubehör Kabel Zum Anschluss der CAT5-Erweiterung an einen Computer oder KVM-Switch benötigen Sie die enthaltene KVM-Kabelgarnitur und ein Standard-CAT5- Patchkabel. Belkin empfiehlt die Verwendung von CAT5e, FastCAT ™ 5e oder CAT6-Patchkabeln von Belkin für Ihre CAT5-Erweiterung, damit die beste Bildqualität erzielt werden... -
Seite 7: Systemanforderungen
Übersicht Systemanforderungen Betriebssysteme Die CAT5-Erweiterung ist kompatibel mit CPUs, die mit folgenden Betriebssystemen betrieben werden, ist aber nicht auf diese beschränkt: • Windows , 95, 98, 2000, ME, XP, Server 2003 ® ® • Microsoft DOS 5.x und höher ® •... -
Seite 8: Bestandteile
Übersicht Bestandteile Empfängermodul Betriebsanzeige Kontrollanzeige Netzteilanschluss Bildeinstellung ������� ���� ���� ��� RJ45 CAT5-Anschluss Anschlüsse für Remote-Konsole... - Seite 9 Übersicht Sendermodul PS/2-Tastaturkabel PS/2-Mauskabel Bildschirm-VGA-Kabel Anschlüsse für lokale Konsole Betriebsanzeige Kontrollanzeige ���� RJ45 CAT5- Anschluss...
-
Seite 10: Technische Daten
Übersicht Technische Daten Artikelnr.: F1D084vea2 Gehäuse: Metallgehäuse Stromversorgung Empfänger: Netzteil (5V, 600 mA); Mittelkontakt negativ Stromversorgung Sender: 5 V, 220 mA (über angeschlossenen Computer oder KVM-Switch [Tastaturanschluss] ) Max. Bildschirmauflösung: Von bis zu 1600 x 1200 / 75 Hz (abhängig von Kabellänge... -
Seite 11: Installation
Achtung! Kabel sollten nicht in der Nähe von fluoreszierenden Lichtquellen, Klimaanlagen oder Geräten, die elektrische Störeinflüsse hervorrufen (z. B. Staubsauger) verlegt werden. Jetzt können Sie mit der Installation Ihrer CAT5-Erweiterung beginnen. Auf den folgenden Seiten (S. 9-11) wird die Hardware-Installation einer CAT5- Erweiterung (F1D084vea2) genau beschrieben. -
Seite 12: Anschluss Des Senders An Computer Oder Kvm-Switch
Installation Schritt 1 Anschluss des Senders an Computer oder KVM-Switch 1.1 Trennen Sie alle Computer vom Stromnetz. 1.2 Schließen Sie die integrierten VGA- und PS/2-Kabel des Sendermoduls an Bildschirm-, Tastatur- und Mausanschlüsse Ihres Computers oder an die Konsolenanschlüsse Ihres KVM-Switches an. -
Seite 13: Anschluss Der Remote-Konsole An Den Empfänger
Installation Schritt 3 Anschluss der Remote-Konsole an den Empfänger 3.1 Schließen Sie den Bildschirm Ihrer Remote-Konsole an den VGA- Konsolenanschluss des Empfängermoduls an. 3.2 Schließen Sie Tastatur und Maus an die PS/2-Konsolenanschlüsse des Empfängermoduls an. Empfänger... -
Seite 14: Anschluss Des Sendermoduls An Den Empfänger
Installation Schritt 4 Anschluss des Sendermoduls an den Empfänger Schließen Sie ein Ende eines CAT5-Kabels an den RJ45-Anschluss des Sendermoduls an. Schließen Sie das andere Ende an den RJ45-Anschluss des Empfängermoduls an. (Siehe Abbildung unten.) ������� ���� ���� ��� Schritt 5 Einschalten der Geräte 5.1 Schließen Sie das Netzteil an den Netzanschluss des Empfängermoduls an. -
Seite 15: Verwenden Der Cat5-Erweiterung
Verwenden der CAT5-Erweiterung Wenn die CAT5-Erweiterung installiert ist, erfolgt die Bildübertragung über die lokale und die Remote-Konsole. Die Steuerung der Maus- und Tastatureingabe kann jedoch immer nur über jeweils eine Konsole erfolgen. Dies wird automatisch festgelegt. Vor der Steuerungsübernahme muss die aktive Konsole zwei Sekunden lang inaktiv sein. -
Seite 16: Bildeinstellung
Verwenden der CAT5-Erweiterung Bildeinstellung Wenn die Steuerung über die Remote-Konsole erfolgt, können Sie die Bildqualität bei der Bildeinstellung (Picture) an der Rückseite des Empfängermoduls mit einem kleinen, flachen Schraubenzieher abstimmen. Troubleshooting-Tipps • Bildqualität bei Verwendung längerer Kabel über Bildeinstellung verbessern •... -
Seite 17: Informationen
FCC-Erklärung Konformitätserklärung zur Einhaltung der FCC- Bestimmungen über elektromagnetische Kompatibilität Wir, Belkin Corporation, eine Gesellschaft mit Sitz in 501 West Walnut Street, Compton, CA 90220, USA, erklären hiermit in alleiniger Verantwortung, dass das Produkt mit der Artikelnummer F1D084 auf das sich diese Erklärung bezieht, in Einklang mit Teil 15 der FCC-Regelungen steht. - Seite 18 1. Wenden Sie sich schriftlich an Belkin Ltd., Express Business Park, Shipton Way Rushden, NN10 6GL, Großbritannien, Attn: Customer Service oder wenden Sie sich innerhalb von 15 Tagen nach dem Vorfall telefonisch unter 00 800 223 55 460 an Belkin. Halten Sie die folgenden Informationen bereit: a.Die Artikelnummer des Belkin-Produkts.
- Seite 20 +31 (0) 20 654 7300 +31 (0) 20 654 7349 Fax © 2006 Belkin Corporation. Alle Rechte vorbehalten. Alle Produktnamen sind eingetragene Marken der angegebenen Hersteller. Windows, NT und Microsoft sind in den Vereinigten Staaten und in anderen Ländern eingetragene Marken bzw. Marken der Microsoft Corporation.
