Inhaltszusammenfassung für Rae MeshGuard

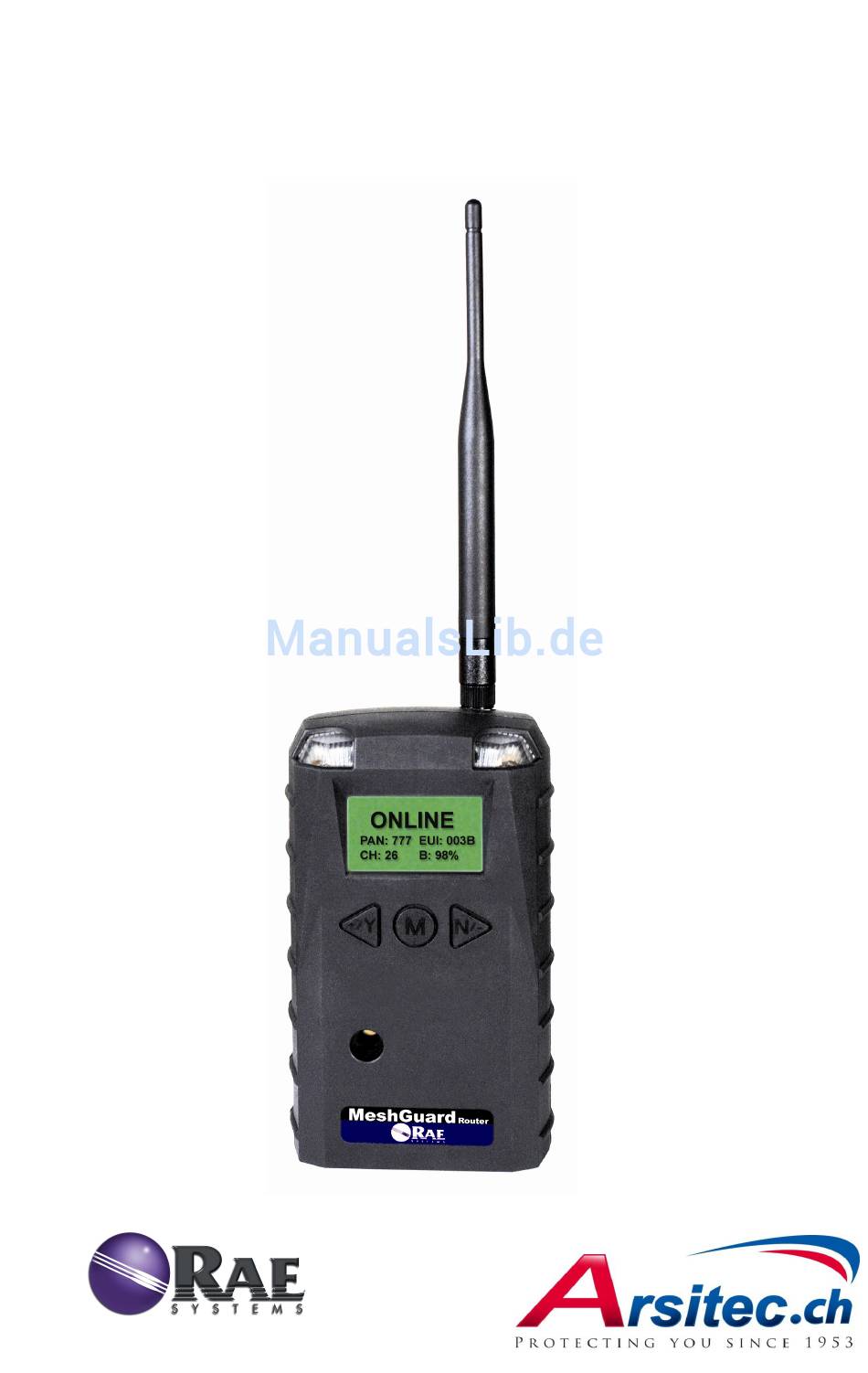

- Seite 1 MeshGuard Router Bedienungsanleitung Änd. A September 2010 P/N F04-4001-000...
- Seite 2 MeshGuard Router Bedienungsanleitung © Copyright 2010 RAE Systems, Inc.
-
Seite 3: Inhaltsverzeichnis
Zusammenfassung der Alarmsignale des MeshGuard Routers .. 28 12 Anhang A: Installation des MeshGuard Routers ....29 13 Anhang B: Austauschen von Akkus am MeshGuard Router .. 34 13.1 Verwendung des externen Akkus ........ 34 13.2 Austauschen des externen Akkus ........ 37 ... -
Seite 4: Vor Inbetriebnahme Lesen
Warnung: Verwenden Sie ausschließlich den Lithium-Akku oder externen aufladbaren Akku von RAE Systems. Dieses Gerät wurde nicht in explosiver Gas/Luft-Atmosphäre mit einem Sauerstoffgehalt über 21 % getestet. Der Austausch von Teilen könnte die intrinsische Sicherheit beeinträchtigen. Tauschen Sie Akkus nur in nicht gefährdeten Bereichen. -
Seite 5: Standard-Kit
Wartungswerkzeug Bedienungsanleitung Allgemeine Informationen Der MeshGuard Router ist für die drahtlose Signalübermittlung in einem MeshGuard-Netzwerk bestimmt und beinhaltet keinen Sensor für toxische Gase. Die integrierte Funkkarte läuft bei einer Frequenz von 2,4 GHz und entspricht dem Standard IEEE 802.15.4. Um einen zuverlässigen und kostengünstigen Betrieb zu gewährleisten, wird er mit dem drahtlosen... -
Seite 6: Hauptmerkmale
MeshGuard Router Bedienungsanleitung Hauptmerkmale Bis zu 45 Tage Dauerbetrieb mit externer Batterie IEEE 802.15.4 Mesh-Netzwerk-Funktion mit 64-bit-Verschlüsselung Mesh-Netzwerk mit automatischer Netzwerkbildung und -konfiguration Reichweite: bis zu 300 m in Sichtlinie Sehr kostengünstige Installation – keine Festverdrahtung erforderlich ... -
Seite 7: Gerätebeschreibung
MeshGuard Router Bedienungsanleitung Gerätebeschreibung LED-Alarm LCD-Anzeige (mit Hintergrundbeleuchtung) Summeralarm Batterieabdeckung (an der Unterseite) Tasten Y/+, MODE und N/- Antenne... -
Seite 8: Lcd-Anzeige (Überwachung)
MeshGuard Router Bedienungsanleitung LCD-Anzeige (Überwachung) Online-/Offline-Status PAN ID (PAN-Kennung) Channel (Kanal) EUI (Extended Unique Identifier) Batteriestärkeanzeige (Prozentsatz) Signalstärkeanzeige (Prozentsatz) Durch Drücken auf [MODE], wird der Online-/Offline-Status durch die Anzeige der Signalstärke ersetzt:... -
Seite 9: Spezifikationen
MeshGuard Router Bedienungsanleitung Spezifikationen Funkfrequenz- FCC Teil 15 Zertifizierungen CE EN 300328 SRRC (schwebend) Display Spezielles LCD-Display (1 x 1,5″) mit Hintergrundbeleuchtung Audio-Alarm 90 dB bei 30 cm Visueller Alarm 2 superhelle rote LEDs Kalibrierung Nicht erforderlich RF IEEE 802.15.4/Zigbee mit Mesh-Stack Betriebsbereich Bis zu 300 Meter, Sichtlinie Übertragungs-... -
Seite 10: Betrieb
Der MeshGuard Router kann nur im RTR-Modus betrieben werden. Sobald er eingeschaltet wird, ist er immer betriebsbereit. Nach dem Einschalten des MeshGuard Routers schließt dieser sich wieder dem zuvor zugehörigen Netzwerk an. Falls das Netzwerk innerhalb eines Bereichs liegt und die Kanal- und PAN-Kennung nicht verändert wurden, sollte der MeshGuard Router ohne Ihr Zutun das Netzwerk wiederfinden. - Seite 11 Verbindung hergestellt ist, erscheint die Haupt-Messwertanzeige. Sie beinhaltet PAN-Kennung, EUI (Extended Unique Identifier), Kanalnummer und Akkuladung (Prozentsatz): Wenn der MeshGuard Router kein Funknetzwerk finden kann, um eine Verbindung herzustellen, startet er eine Suche. Wenn diese zu keinem Ergebnis führt, erscheint folgende Anzeige: Falls Sie diese Anzeige sehen, sollten Sie Folgendes überprüfen:...
-
Seite 12: Ausschalten Des Meshguard Routers
Anzeige erlischt. Lassen Sie die Taste [MODE] los. Der MeshGuard Router ist jetzt aus. Akkuladestandsanzeige Der interne Akku des MeshGuard Routers liefert bis zu 10 Tage lang Strom. Bei niedrigem Akkustand sendet der MeshGuard Router einmal in der Minute einen Signalton und das Batteriesymbol ist leer. Um Unterbrechungszeiten zu minimieren, empfehlen wir, die Akkus umgehend auszutauschen. -
Seite 13: Tastenfunktionen
MeshGuard Router Bedienungsanleitung Tastenfunktionen Über die drei Tasten können Sie schnell auf Funktionen im MeshGuard Router zugreifen. Um die Signalstärke anzuzeigen, drücken Sie [MODE]. Drücken Sie [Y/+], um die Verbindung mit dem Netzwerk aufzubauen. Drücken Sie [N/-], um das Netzwerk zu pingen. -
Seite 14: Einsetzen Der Meshguard-Detektoren Und -Router
Erkennungsbereich. Drücken Sie [MODE] auf dem MeshGuard Router, um die Signalstärke anzuzeigen: Signalstärke a. Wenn der Messwert für die Signalstärke auf dem MeshGuard Router mindestens 30 % beträgt, dann kommuniziert ein MeshGuard oder MeshGuard LEL von diesem Bereich zuverlässig mit dem Controller FMC-2000. -
Seite 15: Programmieren Des Meshguard Routers
MeshGuard Router Bedienungsanleitung Programmieren des MeshGuard Routers Halten Sie die Tasten [MODE] und [Y/+] gedrückt, bis Sie folgende Anzeige sehen: Um die Optionen zu wählen: Drücken Sie [Y/+], um nach oben zu scrollen, oder [N/-], um nach unten zu scrollen. -
Seite 16: Basisfunktionen
Hinweis: Wenn Sie innerhalb von 60 Sekunden keine Auswahl treffen, wechselt er automatisch zur Basisanzeige. Seriennummer 8.1.1 Bei der Unit SN handelt es sich um die Seriennummer des MeshGuard Routers. Um sie anzuzeigen, drücken Sie [MODE], wenn der Name hervorgehoben ist (dunkler Kreis):... -
Seite 17: Firmware-Version
MeshGuard Router Bedienungsanleitung Die Seriennummer erscheint im Display: Drücken Sie [MODE], um zum Menü zurückzukehren. Wenn Sie inner- halb von 60 Sekunden keine Auswahl treffen, wechselt er automatisch zum Menü. Firmware-Version 8.1.2 Die im Gerät installierte Firmware-Version. Drücken Sie [MODE], um zum Menü zurückzukehren. Wenn Sie inner- halb von 60 Sekunden keine Auswahl treffen, wechselt er automatisch zum Menü. -
Seite 18: Modem
MeshGuard Router Bedienungsanleitung Modem Das Modem besteht sowohl aus editierbaren Parametern für Ihr Gerät als auch aus Aktionen. Drücken Sie [Y/+], um nach oben zu scrollen, oder [N/-], um nach unten zu scrollen. Hinweis: Wenn Sie die erste oder letzte Position erreichen und weiter scrollen, sehen Sie eine zweite Anzeige mit der Option zum Beenden: Das Scrollen „bricht um“, d. -
Seite 19: Pan Id (Pan-Kennung)
MeshGuard Router Bedienungsanleitung PAN ID (PAN-Kennung) 8.2.1 Um die Kompatibilität der Kommunikation zu gewährleisten, müssen alle Geräte in einem Netzwerk mit derselben PAN ID (Personal Network Identifier) programmiert werden. Sobald Sie diese Anzeige sehen, drücken Sie [MODE], um die aktuelle PAN-Kennung anzuzeigen oder zu ändern:... -
Seite 20: Join Net (Mit Dem Netzwerk Verbinden)
MeshGuard Router Bedienungsanleitung Hinweis: Die Anzeige wechselt zum Menü mit Basic, Modem und Exit, wenn Sie innerhalb von 60 Sekunden keine Taste drücken. Join net (Mit dem Netzwerk verbinden) 8.2.2 Auf dieser Anzeige können Sie sich mit einem bestehenden Netzwerk verbinden. -
Seite 21: Channel (Kanal)
MeshGuard Router Bedienungsanleitung Wird kein Netzwerk gefunden, wird folgende Meldung angezeigt: Falls diese Meldung angezeigt wird, überprüfen Sie Folgendes: Ist die Antenne befestigt? Stimmt die PAN-Kennung mit dem ausgewählten Netzwerk überein? Laufen auf dem gewünschten Kanal auch die anderen Geräte? ... -
Seite 22: Ping Net (Netz Pingen)
Durch Drücken der Taste [N/-] beenden Sie den Vorgang, ohne die Änderungen zu speichern. Drücken Sie [MODE], um zur ersten Ziffer zurück zu gehen. Wichtig! Für Geräte in einem MeshGuard-Netzwerk sind die Kanäle 11 bis 26 zulässig. Kanalnummern außerhalb dieses Bereich sind nicht geeignet. Ping net (Netz pingen) 8.2.4... -
Seite 23: Exit (Beenden)
Drücken Sie [Y/+]. Das Gerät sendet ein Signal an das Netzwerk, um seine Präsenz zu überprüfen. Wenn das Netzwerk antwortet, sendet der MeshGuard Router einen Signalton aus, die LEDs blinken einmal und auf dem Display wird Folgendes angezeigt: Wenn durch das Pingen kein Netzwerk gefunden wird, bleiben der bestä- tigende Signalton und das Blinken des LED-Displays aus, und am Gerät... -
Seite 24: Austauschen Von Akkus
MeshGuard Router Bedienungsanleitung Austauschen von Akkus Batteriefach Werkzeug zum Austauschen von 3-poliges Sensor und Akku Ende (P/N 019-2044-000) Sechseckiges Ende Austauschen von Akkus 1. Zum Aufschrauben und Öffnen der Batterieabdeckung drehen Sie das 3-polige Ende des Werkzeugs gegen den Uhrzeigersinn. - Seite 25 MeshGuard Router Bedienungsanleitung Hinweis: Wechseln Sie Akkus nur in sicheren Bereichen und verwenden Sie Akkus von RAE Systems. Warten Sie nach dem Akkuwechsel mindestens 60 Sekunden, bevor Sie den MeshGuard Router einschalten. Akku Batterieabdeckung...
-
Seite 26: Problembehebung
MeshGuard Router Bedienungsanleitung Problembehebung Fehlersymptom Ursache Lösung Einschalten nicht Niedrige Akkuladung Akkus austauschen. möglich Akku wurde Bis zum Einschalten ausgetauscht des MeshGuard Rou- ters mindestens 60 Sekunden warten. Vor der Verwendung Weitere muss der neue Akku Informationen zum entladen werden... - Seite 27 MeshGuard Router Bedienungsanleitung Kein Antennensymbol Es befindet sich kein Den MeshGuard Reader oder Controller Router näher an einen in der Nähe. funktionierenden Controller oder Reader platzieren. Das Controller- oder Auf die Reader-Netzwerk hat Übereinstimmung sich geändert. der ausgewählten Netzwerke achten.
-
Seite 28: Zusammenfassung Der Alarmsignale Des Meshguard Routers
MeshGuard Router Bedienungsanleitung Zusammenfassung der Alarmsignale des MeshGuard Routers Summer Alarmmodus Wenn und LED (geringer Niedriger Signalton < 3,2 V Akkuladestatus Prozentsatz) Minute Signalton Akku verbraucht < 3,1 V Sekunde... -
Seite 29: Anhang A: Installation Des Meshguard Routers
Installation des MeshGuard Routers Zwei Befestigungsmethoden vereinfachen die Installation des MeshGuard Routers. Bei der ersten Methode wird ein Magnet an die Rückseite des MeshGuard Routers geschraubt, sodass dieser einfach von einem Bereich zum anderen versetzt werden kann. Bei der zweiten Methode kommt ein speziell entwickeltes, fest montiertes Edelstahl- gehäuse zum Einsatz. -
Seite 30: Meshguard Router Bedienungsanleitung Feste Montage
MeshGuard Router Bedienungsanleitung Feste Montage Durch die vier verstärkten Löcher an der Gehäuserückseite verlaufen die Schrauben der Wandhalterungen. Befesti- gungslöcher Seitliche Vorderansicht Ansicht Das Gehäuse kann an einer senkrechten oder waagerechten Stange befestigt werden. Senkrechte Waagerechte... - Seite 31 MeshGuard Router Bedienungsanleitung Um das Gehäuse an einer senkrechten Stange zu befestigen, schieben Sie die Schrauben durch die beiden nebeneinander liegenden Löcher. Andernfalls schieben Sie die Schrauben durch die beiden senkrecht angeordneten Löcher, um das Gehäuse an einer waagerechten Stange zu befestigen.
- Seite 32 Als nächstes setzen Sie den MeshGuard Router in das Gehäuse: 1. Heben Sie den Scharnierdeckel des Gehäuses hoch. 2. Schieben Sie den MeshGuard Router von oben in das Gehäuse. 3. Schließen Sie den Gehäusedeckel. 4. Stecken Sie die Sechskantschraube in den Verriegelungsab- schnitt der Abdeckung und ziehen Sie sie fest.
-
Seite 33: Alternative Installation Mit Einer Magnetischen Halterung
MeshGuard Router Bedienungsanleitung Alternative Installation mit einer magnetischen Halterung Die Magnethalterungsscheibe kann anstelle der Klemmen am Stahlgehäuse angebracht werden. Mit dieser Methode wird das Gehäuse geschont und dank der magnetischen Halterung ist die Installation bequemer. 1. Schieben Sie die Schraube durch die Magnetscheibe. -
Seite 34: Anhang B: Austauschen Von Akkus Am Meshguard Router
Verwendung des externen Akkus Der RAE PowerPak von RAE Systems wird als externe Batterieeinheit zur Versorgung des MeshGuard Routers bei der festen Montage oder in Situationen, die eine höhere Lebensdauer erfordern, verwendet. Der Anschluss wird vom externen Akku in das Batteriefach des MeshGuard Routers geschraubt. -
Seite 35: Kabel Zum Rae Power Pack
Der MeshGuard Router wird fest an einer stabilen Oberfläche montiert, indem Sie zuerst sein Stahlgehäuse befestigen (eine Schraube durch die Rückseite wird mit dem MeshGuard Router verbunden) und danach das Gehäuse an einer stabilen Fläche, d.h. einer Wand oder Metallhalterungsplatte, befestigen, die sowohl den MeshGuard Router... - Seite 36 Vorder-, Seiten- und Rückansichten des Stahlgehäuses zeigen, wie der MeshGuard Router für die Befestigung montiert wird. Sobald der MeshGuard Router sicher im Gehäuse sitzt, können Sie die Abdeckung oberhalb des Batteriefachs entfernen, damit Sie den Anschluss vom RAE Battery Pack im MeshGuard Router platzieren können.
-
Seite 37: Austauschen Des Externen Akkus
2. Lösen Sie die Schrauben, mit der der Akku befestigt ist. 3. Installieren Sie einen neuen Akku an der Wandhalterung. 4. Ziehen Sie die Sicherheitsschraube fest. 5. Verbinden Sie den MeshGuard Router mit dem Akku. 6. Schalten Sie den MeshGuard Router ein. - Seite 38 MeshGuard Router Bedienungsanleitung Problembehebung Fehlersymptom Ursache Lösung Einschalten nicht Niedrige Akkuladung Akkus austauschen. möglich Akku wurde Bis zum Einschalten ausgetauscht des MeshGuard Routers mindestens 60 Sekunden warten. Der MeshGuard Router Zu großer Abstand Der Abstand sollte empfängt kein Signal zwischen MeshGuard...
- Seite 39 MeshGuard Router Bedienungsanleitung Antennensymbol mit Es befindet sich kein Den MeshGuard „x“. Es werden keine Controller in der Nähe Router näher an einem Netzwerksensoren funktionierenden angezeigt Controller oder Reader platzieren. Das Controller- Den MeshGuard Netzwerk hat sich Router neu starten geändert...
- Seite 40 Änd. A September 2010 P/N F04-4001-000...
