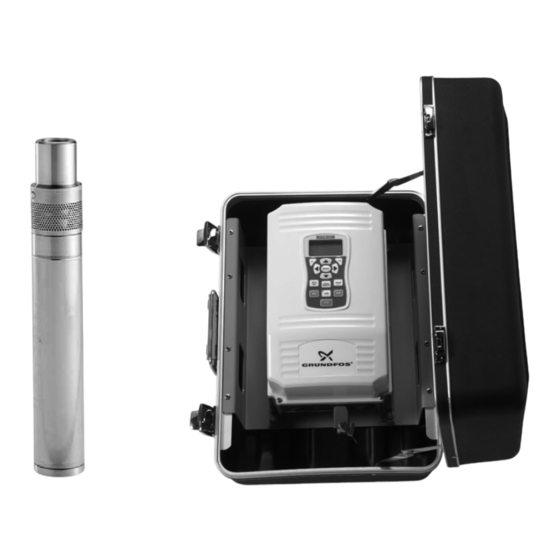

M2.12.27.D Gebrauchsanweisung Tauchpumpe MP1
MP 1
Installation and operating instructions
Achtung! Diese MP1 Pumpe enthält keine
Motorkühlflüssigkeit. Vor jeder Inbetriebnahme
ist der Motor gemäss Montage- und
Betriebsanleitung zu füllen.
P.O. Box 4, 6987 ZG Giesbeek
Nijverheidsstraat 30,
6987 EM Giesbeek,
The Netherlands
T +31 313 880200
F +31 313 880299
E eijkelkamp@eijkelkamp.com
I
http://www.eijkelkamp.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für EIJKELKAMP MP 1

Inhaltszusammenfassung für EIJKELKAMP MP 1

  • Seite 1 M2.12.27.D Gebrauchsanweisung Tauchpumpe MP1 MP 1 Achtung! Diese MP1 Pumpe enthält keine Motorkühlflüssigkeit. Vor jeder Inbetriebnahme ist der Motor gemäss Montage- und Installation and operating instructions Betriebsanleitung zu füllen. P.O. Box 4, 6987 ZG Giesbeek Nijverheidsstraat 30, 6987 EM Giesbeek,...

  • Seite 2: Declaration Of Conformity

    Declaration of Conformity Konformitätserklärung We Grundfos declare under our sole responsibility that the product MP 1, Wir, Grundfos, erklären in alleiniger Verantwortung, dass das Produkt to which this declaration relates, is in conformity with these Council MP 1, auf das sich diese Erklärung bezieht, mit den folgenden Richtlinien...
  • Seite 3 MP 1 Montage- und Betriebsanleitung...

  • Seite 4: Inhaltsverzeichnis

    Wartung sche Einwirkungen. Service Demontage und Montage 1.4 Sicherheitsbewusstes Arbeiten 10.1 Beschreibung und Übersicht des MP 1 Probenahme- Die in dieser Montage- und Betriebsanleitung aufgeführten Pumpensystems Sicherheitshinweise, die bestehenden nationalen Vorschriften zur 10.2 Demontage der Pumpe Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs- und 10.3...

  • Seite 5: Eigenmächtiger Umbau Und Ersatzteilherstellung

    3 x 235 V, 400 Hz. Eingebauter Überstromschutz, Motorschutz: 2.1 Verwendungszweck auf 6,1 A eingestellt. Die Pumpe MP 1 eignet sich zur Förderung und Probenahme von Beschleunigungszeit: 0 bis 400 Hz: Max. 6 Sek. verunreinigtem Wasser. Verzögerungszeit: 400 bis 0 Hz: Max. 6 Sek.

  • Seite 6: Sicherheit

    3.1 Sicherheitshinweise 4.1 Lieferung 4.1.1 Pumpe MP 1 Achtung Die Pumpe MP 1 ist nach der Produktion ultraschallgereinigt und Während des Einsatzes (Handlings), Betriebes, in einem Polyäthylenbeutel verpackt. Das bedeutet, dass die Transportes und der Lagerung sind die jeweiligen Pumpe nach der Reinigung weder mit Schmutz, Reinigungs- Umweltschutzverordnungen und örtlichen...

  • Seite 7: Brunnendurchmesser

    Siehe Abb. 3. ziehen. Abb. 5 Verwenden einer Quetschkupplung Abb. 3 MP 1 im Kühlmantel Falls Rohre oder Schläuche aus PTFE oder unarmierte Schläu- che verwendet werden, ist ein zusätzliches Stahlseil aus Edel- 5.3 Wasserspiegel stahl zu montieren. Der dynamische Wasserspiegel (abgesenkte Wasserspiegel) darf Befestigung des Stahlseils an der Pumpe mittels Sicherungs- maximal 80 m betragen.

  • Seite 8: Absenkung Der Pumpe

    5.6 Absenkung der Pumpe Die Pumpe muss vorsichtig ins Bohrloch so abgesenkt werden, dass das Motorkabel nicht beschädigt wird. Die Pumpe darf nicht am Motorkabel gezogen Achtung werden. 5.7 Eintauchtiefe Während des Betriebs müssen Pumpe und Motor immer vollstän- dig im Wasser eingetaucht sein, damit die Wellenabdichtung ein- wandfrei geschmiert und der Motor gekühlt wird.

  • Seite 9: Tasten Am Frequenzumrichter

    Meldeleuchte Beschreibung Die Tasten am Frequenzumrichter dienen zum Ändern von Die Meldeleuchte leuchtet, wenn der Regelparametern, zum Betreiben der MP 1 Pumpe und zum [FWD]-Taste (grün) Motor vorwärts läuft. Navigieren zwischen den Bildschirmseiten, um den Betriebssta- tus der Pumpe zu überwachen.

  • Seite 10: Elektrischer Anschluss

    Spannung im spezifizierten Bereich liegt. 7.3 Vorgehensweise zum Starten des Generator- betriebs 1. Die MP 1 Pumpe in das Bohrloch absenken. Die Motorleiter an den MP 1 Frequenzumrichter anschließen. Siehe Abschnitt 7.5 Anschluss der Pumpe. Abb. 11 [STOP]-Taste 2.

  • Seite 11: Anschluss Der Pumpe

    Die Taste [FWD] einmal drücken, um den Motor mit der ein- gestellten Drehzahl zu betreiben. 4. Zum Abschalten der Pumpe die Taste [STOP] drücken. Die Pumpe MP 1 wurde nicht für Dauerbetrieb, z.B. Abhilfepumpen, entwickelt. Der Einsatz der Achtung Pumpe in Dauerbetrieb wird unter Umständen die Lebensdauer der Pumpe beeinträchtigen.

  • Seite 12: Service

    Spül- und Motorflüssigkeit ist in Übereinstim- mung mit den geltenden Vorschriften zu ent- sorgen. 9.2 Service Die Pumpe MP 1 wurde speziell zur Förderung von verunreinig- tem und/oder vergiftetem Grundwasser entwickelt. Aus Sicher- heitsgründen übernimmt Grundfos deshalb nicht die Aufgabe, die MP 1 zu warten.

  • Seite 13: Demontage Der Pumpe

    Abb. 17 Dichtung (Pos. 207) – A = Min. 1,5 mm Abb. 16 Einzelteile der Pumpe Bei der Wartung der Probenahmepumpe MP 1 ist zu beachten, dass das Fördermedium oft unbekannt ist. Aus diesem Grund müssen die erforderlichen Sicherheitsmaßnahmen in Überein- Abb.

  • Seite 14: Montage Der Pumpe

    10.4 Montage der Pumpe Vorgehensweise (siehe Abb. 21): 1. Dichtung (Pos. 207) und Zwischenring (Pos. 230) so zusam- menfügen, dass die Zapfen des Zwischenringes in die Dichtung einrasten. 2. Zwischenring und Dichtung auf dem Motor mit Einlaufteil (Pos. 1) anbringen. 3.

  • Seite 15: Störungen, Ursachen Und Abhilfe

    Motor auf Blockieren prüfen. Motorkabel auf Kurzschluss überschritten. prüfen. 3. Ground fault Ein Massefehler wurde entdeckt (Ableitung zur Motorkabel und MP 1 mit einem hochohmigen Ohmmeter Erde). prüfen. Bei 1000 V muss der Isolationswiderstand min- destens 0,5 MΩ betragen. Achtung: Vor der Widerstandsmessung muss der Motor- kabelstecker aus dem Frequenzumrichter heraus- gezogen werden.
  • Seite 16 [kPa] MP 1 1000 ISO 9906 Annex A 400 Hz 300 Hz 200 Hz 100 Hz Q [m³/h] Q [l/s] Fig. A Performance curves for MP 1...
  • Seite 17 Rp 3/4 Fig. B MP 1 pump Fig. D Cabinet for MP 1 converter Fig. C MP 1 converter...
  • Seite 18 Other possible display texts Display text Description Remedy 1. Unknown system fault Display texts 1 to 66 will appear Contact Grundfos 2. Configuration • in case of an error inside the converter or 3. SPI timeout • just as information for the user. 4.
  • Seite 19 Display text Description Remedy 60. Excess faults/hr Display texts 1 to 58 will appear Contact Grundfos 61. Motor overload • in case of an error inside the converter or 62. PLC mode trip • just as information for the user. 63.
