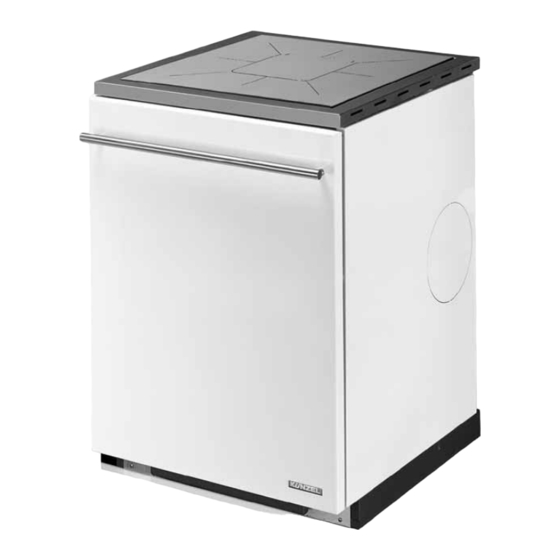

kunzel PG 20 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für kunzel PG 20
- Seite 1 Bedienungs- und Montageanleitung KÜNZEL - Heizungsherd PG 20...
- Seite 2 Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 Wichtig! Diese Bedienungsanleitung enthält wichtige Informationen für den Betreiber. Der Kessel muss fachgerecht installiert und betrieben werden, um mögliche Unfälle zu vermeiden. Machen Sie sich mit dem Inhalt dieser Betriebsanleitung vor der Installation und der Inbetriebnahme des Kessels vertraut.
-
Seite 3: Inhaltsverzeichnis
Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 Inhalt 1 Betriebsanleitung ............................. 4 1.1 Anlieferung ..........................4 1.2 Zubehör ............................4 1.3 Das Typenschild ......................... 4 1.4 Bestimmungsgemäßer Einsatz ....................4 1.5 Funktionsprinzip des Heizungsherdes ..................5 1.5.1 Der Heb–... -
Seite 4: Betriebsanleitung
Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 1 Betriebsanleitung 1.1 Anlieferung Der Künzel-Heizungsherd wird in Kunststofffolie eingeschweißt und auf einer Einwegpalette angelie- fert. 1.2 Zubehör Dem Heizungsherd sind beigefügt: • Garantiekarte • Bediengerät • Rauchstutzen mit Anbauteilen •... -
Seite 5: Funktionsprinzip Des Heizungsherdes
Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 seitiger Kesselleistung. Dieser Heizungsherd darf nur mit Brennstoffen nach BImSchV § 3 Abs.1 Ziffer 4 (trockenes, stückiges und naturbelassenes Holz) betrieben werden. Keine Späne und keinen Staub einfüllen - Explosionsgefahr! Mit Holzschutzmitteln behandeltes Holz darf grundsätzlich nicht verbrannt werden. -
Seite 6: Der Heb- Und Senkrost
Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 1 Kochplatte (Stahl) 2 Fülltür 3 Thermometer 4 Pumpenthermostat 5 Kesselregler 6 Schürschlitz 7 Betätigungshebel Heb– und Senkrost 8 Aschtür 15 Kontrollöffnung 16 Zuluftklappe 17 Schieberhebel für Anheizklappe... -
Seite 7: Pumpen-/Umschaltthermostat
Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 Sie dann den Rost vorsichtig ab. Das Anheben des Rostes erfolgt meistens morgens zum Anheizen oder zum Entfernen von Schlacken. Während des Betriebes wird der Rost bei möglichst niedriger Brennstoffschicht, nur zum Kochen angehoben. -
Seite 8: Montage
Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 Abbildung 5: Die Katalysatoren 1.6 Montage • Vor der Montage des Festbrennstoffkessels muss die Zustimmung des zuständigen Schorn- steinfegermeisters eingeholt werden. • Bitte prüfen Sie, ob eine Baugenehmigung erforderlich ist. -
Seite 9: Schornsteinanschluss
1.8 Schornsteinanschluss Der PG 20 ist nicht für eine Mehrfachbelegung eines Schonsteins geeignet. Der KÜNZEL–Heizungs- herd ist ein Naturzugkessel. Da die Katalysatoren einen gewissen rauchgasseitigen Widerstand im Kessel aufbauen, benötigt der Kessel einen Schornsteinzug von 18-20 Pa. Bei der Auslegung des Schornsteins ist darauf zu achten, dass auch die beim Nachlegen entstehenden Rauchgase einwand- frei abgezogen werden. -
Seite 10: Geschlossene Heizungsanlagen Mit Thermischer Ablaufsicherung
Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 Bei Brauchwasserbereitern unbedingt auf den Zustand der Schutzanode im Warmwasserboiler achten, eine defekte Anode kann zur vorzeitigen Zerstörung des Boilers führen. Wir empfehlen, die Anode mindestens einmal im Jahr zu überprüfen. -
Seite 11: Offene Heizungsanlagen
Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 1.9.2 Offene Heizungsanlagen Bei einer offenen Heizungsanlage nach DIN 4751 ist das Ausdehnungsgefäß nach DIN 4806 an der höchsten Stelle der Anlage zu montieren. Es soll möglichst senkrecht über dem Heizkessel mit kürzester Leitung angeordnet werden. -
Seite 12: Der Brennstoff Holz
Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 1.11 Der Brennstoff Holz Holz ist ein nachwachsender Brennstoff, der bei seiner Verbrennung nur so viel Kohlendioxyd frei- setzt, wie der Baum vorher durch sein Wachstum gebunden hat. Neben dem Kohlendioxyd wird für das Wachstum noch Wasser und Sonnenlicht benötigt. -
Seite 13: Das Schüren
Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 1.12.2 Das Schüren Schüren Sie den Kessel nur vor der Brennstoffaufgabe! Bei tiefster Rostlage erfolgt das Schüren mit dem Schürspieß durch den Schürschlitz. Bei hochgestelltem Rost wird der Herd durch die Fülltür oder von oben durch die Herdplatte (nur bei Stahl-Kochplatte möglich) geschürt. -
Seite 14: Die Gründliche Reinigung
Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 1.13.2 Die gründliche Reinigung Eine gründliche Reinigung sollte regelmäßig nach Bedarf erfolgen. Die Verschmutzung des Kessels ist in erster Linie von der Art der verwendeten Brennstoffe abhängig. Lassen Sie den Kessel aus- brennen und erkalten. -
Seite 15: Das Kochfeld
Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 1.13.4 Das Kochfeld Ceran: Für das Kochen auf dem Ceranfeld empfehlen wir Töpfe und Pfannen mit glattem Boden, um mögli- che Oberflächenschäden wie z.B. Kratzer, zu vermeiden. Wenn Sie die kalte Kochfläche als Arbeits- fläche nutzen, so wischen Sie diese anschließend ab. - Seite 16 Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 • Der Heizugsherd darf Wasserseitig nicht gegen den Heizkreislauf abgesperrt werden. Können die Leistungsspitzen des PG nicht vom Heizungssystem aufgenommen werden muss ggf. zusätzlich ein Puffer installiert werden.
- Seite 17 Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 • Lassen Sie Ihren Heizungsbauer prüfen, an welcher Stelle der Rost den geringsten Spielraum hat. Der Rost kann ausgebaut und an diesen Stellen abgeschliffen werden. (d) Durch thermisch bedingte innere Spannungen ist der Rost an einer Stelle gerissen.
-
Seite 18: Anlagenvorschläge Für Den Heizungsherd Pg
Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 (b) Der Schornstein brennt und es kommt zusätzlich zu einem starken Auftrieb, als RAUSCHEN zu hören. • Rufen Sie umgehend die Feuerwehr unter 112 an. • Reduzieren Sie die Sauerstoffzufuhr, indem alle Öffnungen am Herd und die Rauchrohran- schlussöffnungen verschlossen werden. - Seite 19 Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 mit einem Umschaltkontakt wird eine Boilervorrangschaltung erreicht. Solange der Boiler nicht aus- reichend geladen ist, läuft die Boilerladepumpe und die Heizungspumpe ist abgeschaltet. Wird die gewünschte Brauchwassertemperatur erreicht, ist es umgekehrt. Der Thermostat (30) hat bei diesem System zusätzlich die Funktion eines Abschaltthermostat, der die Heizungspumpe abschaltet, wenn...
-
Seite 20: Feststoffheizung Mit Geregeltem Boiler Und Pufferspeicher
Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 3.3 PG 2 Feststoffheizung mit geregeltem Boiler und Pufferspeicher Der Anlagenvorschlag nach Bild PG2 ermöglicht den Bau einer günstigen und platzsparenden Fest- brennstoffheizungsanlage mit geregelter Brauchwasserbereitung, Pufferspeicher und Rücklaufanhe- bung. - Seite 21 Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 Abbildung 11: PG 2 - Festbrennstoffheizung mit geregeltem Boiler und Pufferspeicher Abbildung 12: Elektroplan für Anlagenvorschlag PG 2 Technische Änderungen vorbehalten...
-
Seite 22: Technische Dokumentation
GmbH jedoch dringend empfohlen. 4.2 Zulässige Brennstoffe Der PG 20 ist nach DIN EN 12815 mit naturbelassenem Holz (BImschV §3 Abs 4) geprüft worden. Daher ist er auch nur für den Betrieb mit Holz zugelassen. Es dürfen im PG keine Abfälle oder ande- re, nicht durch die Prüfung zugelassenen Brennstoffe verwendet werden. -
Seite 23: Schaltplan Pumpen-/Umschaltthermostat
Künzel Heiztechnik GmbH Bedienungs- und Montageanleitung PG 20 Stand 9. Februar 2014 PG20 Nennleistung -Gesamt (für Holz) Nennleistung -Wasser (für Holz) Nennleistung -Raum (für Holz) Brenndauer m. Holz (5,36 kg) b.Nennlast zul. Kesseltemperatur °C erreichbare Kesseltemp. °C zul. Betriebsüberdruck Gewicht... - Seite 24 Artikelnr. 681240 Künzel Heiztechnik GmbH Ohlrattweg 5, 25497 Prisdorf Telefon: (04101)7000-0 Telefax: (04101) 7000-40 eMail: info@kuenzel-heiztechnik.de Internet: www.kuenzel.de...
