Montage- und Bedienungsanleitung

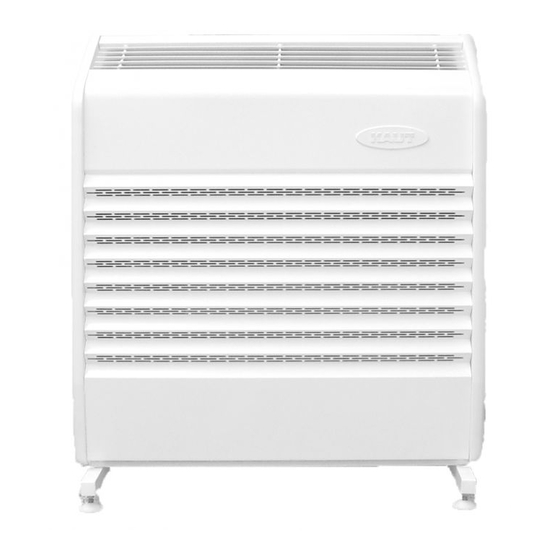

KAUT- Luftentfeuchter Typ 3025 und 5025
In den Ausführungen: Standard, mit Abtauautomatik „T" und mit PWW-Heizregister „PH"
4.2 PWW-Heizregister „PH"
6. Wartung und Pflege
11. Schaltpläne
Bei eventuellen Rückfragen zu Ihrem KAUT-Luftentfeuchter ist es hilfreich, den genauen Typ, die
Seriennr. und das Lieferdatum des Gerätes zu wissen.
Tragen Sie hier bitte die genaue Typenbezeichnung und die Seriennr. laut Typenschildangabe
und das Lieferdatum Ihres Luftentfeuchters ein:
