Funktionsweise
Der Split2.8 RDM bietet zwei separate DMX-/RDM-Universe, die flexibel auf acht
DMX-/RDM-Ausgänge verteilt werden können. Jeder Ausgang verfügt über einen
A/B-Schalter, der eine schnelle Zuweisung zum gewünschten Eingang ermöglicht.
Alle Schnittstellen sind in 5pol XLR ausgeführt.
DMX-Eingänge
Beide DMX-/RDM-Eingänge sind in 5pol XLR male ausgeführt. Zusätzlich kann jeder
DMX-/RDM-Eingang über eine Loop-Schnittstelle für weitere Expansionen verwendet
werden. Die Loop-Schnittstelle muss terminiert werden, falls nicht verwendet.
Jeder Eingang ist optisch isoliert und bietet Schutz vor Spannungsschäden.
DMX-Ausgänge
Sämtliche DMX-/RDM-Ausgänge sind in 5pol XLR female ausgeführt und arbeiten
völlig unabhängig voneinander. Jeder Ausgang verfügt über einen A/B-Schalter, der
eine schnelle Zuweisung zum gewünschten Eingang ermöglicht. Bis zu 32 DMX-
Geräte können an einem Ausgang betrieben werden. Nicht genutzte Ausgänge
müssen nicht terminiert werden.

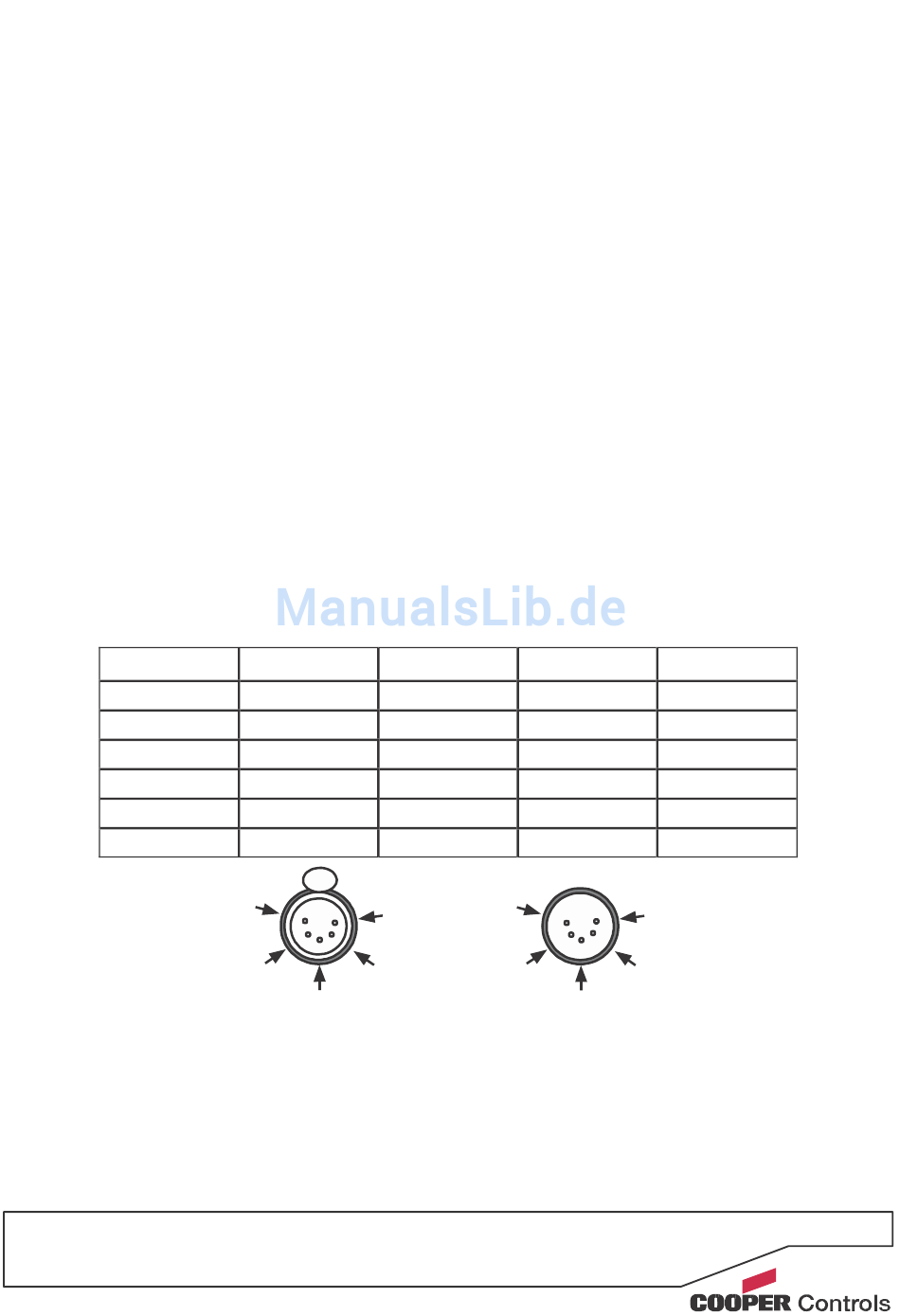

DMX512-Verdrahtung
XLR 5 Pins
1
1
2
3
4
5
IM9235 German - Split2.8 RDM Benutzerhandbuch
Seite 5
RJ45 Pins
7
8
2
1
6
3
PIN 5
PIN 4 PIN 2
PIN 3
XLR5 female
Konvention Funktion
Schwarz Abschirmung
Schwarz Abschirmung
Blau DMX-Daten -
Rot DMX-Daten +
nicht genutzt AUX-Daten -
Nicht genutzt AUX-Daten +
PIN 1
PIN 1
PIN 2
XLR5 male
RJ45 Farben
Weiß/Braun
Braun
Orange
Weiß/Orange
Grün
Weiß/Grün
PIN 5
PIN 4
PIN 3
