Itec SPIDERLINE 16 Bedienungsanleitung
Inhaltszusammenfassung für Itec SPIDERLINE 16

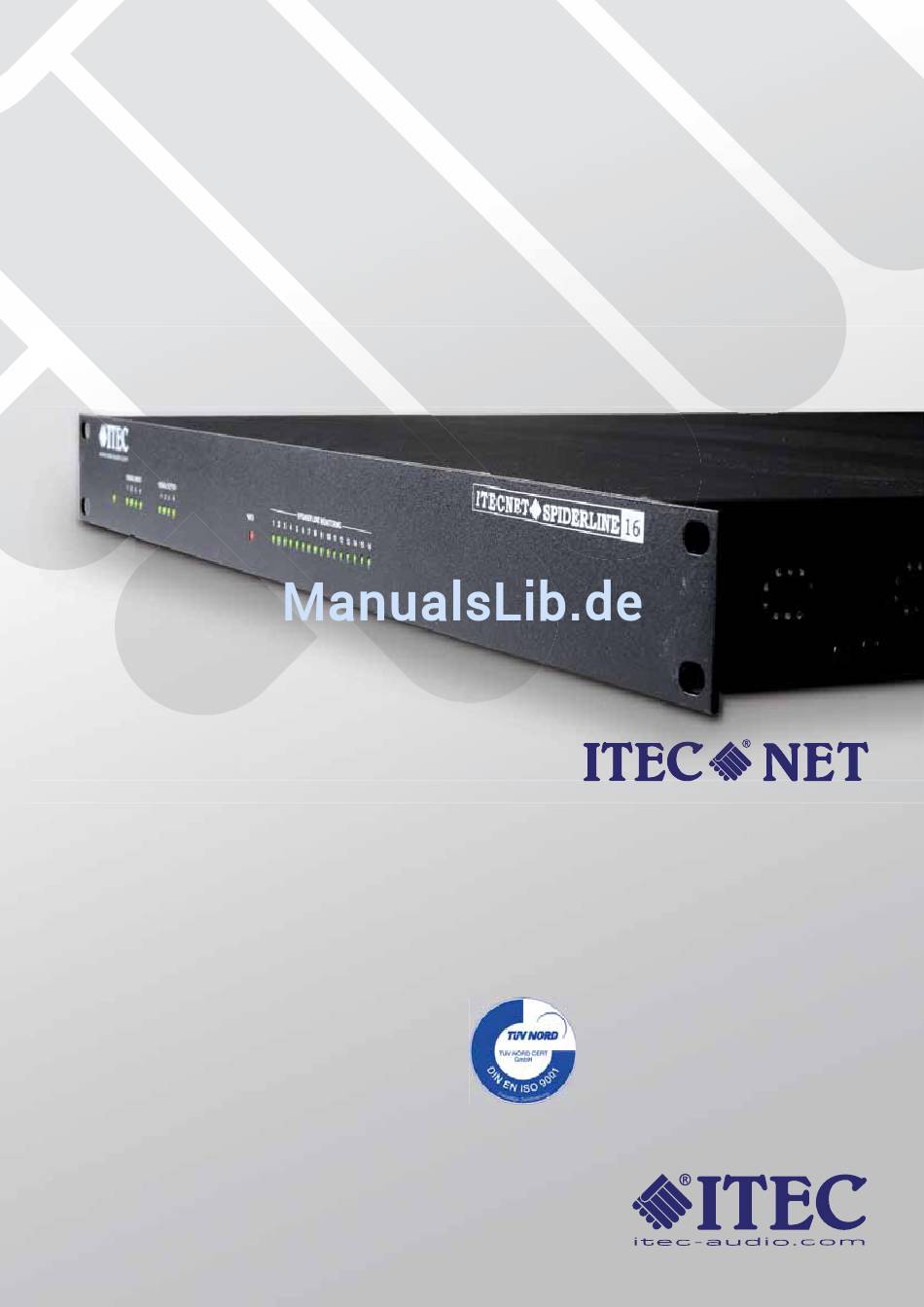

- Seite 1 SPIDERLINE 16 BEDIENUNGSANLEITUNG VERSION 1.0 APRIL 2013 Designed and Manufactured by ITEC Tontechnik und Industrieelektronik GesmbH 8200 Laßnitzthal 300 Austria / Europe...
- Seite 2 Für die vollständige Kenntnis des Systems, aller Möglichkeiten und die Durchführung der erforderlichen Konfi gurationsarbeiten ist zusätzlich auch das Software-Handbuch erforderlich. Bitte beachten Sie bei der Installation und Anwendung des ITEC SpiderLine 16 alle in diesem Handbuch an- geführten Sicherheitshinweise, Daten und Anschlussbeispiele, damit Sie das Gerät auch optimal einsetzen und nutzen können.
-
Seite 3: Sicherheitshinweise
Bei der Installation des Gerätes sind die örtlichen Anschlussbedingungen, die vorgeschriebenen Schutzmaß- nahmen und alle einschlägigen Normen unbedingt zu beachten. Die Installation und Konfi guration des ITEC SpiderLine 16 darf nur durch geschultes Fachpersonal durch- geführt werden. Für die Konfi guration ist ausschließlich die Original-Software ITEC-NETDESIGN zu verwen- den. - Seite 4 SPIDERLINE 16 ITEC SPIDERLINE 16 www.itec-audio.com...
- Seite 5 64 Audiokanälen in höchster Audioqualität. Gleichzeitig werden auch eine Vielzahl von Systemdaten, Meßwerten und IOs bedient und übertragen. Der SpiderLine 16 ist mit vier Audio-Eingängen, vier Audio-Ausgängen, 16 Lautsprecherausgängen 100V, seriellen Schnittstellen und IOs eine der wichtigsten Systemkomponenten.
-
Seite 6: Bedien- Und Anzeigeelemente An Der Geräte-Vorderseite
RS 232 (siehe Abschnitt serielle Schnittstellen) 10 VDC Spannungsversorgung für externe Kontrollgeräte (z.B. Remote Panel) Logic Outputs (siehe Abschnitt Logik Ausgänge) Logic Inputs (siehe Abschnitt Logik Eingänge) Fault Relais (siehe Abschnitt Störmelderelais) Masseanschlüsse (siehe Abschnitt Massekonzept) max. Kabelquerschnitt 4 mm ITEC SPIDERLINE 16 www.itec-audio.com... - Seite 7 Line Out (siehe Abschnitt Audio Ausgänge) Lautsprecher-Linien: 100Volt geschaltete Ausgänge zu den einzelnen Linien 100V Leistungseingänge von den Endstufen 100V Leistungseingänge von den Back-Up Endstufen Maximaler Kabelquerschnitt für alle Klemmen 1,5 mm - sofern nicht anders angegeben. ITEC SPIDERLINE 16 www.itec-audio.com...
-
Seite 8: Blockschaltbild Dsp 1 (Main)
+12V Gain MIC/LINE OUTPUT UNIT 2 Delay OUT 2 IN 2 +12V Gain MIC/LINE OUTPUT UNIT 3 Delay OUT 3 IN 3 +12V Gain OUTPUT UNIT 4 Delay OUT 4 MIC/LINE IN 4 Line Detection DSP ITEC SPIDERLINE 16 www.itec-audio.com... -
Seite 9: Blockschaltbild Dsp
Short Circuit, End of Line Earth fault Detection Control Earth fault Measurement 1 –16 A / D Pilot Amp Signal D / A Control Generator DSP2 A / D Line Detection, IOs Control A / D ITEC SPIDERLINE 16 www.itec-audio.com... -
Seite 10: Signal-Routing
AMP 4 BACK-UP 1 BACK-UP 2 BACK-UP 3 BACK-UP 4 B.Up1 B.Up2 B.Up3 B.Up4 LS-BUS Earth fault BUS1 Earth fault BUS2 Earth fault BUS3 Earth fault BUS4 Short Circuit/EOL Short Circuit/EOL PILOT- Earth fault SEAKER LINES ITEC SPIDERLINE 16 www.itec-audio.com... -
Seite 11: Audio-Eingänge
Damit können alle gängigen Mikrofone und Zuspielgeräte optimal angepasst werden. Phantomspannung ist je Kanal zuschaltbar und beträgt 12 Volt. Signal Signal Audio-Ausgänge Auch die 4 Ausgänge sind symmetrisch auf Klemmen an der Gehäuse-Rückwand ausgeführt. Der maximale Ausgangspegel liegt bei +15 dB. Signal Signal ITEC SPIDERLINE 16 www.itec-audio.com... -
Seite 12: Digitale Eingänge
36 V DC Das Gerät verfügt über 8 digitale Open-Collector-Transistor Ausgänge. Sie dienen zum Schalten von Relais, Lampen kleinerer Leistung etc. Typische Anwendungen sind die Anzeige von Störungen, Abschalten anderer Audiogeräte während einer Durchsage uvm. ITEC SPIDERLINE 16 www.itec-audio.com... -
Seite 13: Serielle Schnittstellen
SPIDERLINE 16 Serielle Schnittstellen Eine RS 232 und eine RS 485 Schnittstelle werden parallel vom SpiderLine 16 betrieben. Es darf jeweils nur eine der beiden Schnittstellen beschaltet werden. RS 232 SPIDERLINE 16 Die RS 232 Schnittstelle dient zur Anbindung von Kontrollgeräten mit einer maximalen Kabellänge bis zu 25m, wie zum Beispiel Mediensteuerungen, Leitstellen oder Störmeldesystemen bzw. - Seite 14 Gelbe LED ein: gültige Verbindung (100MBit / full duplex) Störmelderelais SPIDERLINE 16 Fault Relais max 48 V Fault Operating Ein potentialfreier Relaiskontakt steht für die Anzeige des Betriebsstatus zur Verfügung. Bei ausgeschalte- tem Gerät oder Störung ist das Relais abgefallen, im Normalbetrieb angezogen. ITEC SPIDERLINE 16 www.itec-audio.com...
- Seite 15 SPIDERLINE 16 Masse Konzept Der Spiderline 16 arbeitet mit drei Potenzialen, die im gewissen Sinne als Masse bezeichnet werden können, aber nicht miteinander verbunden sind. Somit obliegt es dem Verdrahtungskonzept der Anlage, ob und wo diese Potenziale zusammengeschlossen bzw. mit dem Schutzleitersystem verbunden werden.
- Seite 16 Kontakt MAX. SPANNUNG/MAX. SCHALTSTROM 48 V AC/DC / 500 mA NETZWERK Ethernet 100 Base-TX, IEEE 802.3u Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten. ITEC- Tontechnik und Industrieelektronik GesmbH, A-8200 Lassnitzthal 300 Tel.: +43 (0)3133 / 3780-0, offi ce@itec-audio.com, www.itec-audio.com...
