ALL 3000 INTERNET THERMOMETER
Lieferumfang
- ALL 3000 Zentraleinheit
- ALL3 3010 Sensor mit 20 m Kabel
- Steckernetzgerät
- Benutzerhandbuch

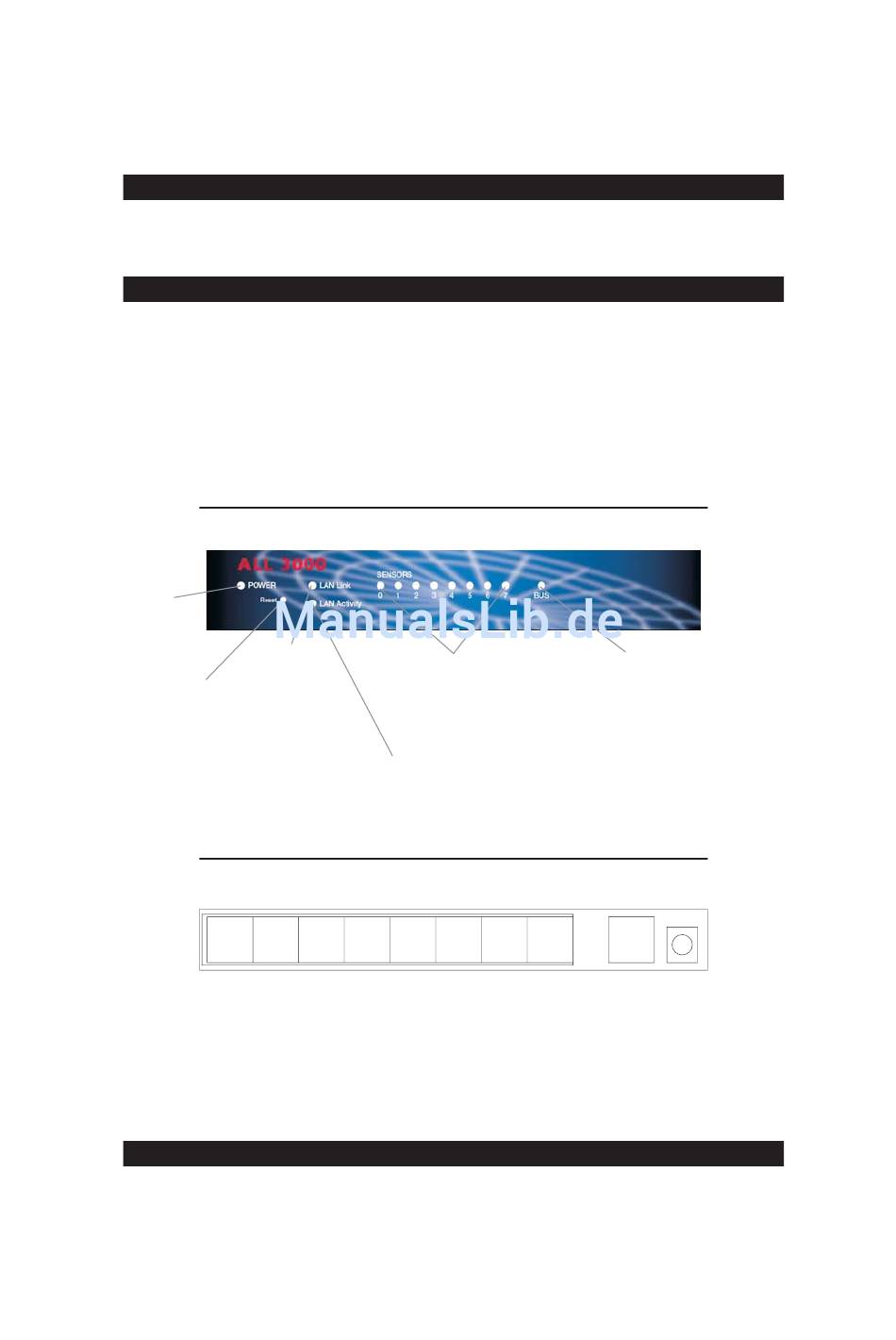

Vorderseite
Einschalt-
Anzeige
Link zum
Factory
Hub/Switch
Reset
Leuchtet, wenn der
ALL 3000 und der
Wenn dieser Taster
Ethernet-Hub oder
während des Ein-
Switch Verbindung
schaltens gedrückt
haben.
gehalten wird,
lädt der ALL 3000
die Werkseinstellungen.
Die Sensor-LED´s zeigen
ein kurzes Blinkpattern
als Kontrollmeldung.
Rückseite
0
1
Seite 2
Statusanzeige
Sensoren
Leuchtet bei erkanntem
Sensor auf.
Bei Alarm blinkt die
jeweilige LED.
Netzwerk
Aktivität
Blinkt bei
Datenverkehr
2
3
4
5
Sensor-Anschlüsse
Hier werden bis zu 8
I2C Sensoren angeschlossen
(z.B. ALL 3010, ALL 3015)
Statusanzeige
I C Bus
2
Blinkt, wenn der
ALL 3000 auf die
Sensoren zugreift
6
7
Ethernet
Verbindung zum
Hub oder Switch
Power
An dieser Buchse
wird das externe
Netzgerät
angeschlossen.
(5...9 V DC)
