Bypass level indicator model BNA
Bypass-Niveaustandsanzeiger Typ BNA
Indicateur de niveau bypass modèle BNA

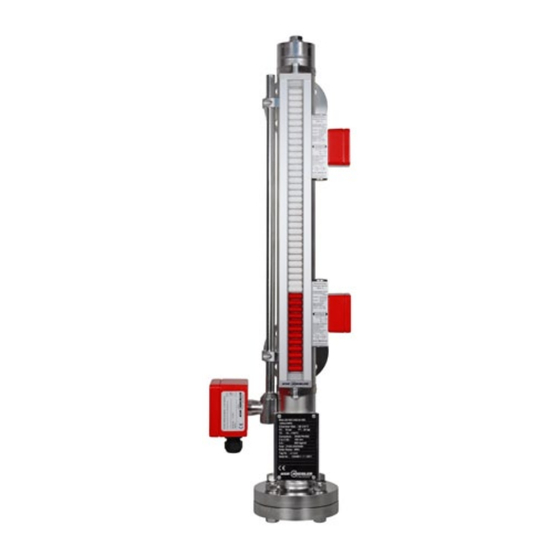

Bypass level indicator, model BNA with option level
ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld
Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com
Operating instructions
Betriebsanleitung
Mode d'emploi
sensor and magnetic switch
GB
D
F
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Rolf Heun BNA
Inhaltszusammenfassung für Rolf Heun BNA
- Seite 17 GEFAHR! Hinweise deren Nichtbeachtung zu Personen- oder Sachschäden führen können. Information Angaben und Informationen zur sachgerechten Anwendung. ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com...
-
Seite 18: Sicherheitshinweise
Vor Inbetriebnahme sind alle Geräte auf richtigen Anschluss und Funkti- on zu prüfen. Die elektrische Versorgung, auch der nachgeschalteten Geräte, ist zu kontrollieren. ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com... - Seite 19 Personen- oder Sachschäden führen. Sämtliche Werkstoffe des Bypassrohres und des Schwimmers müssen gegen das zu überwachende Medium beständig sein. ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com...
-
Seite 20: Funktionsbeschreibung Und Aufbau
ändert seine Höhenlage mit dem Pegel des Mediums. Durch das Magnetfeld werden außen am Bypassrohr angebrachte optische und elektrische Füllstandsanzeigen oder Grenzwertschalter betätigt. Auch ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com... -
Seite 21: Installation Und Inbetriebnahme
Angebaute Magnetschalter sind nach dem gleichen Prinzip auszurichten. Bei Bypass-Niveaustandsanzeiger mit Isolierung bzw. bei Magnetrollenanzeigen mit Plexiglasvorsatz muss ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com... - Seite 22 Sofern der Bypass-Niveaustandsanzeiger mit Absperrventilen zwischen Prozessanschlüssen und Behälter ausgerüstet ist wie folgt vorgehen. Entleer- und Entlüftungseinrichtungen am Bypass-Niveaustandsan- ■ zeiger schließen ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com...
- Seite 23 Montage- und Betriebsanleitung beachten T = oberer Überstand M = Mittenabstand U = unterer Überstand ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com...
- Seite 24 Anbaumöglichkeit zu sehen. Bitte beachten Sie auch die Montage und Betriebsanleitun- gen der Anbaugeräte. ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com...
- Seite 25 Magnetsystem 8 mm nicht überschrei- ten. Das Bypassrohr darf auf keinem Fall an- oder durchgebohrt bzw. direkt verschweißt werden. ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com...
- Seite 26 Seite kehrt sich die Schaltfunktion um. Der Schalter muss umgekehrt montiert werden (Typenschild steht auf dem Kopf). ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com...
- Seite 27 3. Installation und Inbetriebnahme Abb. 3: Magnetschaltermontage (Typ M, ME, MST, MT) Schaltpunkt Magnetschaltermontage (Typ MA) ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com...
- Seite 28 Schaltfunktion zu gewährleisten, muss das Magnetschalter- gehäuse am Bypassrohr anliegen. Abb. 4: Magnetschaltermontage (Typ MS, MV, MVT, MEx) ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com...
-
Seite 29: Wartung
Das Gefäß ist vor dem Öffnen zu entspannen. Die Funktion der Bypass-Niveaustandsanzeiger kann nur bei Verwendung von Originalzubehör und Ersatzteilen gewährleistet werden. ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com... -
Seite 30: Fehlersuche
Rufen Sie uns bei allen Schwierigkeiten an. Wir sind bemüht Ihnen jederzeit mit Rat und Tat zur Seite zu stehen. Technical alteration rights reserved. Technische Änderungen vorbehalten. ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com... - Seite 45 ING. ROLF HEUN | Meß- Prüf- Regeltechnik GmbH | Hufeisen 16 | 21218 Seevetal/Hittfeld Tel: 04105-5723-0 | Fax: 04105-5723-66 | info@heun-messtechnik.com | www.heun-messtechnik.com...
