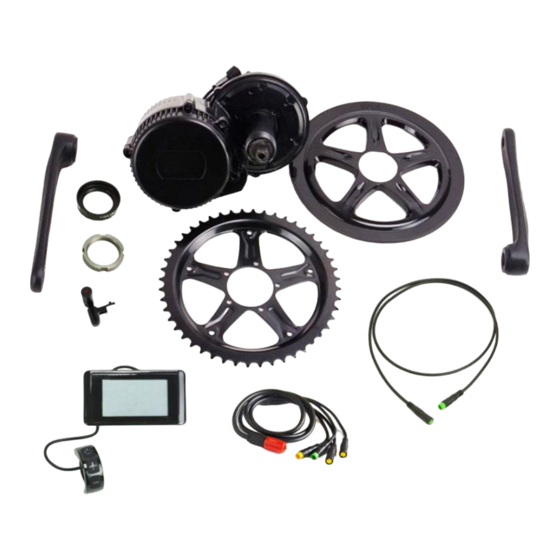

electric bike solutions BBS01 Montageanleitung
Inhaltsverzeichnis
Montageanleitung Mittelmotor
Montageanleitung
250 Watt Motor (BBS01) sowie
500 Watt und 750 Watt Motor (BBS02)
Sehr geehrter Kunde,
mit dem Umbausatz der Electric Bike Solutions GmbH (EBS) haben Sie ein technisch hochwertiges Produkt
erworben. Unser Ziel ist es, dass Sie möglichst lange Freude daran haben.
Bitte lesen Sie für einen erfolgreichen und sicheren Umbau unbedingt diese Anleitung und beachten Sie die
Sicherheitshinweise. Wir wünschen Ihnen viel Freude beim Umbau und stets gute Fahrt mit Ihrem Elektrorad.
Ihr Electric Bike Solutions Team
Montageanleitung_Mittelmotor_250W_V2.4.docx
EBS–Mittelmotor Umbausatz
für
Copyright © 2015 by Electric Bike Solutions GmbH
mit
Seite 1 von 23
Inhaltsverzeichnis
Inhaltszusammenfassung für electric bike solutions BBS01
- Seite 1 500 Watt und 750 Watt Motor (BBS02) Sehr geehrter Kunde, mit dem Umbausatz der Electric Bike Solutions GmbH (EBS) haben Sie ein technisch hochwertiges Produkt erworben. Unser Ziel ist es, dass Sie möglichst lange Freude daran haben. Bitte lesen Sie für einen erfolgreichen und sicheren Umbau unbedingt diese Anleitung und beachten Sie die Sicherheitshinweise.
-
Seite 2: Begriffe Und Abkürzungen
VR = Vorderrad, HR = Hinterrad. Über diese Anleitung Diese Anleitung ist für folgende Produkte von Electric Bike Solutions geeignet: EBS Mittelmotor 250 Watt BBS01. EBS Mittelmotor 500 Watt BBS02/ optional mit Daumengas und Bremsabschalter. EBS Mittelmotor 750 Watt BBS02/ optional mit Daumengas und Bremsabschalter. -
Seite 3: Inhaltsverzeichnis
2.6.4. Bremshebel mit integriertem Abschalter ................. 15 2.7. Verkabelung ..........................15 Inbetriebnahme des Systems ....................16 Hinweise ........................... 17 Anhang ............................18 Kundenservice .......................... 23 Impressum ..........................23 Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 3 von 23... -
Seite 4: Bevor Sie Mit Dem Umbau Beginnen
Kontaktspray oder Kriech-Öl. Montagewerkzeug-Set zur Befestigung des Mo- Zollstock, Lineal oder Meßschieber. tors im Tretlagergehäuse: 1. Werkzeug für Ringmutter. 2. Werkzeug für Kontermutter. Art.Nr. reto-md-kit01. Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 4 von 23... -
Seite 5: Der Umbau Gliedert Sich In Folgende Abschnitte
Linksgewinde werden gelöst durch Drehen kantwelle. im Uhrzeigersinn! Beim Hollowtech-II-Tretlager ist kein Kurbelabzieher Bei der 4-kant-Welle benötigen Sie den Kurbelabzieher. erforderlich aber der Shimano Tretlagerschlüssel. Innenlager mit BSA-Gewinde und ISO-Vierkantwelle. Hollowtech-II-Tretlager. Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 5 von 23... - Seite 6 Werkzeug (Ahle) aufgerieben oder einer Halbrundfeile nachgearbeitet werden. Tretlagergehäuse mit Halbrundfeile auffeilen. Tretlagergehäuse Innendurchmesser mindestens 33,5 mm. Entfernen Sie Schmutz oder Metallspäne aus dem Ge- häuse und dem Gewinde! Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 6 von 23...
-
Seite 7: Befestigung Des Motors
Der Motor wird von der rechten Seite in das Tretla- gergehäuse eingeschoben. Die Gewinde sparsam mit Loctite 243 benetzen. Hinweis: Loctite entwickelt seine Wirkung nur im Gewindespalt unter Luftabschluss! Bitte die Verar- beitungshinweise des Herstellers beachten. Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 7 von 23... - Seite 8 Mutter zur Befestigung des Motors zunächst von Hand auf das Gewinde drehen. Befestigungsmutter. Seilzüge frei beweglich? Die Befestigungsmutter mit dem Spezialwerkzeug motobf-4x-02 und ½-Zoll Ratsche gut festziehen. Spezialwerkzeug motobf-4x-02 Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 8 von 23...
-
Seite 9: Pedalkurbeln Und Pedale Montieren
Schieben Sie die Kurbel mit dem „L“ auf das linke Ende der Motorwelle und ziehen Sie die beiliegende Befestigungsschraube gut fest. Kontermutter. Die Kontermutter mit dem Spezialwerkzeug motobf-4x-03 und ½-Zoll Ratsche gut festziehen. Spezialwerkzeug motobf-4x-03 Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 9 von 23... - Seite 10 Diese Seite zeigt nach außen. Befestigungspunkte auf der Innenseite. 5 Schrauben von der Innenseite aus festziehen. (Nicht zu fest! Kunststoffgewinde!) Kettenblatt gut festschrauben. Kurbel rechts. Kettenblattschutz montieren. Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 10 von 23...
-
Seite 11: Speedsensor Und Speichenmagnet Montieren
Pedale montieren. Linkes Pedal hat Linksgewinde! 2.4. Speedsensor und Speichenmagnet montieren Speedsensor und Halter. Auf dem Sensorgehäuse ist ein Fadenkreuz. Dahinter befindet sich die Sensor-Elektronik. Klemmschraube. Kreuzmarkierung am Speedsensor. Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 11 von 23... -
Seite 12: Speichenmagnet Montieren
Höhe des „Fadenkreuzes“ am Sen- sorgehäuse vorbei bewegt! Dabei soll der Abstand zwischen Magnet und Sensor maximal 3-4mm be- tragen. Wenn nötig, müssen Sensor und Magnet verschoben werden. Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 12 von 23... -
Seite 13: Display Und Bedienelement
Buchse, vom Motor kommend, verbinden. Befestigen Sie das Bedienelement mit den 3 Tasten in Griffnähe, damit Sie zur sicheren Betätigung während der Fahrt die Hand nicht vom Griff nehmen müssen. Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 13 von 23... -
Seite 14: Daumengashebel Anschließen
Diese können Sie über unseren Internet- Shop bestellen und nachrüsten. Nicht verwendete Anschlussbuchsen und Stecker soll- ten zum Schutz gegen Wasser oder Fremdkörper mit Dichtkappen o.ä. verschlossen werden. Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 14 von 23... -
Seite 15: Bremshebel Mit Integriertem Abschalter
Bei den 500 Watt und 750 Watt Motoren fließen hö- here Ströme. Für deren Anschluss sind Anderson Verbinden Sie die Stecker vorsichtig, ohne Gewalt, um die innenliegenden Polstifte nicht zu verbiegen! Powerpoles erforderlich. Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 15 von 23... -
Seite 16: Inbetriebnahme Des Systems
Prüfen Sie die Funktion der Bremsabschalter (falls vorhanden). Das Display zeigt einen Fehlercode: Lesen Sie hierzu die Fehlercodes und die Hinweise zur Behebung im Anhang der Bedienungsanleitung für das Mittelmotor-Display. Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 16 von 23... -
Seite 17: Hinweise
Entsorgen Sie Elektroschrott nicht im Hausmüll, fizierte Fahrräder. sondern geben Sie die Teile bei einem Recyclinghof in Ihrer Nähe oder bei der Electric Bike Solutions Der Umgang mit einem Pedelec muss erst durch GmbH ab. vorsichtiges Probefahren erlernt und die eigene Fahrweise angepasst werden. -
Seite 18: Anhang
Montageanleitung Mittelmotor 5. Anhang Abbildung 1 Abbildung 2 Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 18 von 23... - Seite 19 Montageanleitung Mittelmotor Abbildung 3 Abbildung 4 Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 19 von 23...
- Seite 20 Montageanleitung Mittelmotor Abbildung 5 Abbildung 6 Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 20 von 23...
- Seite 21 Montageanleitung Mittelmotor Abbildung 7: Display, Bedienelement, Halterung, Anschlusskabel. Abbildung 8: Motorgehäuse mit Anschlusskabeln für Akku, Display und Speed-Sensor. Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 21 von 23...
- Seite 22 Montageanleitung Mittelmotor Abbildung 6: Geschwindigkeits-Sensor. Abbildung 7: Erforderliche Einbaumaße. Montageanleitung_Mittelmotor_250W_V2.4.docx Copyright © 2015 by Electric Bike Solutions GmbH Seite 22 von 23...
-
