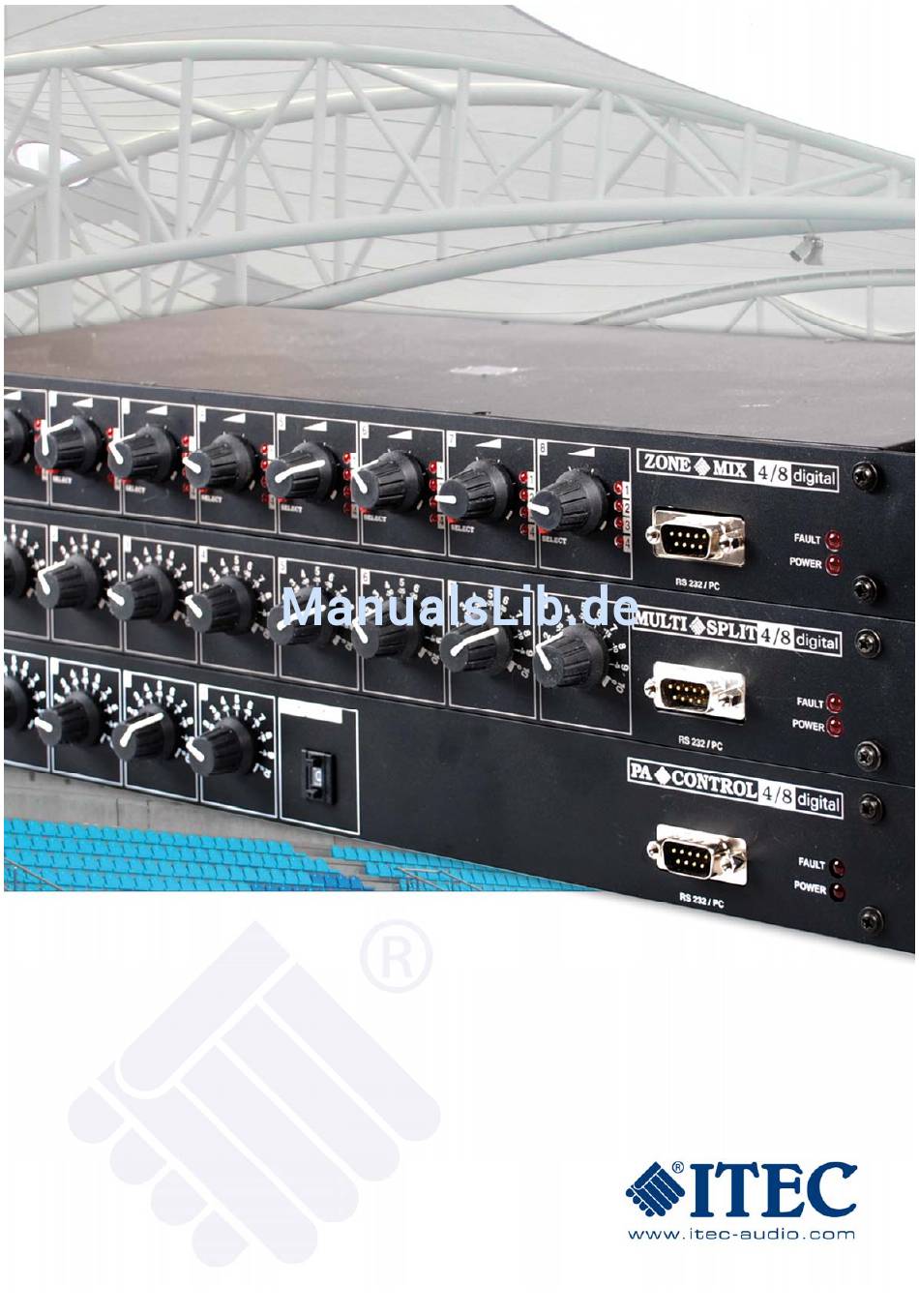

- Seite 1 MULTISPLIT / PA-CONTROL / ZONE-MIX 4/8 DIGITAL HANDBUCH VERSION 1.0, OKTOBER 2007 TEIL1: GERÄTEBESCHREIBUNG...
-
Seite 2: Werter Kunde
Der Enduser erhält eine gut überschaubare Anlage mit einfachster Bedienung. Nachjustierungen sind nur in den vorgegebenen Grenzen möglich, somit wird eine Fehlbedienung weitgehend ausgeschlossen. Die Konfigurationssoftware ITEC-SplitDesign ist übersichtlich, leicht verständlich und so für jedermann mühelos bedienbar. Bis zu 10 unterschiedliche Komplett-Konfigurationen können im Flash des Multi-Split gespeichert und vom Anwender dem Anlass entsprechend extern umgeschaltet (abgerufen) werden. -
Seite 3: Inhaltsverzeichnis
9. Schnittstelle für Medienfernsteuerung:..................11 10. Analoger Link:.......................... 11 11. Eingänge: ..........................12 12. Ausgänge: ..........................12 13. LAN-Modul: (Option)........................ 12 14. Gerätestatus-Ausgang:......................13 BLOCKSCHALTBILD......................14 DSP-Erweiterung (Option) ....................15 DSP-BLOCKSCHALTBILD ....................15 Technische Daten.........................16 www.itec-audio.com MULTISPLIT / PA-CONTROL / ZONE-MIX 4/8 DIGITAL... -
Seite 4: Sicherheitshinweise
MULTISPLIT / PA-CONTROL / ZONE-MIX 4/8 DIGITAL SICHERHEITSHINWEISE Die Installation und Konfiguration darf nur durch geschultes Fachpersonal durchgeführt werden. Für die Konfiguration ist ausschließlich die Original- Software ITEC-SplitDesign zu verwenden. Der Stromanschluss erfolgt über das Original-Netzgerät. Dieses verfügt auf der Primärseite über einen Kaltgerätestecker und wird mit einem entsprechenden Kabel an die landesübliche... -
Seite 5: Lieferumfang
Netzgerät mit Anschlusskabel Handbuch (deutsch oder englisch) optional: DSP-Module (eingebaut) LAN-Modul (eingebaut) Zubehör: (optional) ITEC-MM-PC-1.5 RS-232 Verbindungskabel zum PC ITEC-MM-PC-1.5 opto Verbindungskabel zum PC mit galvanisch getrennter Schnittstelle ITEC-MM-RJ-0.5 Analog-Link-Kabel ITEC-SplitDesign Konfigurationssoftware: Die aktuelle Version zum kostenlosen Download unter http://itec-audio.com/download/splitter/splittersetup.exe www.itec-audio.com... -
Seite 6: Teil 1: Gerätebeschreibung
Eingangssignal am entsprechenden Input (post-fade) größer + 3 dB. Wert: Pegelanzeige für einen Ein- oder Ausgang (eine LED entspricht 20 dB). Für jene Eingänge, für die „Automixer“ gewählt wurde, zeigen die LEDs den Status (den/die aktiven Kanäle) an. www.itec-audio.com MULTISPLIT / PA-CONTROL / ZONE-MIX 4/8 DIGITAL... -
Seite 7: Potentiometer 1 - 8
4. PC-Schnittstelle: Der 9-polige Sub-Min-D-Stecker an der Gerätefrontseite (RS 232 PC) ist ausschließlich für die Verbindung mit einem PC bzw. Laptop mit der Software ITEC-SplitDesign zu verwenden. Als Verbindungskabel eignet sich das als Zubehör erhältliche ITEC-MM-PC-1.5. Sie können jedes serielle Nullmodem Kabel verwenden, auch als “AT-Link Kabel“ bezeichnet Sollte ihr Laptop keine serielle Schnittstelle besitzen, können sie auch einen “USB zu Seriell“... -
Seite 8: Die Bedienelemente, Stecker Und Buchsen Der Rückseite
Die Phantomspannung an Pin 6 beträgt standardmäßig 12 Volt. Ein höhere Phantomspannung (max. 48V) kann durch Anlage einer höheren Spannung an PIN 6 erreicht werden. Achtung: Bei Verwendung von 48 Volt Phantomspannung ist ein Kurzschluss der Eingangssignalleitungen auf Masse nicht zulässig. www.itec-audio.com MULTISPLIT / PA-CONTROL / ZONE-MIX 4/8 DIGITAL... -
Seite 9: Externe Kontrolleingänge
8..GND 8a. Externe Potentiometer: Eingangswiderstand: 40 kOhm Wir empfehlen die Verwendung von Potentiometer 1 k oder 5 k linear. Bei längeren Leitungslängen sind geschirmte Kabel zu verwenden (wie in der Zeichnung dargestellt). www.itec-audio.com MULTISPLIT / PA-CONTROL / ZONE-MIX 4/8 DIGITAL... -
Seite 10: 8B. Externe Konfigurationsumschaltung
Bei Konfiguration #0 (wenn kein Schalter angeschlossen ist, alle Eingänge „1“) wählt das Gerät die angegebene Startkonfiguration (siehe Softwarebeschreibung). In diesem Zustand kann die Umschaltung durch den PC erfolgen. Die Anwahl einer nicht definierten Konfiguration bewirkt keine Änderung. Konfigurationsumschaltung mit Stufenschalter: www.itec-audio.com MULTISPLIT / PA-CONTROL / ZONE-MIX 4/8 DIGITAL... -
Seite 11: Schnittstelle Für Medienfernsteuerung
10. Analoger Link: RJ-45 Stecker an der Geräte-Rückwand, Bezeichnung „LINK IN“. Dient der raschen Verbindung mit den 4 Bus-Signalen eines ITEC Multi-Mix. Die 4 analogen Eingänge der „LINK IN“-Buchse sind parallel mit den Eingängen an den XLR-Buchsen geschaltet. Das heißt, die XLR-Buchsen sollen bei Verwendung der „LINK IN“-Buchse nicht verwendet werden (siehe Blockschaltbild S. -
Seite 12: Eingänge
Verwendung der DSP beträgt er +10 dB. 13. LAN-Modul: (Option) Optional erhältlich ist eine Version mit eingebautem Ethernet LAN-Modul. Damit können Geräte über das TCP/IP Protokoll fernkonfiguriert und ferngewartet werden. Genaueres erfahren sie in der Softwareschreibung. www.itec-audio.com MULTISPLIT / PA-CONTROL / ZONE-MIX 4/8 DIGITAL... -
Seite 13: Gerätestatus-Ausgang
Fehlers eine Störungsmeldung weiterleiten kann. Der Ausgang ist belastbar mit 30VDC/2A bzw. 125VAC/400mA. 1. Gerätefehler (Fault, NC) 2. Wurzel (Common) 3. Gerät in Ordnung (NO) Gezeichnet im ausgeschaltetem Zustand (bzw. Fault) www.itec-audio.com MULTISPLIT / PA-CONTROL / ZONE-MIX 4/8 DIGITAL... -
Seite 14: Blockschaltbild
MULTISPLIT / PA-CONTROL / ZONE-MIX 4/8 DIGITAL BLOCKSCHALTBILD www.itec-audio.com MULTISPLIT / PA-CONTROL / ZONE-MIX 4/8 DIGITAL... -
Seite 15: Dsp-Erweiterung (Option)
DSP-Erweiterung (Option) Optional erhältlich ist eine Version mit 2 eingebauten 4x4 DSP-Matrix-Modulen. Die Konfigurationssoftware für das DSP-Modul ist im Programm ITEC-SplitDesign beinhaltet und sehr komfortabel zu bedienen. Das DSP-Modul arbeitet im 24 Bit / 96 kHz Modus und ist mit den optimalen Algorithmen ausgestattet. -
Seite 16: Technische Daten
SPLITDESIGN SOFTWARE Die aktuelle Version unserer Software können Sie jederzeit unter folgender Adresse downloaden: http://itec-audio.com/download/splitter/splittersetup.exe ITEC Tontechnik und Industrieelektronik GesmbH, A-8200 Lassnitzthal 300 / Austria / Europe Tel.: +43 (0)3133 /3780-0, office@itec-audio.com, www.itec-audio.com www.itec-audio.com MULTISPLIT / PA-CONTROL / ZONE-MIX 4/8 DIGITAL...
