Inhaltszusammenfassung für SBC PCD7.R-MSD1024

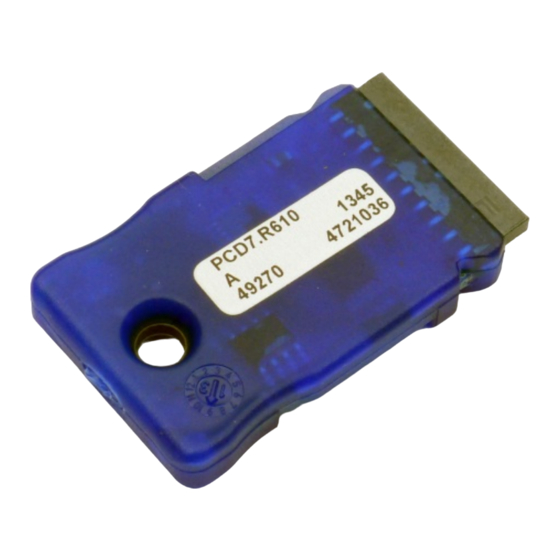

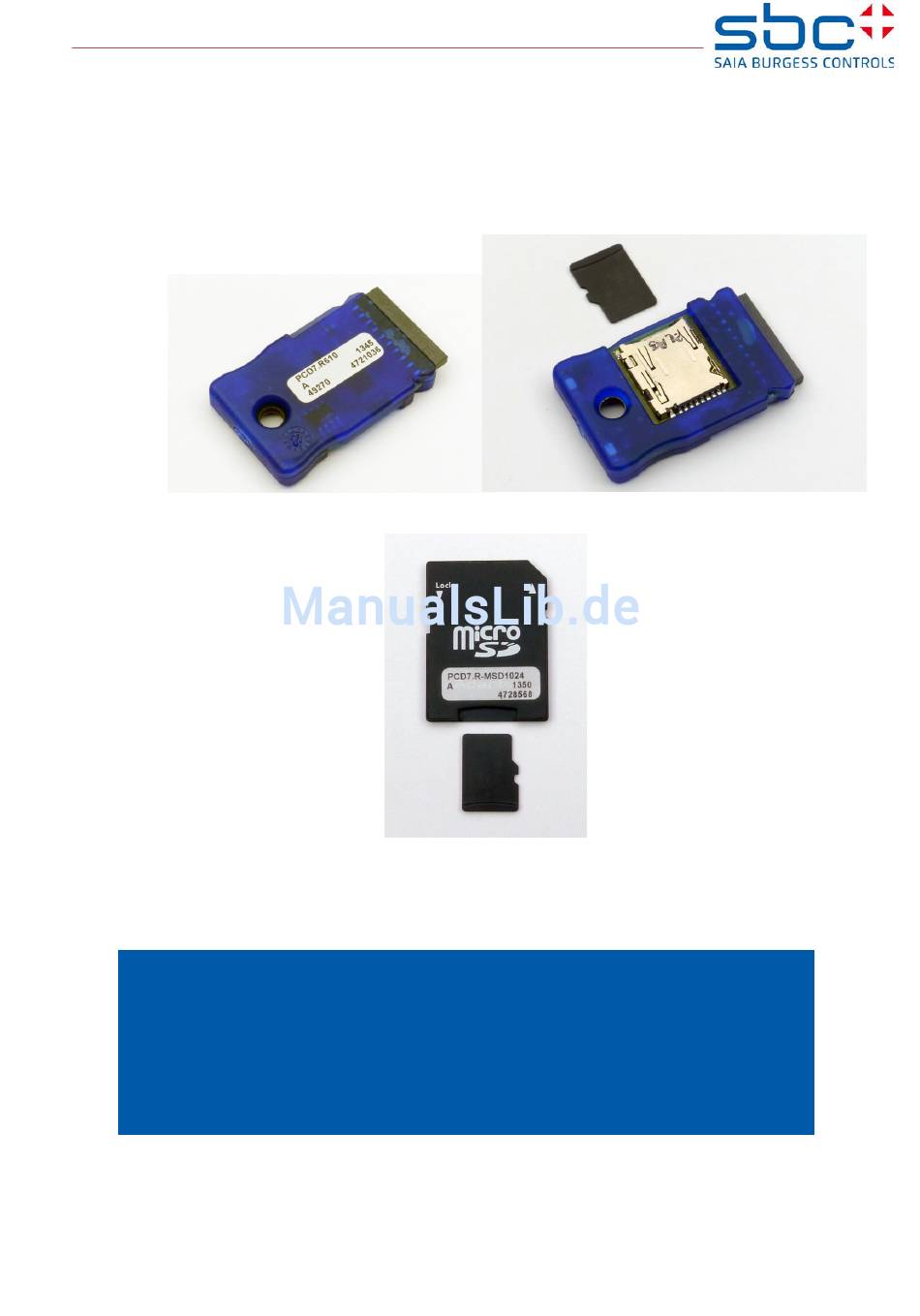

- Seite 1 Handbuch Micro-SD-Flash-Speichermodul PCD7.R610 PCD7.R-MSD1024 Handbuch Dokument 27-638; Edition DE02 │ 2014-08-04...
-
Seite 2: Inhaltsverzeichnis
Dokumentrevisionen ....................2 Systemübersicht ....................3 Technische Daten und Merkmale ............... 4 Basismodul PCD3.R610 ..................4 Micro-SD-Flashkarte PCD7.R-MSD1024 ............... 5 Einsatz der Micro-SD-Flash-Module ..............6 Konfigurierung in PG5 Device Configurator ............6 Sicheres Herausnehmen der Micro-SD-Flashkarte ..........6 Backup-/Restore-Funktionen ................8 Backup to Flash (Backup auf Flash) .............. -
Seite 3: Dokumentrevisionen
Saia-Burgess Controls AG Inhalt Dokumentrevisionen Dokumentrevisionen Revision Geändert Publiziert Anmerkungen DE01 2014-02-10 2014-02-10 Neues Dokument „BlockAccess“ „Lock“ und neues Bild DE01 2014-08-04 2014-08-04 der FBox „Memory“ Handbuch PCD7.R610 │ Dokument 27-638; Version EN02 │ 2014-08-04 0 - 2... -
Seite 4: Systemübersicht
PCD7.D412DT5F eingesetzt werden. PCD7.D457VT5F, PCD1.M0160 PCD2.M5540 PCD1.M2xx0 PCD7.D410VT5F PCD7.D412DT5F Das Modul PCD7.R610 wird ohne Micro-SD-Flashkarte ausgeliefert. Die Flashkarte PCD7.R-MSD1024 muss separat bestellt werden. Bestellangaben: Bestellart Beschreibung Gewicht PCD7.R610 Basismodul für USD-Flashkarte, für Steckplatz 20 g M1 oder M2 (USD-Karte nicht enthalten) PCD7.R-MSD1024... -
Seite 5: Technische Daten Und Merkmale
Saia-Burgess Controls AG Technische Daten und Merkmale Basismodul PCD3.R610 2 Technische Daten und Merkmale 2.1 Basismodul PCD3.R610 Technische Daten KOMPATIBILITÄT Für Steckplatz M1 und/oder M2 verwendbar unterstützt bei PCD1.M0160, PCD1.M2xx0, PCD2.M5540, PCD3.M5/6xxx, PCD7.D457VT5F, PCD7.D410VT5F und PCD7.D412DT5F Von Version 2.1.300 COSinus-Version SPS- Von Version 1.24.02 Steuerung COSinus-Version MB-Panel... -
Seite 6: Micro-Sd-Flashkarte Pcd7.R-Msd1024
Micro-SD-Flashkarten sind speziell ausgewählte Flashkarten für den industriellen Gebrauch, die höchste Anforderungen erfüllen. „Verbraucher“-Flashkarten dürfen nicht verwendet werden. Die Industrie-Micro-SD-Flashkarten PCD7.R-MSD1024 sind separat erhältlich und können im Basismodul PCD7.R610 einfach angeschlossen bzw. ausgetauscht werden. Die Karten werden mit einem SD-Kartenadapter ausgeliefert. In Verbindung mit dem SD Flash Explorer können Daten einfach... -
Seite 7: Einsatz Der Micro-Sd-Flash-Module
Saia-Burgess Controls AG Einsatz der Micro-SD-Flash-Module Konfigurierung in PG5 Device Configurator 3 Einsatz der Micro-SD-Flash-Module 3.1 Konfigurierung in PG5 Device Configurator Das Modul kann wie die anderen Speichermodule im Device Configurator konfiguriert werden: Die Konfigurierung dient nur der Information und ist nicht zwingend erforderlich. - Seite 8 Saia-Burgess Controls AG Einsatz der Micro-SD-Flash-Module Sicheres Herausnehmen der Micro-SD-Flashkarte CSF-Anweisung: S.SF.SYS.Library ;Bibliotheksnummer S.SF.SYS.WriteTag ;Schreib-Tag ;1 X|R IN, Gerätename ;2 X|R IN, Tag-Name ;3 K IN, Tag-Wert Parametertyp ;4 X|R IN, Tag-Wert ;5 R OUT, Status Richtg. Beschreibung X | R Text, der den Gerätenamen enthält: „M1_FLASH“, „M2_FLASH“...
-
Seite 9: Backup-/Restore-Funktionen
Saia-Burgess Controls AG Backup-/Restore-Funktionen Backup to Flash (Backup auf Flash) http://172.23.3.80/cgi-bin/writeVal.exe?SYS-M1_FLASH,DeviceCoverOut=1 4 Backup-/Restore-Funktionen Das Modul unterstützt alle in PG5 verfügbaren Backup- und Restore-Funktionen. Detaillierte Informationen finden Sie in der PG5-Online-Hilfe. 4.1 Backup to Flash (Backup auf Flash) Mit dieser Funktion wird ein Backup des aktuellen Benutzerprogramms der PCD auf dem Onboard-Flash und/oder auf einer steckbaren Flashkarte erstellt. -
Seite 10: Image Format (Bildformat)
Saia-Burgess Controls AG Backup-/Restore-Funktionen Backup Source to Flash (Backup-Quelle auf Flash) 4.1.2 Image Format (Bildformat) Das ist das ältere Backup-Format für Flash, das eine ‚Backup-Partition‘ enthält. Es handelt sich um ein Byte-für-Byte-Bild des Programms. Es enthält weder Konfigurierungs- noch Mediendateien. Allerdings enthält es einen Snapshot der TEXTe und DBs im (erweiterten) Datenspeicher. -
Seite 11: Create Backup File (Backup-Datei Erstellen)
Saia-Burgess Controls AG Backup-/Restore-Funktionen Create Backup File (Backup-Datei erstellen) 4.3 Create Backup File (Backup-Datei erstellen) Dieser Befehl erstellt eine Backup-Datei, die das Benutzerprogramm, die Konfigurierung und Datenwerte der Erstinitialisierung enthält. Die Datei trägt den Namen ‚device_yymmddhhmm.sprg‘ oder ‚device_yymmddhhmm.sbak‘, wobei Device für die ersten 8 Zeichen des Gerätenamens steht (oder weniger, wenn er kürzer ist) und ‚yymmddhhmm‘... -
Seite 12: Herunterladen Der Backup-Datei In Die Pcd
Saia-Burgess Controls AG Backup-/Restore-Funktionen Create Backup File (Backup-Datei erstellen) 4.3.1 Herunterladen der Backup-Datei in die PCD Die ‚.sprg‘- bzw. ‚.sbak‘-Datei kann mit jedem FTP-Clientprogramm oder mit dem PG5 HTTP Downloader in das PCD-Verzeichnis \PCD_BACKUP heruntergeladen werden. Sie kann vom Ordner PCD_BACKUP aus mit dem Befehl Restore From Flash (Restore von Flash aus) wiederhergestellt werden. -
Seite 13: Kopieren Der Backup-Datei Auf Die Micro-Sd-Flashkarte
Saia-Burgess Controls AG Backup-/Restore-Funktionen Create Backup File (Backup-Datei erstellen) 4.3.2 Kopieren der Backup-Datei auf die Micro-SD-Flashkarte Eine weitere Möglichkeit ist das Kopieren der Backup-Datei auf die Micro-SD- Flashkarte mit den Flash Explorer-Tools. Stecken Sie die Micro-SD-Karte mit Hilfe eines SD-Kartenadapters in Ihren Computer. - Seite 14 Saia-Burgess Controls AG Backup-/Restore-Funktionen Create Backup File (Backup-Datei erstellen) Die Datei sollte im Verzeichnis PCD_BACKUP angezeigt werden. Schließen Sie den SD File Explorer und vergessen Sie nicht, die Datei zu speichern, um auf der SD-Karte zu schreiben. Handbuch PCD7.R610 │ Dokument 27-638; Version EN02 │ 2014-08-04 4 - 13...
-
Seite 15: Kopieren Der Pcd Cosinus (Firmware)-Datei Auf Die Micro-Sd-Flashkarte
Saia-Burgess Controls AG Backup-/Restore-Funktionen Wiederherstellen der Backup-Datei und PCD-Firmware Die Micro-SD-Flashkarte kann nun vom Computer entfernt und an die PCD angeschlossen werden. 4.3.3 Kopieren der PCD COSinus (Firmware)-Datei auf die Micro-SD- Flashkarte Die PCD COSinus (Firmware)-Datei (*.BLK) kann genauso, wie im vorherigen Kapitel beschrieben, auf die SD-Flashkarte kopiert werden. -
Seite 16: Wiederherstellen Der Pcd Cosinus Firmware
Saia-Burgess Controls AG Backup-/Restore-Funktionen Wiederherstellen der Backup-Datei und PCD-Firmware /SL3FLASH:/PCD_BACKUP /INTFLASH:/PCD_BACKUP Restore kann auch über PG5 mit der Funktion „Restore From Flash“ (Restore von Flash aus) im Online-Menü gestartet werden. 4.4.2 Wiederherstellen der PCD Cosinus Firmware Beim Hochfahren werden die Dateien im Ordner „/FWUPDATE“ geprüft. Die BLK- Dateien werden extrahiert. -
Seite 17: Kontakt
Telefon: ........+41 26 672 72 72 Fax: ......... +41 26 672 74 99 E-Mail Support: ......support@saia-pcd.com Supportseite: ......www.sbc-support.com SBC Seite: ....... www.saia-pcd.com Internationale Vertretungen & SBC Verkaufsgesellschaften: ... www.saia-pcd.com/contact Handbuch PCD7.R610 │ Dokument 27-638; Version EN02 │ 2014-08-04...
