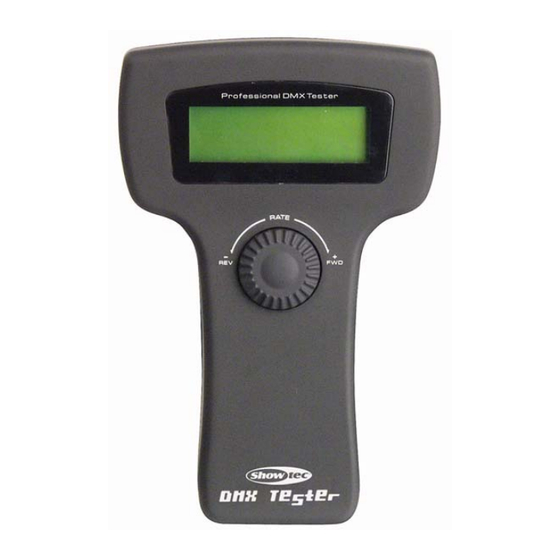

SHOWTEC ORDERCODE 50398 Handbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für SHOWTEC ORDERCODE 50398

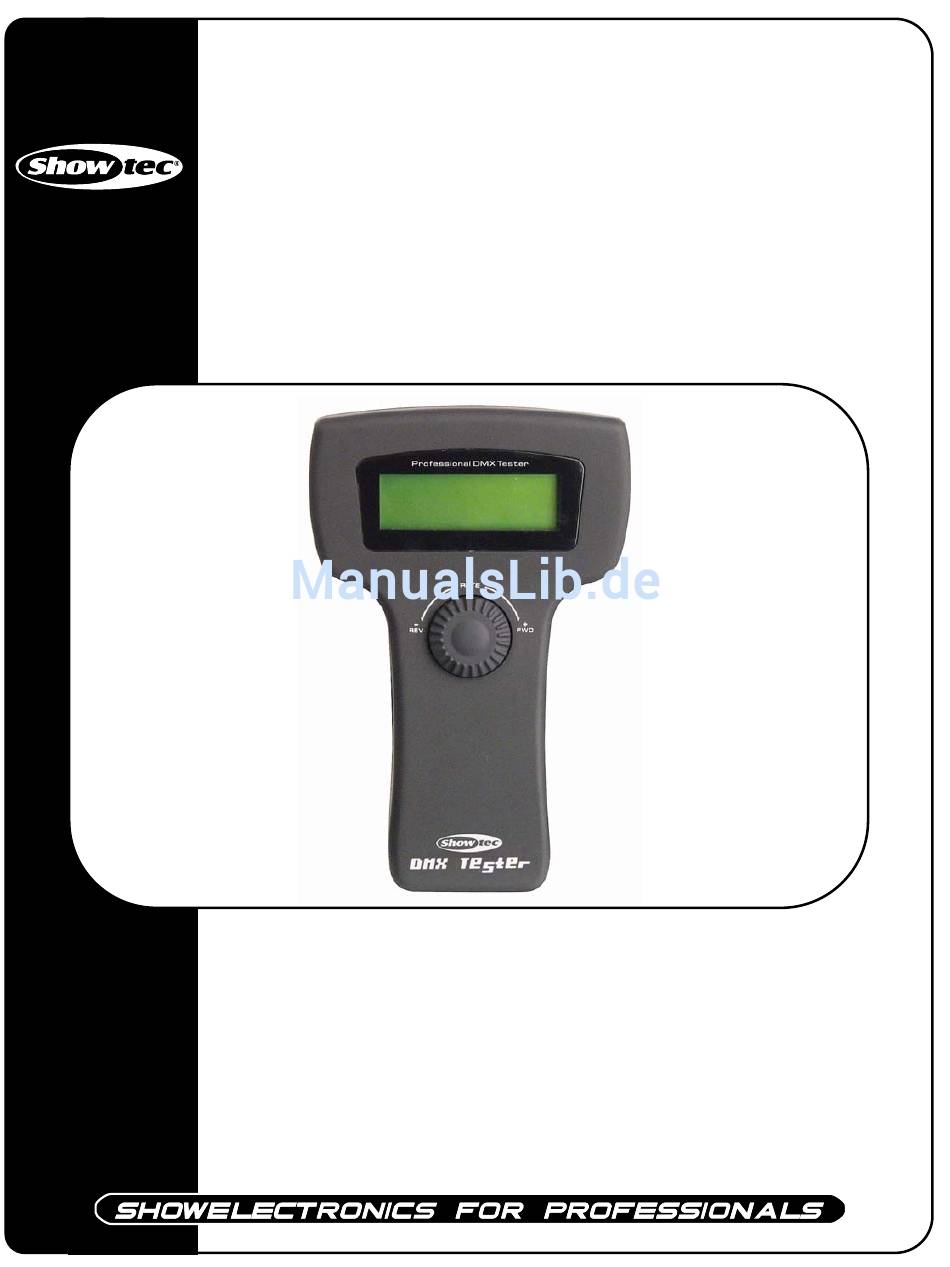

- Seite 1 DMX Tester ORDERCODE 50398...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec DMX Tester Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Geräteübersicht Frontseite…………………………………………………………………………..…..Geräteübersicht Rückseite………………………………………………………………………..…..…..….. Installation................…...…………………………………….…… Aufstellung und Bedienung............……..……………………………...…. Setup Menü Layout……………………..……………………………………………..……….……...……… Paket-Test………………………………….……...…………….…….………………….……...……… - Daten-Format........…………......……………………..……………. - Daten-Timing................…..…………..………………..…. - DMX-Pegel (Volt).……………….……......…………......………………….….. DMX-Datenempfang…….……………………….……...…………….…….………………….……...……... - Balkenanzeige..........…..…..……...…..……..…..…………..- Numerische Anzeige........…………......……………………..……. - Min./Max. Anzeige.……......…………......……………………..……….…... -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features DMX Tester ist ein professioneller Tester von Showtec. • DMX Testpaket mit 3 Menus: - Data Format (zeigt an wieviel Kanäle angeschlossen sind und ob das Eingangssignal fehlerfrei ist) - Data Timing (Break, Mab, Framezeit) DMX-Pegel (Zeigt in Volt an ob das DMX-Signal noch stark genug ist). -
Seite 7: Installation
Versuchen Sie nie, ein 120V Produkt an 230V anzuschließen oder umgekehrt. Sie können den DMX-Tester an 230V anschliessen oder als Stand-Alone mit dem eingebauten Akku benutzen. Wenn Sie das Gerät an der Rückseite auf On setzen erscheint auf dem Display: ==== SHOWTEC ==== DMX TESTER REV 1.24 Copyright 2004 Setup Menü... -
Seite 8: Dmx Paket-Test
1. DMX Paket-Test Das DMX Paket-Test bietet folgende Test-Möglichkeiten: Daten-Format Daten-Timing DMX-Pegel Drücken Sie den Multi-Selector < DMX packet test > < DMX packet test > 1. Data format > DMX data –RX > —–––––––––––––––––––––––––––––> 2. Data timing > DMX data –TX >... -
Seite 9: Dmx-Datenempfang
2. DMX-Datenempfang Zeigt die 256 Werte der 512 DMX-Kanäle über: Balkenanzeige Numerische Anzeige Min./Max. Anzeige Drücken Sie den Multi-Selector < DMX packet test > < DMX data RX 1. Data format > 1. Barchart display > —–––––––––––––––––––––––––––––> 2. Data timing >... -
Seite 10: Numerische Anzeige
2.2 Numerische Anzeige Sie können aus 3 Werte wählen: Dezimalzahlen Hexadezimalzahlen Prozente Das Display zeigt die Werte der einzelnen 512 DMX-Kanäle in 256 Schritte, Prozente, Dezimalzahlen oder Hexadezimalzahlen. X = kein Signal • - = kein Datenwert • < RX Channel 1: 000 Default-setting ist 000 und Startkanal 001. -
Seite 11: Dmx-Daten Senden
3. DMX-Daten senden Dieses Menu ermöglicht das Speichern und Abspielen von eingestellten Werten. Es sind 4 Sub-Menüs: 512 Kanäle Einzelkanal Szenenspeicher Szenen abspielen In diesem Modus können Sie die Parameter für Datasending einstellen. Wenn Sie sich in diesem Menu befinden, wird das eingehende DMX-Signal blockiert. Sie können die Niveaus für die entsprechenden Kanäle zeitweilig ändern. -
Seite 12: Einzelkanal
3.2 Einzelkanal In diesem Menü können Geschwindigkeit, Kanalwahl, Kanalmodus und Kanalwert eingestellt werden. Geschwindigkeit: Einstellen von 0-10 • Kanal: Kanal von 1 bis 512, oder alle 512 gleichzeitig wählen. • Mode: Fader, Fader-fine, Auto an/aus, Rampe aufw. Oder Stopp. • Wert: 0-255 und in 0-100% •... -
Seite 13: Dmx-Daten Senden
4. DMX-Daten senden Wenn Sie sich im Moving Light Modus befinden, zeigt das Display: < Moving Light: 1. Library setting > 2. Play mode > In dieser Modus sind 2 Sub-Menüs: Library einstellen Play Modus 4.1 Library einstellen In diesem Menu kann 10 Empfängern jeweils ein Name gegeben werden. Die Funktionen von max. 36 DMX-Kanälen können pro Empfänger zugeteilt werden (PAN, PAN-fine, TILT, TILT-fine, PRISMA, RESET, ROTIEREN, Shutter, SPEED usw.). -
Seite 14: Szenen Speichern
5. Szenen Speichern Hier können die 15 Szenen gespeichert und nummeriert werden. < Save Cue (Scene) as Cue no : 001 > Confirm > Wenn Sie alle Szenen löschen wollen, sollten Sie in der 2. Zeile “Clear All Cues“ wählen. Danach werden Sie nach einer Bestätigung gefragt: “Be sure ?“... -
Seite 15: System Setup
8. System Setup In diesem Modus sind 3 Sub-Menüs: DMX-Einstellung Sprache Display-Einstellung < System setup : 1. DMX setting > 2. English > 3. Displaysetting > 8.1 DMX-Einstellung Die Start-Code kann hier geändert werden von 0-255 Man kann wählen zwischen NORMAL und HOLD Modus Die Pin-Belegung der XLR-Kabel kann geändert werden (-2 : +3 oder +2 : -3) <... -
Seite 16: Wartung
Wartung Der Showtec DMX Tester benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Spiritus oder Lösungsmittel. -
Seite 17: Produktbeschreibung
Produktbeschreibung Modell: Showtec DMX-Tester Voltage : AC 230V-50Hz (CE) Power input: DC9V, 500 mA min. DMX Input : 3- and 5-pin XLR Female connector DMX Output : 3- and 5-pin XLR Female connector LCD: 4 x 20 character Maße : 200 x 160 x 55 mm (LxBxH) Gewicht : 1,2 kg Design und Produktbeschreibungen sind abhängig von Änderungen ohne vorherige Ankündigung. - Seite 18 2004 Showtec.
