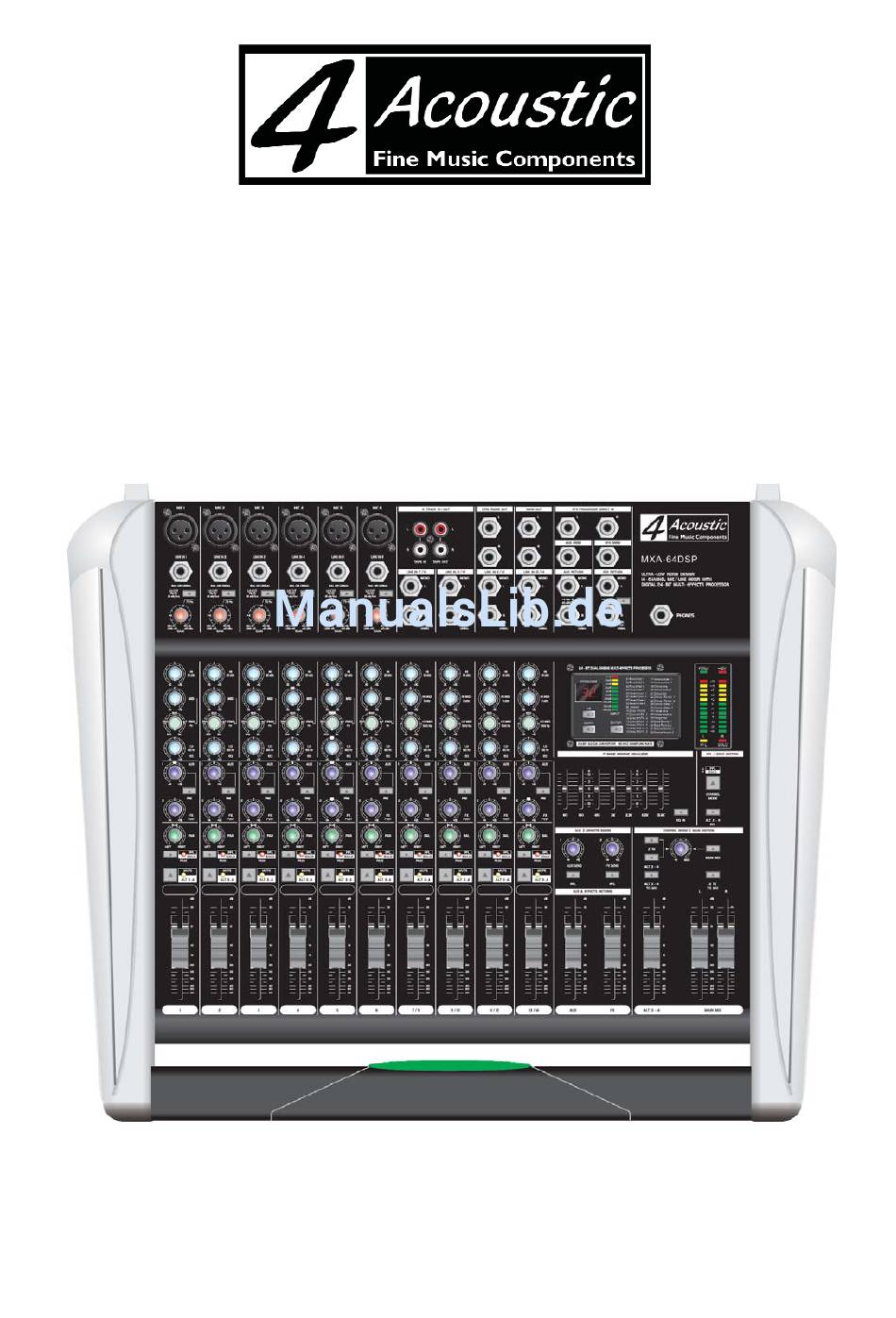

- Seite 1 Professional Power-Mixer Bedienungsanleitung MXA-64DSP Professional Power-Mixer...
- Seite 3 Lebensdauer aller Komponenten gelegt. Bitte beachten Sie alle Hinweise in dieser Bedienungsanleitung. Mit Hilfe dieser Anleitung werden Sie Ihr System in wenigen Minuten in Betrieb nehmen können. 4-Acoustic wünscht Ihnen viel Spaß und Erfolg mit Ihrem neuen Power-Mixer!
-
Seite 4: Inhaltsverzeichnis

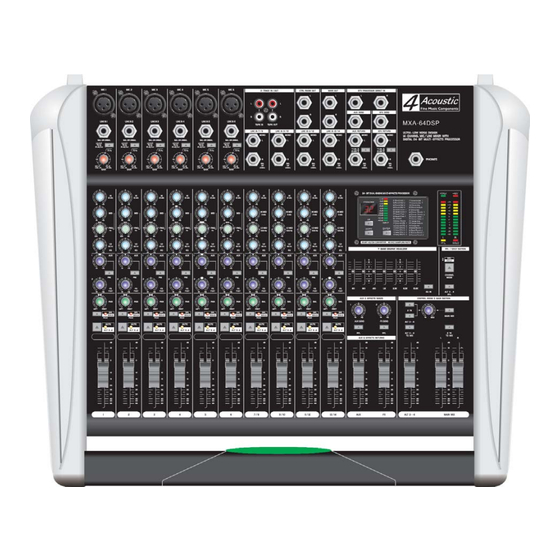

FÜR IHRE UNTERLAGEN ..............15 Eigenschaften Der 4-Acoustic MXA-64DSP ist ein professionelle Power-Mixer mit 2 x 350 Watt Leistungsendstufe und DSP Effekt- Einheit. Er verfügt über 6 symmetrische Mono-Eingange für Mikrofon und Line sowie 4 Stereo Eingänge für Keybords oder andere Stereo Line Pegel Quellen. -
Seite 5: Sicherheitshinweise
Sie die gesamte Verkabelung sorgfältig. Drehen Sie die Lautstärkeregler leise, bevor Sie das Gerät anschalten. 15. Verwenden Sie nur original Zubehör von 4-Acoustic. Ein Dreieck mit einem Blitz Symbol soll den Benutzer vor gefährlich hoher Spannung im Geräteinnern warnen. Diese können bei ausreichender Stärke elektrische Schläge verursachen. -
Seite 6: Installation
Öffnen Sie den Karton vorsichtig und schauen Sie nach Beschädigungen. Vor dem Verlassen der Fabrik wird jeder DJ-Mixer von 4-Acoustic aufwendig geprüft. Hierzu zählt ein Worst Case Dauertest und die Prüfung aller Funktionen unter harten Betriebsbedingungen. Das Gerät wurde sorgfältig verpackt und sollte Sie unbeschädigt erreichen. Wenn Sie irgendwelche Beschädigungen entdecken informieren Sie sofort den Lieferanten. -
Seite 7: Bedienungselemente Kanal-Sektion
Bedienungselemente Kanal-Sektion Bedienungselemente Mono Eingänge Kanal 1-6 1. Mikrofoneingang 3-pol XLR Hier können Sie Mikrofone und Instrumente mit 3 pol XLR Stecker anschließen. Die Anschlussbelegung ist: 1 = Masse, 2 = Signal +, 3 = Signal - (Masse) Der Eingangspegel Gain kann von +10 bis -60dB eingestellt werden. 2. - Seite 8 Bedienungselemente Kanal-Sektion 16-17. Tape IN/OUT Anschluss für ein Aufzeichnungsgerät oder Tape Deck. Am Eingang (16) Tape “IN” kön- nen Sie ein Kasettendeck, CD-Player etc. anschließen. Tape “OUT” (17) dient zur Aufname des Signal “MIXED” mit einem Aufzeichnungsgerät. 18, 19, 22, 23. LINE IN für die Eingänge 7 bis 14 Am Line Eingang können Sie alle Geräte wie Keybords, elektronisches Schlagzeug, etc.
-
Seite 9: Bedienungselemente Master-Sektion
Bedienungselemente Master-Sektion 26. EFX Processor Direct IN Buchsen Hier können Sie ein Signal von aussen direkt in den Effekt Prozessor (DSP Einheit) einspeisen. 27. AUX Send Buchse Hier können Sie das “AUX” Signal abgreifen. 28. EFX Send Buchse Hier können Sie das Signal “Effekt” vor der DSP Einheit zum Anschluss externer Effektgeräte abgreifen. 29. - Seite 10 Bedienungselemente Master-Sektion 32. DSP Effekt Prozessor Hochwertiger 24-bit Effekt Prozessor mit 32 verschiedenen Effekten und ultra, hochauflösendem 20-bit AD/DA Wandler mit 46 KHz Auflösung. Der Effektprozessor kann von internen und externen Signalen gespeist werden. 33. 7-Band Equalizer Schaltbarer 7-Band Equalizer mit folgenden Einstellungsmöglichkeiten. Regelbereich +/- 10dB bei 60Hz, 160Hz, 410Hz, 1,1KHz, 2,3KHz, 6,2KHz und 15,6KHz.
-
Seite 11: Tk To Mix Schalter Schaltet Das Tape Signal Auf Den Ausgang
Bedienungselemente Master-Sektion 39. AUX Signal Fader Regelt die die Lautstärke des “AUX” Signals. 40. Effekt Signal Fader Regelt die die Lautstärke des “Effekt” Signals. 41. ALT 3-4 Signal Fader Regelt die die Lautstärke des “ALT 3-4” Signals. 42-43. Main MIX Signal Fader Regelt die die Lautstärke des linken und rechten Ausgangssignals . -
Seite 12: Bedienungselemente Geräterückseite
Bedienungselemente Geräterückseite 58. Channel Inserts Hier können Sie für die 6 Mikrofoneingänge Effektgeräte oder Eq´s einschleifen. Das Signal wird vor dem Fader und vor dem EQ abgegriffen. Die 6,3 mm Klinkenbuchse ist wie folgt belegt: TIP = Send (Signal abgreifen) Ring = Return (Signal wieder einspeisen) Sleeve = Abschirmung 59. -
Seite 13: Spezifikationen
Spezifikationen Technische Daten MXA-64DSP Mono Eingangskanäle Mikrofoneingang Eingang Elektronisch Symmetrisch Frequenzgang 10Hz bis 60 KHz +/-3dB Verzerrungen (THD&N) 0,007% bei +4Bu, 1 KHz, Bandbreite 80KHz Gain Regelbereich +10dB bis -60dB Maximaler Eingangspegel +12dBu Line Eingang Eingang Elektronisch Symmetrisch Frequenzgang 10Hz bis 60 KHz +/-3dB Verzerrungen (THD&N) -
Seite 14: Eg-Konformitätserklärung
EG-Konformitätserklärung EG-Konformitätserklärung Für die nachfolgend beschriebenen Geräte 4-Acoustic MXA-64DSP wird hiermit bestätigt, daß sie den Vorschriften der Europäischen Richtlinien entsprechen und folgende Normen erfüllten. EN 55013: 2001 +A1: 2003 EN 55020: 1994 +A11: 1996 +A12: 1999 +A13: 1999 +A14: 1999... -
Seite 15: Für Ihre Unterlagen
Für Ihre Unterlagen ________________________________________________________________ Datum des Kaufs __________________________________________________________________ Händlername ________________________________________________________________________ ________________________________________________________________________ Stadt ________________________________________________________________________ Land ________________________________________________________________ Modellnummer ________________________________________________________________ Seriennummer Notizen:...
