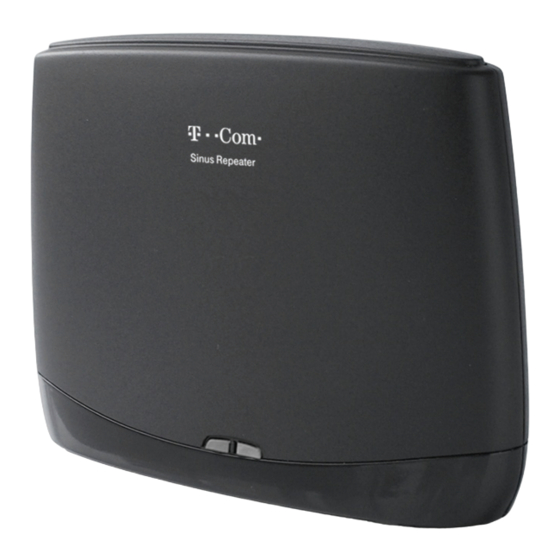

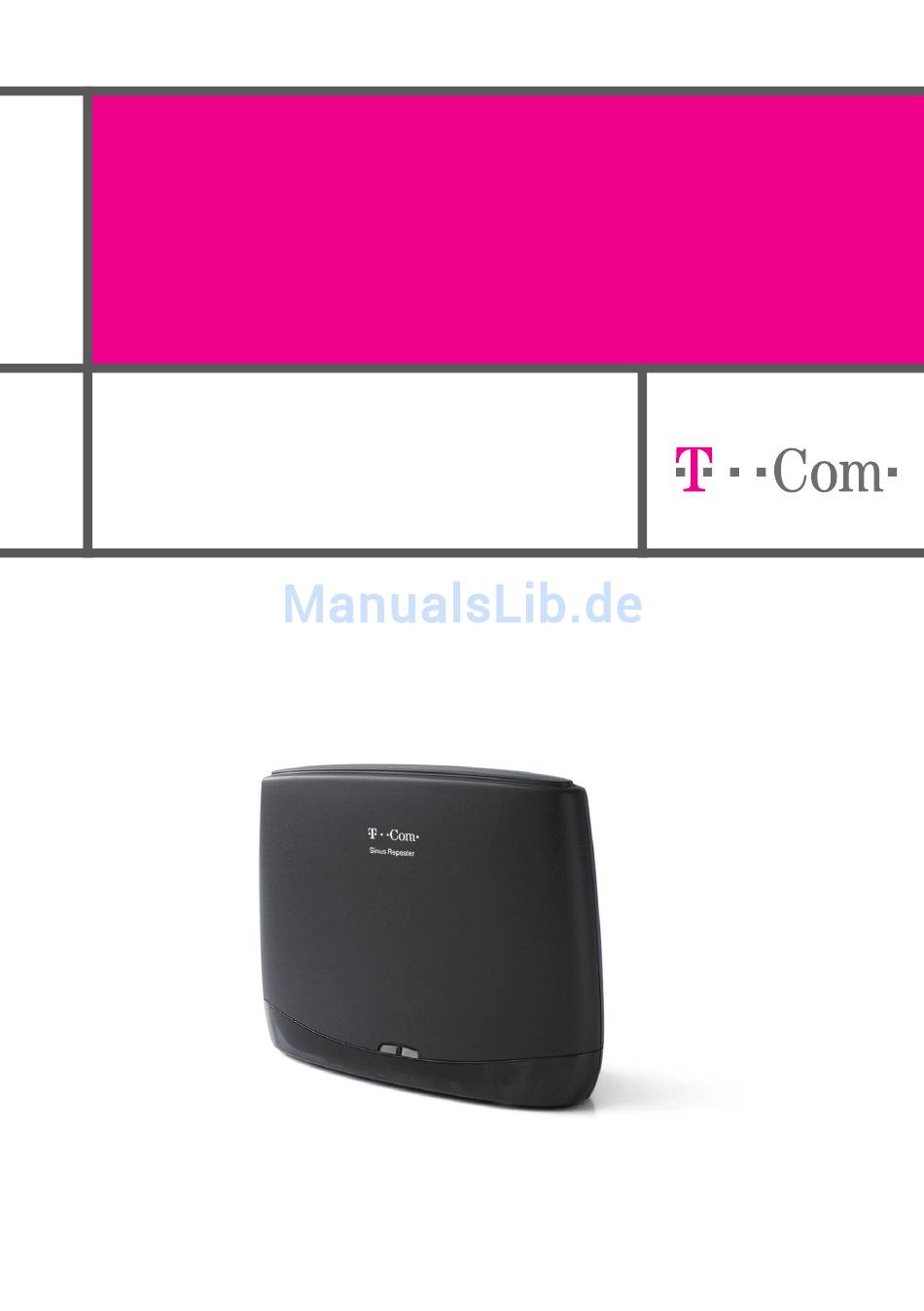

- Seite 1 Sinus Repeater. Erleben Sie’s einfach! Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis. 3 Inhaltsverzeichnis. Einleitung..........4 Sicherheitshinweise. -
Seite 4: Einleitung
Einleitung. Einleitung. Der Sinus Repeater erhöht die Reichweite von Schnurlostelefonen. Mit dem Sinus Repeater können Sie die Reichweite Ihrer Sinus Basisstati- onen vergrößern oder Bereiche erschließen, in denen bisher kein Emp- fang möglich war (z.B. im Funkschatten). In dem erweiterten Repeater-Bereich sind alle Funktionen des Mobilteils wie an Ihrer Basisstation nutzbar. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise. 5 Sicherheitshinweise. Beachten Sie beim Aufstellen, Anschließen und Bedienen unbedingt die folgenden Hinweise: Betreiben Sie den Sinus Repeater nicht in explosionsgefährdeter ■ Umgebung (z.B. Tankstellen, Chemiewerke). Medizinische Geräte können durch eingeschaltete Repeater, Ba- ■ sisstationen und Mobilteile beeinflusst werden. Deshalb sollte zwi- schen Repeater / Basisstation / Mobilteil und den medizinischen Geräten ein Mindestabstand von einem Meter eingehalten wer- den. -
Seite 6: Sinus Repeater In Betrieb Nehmen
Sinus Repeater in Betrieb nehmen. Sinus Repeater in Betrieb nehmen. Sinus Repeater auspacken. In der Verpackung sind enthalten: Sinus Repeater ■ Steckernetzgerät PS49/1880 ■ Bedienungsanleitung ■ 2 Schrauben und 2 Dübel für die Wandbefestigung ■ Sinus Repeater komplettieren. Bevor Sie mit der Anmeldung beginnen, stellen Sie den Sinus Repea- ter in unmittelbarer Nähe zur Basisstation und zu einem Stro- manschluss auf. -
Seite 7: Lösen Der Schnur
Sinus Repeater in Betrieb nehmen. 7 Lösen der Schnur Ziehen Sie zuerst das Steckernetzgerät aus der 230V-Steckdose. Zum Lösen der Schnur drücken Sie (z.B. mit einem Kugelschreiber) den Rasthaken in Richtung Steckerkörper und ziehen gleichzeitig den Stecker an der Schnur heraus. Stromverbrauch des Sinus Repeaters Der Repeater ist mit einem energieeffizienten Schaltnetzteil ausgestat- tet. -
Seite 8: Led-Funktionsanzeige
Sinus Repeater in Betrieb nehmen. LED-Funktionsanzeige. Auf der Vorderseite werden durch zwei Leuchtdioden die verschiede- nen Betriebszustände angezeigt. Leuchtdioden (LED) Die linke LED zeigt den Anmeldezustand und die Betriebsbereit- schaft an, die rechte LED signalisiert die Mobilteil-Verbindungen über den Repeater. Linke LED-Signalisierungen: Dunkel Stromversorgung AUS... -
Seite 9: Basisstationen Für Den Repeater-Betrieb Vorbereiten
Sinus Repeater in Betrieb nehmen. 9 Basisstationen für den Repeater-Betrieb vorbe- reiten. Sinus 301 /A 301/ 301i / A 301i Sinus 501 /A 501/ 501i / A 501i Folgende Prozedur ist am Mobilteil Sinus 301 / 501 durchzuführen. Menü öffnen. Ð Symbol auswählen und drücken. - Seite 10 10 Sinus Repeater in Betrieb nehmen. Sinus 600 /A 600 Folgende Prozedur ist am Mobilteil Sinus 600 durchzuführen. Menü öffnen. Ð Symbol auswählen und drücken. [OK] ¢ Basis ¢ Auswählen und drücken. [OK] Sonderfunktionen ¢ Auswählen und drücken. [OK] Repeaterbetrieb ¢...
- Seite 11 Sinus Repeater in Betrieb nehmen. 11 Sinus 712 / 712A /712 Komfort / 712A Komfort Sinus 722 / 722 Komfort / 722A Komfort Folgende Prozedur ist am Mobilteil 702S / 702K durchzuführen. Menü öffnen. Einstellungen ¢ Auswählen und drücken. [OK] Basis ¢...
-
Seite 12: Sinus Repeater An Der Basisstation Anmelden
12 Sinus Repeater in Betrieb nehmen. Sinus Repeater an der Basisstation anmelden. Sind an Ihrer Basisstation schon Sinus Repeater (oder T-Repeater 1) angemeldet, müssen diese eingeschaltet sein (Steckernetzgerät ist eingesteckt). Die Anmeldung eines weiteren Sinus Repeaters muss dann in der Nähe der betriebsbereiten Basisstation durchgeführt wer- den. -
Seite 13: Aufstellungsort
Sinus Repeater in Betrieb nehmen. 13 Repeater ausschalten (Netzstecker gezogen) ■ 1 bis 5 Sekunden einschalten und wieder ausschalten ■ 25 bis 35 Sekunden einschalten und wieder ausschalten ■ Jetzt ist der Repeater für eine neue Anmeldung, wie oben beschrieben, bereit. -
Seite 14: Betrieb Mit Dem Sinus Repeater
14 Betrieb mit dem Sinus Repeater. Betrieb mit dem Sinus Repeater. Wechseln der Funkbereiche während eines Gesprächs. Jedes Mobilteil, das den Empfangsbereich wechseln will, muss sich zuerst im Funkbereich des Sinus Repeaters einbuchen (siehe Seite 13). Kontrolle: Bei eingeschaltetem Kontrollton ertönt dieser im Mobilteil (siehe unten). -
Seite 15: Anhang
Anhang. 15 Anhang. Reinigung. Reinigen – wenn's nötig wird Wischen Sie den Sinus Repeater mit einem leicht feuchten Tuch oder mit einem Antistatiktuch ab. Verwenden Sie ein ganz leicht angefeuchtetes Tuch. Vermeiden Sie trockene oder nasse Tücher! Vermeiden Sie den Einsatz von Lösungs-, Putz- und Scheuermitteln! Sie schaden dem Gerät. - Seite 16 „Produktberatung und Konfigurationshilfe.“ auf Seite 17. Vermuten Sie eine Störung Ihres Anschlusses, so wenden Sie sich bitte an den Kundendienst Ihres Netzbetreibers. Für den Netzbetreiber T-Com steht Ihnen der Technische Kundendienst zur Verfügung unter 0800 330 2000 oder im Internet unter http://www.t-com.de/kundendienst.
-
Seite 17: Produktberatung Und Konfigurationshilfe
Produktberatung und Konfigurationshilfe. Ergänzende Beratungsleistungen sowie Konfigurationshilfen zu Ihrem Sinus Repeater erhalten Sie an unserer Premiumhotline Endgeräte. Erfahrenen Mitarbeiter des Technischen Kundendienstes von T-Com stehen Ihnen während der üblichen Geschäftszeiten unter der Hotline 0900 1 770022 zur Verfügung. Der Verbindungspreis beträgt 1,24 EUR pro angefangene 60 Sekunden bei einem Anruf aus dem Festnetz von T-Com. -
Seite 18: Gewährleistung
18 Anhang. Gewährleistung. Der Händler, bei dem das Gerät erworben wurde (T-Com oder Fach- händler), leistet für Material und Herstellung des Telekommunikations- endgerätes eine Gewährleistung von 2 Jahren ab der Übergabe. Dem Käufer steht im Mangelfall zunächst nur das Recht auf Nacherfül- lung zu. -
Seite 19: Rücknahme Und Recycling
Anhang. 19 Rücknahme und Recycling. Rücknahme von alten Geräten Hat Ihr Sinus Repeater ausgedient, bringen Sie das Altgerät zur Sam- melstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das obige Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektro- nikgeräte einer getrennten Abfallerfassung zuzuführen. -
Seite 20: Technische Daten
20 Anhang. Technische Daten. Standard: DECT / GAP ■ Kanalzahl: 120 Duplexkanäle ■ Frequenzen: 1880 MHz bis 1900 MHz ■ Duplexverfahren: Zeitmultiplex, 10ms Rahmenlänge ■ Kanalraster: 1728 kHz ■ Bitrate: 1152 kbit/s ■ Modulation: GFSK ■ Sprachkodierung: 32 kbit/s ■ Sendeleistung: 10 mW (mittlere Leistung pro Kanal) ■... -
Seite 21: Stichwortverzeichnis
21 Stichwortverzeichnis. Stichwortverzeichnis. Abhilfe..... .15 Premiumhotline Endgeräte . . 17 Altgeräte....19 Produktberatung. - Seite 22 Herausgeber: Deutsche Telekom T-Com, Zentrum Endgeräte Postfach 2000 53105 Bonn Stand: August 2007 Printed in Germany Papier chlorfrei gebleicht...
