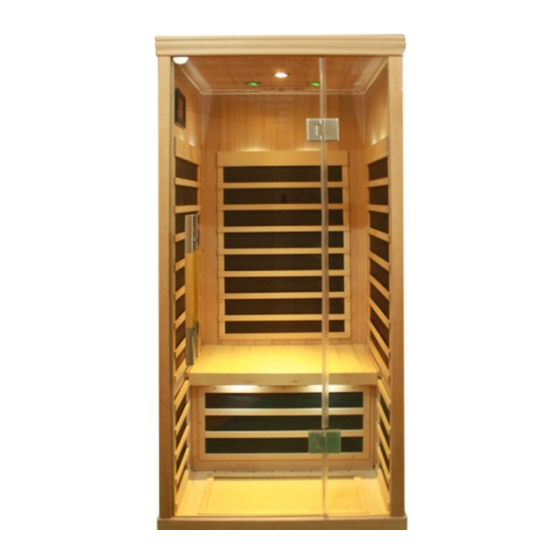

für die Infrarot-Wärmekabinen der SUN S Serie
Anm.: Die Kabine muss auf einer flachen, ebenen Oberfläche installiert werden.
IG-‐810-‐SH
1
P erson
I R
E uropean
G erman
M anual
Rev
1
Montage-/Bedienungsanleitung
Sain · Cottage · Pavillon · Bellevue
Residence · Chateau · Palace
Vorsichtsmaßnahmen
v or
Inbetriebnahme
Information
z ur
V ormontage
Elektrische
A nforderungen
Kabinen-‐Aufbau
/
M ontage
Verteilerkastenanschlüsse
Hauptverteilerkasten-‐Anschlüsse
Stromverbindungen
a n
d er
D ecke
Bedienfeld-‐Instruktionen
Beleuchtung:
I nnen/außen/Farbtherapie
10
Wartung
&
t echnischer
S upport
Schaltplan
Seite
1
2
2
2
3
3
6
7
10
11
12
2012-‐Aug-‐13
Werbung
Inhaltszusammenfassung für Helo-sauna Sun S serie
- Seite 1 Montage-/Bedienungsanleitung für die Infrarot-Wärmekabinen der SUN S Serie Sain · Cottage · Pavillon · Bellevue Residence · Chateau · Palace Anm.: Die Kabine muss auf einer flachen, ebenen Oberfläche installiert werden. Vorsichtsmaßnahmen v or 2 Inbetriebnahme ...
- Seite 2 Vorsichtsmaßnahmen vor Inbetriebnahme: Warnung (Raum Konfiguration & Nutzung): Richtige elektrische Erdung ist erforderlich • Elektrische Anschlussdosen im Raum sind nicht zulässig • Heizelemente nicht mit Wasser in Berührung bringen • Kein Schloss oder Riegel an der Tür anbringen • Belüftungsöffnungen nicht blockieren •...
-
Seite 3: Schritte Des Wärmekabinen Aufbaus
Schritte des Wärmekabinen Aufbaus: Anmerkung – es gibt insgesamt (11) Stromanschlüsse und mehrere Niederspannungsverbindungen. (7) befinden sich in der Kabine: (Rück,-, linke, rechte) Wand, Bankschürze, Bankschürzen- Ventilator, Bank und Hauptnetzanschluss Zusätzliche Stromanschlüsse befinden sich auf der oberen Außenseite der Decke (1) Netzanschlusskabel für die Kabine: Stecken Sie das elektrische Hauptanschlusskabel für die Wärmekabine NICHT in die Steckdose, bevor alle Montageschritte richtig ausgeführt wurden. - Seite 4 Bodenplatte (Karton 1): Stellen Sie die Bodenplatte auf eine ebene Oberfläche 8-16 cm von der Wand und nicht mehr als 152 cm von einer 230V-Steckdose entfernt. Positionieren Sie die Bodenplatte so, dass die Keramikfliesen / IR Bodenheizungen zur Vorderseite des Raums weisen Anm.: Stellen Sie Decke, Bankschürze und Bank bis zu den entsprechenden Schritten zur Seite.
- Seite 5 Rechte Wand (Karton 3): • Platzieren Sie die rechte Wand in den rechten Schlitz der Bodenplatte • Verbinden sie die Rückwand mit der rechten Wand, indem Sie die rechte Wand anheben und sie in die Halteklammer der Rückwand schieben. • Schließen Sie die elektrische Versorgung R-1 an die R-1 Verteilerdose an •...
- Seite 6 Bankschürze (Karton 1): • Setzen Sie die Bankschürze zwischen den linken und rechten Wandabschnitten ein • Schließen Sie die elektrische Versorgung S-3 an die S-3 Verteilerdose an • Sichern Sie die Abdeckung der S-3 Verteilerdose mit 2 Phillips Schrauben Lassen Sie das Ventilator-Bauteil (Karton 1) in die Haltevorrichtung der Bankschürze gleiten Schließen Sie den weißen Anschluss der schwarzen...
- Seite 7 Bank (Karton 1): • Schieben Sie den Banksitz an der Rückwand hinunter ein, wobei die Verteilerdose in Ihre Richtung zeigt. • Kippen Sie die Bank wie unten gezeigt gegen die Rückwand. • Schließen Sie die elektrische S-1 Verteilerdose an den S-1 Verteilerkasten an. •...
- Seite 8 Decke (Karton 1): • Heben Sie die Decke an und platzieren Sie sie vorsichtig auf die vier (4) Wände, wie unten gezeigt • Anm.: Stellen Sie sicher, dass die elektrischen Anschlüsse durch die Decke gesteckt sind und nicht abgeklemmt werden, wenn Sie die Decke langsam in Position bringen •...
- Seite 9 Deluxe Türgriffe: • Ihre Kabine wird mit einem Deluxe Türgriff geliefert. Finden Sie die braune Box (normalerweise im Boden/Decken-Karton) • Schritt 1. Trennen Sie zwei Teile, indem Sie die vier vorgegebenen Schrauben mit dem mitgelieferten Inbusschlüssel lösen • Schritt 2. Entfernen Sie Bolzen und Abstandhalter vom ersten Griffteil. Sie werden einen Phillips Schraubendreher benötigen •...
- Seite 10 Bedienfeld-Instruktionen: Hauptstrom: Drücken Sie POWER um den Raum AN (ON) oder AUS (OFF) zu stellen. Wenn es rot leuchtet, ist die Kabine AN. Wenn es weiß ist, ist die Kabine AUS. Timer-Funktionen: Drücken und halten Sie oder um die Laufzeit einzustellen. Sie können ...
-
Seite 11: Tipps Zur Beseitigung Von Störungen
Mon – Frei. 7:30 Uhr – 16:45 Uhr Wählen Sie für Informationen in deutscher Sprache: 5686-998-0 service@helo-sauna.de IG-‐810-‐SH 1 P erson I R E uropean G erman M anual Seite 1 1 2012-‐Aug-‐13 ... - Seite 12 IG-‐810-‐SH 1 P erson I R E uropean G erman M anual Seite 1 2 2012-‐Aug-‐13 Rev 1 ...
