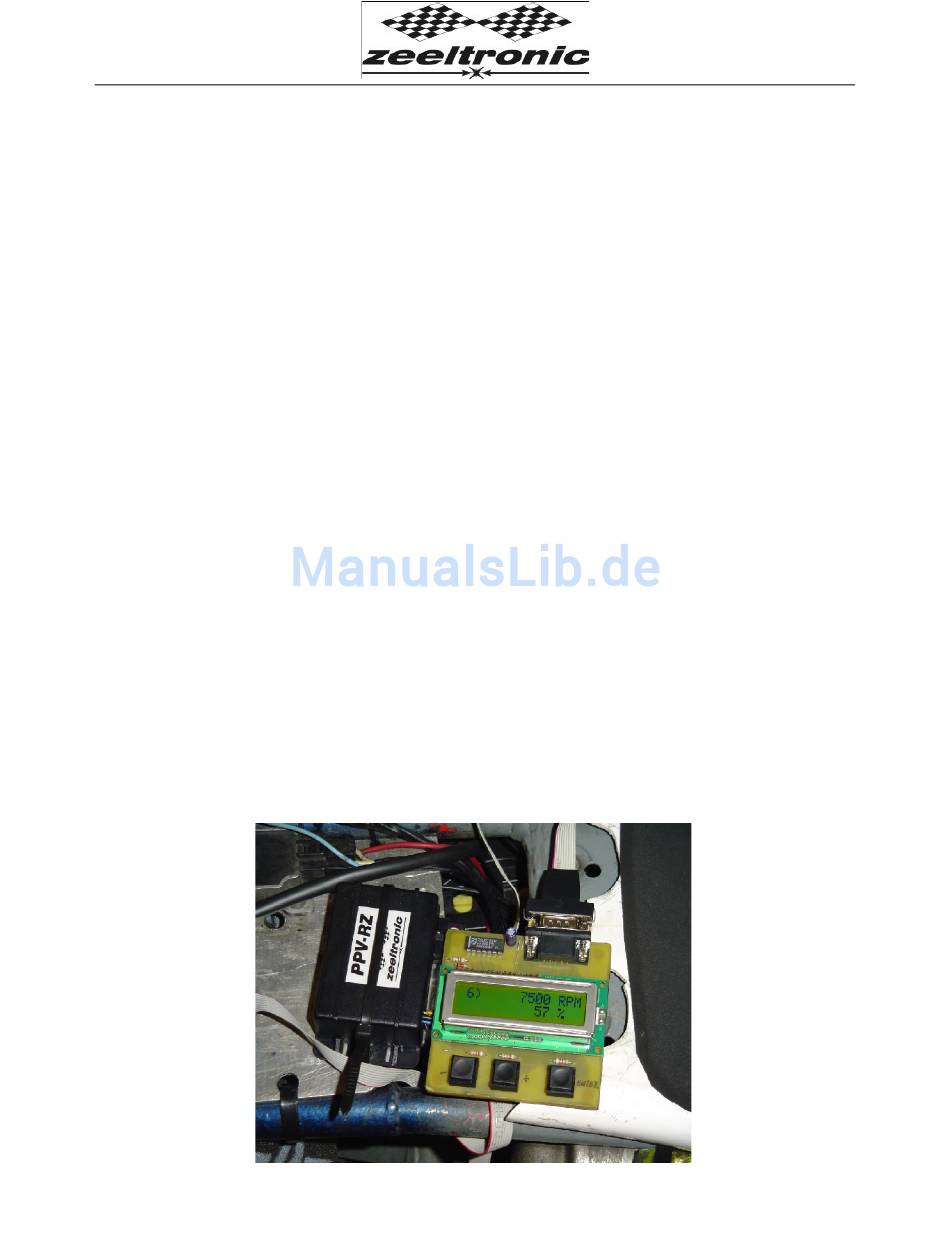

PPV-RZ PROGRAMMABLE POWER VALVE CONTROLLER
(Programmierbare universal-Auslaßsteuerung)
Das PPV-RZ ist ursprünglich für den Yamaha RD350 YPVS Servo-Motor entwickelt.
Dieser ist netterweise auch in anderen Yamaha-Modellen verbaut wie z.B. in der RD500,
TZR125/250, DT125.
Die Verwendung mit anderen Servo-Motoren ist möglich, wenn diese ein Potentiometer zur
Lage-Erkennung haben. Bislang getestet sind z.B. RGV250 und RS250.
Das Drehzahlsingal kann wahlweise am YPVS Signal der Serien-CDI angeschlossen werden oder
(wenn nicht vorhanden) an der Primärseite der Zündspule.
TECHNISCHE DATEN
Min. Versorgungsspannung: 8 Volt
Max. Versorgungsspannung: 20 Volt
Max. Versorgungsspannung f. max. 1 Minute: 40 Volt
Die Schaltung ist gegen Verpolung geschützt.
Features:
- Zehn frei programmierbare Kurven speicher- und verwendbar
- Jede Kurve kann 2 bis 8 Punkte haben
- Leichte & schnelle Programmierung per mobilem Programmiergerät
- Anzeige der aktuellen Walzenposition bei laufendem Motor am Programmiergerät
- Programmierung bei laufendem Motor möglich – Effekt sofort sichtbar
- Einstellbare Genauigkeit der Regelung
- Einstellbare Anfangs- und Endposition
- Hohe Genauigkeit durch schellen Prozessor
- Selbsttest beim Einschalten der Zündung
- Fehlererkennung (Poti-Defekt, Motor-Defekt)
- Kurzschluss am Servo kann PPV nicht beschädigen.
USER MANUAL
Autor: Borut Zemljic
Übersetzung: Martin Kieltsch
