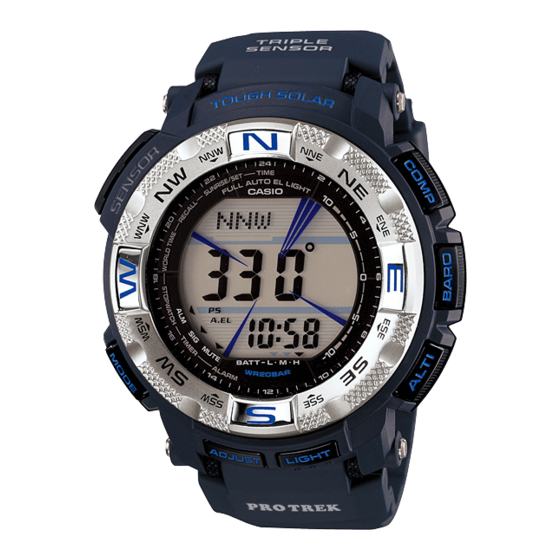

Casio 3173 Bedienungsanleitung

MO1007-GB
Herzlichen Glückwunsch zur Wahl dieser Uhr von CASIO.
Einsatzmöglichkeiten
Die eingebauten Sensoren dieser Uhr messen Richtung, Luftdruck, Temperatur und Höhe. Die
gemessenen Werte werden im Display angezeigt. Durch diese Funktionen ist die Uhr praktisch beim
Wandern, Bergsteigen und anderen ähnlichen Freizeitaktivitäten.
• Die Messfunktionen dieser Uhr sind nicht für Messungen bestimmt, die eine professionelle oder
industrielle Präzision erfordern. Die von der Uhr angezeigten Werte sollten lediglich als
begründete Darstellungen verstanden werden.
• Bei Aktivitäten wie Bergsteigen, bei denen ein Verirren eine gefährliche oder sogar
lebensbedrohliche Situation zur Folge haben kann, verwenden Sie bitte unbedingt einen zweiten
Kompass zum Kontrollieren der Richtungsanzeigen.
• Bitte beachten Sie, dass CASIO COMPUTER CO., LTD. keine Haftung für etwaige Schäden oder
Verluste übernimmt, die Ihnen oder Dritten aus der Benutzung oder einem Defekt dieses Produkts
entstehen.
Über diese Bedienungsanleitung
(Licht) (Licht) (Licht) (Licht)
Modul 3173 Modul 3173
• Die Bedienungsweisen der Module 3173 und 3246 sind identisch. Alle Illustrationen in dieser
Bedienungsanleitung zeigen Modul 3173.
• Abhängig vom Modell der Uhr erfolgt die Zeichenanzeige entweder als dunkle Zeichen auf hellem
Grund oder helle Zeichen auf dunklem Grund. Die Displayillustrationen in dieser Bedienungsanleitung
zeigen dunkle Zeichen auf hellem Grund.
• Die zu betätigenden Knöpfe sind mit den in der Illustration gezeigten Buchstaben bezeichnet.
• Bitte beachten Sie, dass die Produktillustrationen in dieser Bedienungsanleitung nur der
Veranschaulichung dienen und vom tatsächlichen Produkt etwas abweichen können.
Was Sie vor der Benutzung der Uhr kontrollieren sollten
1. Kontrollieren Sie die Batterieladung.
Steht die Ladezustandsanzeige auf „H" oder „M"?
NEIN
Liegt einer der folgenden Zustände vor?
• Die Ladezustandsanzeige steht auf „L" an und oben links in der
Anzeige ist „LOW" angezeigt.
• Unten links in der Anzeige ist „C" angezeigt.
• Die Anzeige ist leer.
JA
Ladung zu schwach. Laden Sie die Uhr im Licht auf.
Näheres hierzu siehe „Aufladen der Uhr".
2. Kontrollieren Sie die Einstellungen der Heimatstadt und der Sommerzeit (DST).
Nehmen Sie wie unter „Heimatstadt-Einstellungen vornehmen" beschrieben die Einstellungen für die
Heimatstadt und die Sommerzeit vor.
Wichtig!
Für korrekte Daten im Weltzeitmodus und Sonnenaufgang/Sonnenuntergang-Modus müssen
Heimatstadt, Uhrzeit und Datum des Uhrzeitmodus richtig eingestellt sein. Vergewissern Sie sich daher,
dass diese Einstellungen richtig vorgenommen wurden.
3. Stellen Sie die aktuelle Uhrzeit ein.
Näheres fi nden Sie unter „Einstellen der aktuellen Uhrzeit und des Datums".
Die Uhr ist jetzt einsatzbereit.
Aufl aden der Uhr
Das Zifferblatt der Uhr besteht aus einer Solarzelle, die Licht in Strom wandelt. Der generierte Strom wird
in der eingebauten wiederaufl adbaren Batterie (Akkuzelle) gespeichert, die den Strom für den Betrieb der
Uhr liefert. Die Uhr wird aufgeladen, wenn sie dem Licht ausgesetzt ist.
Leitfaden zum Aufl aden
Wenn Sie die Uhr nicht tragen, legen
Sie sie bitte an einem Ort ab, an dem
sie dem Licht ausgesetzt ist.
• Zum effektiven Aufl aden der Uhr
sollte sie möglichst hellem Licht
ausgesetzt werden.
Warnung!
Wenn Sie die Uhr zum Laden in hellem Licht ablegen, kann sie ziemlich heiß werden.
Achten Sie bei der Handhabung daher darauf, sich keine Verbrennungen zuzuziehen. Die Uhr kann
sich besonders stark erhitzen, wenn sie längere Zeit den folgenden Bedingungen ausgesetzt ist.
• Auf dem Armaturenbrett eines in der Sonne geparkten Fahrzeugs
• Nahe an einer Glühlampe
• In direkter Sonne
Wichtig!
• Wenn die Uhr sehr heiß wird, kann das Flüssigkristalldisplay vorübergehend schwarz werden. Das
Aussehen des Displays normalisiert sich normalerweise wieder, wenn sich die Uhr auf eine niedrigere
Temperatur abgekühlt hat.
• Schalten Sie die Stromsparfunktion ein und bewahren Sie die Uhr an einem Ort auf, an dem sie
normalerweise hellem Licht ausgesetzt ist, wenn Sie sie längere Zeit nicht benutzen. Dies beugt einer
vollständigen Entladung der Batterie vor.
• Wenn Sie die Uhr lange Zeit an einem dunklen Ort aufbewahren oder so tragen, dass der Lichteinfall
blockiert ist, kann die Batterie entladen werden. Sorgen Sie bitte dafür, dass die Uhr möglichst immer
hellem Licht ausgesetzt ist.
Bedienerführung 3173 3246
Warnung!
(Licht) (Licht)
Modul 3246 Modul 3246
Die Uhr ist ausreichend
geladen.
Näheres zum Laden
siehe „Aufladen der
Uhr".
Gehen Sie weiter zu Schritt 2.
Achten Sie beim Tragen der Uhr
darauf, dass der Lichteinfall auf das
Zifferblatt möglichst nicht durch den
Ärmel der Kleidung blockiert ist.
• Die Uhr wechselt möglicherweise
in einen Schlafzustand, wenn der
Lichteinfall auch nur teilweise
durch den Ärmel blockiert ist.
Ladezustände
Die Ladezustandsanzeige im Display vermittelt Ihnen eine ungefähre Vorstellung vom Ladezustand der
Uhr.
Ladezustands- Ladezustands-
anzeige anzeige
• Der blinkende LOW-Indikator bei Zustand 3 (L) weist darauf hin, dass die Batterieladung sehr niedrig
ist und die Uhr umgehend in hellem Licht wieder aufgeladen werden sollte.
• In Zustand 5 sind alle Funktionen deaktiviert und die Einstellungen wechseln auf die anfänglichen
Werksvorgaben zurück. Wenn die Batterieladung nach einem Absinken auf Zustand 5 wieder Zustand
2 (M) erreicht hat, stellen Sie bitte die aktuelle Uhrzeit, das Datum und die sonstigen Einstellungen neu
ein.
• Die Displayindikatoren erscheinen wieder, wenn die Batterieladung von Zustand 5 wieder auf Zustand
2 (M) angestiegen ist.
• Wenn die Uhr direkter Sonnenbestrahlung oder einer anderen sehr starken Lichtquelle ausgesetzt ist,
zeigt die Ladezustandsanzeige eventuell vorübergehend einen höheren als den tatsächlichen
Ladezustand an. Nach einigen Minuten dürfte der Ladezustand aber korrekt angezeigt werden.
• Alle im Speicher gespeicherten Daten werden gelöscht und die aktuelle Uhrzeit und alle anderen
Einstellungen wechseln auf ihre anfänglichen Werksvorgaben zurück, wenn die Batterieladung auf
(Licht) (Licht)
Zustand 5 absinkt oder die Batterie ausgewechselt wird.
Batterie-Erholungsmodus
• Wenn in einem kurzen Zeitraum wiederholt Sensorfunktionen, die Beleuchtung oder der Piepton
betrieben werden, beginnen eventuell sämtliche Indikatoren der Ladezustandsanzeige (H, M und L) im
Display zu blinken. Dies zeigt an, dass die Uhr in den Batterie-Erholungsmodus eingetreten ist.
Beleuchtung, Alarm, Countdown-Timeralarm, Stundensignal und die Sensorfunktionen sind daraufhin
deaktiviert, bis sich die Batterieladung wieder erholt hat.
• Die Batterieladung erholt sich in ungefähr 15 Minuten. Daraufhin stoppt das Blinken der Indikatoren in
der Ladezustandsanzeige (H, M, L). Dies zeigt an, dass die oben genannten Funktionen wieder
aktiviert sind.
• Wenn alle Indikatoren der Ladezustandsanzeige (H, M, L) blinken und der C-Indikator (Laden)
ebenfalls blinkt, ist die Batterieladung sehr schwach. Setzen Sie die Uhr bitte umgehend hellem Licht
aus, um sie wieder aufzuladen.
• Auch bei einer Batterieladung auf Zustand 1 (H) oder Zustand 2 (M) kann der Sensor des
Digitalkompassmodus, Barometer/Thermometer-Modus oder Höhenmessermodus deaktiviert sein,
wenn die verfügbare Spannung dafür nicht ausreichend ist. Dies wird durch Blinken aller Indikatoren in
Ladezustands-
der Ladezustandsanzeige (H, M, L) angezeigt.
anzeige
• Bei häufi gem Blinken aller Indikatoren der Ladezustandsanzeige (H, M, L) ist in der Regel die restliche
Batterieladung nicht mehr ausreichend. Setzen Sie die Uhr zum Aufl aden hellem Licht aus.
Leitfaden zum Aufl aden
JA
Belichtungsstärke (Helligkeit)
Sonnenlicht im Freien (50.000 Lux)
Sonnenlicht durch ein Fenster
WEITER
(10.000 Lux)
Tageslicht durch ein Fenster bei
bewölktem Himmel (5.000 Lux)
Leuchtstoffl icht in Gebäude
(500 Lux)
*1 Täglich erforderliche ungefähre Belichtungszeit zum Generieren von ausreichendem Strom für den
normalen täglichen Betrieb.
*2 Zum Erreichen des nächsthöheren Ladezustands erforderliche ungefähre Belichtungszeit (in
Stunden).
• Die angegebenen Belichtungszeiten sind lediglich Anhaltswerte. Die tatsächlich erforderliche
Belichtungszeit ist von den jeweiligen Lichtverhältnissen abhängig.
• Näheres zur Betriebszeit und den betreffenden täglichen Betriebsbedingungen fi nden Sie im Abschnitt
„Spannungsversorgung" der technischen Daten.
Stromsparfunktion
Wenn eingeschaltet, schaltet die Stromsparfunktion automatisch in einen Schlafzustand, wenn die Uhr
länger als eine bestimmte Zeit an einem dunklen Ort belassen wird. Die nachstehende Tabelle zeigt, wie
die Funktionen der Uhr von der Stromsparfunktion betroffen sind.
• Die Funktion unterscheidet zwischen zwei Schlafzuständen: „Displayschlaf" und „Funktionsschlaf".
Im Dunkeln verstrichene Zeit
60 bis 70 Minuten (Displayschlaf) Leer, mit blinkendem PS
6 bis 7 Tage (Funktionsschlaf)
• Zwischen 6:00 Uhr morgens und 21:59 Uhr abends erfolgt kein Eintritt in einen Schlafzustand. Falls
sich die Uhr bei Erreichen von 6:00 Uhr morgens bereits im Schlafzustand befi ndet, wird dieser
beibehalten.
• Die Uhr wechselt nicht in einen Schlafzustand, wenn sie auf den Stoppuhrmodus oder den Countdown-
Timermodus geschaltet ist.
Schlafzustand aufheben
Bringen Sie die Uhr an einen gut beleuchteten Ort, drücken Sie einen beliebigen Knopf oder richten Sie
die Uhr zum Ablesen auf das Gesicht.
Zustand Ladezustandsanzeige Funktionsstatus
1
Alle Funktionen aktiviert.
(H)
2
Alle Funktionen aktiviert.
(M)
3 Beleuchtung, Piepton und
(L) Sensorfunktionen deaktiviert.
Außer Uhrzeit und Indikator C (Laden) alle
4
Funktionen und Displayindikatoren
(C)
deaktiviert.
5 Alle Funktionen deaktiviert.
Zustandsänderung *2
Täglicher
Zustand 5 Zustand 4 Zustand 3 Zustand 2 Zustand 1
Betrieb *1
5 Min. 2 Std.
24 Min. 5 Std.
48 Min. 9 Std.
8 Std. 95 Std.
Display Betrieb
Display aus, aber alle Funktionen aktiviert.
Alle Funktionen deaktiviert, Uhrzeit aber
Leer, ohne Blinken von PS
weitergeführt.
12 Std. 4 Std.
59 Std. 16 Std.
120 Std. 32 Std.
– – – – – –
1
