- Seite 1 SCHWEISSEN & SCHNEIDEN WELDING & CUTTING Betriebsanleitung Plasma 65 IP44 MADE IN GERMANY www.jaeckle-sst.de...
- Seite 3 Plasma 65 IP 44 Diese Betriebsanleitung soll Sie dabei unterstützen, mit der Plasma 65 IP 44 effektiv und sicher zu arbeiten. Bitte lesen Sie die Anleitung vor Inbetriebnahme der Anlage gründlich durch. Die Informationen dieser Betriebsanleitung müssen dem Bedienungspersonal zugänglich gemacht werden. Die Anleitung sollte als Nachschlagewerk immer griffbereit in der Nähe der Anlage sein.
-
Seite 4: Eg-Konformitätserklärung
Plasma 65 IP 44 EG-KONFORMITÄTSERKLÄRUNG im Sinne der EG-Richtlinie EMV 89/336/EWG, Anhang I bzw. der EG-Niederspannungsrichtlinie 73/23/EWG, Anhang III B. Hersteller: Jäckle Schweiß- und Schneidtechnik GmbH Riedweg 4 D – 88339 Bad Waldsee Hiermit erklären wir, dass nachfolgend aufgeführte Stromquelle den Sicherheitsanforderungen der EG-Richtlinien entspricht. -
Seite 5: Inhaltsverzeichnis
Plasma 65 IP 44 Inhalt Inhaltsverzeichnis Seite Allgemeines zum Plasmaschneiden ................1 Sicherheitshinweise ......................2 Kurzbeschreibung......................7 Technische Daten......................8 Bedienelemente......................9 Inbetriebnahme......................10 Vorbereitung zum Schneiden ..................11 Schneiden........................11 Pflege und Wartung ....................12 Störungen, Fehler, Ursache, Beseitigung ...............13 Ersatzteilliste ......................15 Schaltplan .......................20 Abbildungsverzeichnis Abbildung 5.1 Bedienelemente ....................9 Abbildung 11.1 Frontansicht ....................15 Abbildung 11.2 Seitenansichten ..................17 ®... -
Seite 6: Allgemeines Zum Plasmaschneiden
Plasma 65 IP 44 1. Allgemeines zum Plasmaschneiden 1.1 Funktionsweise Im Plasmabrenner wird die Luft durch einen elektrischen Lichtbogen auf eine extrem hohe Temperatur erhitzt. Dabei bildet sich ein elektrisch leitfähiges Plasma, durch das der Schneidstrom von der Elektrode zum Werkstück fließen kann. Die Schneiddüse mit einer kleinen Bohrung schnürt den Schneidstrom ein und bewirkt dadurch einen stark gebündelten Plasma-Schneidstrahl. -
Seite 7: Sicherheitshinweise
Plasma 65 IP 44 2. Sicherheitshinweise Die Anlage ist nach den einschlägigen internationalen Normen gebaut. Wie bei jedem technischen Produkt können aber von der Anlage bei unsachgemäßer oder nicht bestimmungsgemäßer Benutzung Gefahren ausgehen. Die Anlage ist ausschließlich für das Plasmaschneidverfahren bestimmt. -
Seite 8: Verhütung Von Elektrischen Schlägen
Plasma 65 IP 44 2.2 Verhütung von elektrischen Schlägen Warnung: Die Plasmaanlage hat verfahrensbedingt Ausgangsspannungen über 100 V, dies erfordert besondere Sicherheitsmaßnahmen. Das Berühren stromführender Teile kann tödliche elektrische Schläge oder schwere Verbrennungen verursachen. Beim Schneiden entsteht ein Stromkreis über den Brenner, das Werkstück (alle damit verbundenen Teile) und das Massekabel, zurück in die Anlage. -
Seite 9: Strahlung
Plasma 65 IP 44 2.3 Gefahr durch Plasmalichtbogen Warnung: Der Plasmalichtbogen brennt sofort nach Betätigen des Brennertaster. Durch die hohe Temperatur von bis zu 30.000 °C gibt es keinen ausreichenden Schutz, wenn man dem Plasmalichtbogen zu nahe kommt! Beim Umgang mit dem Plasmabrenner gilt deshalb extreme Vorsicht! Immer auf ausreichenden Sicherheitsabstand achten! Den Brenner auf keinen Fall auf Personen richten! -
Seite 10: Gasdruckausrüstung
Plasma 65 IP 44 2.6 Rauchgas Beim Plasmaschneiden entstehen Rauchgase bzw. toxische Dämpfe. Deshalb darf die Plasmaschneidanlage nur in gut belüfteten Hallen, im Freien oder in geschlossenen Räumen mit starker Absaugung (am besten unterhalb der Schneidzone absaugen) verwendet werden. Der Schneidbereich des Werkstücks muss von Lösungs- und Entfettungsmitteln gereinigt werden, um die Bildung von Giftgasen zu vermeiden bzw. -
Seite 11: Weitere Vorschriften
Plasma 65 IP 44 2.8 Weitere Vorschriften Neben den Hinweisen in dieser Betriebsanleitung sind die allgemeingültigen Sicherheitsvorschriften zu beachten, insbesondere die Unfallverhütungsvorschriften BGV A2 (Elektrische Anlagen und Betriebsmittel) und BGV D1 (Schweißen, Schneiden und verwandte Arbeitsverfahren), zu beziehen bei: Carl Heymanns-Verlag KG Luxemburgerstraße 449 50939 Köln Außerdem weisen wir darauf hin, dass die Anlage in bestimmten Einsatzbereichen trotz... -
Seite 12: Kurzbeschreibung

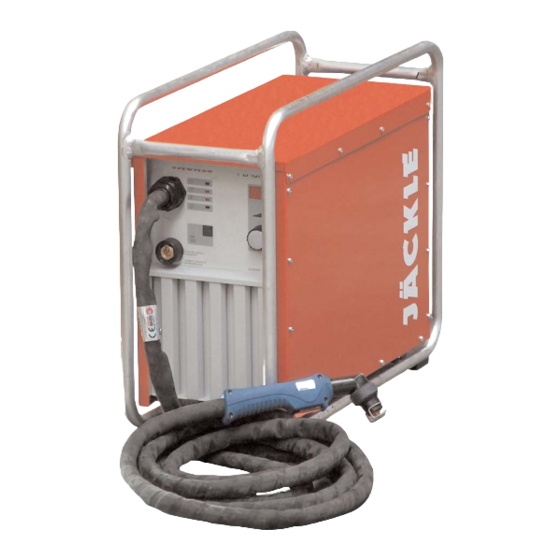

Plasma 65 IP 44 3. Kurzbeschreibung Die Plasmaschneidanlage Plasma 65 IP 44 ist durch den leichten kompakten Aufbau, umgeben von einem stabilen Rohrrahmen auch für den rauen Montageeinsatz. geeignet. Brennerschlauchpaket und weitere erforderliche Leitungen können am Rohrrahmen umgehängt bzw. verstaut werden. Sie ist deshalb für den universellen Einsatz zum Handschneiden bestens geeignet. -
Seite 13: Technische Daten
Plasma 65 IP 44 4. Technische Daten Anschlussspannung, 3 Phasen 400 V, 50 Hz Max. Leistungsaufnahme 10,9 kVA Absicherung 16 A träge Einstellbereich 20 - 60 A Max. Leerlaufspannung 275 V Einschaltdauer 50 % 60 A / 104 V Einschaltdauer 100 % 45 A / 98 V Max.Schneiddicke, Qualitätsschnitt... -
Seite 14: Bedienelemente
Plasma 65 IP 44 5. Bedienelemente W a r n u n g: U 0 > 100 V Bei Brenner-Wechsel oder -Wartung Betriebsanleitung beachten! W a r n i n g: U > 100 V Prior to torch-change or -maintenance please read operating Instructions! Abbildung 5.1 Bedienelemente Kontrollleuchte Netz... -
Seite 15: Inbetriebnahme
Plasma 65 IP 44 6. Inbetriebnahme 6.1 Anlage aufstellen Achten Sie bei der Aufstellung auf ausreichenden Platz für Eintritt und Austritt der Kühlluft, damit die angegebene Einschaltdauer erreicht werden kann. Die Anlage sollte nach Möglichkeit nicht dem Plasma-Lichtbogenstrahl und dem direkten Funkenstrahl bei Schleifarbeiten ausgesetzt werden. -
Seite 16: Vorbereitung Zum Schneiden
Plasma 65 IP 44 7. Vorbereitung zum Schneiden Geeignete Plasmadüse entsprechend des eingestellten Schneidstroms in den Brenner montieren. Eine zu große Düsenbohrung verringert die Leistung und die Schnittqualität. Bei einer zu kleinen Düsenbohrung wird die Plasmadüse überlastet und zerstört. Beim Wechseln von Verschleißteilen ist auf festen Sitz derselben zu achten. Plasmadüse und Elektrode sind Verschleißteile. -
Seite 17: Pflege Und Wartung
Plasma 65 IP 44 Beim Loslassen des Brennertasters erlischt der Plasmastrahl und die Stromquelle schaltet ab. Das Gas strömt ca. 1 Minute nach, um den Brenner zu kühlen. Der gleiche Vorgang läuft ab beim Herausfahren aus dem Werkstück mit gedrücktem Brennertaster. -
Seite 18: Störungen, Fehler, Ursache, Beseitigung
Plasma 65 IP 44 10. Störungen, Fehler, Ursache, Beseitigung Störungen/Fehler Ursache Beseitigung Netz angeschlossen und Netzsicherung hat Netzsicherung prüfen, Hauptschalter auf „I“/ ausgelöst evtl. stärker absichern Kontrollleuchte Netz Netzkabel unterbrochen Netzkabel prüfen leuchtet nicht Sicherung defekt Sicherung im Gerät wechseln siehe auch Kap. - Seite 19 Plasma 65 IP 44 Betriebsanleitung Seite 14...
-
Seite 20: Ersatzteilliste
Plasma 65 IP 44 11. Ersatzteilliste Abbildung 11.1 Frontansicht Betriebsanleitung Seite 15... - Seite 21 Plasma 65 IP 44 Pos. Bezeichnung Nummer Rohrrahmen 715.095.240 Rohrrahmen mit Flaschenhalter (Option) 715.095.230 Haube Plasma 65 IP 44 715.095.215 Kabelverschraubung M40x1,5 420.040.001 Gegenmutter M40 420.040.002 Seitenblech links Plasma 65 IP 44 715.095.216 Spritzwasserschutz vorne 715.095.204 Bedienplatte Plasma 65 IP 44 600.095.031 Frontfolie Plasma 65 IP 44 304.095.026...
-
Seite 22: Abbildung 11.2 Seitenansichten
Plasma 65 IP 44 Abbildung 11.2 Seitenansichten Betriebsanleitung Seite 17... - Seite 23 Plasma 65 IP 44 Pos. Bezeichnung Nummer Platine INV2xPIO 600.095.032 Bedienplatte Plasma 65 IP 44 600.095.031 Frontteil Plasma 65 IP 44 715.095.201 EMV Filter INV28EMV1 600.095.008 Schalengleiter 310.018.047 Steuertrafo 230/400V – 24/42V 462.024.018 Hauptschalter 440.233.001 Netzkabel 4x2,5mm , 15m mit Stecker 16A 704.025.014 420.700.001 Kabelverschraubung M20x1,5...
-
Seite 24: Ersatzteilliste Handbrenner Abiplas Cut 70
Plasma 65 IP 44 ® Ersatzteilliste Handbrenner ABIPLAS CUT 70 ® Ersatzteilliste Handbrenner ABIPLAS CUT 70 Pos. Artikelbezeichnung Art.-Nr. ® Handbrennerpaket ABIPLAS CUT 70, 15m, IP44 742.D104 Distanzfeder 742.D010 Fasendüse 742.D047 Kronendüse 742.D048 Kronendüse lang 742.D060 Schutzkappe 742.D023 Düse lang D = 1,1mm 742.D038 Düse D = 1,1mm 742.D018... -
Seite 25: Schaltplan
Plasma 65 IP 44 12. Schaltplan Schaltplan Plasma 65 IP 44 Betriebsanleitung Seite 20...
