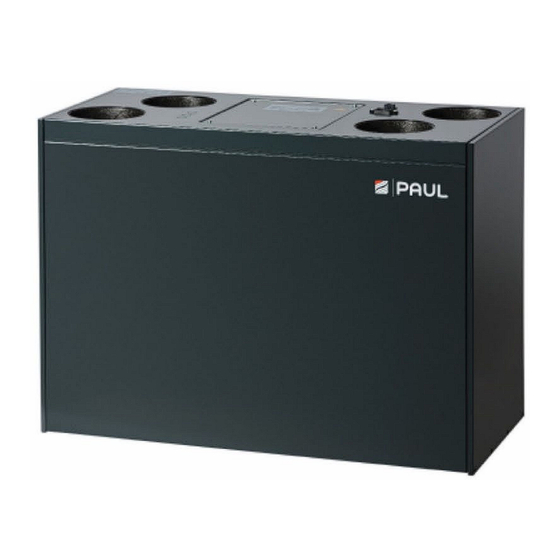

Inhaltszusammenfassung für Paul FOCUS 200

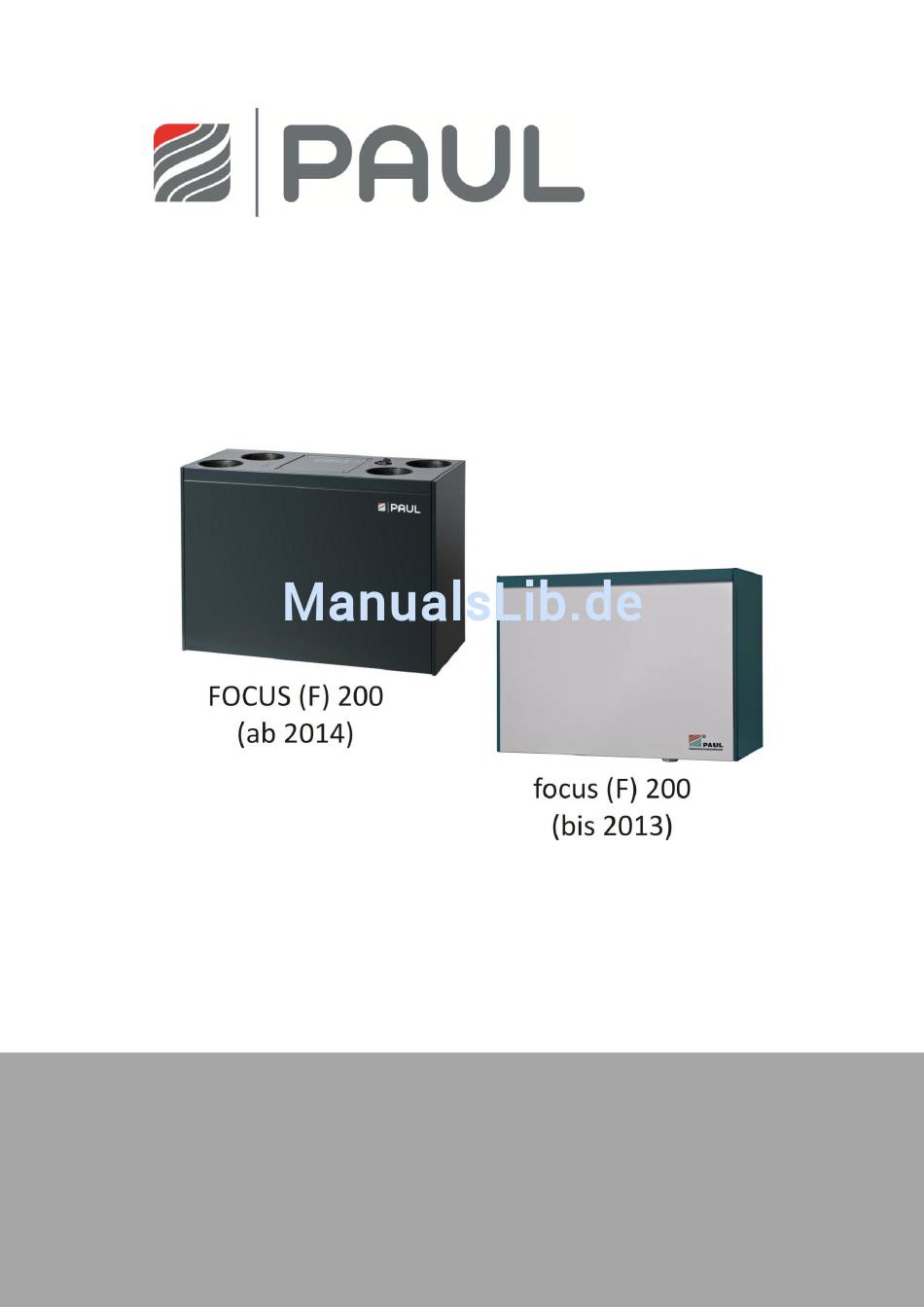

- Seite 1 Serviceanleitung - nur für Fachpersonal -...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis .............................. 2 Typenschild .............................. 3 Prinzipielle Anlagenkonfiguration ......................4 Austausch der Gerätefilter ........................5 Gerätefilter ersetzen ..........................5 Rücksetzen der Filterlaufzeit ........................8 Austausch des Wärmetauschers ......................9 Austausch der Master- und Slaveplatine ....................13 Austausch des Ventilators ........................17 Einbau eines Kondensatablaufes ...................... -
Seite 3: Typenschild
Anschlüssen. Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch des Produkts und bei Servicefragen. Das Typenschild befindet sich an der Stelle der Luftanschlüsse des Gerätes und muss dauerhaft am Gerät angebracht bleiben. Typenschild FOCUS 200 Typenschild FOCUS F 200... -
Seite 4: Prinzipielle Anlagenkonfiguration
Prinzipielle Anlagenkonfiguration Prinzipielle Anlagenkonfiguration Die prinzipelle Anlagenkonfiguration trägt allgemeingültigen Charakter und stellt nicht das Anlagenschema der projektbezogenen Lüftungsanlage dar! Sie dient der Darstellung der anlagentechnischen Systemanordnung für Sensoren und Lüftungskomponenten. Anlagenschema FOCUS mit Sensoren und Lüftungskomponenten... -
Seite 5: Austausch Der Gerätefilter
Austausch der Gerätefilter Austausch der Gerätefilter 3.1 Gerätefilter ersetzen Trennen Sie das Gerät vom Netzanschluss. Nehmen Sie die Frontplatte vom Gerät. Drücken Sie die beiden Schnappverschlüsse an der Geräteunterseite. Öffnen Sie dabei die Frontplatte im Bereich der Schnappverschlüsse in einem Winkel von max. - Seite 6 Austausch der Gerätefilter Ziehen Sie mittels Zugband die EPP-Schaumstoffabdeckung der Filter und des Wärmetauschers aus dem Schaumstoffgehäuse. Dabei das Zugband an einem der Enden greifen und ziehen, mit der anderen Hand das Gerät gegenhalten. Ziehen Sie die Filter am Zugband fassend aus den Filterfächern.
- Seite 7 Austausch der Gerätefilter Verpacken Sie die Filter in einem dichten Beutel und führen Sie diesen dem Restmüll zu. Die Filter sind auf dem Filterrahmen für die vorgeschriebene Filterdurchströmungsrichtung mit einen Pfeil gekennzeichnet. Setzen Sie die neuen Filter entsprechend der vorgegebenen Filterdurchströmungsrichtung ein.
-
Seite 8: Rücksetzen Der Filterlaufzeit
Austausch der Gerätefilter Verschließen Sie die Filtereinschubfächer und den Wärmetauscher mit der EPP- Schaumstoffabdeckung. Hängen Sie die Frontplatte in den Blechfalz des Gehäuses ein, und drücken Sie die Frontplatte im Bereich der Schnappverschlüsse an das Gehäuse bis diese in die Schnappverschlüsse einrastet. Stellen Sie die Netzverbindung wieder her. -
Seite 9: Austausch Des Wärmetauschers
Austausch des Wärmetauschers Austausch des Wärmetauschers Trennen Sie das Gerät vom Netzanschluss. Nehmen Sie die Frontplatte vom Gerät. Drücken Sie die beiden Schnappverschlüsse an der Geräteunterseite. Öffnen Sie dabei die Frontplatte im Bereich der Schnappverschlüsse in einem Winkel von max. 15° und hängen Sie sie aus dem Blechfalz des Gehäuses aus. - Seite 10 Austausch des Wärmetauschers Ziehen Sie mittels Zugband die EPP-Schaumstoffabdeckung der Filter und des Wärmetauschers aus dem Schaumstoffgehäuse. Dabei das Zugband an einem der Enden greifen und ziehen, mit der anderen Hand das Gerät gegenhalten. Ziehen Sie die Filter am Zugband fassend aus den Filterfächern.
- Seite 11 Austausch des Wärmetauschers Ziehen Sie den Wärmetauscher am Zugband fassend aus EPP-Schaumstoffabdeckung. 6. Sprühen Sie auf die Dichtungen des Wärmetauschers Silikonspray.
- Seite 12 Austausch des Wärmetauschers 7. Achten Sie beim Wiedereinsetzen des Wärmetauscher darauf, dass der Wärmetauscher richtig herum (Typenschild vorn oben) im Gerät sitzt. Bei neueren Geräten befindet sich an der Unterseite des Wärmetauschers eine Kondensatwanne mit 2 Aussparungen. Beim Einschieben des Wärmetauschers in das Gerät ist darauf zu achten, dass die beiden Aussparungen der Kondensatwanne zum Kondensatablauf zeigen! Setzen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen.
-
Seite 13: Austausch Der Master- Und Slaveplatine
Austausch der Master- und Slaveplatine Austausch der Master- und Slaveplatine Lesen Sie das Programm mit einem PC aus oder notieren Sie die Einstellwerte des TFT. Trennen Sie das Gerät vom Netzanschluss. Tragen Sie für Arbeiten an der Elektronik ein ESD-Armband. - Seite 14 Austausch der Master- und Slaveplatine Nehmen Sie die Abdeckung von der Steuerung, öffnen Sie dazu die 4 Schrauben. Entfernen Sie die Kabel von der Masterplatine und demontieren diese aus dem Gerät. Montieren Sie die neue Masterplatine im Gerät. Achten Sie darauf, die Kalbel laut Schaltplan zu montieren (siehe Anhang).
- Seite 15 Austausch der Master- und Slaveplatine Entfernen Sie die Kabel vom der Lüfterslaveplatine und demontieren diese aus dem Gerät. 8. Stellen Sie mit Hilfe der DIP-Schalter auf der Lüfterslaveplatine die richtige Geräteversion ein. Dip 1 = linke Geräteversion „off“/ rechte Geräteversion „on“ Dip 2 = „on“...
- Seite 16 Setzen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen. 10. Stellen Sie die Netzverbindung wieder her. 11. Programmieren Sie das Gerät. Wichtiger Hinweis! Achten Sie darauf, dass Sie die richtige Platine in das jeweilige Gerät montieren. FOCUS 200 bis Serien-Nummer 1144 521012240 Masterplatine SWZ.0015B26 521012250 Lüfterslaveplatine SWZ.0016B22...
-
Seite 17: Austausch Des Ventilators
Austausch des Ventilators Austausch des Ventilators Trennen Sie das Gerät vom Netzanschluss. Tragen Sie für Arbeiten an der Elektronik ein ESD-Armband. - Seite 18 Austausch des Ventilators Nehmen Sie die Frontplatte vom Gerät. Drücken Sie die beiden Schnappverschlüsse an der Geräteunterseite. Öffnen Sie dabei die Frontplatte im Bereich der Schnappverschlüsse in einem Winkel von max. 15° und hängen Sie sie aus dem Blechfalz des Gehäuses aus. Hebeln Sie mit Hilfe einer Spachtel die EPP-Ventilatorabdeckung aus den Gehäuse.
- Seite 19 Austausch des Ventilators Ziehen Sie den Ventilator mit einer Zange aus dem Gerät. Öffnen Sie die 3 Torx-Schrauben und ziehen Sie den Ventilatorstecker ab.
- Seite 20 Austausch des Ventilators Setzen Sie den Ventilator in das Gehäuse des Lüftungsgerätes ein. Stecken Sie den Stecker auf den Ventilator und befestigen Sie Ihn mit den zugehörigen Torxschrauben. Schieben Sie den Lüfter komplett in das Gerät.
- Seite 21 Austausch des Ventilators 10. Tragen Sie die Dichtmasse (NeoFermit) auf die Aussparung für die EPP Ventilatorabdeckung auf. 11. Setzen Sie die EPP-Ventilatorabdeckung in das Lüftungsgerätes ein und entfernen Sie die überschüssige Dichtmasse. 12. Setzen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen. 13.
-
Seite 22: Einbau Eines Kondensatablaufes
Einbau eines Kondensatablaufes Einbau eines Kondensatablaufes Trennen Sie das Gerät vom Netzanschluss. Entfernen Sie die vorgestanzte Öffnung mit einem Schraubendreher. - Seite 23 Einbau eines Kondensatablaufes Bohren Sie mit einer Bohrkrone 40 mm ein Loch in das EPP-Gehäuse. Tragen Sie das Dichtmittel auf den Einlauf auf.
- Seite 24 Einbau eines Kondensatablaufes 5. Setzen Sie den Einlauf in das Gerät ein und fixieren Sie ihn mit der zugehörigen Schraube. 6. Streichen Sie das überflüssige Dichtmittel ab. 7. Stellen Sie die Netzverbindung wieder her.
-
Seite 25: Meldungen, Fehlervisualisierung Und Fehlersignalisierung
Meldungen, Fehlervisualisierung und Fehlersignalisierung Meldungen, Fehlervisualisierung und Fehlersignalisierung Die Gerätesteuerung ist mit einem internen System zur Fehlererkennung ausgerüstet. Die Visualisierung der Meldungen und Fehlerprognose erfolgt entsprechend der Darstellungsmöglichkeiten des angeschlossenen Bedienteiles. 8.1 Fehlersignalisierung mit LED-Bedienteil Tritt ein Fehler im System auf, wird dieser durch die LEDs dargestellt. Der Ausfall des Zu- oder Abluftlüfters, ein Sensorfehler sowie das Unterschreiten der Frostschutzschwelle wird, wie in der Tabelle 1 beschrieben, dargestellt. - Seite 26 Meldungen, Fehlervisualisierung und Fehlersignalisierung Fehler Sensor 4 Sensorbruch oder Kurzschluss Ventilatoren werden Fühler prüfen bzw. Temperaturfühler abgeschaltet Sensor erneuern Version LINKS Version RECHTS T2 Zulufttemperatur minimale Zulufttemperatur Ventilatoren werden Zulufttemperatur zu niedrig < Sollwert; abgeschaltet > Sollwert + 1 K Werkseinstellung 5 °C Außentemperatur zu aktuelle Außenlufttemperatur...
-
Seite 27: Fehlerbehandlung
Fehlerbehandlung Fehlerbehandlung 9.1 Fehler Ventilator ACHTUNG! Fehler Ventilator Hall 1 Hall 2 Platine wegen unter 230 V Spannung stehender Teile nicht berühren! Lüfterrad Nein beschädigt? Unterbrechen Sie die Netzspannung. Neustart des Gerätes Warten Sie 20 s. miss 230 V Nein Spannungsversorgung Sicherung O.K.? -
Seite 28: Fehler Temperatursensor
Fehlerbehandlung 9.2 Fehler Temperatursensor ACHTUNG! Fehler Temperatursensor T1 / T2 / T3 / T4 / T5 Platine wegen unter 230 V Spannung stehender Teile nicht berühren! Sensor angeschlossen Nein lt. Schaltplan? Sensor montieren oder Einstellung prüfen Nein Einstellung prüfen korrigiere prüfe Einstellung Widerstand... -
Seite 29: Kommunikationsfehler Defroster
Fehlerbehandlung 9.3 Kommunikationsfehler Defroster ACHTUNG! Kommunikationsfehler Defroster NHR/EWT-Stellklappe Platine wegen unter 230 V Spannung stehender Teile nicht berühren! prüfe Anlage und Menü, ob versehentlich Freigabe / prüfe DIP im BUS-Thermostat Neustart Nein O.K.? Einstellung prüfe ändern Nein Cat 5-Kabel O.K.? tausche ersetze BUS-Thermostat... -
Seite 30: Kommunikationsfehler Lüfterslave
Fehlerbehandlung 9.4 Kommunikationsfehler Lüfterslave ACHTUNG! Kommunikationsfehler Defroster NHR/EWT-Stellklappe Platine wegen unter 230 V Spannung stehender Teile nicht berühren! prüfe Cat 5-Kabel Nein zwischen Master und Slave O.K.? tausche ersetze Slave Verbindung... -
Seite 31: Tft Ohne Kommunikation
Fehlerbehandlung 9.5 TFT ohne Kommunikation ACHTUNG! TFT ohne Kommunikation schwarzer Bildschirm mit Text Platine wegen unter 230 V unten links unten 2. … Spannung stehender Teile nicht berühren! keine Kommunikation mit Gerät prüfe Kabel und Stecker Nein O.K.? neu verkabeln tausche TFT oder Master-Controller und Neustart... -
Seite 32: Fehler Außenlufttemperatur Zu Niedrig
Fehlerbehandlung 9.6 Fehler Außenlufttemperatur zu niedrig Fehler Außenlufttemperatur ACHTUNG! zu niedrig Platine wegen unter 230 V Spannung stehender Teile nicht berühren! Frostschutz Nein vorhanden? montiere Frostschutz prüfe VHR durch Abkühlen des Sensors mit Eisspray, Nein miss Spannung 230 V am VHR O.K.? prüfe STB prüfe Freigabe... -
Seite 33: Fehler Zulufttemperatur Zu Niedrig
Fehlerbehandlung 9.7 Fehler Zulufttemperatur zu niedrig Fehler Zulufttemperatur ACHTUNG! zu niedrig Platine wegen unter 230 V Spannung stehender Teile nicht berühren! prüfe DIP-Schalter S2-1 Nein linke rechte Version O.K.? ändere prüfe Temperatur- DIP-Schalter sensoren T2/T4 (siehe Temperatursensor) -
Seite 34: Ventilator Zu Laut
Fehlerbehandlung 9.8 Ventilator zu laut Ventilator ACHTUNG! zu laut Platine wegen unter 230 V Spannung stehender Teile nicht berühren! Filter verschmutzt? Nein tausche Filter kontrolliere Rohrleitung auf Nein Verstopfung (Außen- und Fortluftgitter) O.K.? prüfe Ventilator beseitige (siehe Fehler Verstopfung Hall1 Hall 2) -
Seite 35: Wärmerückgewinnung Zu Gering
Fehlerbehandlung 9.9 Wärmerückgewinnung zu gering ACHTUNG! Wärmerückgewinnung zu gering Platine wegen unter 230 V Spannung stehender Teile nicht berühren! prüfe Temperatur- Nein sensor O.K.? benutze anderen Prüfe Sensor Temperatur- messstelle (direkt Nein am Stutzen des Gerätes) O.K.? miss direkt am Gerätestutzen Wirkungs- Nein... -
Seite 36: Störungen Oder Probleme Ohne Meldung
Fehlerbehandlung 9.10 Störungen oder Probleme ohne Meldung Im Folgenden ist eine Übersicht der Störungen oder Probleme ohne Meldung dargestellt. Problem/Störung Ursache Kontrolle / Maßnahme Alles aus Netzspannung Kontrolliere die Sicherung an der Steuerungsplatine. Ist die Sicherung O.K., dann ist die Leiterplatte defekt. -
Seite 37: Anhang
Anhang Anhang Anhang 1 Klemmplan FOCUS – Stand: 19.07.2012... -
Seite 38: Anhang 2 Klemmplan Focus - Stand: 18.02.2011
Anhang Anhang 2 Klemmplan FOCUS – Stand: 18.02.2011... -
Seite 39: Notizen
Notizen Notizen... - Seite 40 PAUL Wärmerückgewinnung GmbH August-Horch-Str. 7 08141 Reinsdorf Deutschland Tel.: +49 (0) 3 75 - 30 35 05 0 Fax: +49 (0) 3 75 - 30 35 05 55 info@paul-lueftung.de www.paul-lueftung.de Gültig ab 28.04.2014...
