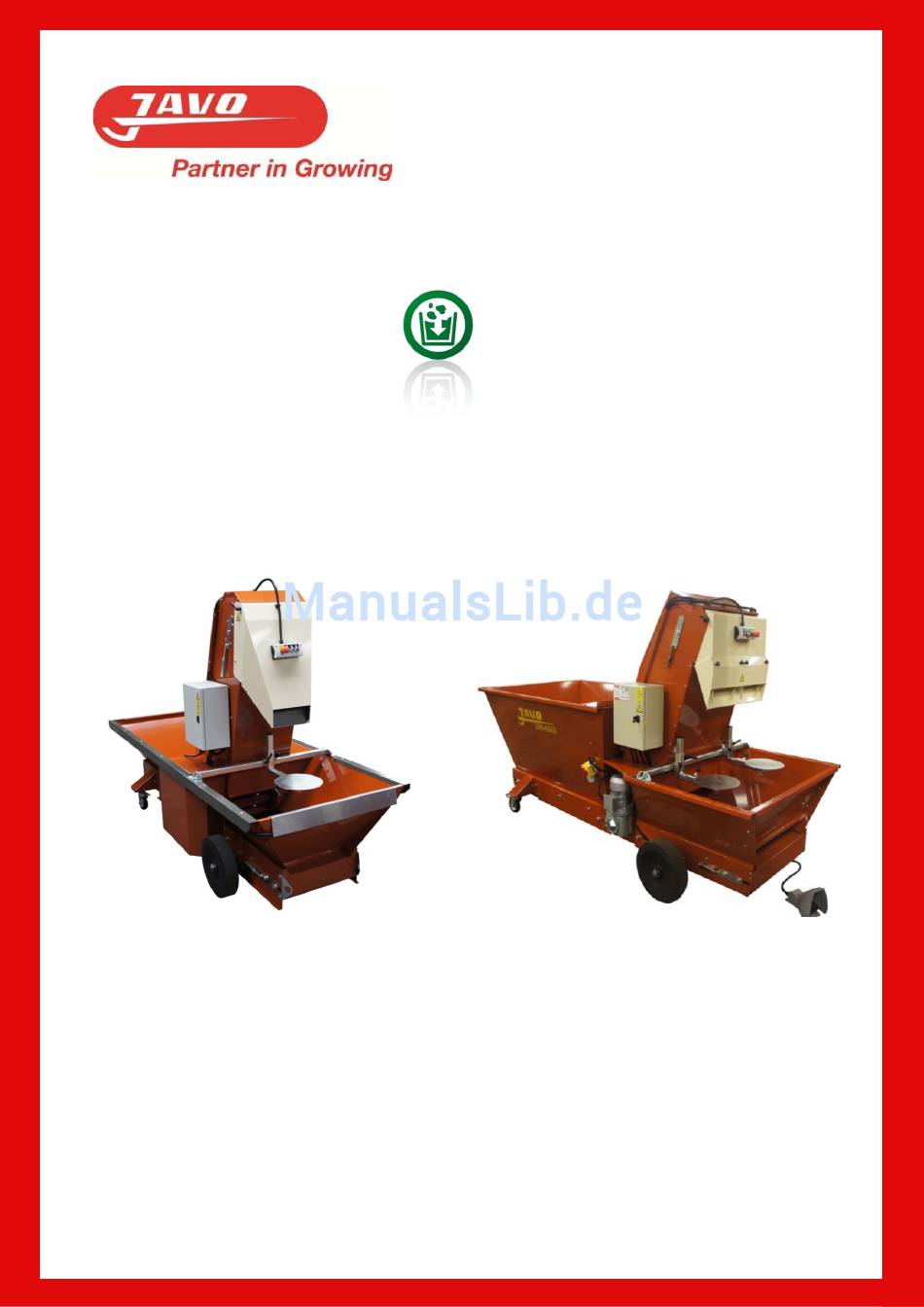

Bedienungsanleitung
Originaldokument
Version 2016-2
Minimax / Unimax
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für JAVO Unimax
- Seite 1 T: +31 (0)252 343121 F: +31 (0)252 377423 info@javo.eu www.javo.eu © Alle Rechte vorbehalten Nichts aus dieser Ausgabe darf, ohne die vorherige schriftliche Erlaubnis der Javo B.V., durch Druck, Fotokopie, Mikrofilm oder irgendeine andere Art und Weise vervielfältigt und/oder veröffentlicht werden.
- Seite 2 Javo B.V. ist nicht haftbar für Folgeschäden und indirekte Schäden, die durch Bedienungsfehler, das Unterlassen einer fachkundigen Wartung und durch eine anderweitige Verwendung entstehen, als in dieser Bedienungsanleitung beschrieben wird. Die Haftung von Javo B.V. entfällt ebenfalls, wenn die Maschine von Ihnen oder von Dritten ohne die vorherige schriftliche Genehmigung verändert oder erweitert wird.
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Javo Minimax / Unimax Inhaltsangabe Technische Spezifikationen und Toleranzen ....................4 Typenschild ............................... 4 Sicherheit ..............................5 Vorschriften ..............................5 Sicherheitsvorrichtungen an der Maschine ...................... 6 Erklärung von Piktogrammen und Symbolen ....................6 Beschreibung der Maschine .......................... 8 Maschinenübersicht Minimax .......................... 8 Maschinenübersicht Unimax ........................... - Seite 4 Bedienungsanleitung Javo Minimax / Unimax JavoNet ................................20 Kundenservice und Beratung .......................... 20 Entsorgen der Maschine oder Maschinenteile ..................... 21 Konformitätserklärung..........................21 Version 2016-2...
-
Seite 5: Technische Spezifikationen Und Toleranzen
Werkweise dieser Maschine gewährleistet wird, dürfen ausschließlich Produkte mit Spezifikationen und Toleranzen, wie in der Auftragsbestätigung beschriebenen ist, verwendet werden. Verwenden Sie diese Maschine niemals für andere Zwecke als wozu die Javo B.V. sie hergestellt hat. Dies kann andernfalls zu Beschädigungen führen und den Bediener und sein Umfeld gefährden. -
Seite 6: Sicherheit
Bediener und/oder dessen Umfeld gefährden kann. 3. Es ist verboten, ohne die vorherige schriftliche Genehmigung von der Javo B.V., diese Maschine zu verändern. 4. Thermosicherung und Drehmomentbegrenzer dürfen nicht anders eingestellt werden als bei der Auslieferung der neuen Maschine. -
Seite 7: Sicherheitsvorrichtungen An Der Maschine
Bedienungsanleitung Javo Minimax / Unimax 16. Wenn ein Maschinenteil beschädigt ist oder nicht mehr in der vorgeschriebenen Art und Weise funktioniert, muss die Arbeit sofort abgebrochen werden. Die Arbeit darf erst dann fortgesetzt werden, wenn das Maschinenteil repariert oder ersetzt wurde. Fragen Sie Ihren Lieferanten, wenn die Maschine nicht richtig funktioniert. - Seite 8 Bedienungsanleitung Javo Minimax / Unimax Symbole, die auf dieser Maschine vorhanden sein können Elevator Standard Bewegungsrichtung Geschwindigkeit Erde- Geschwindigkeit Erde- Zufuhr (gekrümmt) Zufuhr (gerade) Geschwindigkeit Geschwindigkeit Bürsteinheit Rotofill Tray-Band Rotofill Topfbahn (gekrümmt) Topfbahn (gerade) Rotor Rotofill Version 2016-2...
-
Seite 9: Beschreibung Der Maschine
Bedienungsanleitung Javo Minimax / Unimax 3 Beschreibung der Maschine Maschinenübersicht Minimax A. Erdvorratsbehälter B. Elevator C. Ausschüttvorrichtung D. Topfplatte E. Erdtransportband F. Erdrückführband G. Steuerungselement H. Erdzufuhr-Taste Maschinenübersicht Unimax A. Erdvorratsbehälter B. Elevator C. Ausschüttvorrichtung D. Topfplatten E. Erdtransportband F. Erdrückführband G. -
Seite 10: Übersichtszeichnung Mit Hauptmaßen
Bedienungsanleitung Javo Minimax / Unimax 3.3 Übersichtszeichnung mit Hauptmaßen Minimax: Unimax: Version 2016-2... -
Seite 11: Optionen
206-400 Exkl. Arbeit Unimax * Javo Kisten-Kippvorrichtung: Diese ist nicht für alle Positionen hinter dem Unimax geeignet. Dafür gibt es einen Umbausatz. ** Wenn kein Substrat entnommen wird, führt dies zu einer Überfüllung des Rückführbunkers, da das Rückführband auf eine ausreichende Substratentnahme berechnet ist. - Seite 12 Bedienungsanleitung Javo Minimax / Unimax Auf dem Elektro-Schrank der Maschine befinden sich folgende Tasten und Anschlüsse: Hauptschalter Die Maschine liefert Erde an, solange das Kniepedal gedrückt wird. Unimax: Der Motor wird mit Hilfe der Steuertafel gesteuert. Diese besitzt folgende Tasten: A.
-
Seite 13: Transport
Die Maschine muss aufrecht transportiert werden. Die relevante Luftfeuchtigkeit darf zur Verhinderung von Kondenswasser in der Maschine nicht zu hoch werden. Melden Sie eventuelle Schäden während oder unmittelbar nach der Lieferung beim Fahrer und bei der Javo B.V. Ergreifen Sie alle erforderlichen Maßnahmen, um weitere Schäden zu vermeiden. -
Seite 14: Montage, Installation Und Inbetriebnahme
Bedienungsanleitung Javo Minimax / Unimax 5 Montage, Installation und Inbetriebnahme Befolgen Sie immer alle Vorschriften, wie sie in dieser Anleitung beschrieben werden und hier besonders das Kapitel Sicherheit. Diese Maschine ist CE gekennzeichnet. Wenn mehrere Maschinen in einer Linie verwendet werden, muss vor Inbetriebnahme dieser Maschine, die gesamte Linie ordnungsgemäß... -
Seite 15: Drehrichtung Elevator Kontrollieren
Bedienungsanleitung Javo Minimax / Unimax 5.4 Drehrichtung Elevator kontrollieren Kontrollieren Sie die Drehrichtung des Elevators, bevor Sie das erste Mal mit der Maschine arbeiten. Arbeitsweise: 1. Schließen Sie das Stromkabel an. 2. Starten Sie den Elevator. a. Schalten Sie den Hauptschalter ein. -
Seite 16: Geschwindigkeit Erdtransportband Einstellen
Bedienungsanleitung Javo Minimax / Unimax 5.7 Geschwindigkeit Erdtransportband einstellen Stellen Sie die Geschwindigkeit des Erdtransportbandes ein, bevor Sie mit dieser Maschine arbeiten. Arbeitsweise: 1. Überprüfen Sie die Geschwindigkeit des Erdtransportbandes. Stellen Sie das Erdzuführband so ein, dass die Töpfe ausreichend gefüllt sind, bevor diese den Abstreifer erreichen. -
Seite 17: Erdschieber Vom Erdbunker Einstellen
Umdrehung. 2. Verschieben Sie Erdschieber (B) zu der erwünschten Ecke. 3. Drehen Sie Knebel (A) wieder fest. 4. An dem Unimax sind vier Sternknöpfe (C) angebracht. Damit können die Erdklappen weiter oder enger gestellt werden. 5.10 Topfplatten einstellen Stellen Sie die Topfplatten auf die gewünschte Größe ein, bevor Sie mit dieser Maschine arbeiten. -
Seite 18: Bedienung
Bedienungsanleitung Javo Minimax / Unimax 6 Bedienung Befolgen Sie immer alle Vorschriften, wie sie in dieser Anleitung beschrieben werden und hier besonders das Kapitel Sicherheit. Halten Sie Hände, Haare, lose herabhängende Kleidung und / oder Schmuck fern von beweglichen Teilen der Maschine. -
Seite 19: Wartung
Bedienungsanleitung Javo Minimax / Unimax 7 Wartung Befolgen Sie immer alle Vorschriften, wie sie in dieser Anleitung beschrieben werden und hier besonders das Kapitel Sicherheit. Die Wartung dieser Maschine muss von qualifiziertem und geschultem Personal ausgeführt werden, unter Berücksichtigung der Sicherheitsaspekte und Risiken auf der Maschine und nach den Bestimmungen in der Bedienungsanleitung. -
Seite 20: Elevator Reinigen
4. Drücken Sie die Reset-Taste für den Not-Aus-Kreis. Die Maschine bleibt ausgeschaltet. 5. Maschine starten. Wenn die Maschine beim Durchlaufen der oben beschriebenen Arbeitsweise anders reagiert als dort beschrieben, darf die Maschine nicht mehr benutzt werden. Benachrichtigen und warnen Sie die Javo B.V. bitte sofort. 7.5 Störungen und Fehlermeldungen Problem Mögliche Ursache... -
Seite 21: Zeichnungen Und Schaltpläne
Die zu bestellenden Ersatzteile finden Sie in der Stückliste auf den Montagezeichnungen, die Sie unter JavonNet finden. Bei der Bestellung von (Ersatz-) Teilen bei der Javo B. V. müssen folgende Angaben enthalten sein: Zeichnungsnummer, Pos-Nummer, gewünschte Länge (falls zutreffend) und die gewünschte Stückzahl. -
Seite 22: Entsorgen Der Maschine Oder Maschinenteile
Bedienungsanleitung Javo Minimax / Unimax 8 Entsorgen der Maschine oder Maschinenteile Befolgen Sie immer alle Vorschriften, wie sie in dieser Anleitung beschrieben werden und hier besonders das Kapitel Sicherheit. Beachten Sie bei der Entsorgung der Maschine oder Teilen davon folgendes: 1.
