BMS MP-20 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für BMS MP-20

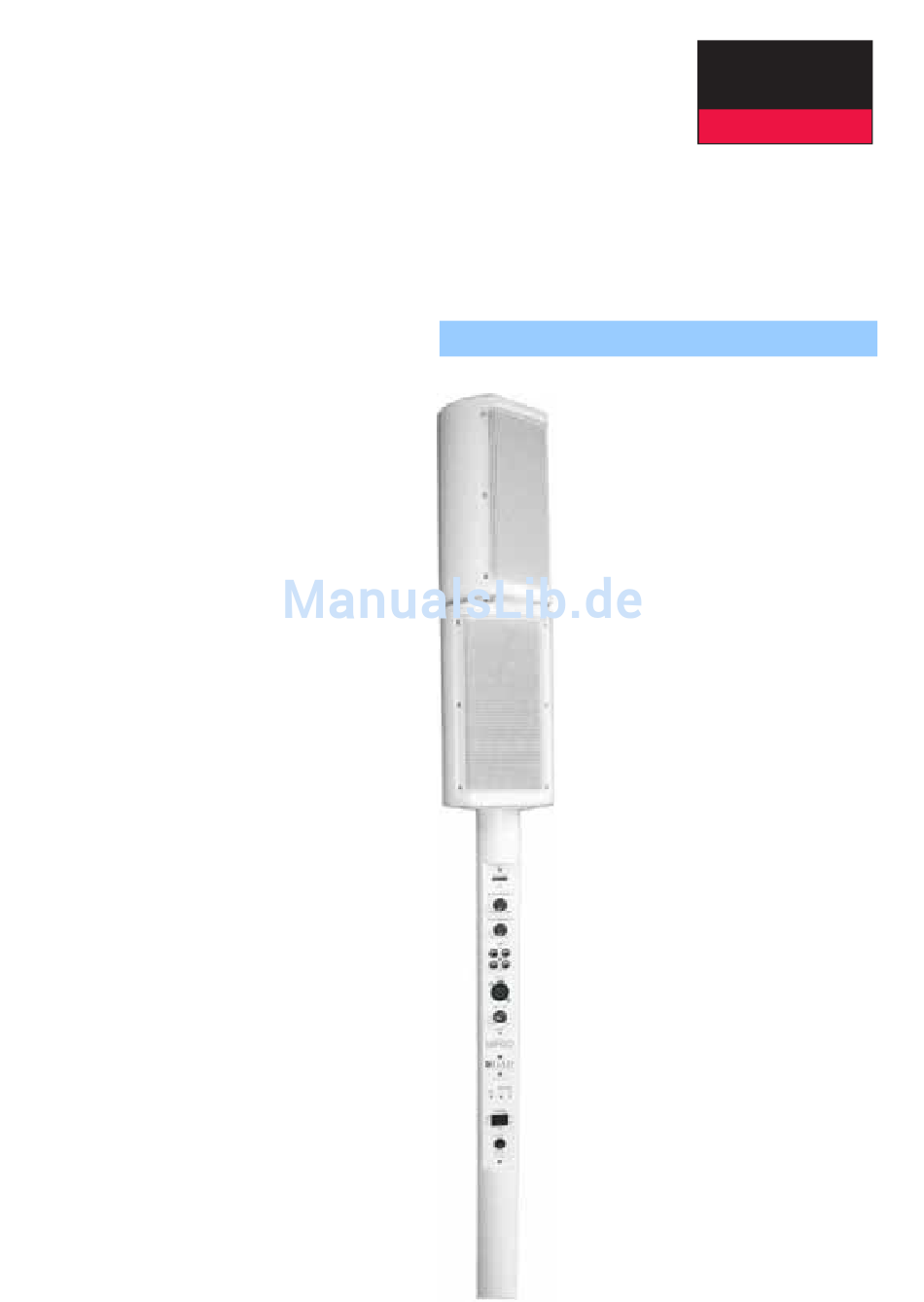

- Seite 1 A U D I O MP-20 Mobile Prozessionsanlage Bedienungsanleitung...
- Seite 2 A U D I O Bedienelemente MP-20 1. Optische Anzeige - Funkstrecke Aktiv 2. Lautstärkeregler Funkmikrofon 1 3. Lautstärkeregler Funkmikrofon 2 4. Line In - NF-Eingang für externe Zuspieler Line Out - NF-Ausgang 5. XLR-Buchse für optionales kabelgebundes Mikrofon 6. Lautstärkeregler für Kabelmikrofon sowie "Line-Eingang"...
-
Seite 3: Inhaltsverzeichnis
Erste Inbetriebnahme Inbetriebnahme Batteriezustandsanzeige 4 / 5 Lieferumfang 4 / 6 Optionales Zubehör 7 / 8 Bedienelemente MP-20 9-13 Bedienelemente SQ-5016 / SM-5016 Hinweise zum Akkubetrieb Technische Daten / Service Wichtige Hinweise! Wichtiger Hinweis: Für sämtlichen Inhalt dieser Bedienungsanleitung gilt: Technische Änderungen und Druckfehler... -
Seite 4: Einleitung
Einleitung Die MP-20 ist ein hochwertiges mobiles Lautsprechersystem (Prozessionsanlage) mit intregiertem Endverstärker und einem Funkempfänger. (Ausführung auch als Doppelfunk - Version erhältlich). Die MP-20 verfügt über zwei leistungsstarke Tonsäulen, einen Mikrofonanschluss je einen Line-Ein- und -Ausgang. Sicherheit Sicherheitshinweise: Dieses Gerät ist gemäß den VDE-Schutzmaßnahmen für elektronische Geräte gebaut und geprüft. -
Seite 5: Beeinträchtigung Der Sicherheit
A U D I O Beeinträchtigung der Sicherheit Wenn das Gerät - sichtbare Beschädigungen aufweist, - lose Teile enthält, - nicht mehr korrekt arbeitet, - längere Zeit unter ungünstigen Bedingungen gelagert wurde (z.B. im Freien oder in feuchten Räumen), - schweren Transportbeanspruchungen ausgesetzt war (z.B. -
Seite 6: Inbetriebnahme
Batteriezustandsanzeige - Eine rote LED signalisiert einen entladenen Akku. Der Akku muss geladen werden. - Verbinden Sie die MP-20 möglichst nach jedem Einsatz mit dem Original - Ladegerät und lassen es laden, damit immer die maximale Betriebslaufzeit erreicht werden kann. -
Seite 7: Lieferumfang
A U D I O Lieferumfang (Grundausstattung) - MP-20 Grundeinheit, Prozessionsanlage mit zwei Tonsäulen - Empfangsmodule je nach Ausstattung - Einfach- oder Doppelfunk. - Akkuladegerät - Tragegurt - Stativ - Systemhalterung für Prozessionsanlage am Stativ - Klettband Kontrollieren Sie bitte, ob die Verpackung alle zum jeweiligen System gehörenden Teile enthält. -
Seite 8: Gurt Mit Halterungen (Lieferumfang)
Klettband gesichert werden. Stativhalter (Lieferumfang) Stativhalter zur problemlosen Befestigung der MP-20 am Stativ. Gurt mit Halterungen (Lieferumfang) Der mitgelieferte Haltegurt ermöglicht dem "Träger" der MP-20 auch für längere Zeit einen bequemen und komfortablen Halt. Netzladegerät (Lieferumfang) Netzladegerät mit 3-Phasen- Ladeautomatik. - Seite 9 Optimale Sprachübertragung. LED-Anzeige Diverse Einstellmöglichkeiten. Taschensender SM-5016 (optional) Alternativ zum Handsender kann der Taschensender SM-5016 verwendet werden. SM-5016 Taschensender zur MP-20, UHF, 16-kanalig, LED Anzeige. Optional: Headset, Earset oder Lavalier (Ansteck)- Mikrofon. Lavalier- (Ansteck)-Mikrofon passend zum Taschensender SM-5016. Nackenbügelmikrofon passend zum Taschensender SM-5016.
-
Seite 10: Bedienelemente Der Mp
A U D I O Bedienelemente der MP-20 Optische Anzeige (1) Kontroll-LED, die bei eingeschalteter MP-20 und Nutzung eines Hand- oder Taschensenders anzeigt, dass die Funkstrecke aktiv ist. Lautstärkeregler min / max (2 + 3) Diese Drehregler stellen die Lautstärke des Funkmikrofons 1 oder 2 ein. - Seite 11 Kanaleinstellung muss mit der Kanalwahl am jeweiligen Funkmikrofon oder Taschensender übereinstimmen. Einstellen des Abstrahlverhaltens (13) Der obere Lautsprecher der MP-20 ist dreh- und justierbar, um die Tonsäulen optimal auf den jeweils gewünschten Beschallungsbereich auszurichten. Der Abstrahlwinkel ist somit "fast" stufenlos einstellbar.
-
Seite 12: Bedienelemente Sq-5016 / Sm-5016
A U D I O Bedienelemente Handsender SQ-5016 (optional) 1. Mikrofonkorb / Kapsel 2. Batteriezustandsanzeige LED 3. EIN/AUS-Schalter 4. LCD-Display 5. Batteriefach/ Schutzkappe abschraubbar 6. Drehbare Schutzkappe für die Bedienelemente 7. Lock - Verriegelungstaste (Drucktaste) 8. Set - Einstell- Funktionstaste (Drucktaste) 9. - Seite 13 A U D I O Das Menü zur Kanal / Frequenzwahl erscheint mit den zuletzt gespeicherten Daten. Die Batterieanzeige befindet sich an der linken Seite. Durch Betätigen der UP-Taste erscheint das USER - Menü. Wenn keine Taste mehr betätigt wird, bleibt dieses Menü als Hauptmenü bestehen. Durch Betätigen der UP-Taste erscheint wieder dieses Menü...
- Seite 14 A U D I O Änderung der Kanalwahl Benutzen Sie die UP- oder DOWN -Taste, um zum CH / FREQ - Menü zu gelangen. Drücken Sie die Taste SET für ca. 2 Sekunden. Der Cursor blinkt auf, um Änderungen durchführen zu können. Drücken Sie die UP oder DOWN Taste, um den Kanal zu wählen.
-
Seite 15: Einsetzen Der Batterien
A U D I O Bedienelemente Taschense nder SM-5016 (optional) 1. Antenne 2. Batterie- und Audio - Mute - Anzeige 3. Audio - Mute Schalter 4. Mini-XLR-A nschluss 5. Ein- und Ausschalter 6. LCD - Anzeige 7. Mini - USB-Anschluss 8. -
Seite 16: Einstellung Der Batteriewahl
A U D I O Änderungen von Einstellungen des Taschensenders Einstellung der Frequenz und Kanalwahl Benutzen Sie den UP- / DOWN - Schalter, um auf den Menüpunkt CHANNEL/FREQUENCY zu gelangen. Der Cursor blinkt, sobald Sie Änderungen unter diesem Menüpunkt vornehmen können. -
Seite 17: Hinweise Zum Akkubetrieb
- bis zu 2500 Zyklen bei 30% Entladung (DOD) - Angaben bei 20 Grad Celsius. Niedrige Temperaturen können die Betriebszeiten verkürzen. Betriebszeiten des MP-20: Einfachfunkversion - ca. 6 Stunden / Doppelfunkversion - ca. 4 Stunden Akkutausch Der Akku ist in der Säule untergebracht. Ein Akkutausch darf nur durch einen qualifizierten Techniker durchgeführt werden. -
Seite 18: Technische Daten / Service
A U D I O Technische Daten MP-20 Schalldruck n o m . S P L 9 3 d B A m ax. SPL 1 05 dBA Leistung 2 0 W / 3 0 W Frequenzgang Line 8 0 H z - 4 0 k H z Mic 170 H z - 4 0 k H z Eingänge... -
Seite 19: Wichtige Hinweise
A U D I O VORSICHT Stromschlaggefahr Zur Vermeidung der Gefahr von Bränden oder elektrischen Schlägen öffnen Sie das Gehäuse nicht und wenden Sie sich für Reparaturen an einen qualifizierten Techniker. Säuren Setzen Sie das Gerät keinen ätzenden Flüssigkeiten, Säuren oder scharfen Reinigungsmitteln aus. Das Gerät darf nur mit einem trockenen Tuch abgewischt werden.
