b) Technische Daten
Eingangsspannung:
Zusatzfunktionen:
Ausgangsleistung:
Kanäle:
Stromaufnahme
Reichweite:
Antennenanschluss:
Anschlussleisten:
Abmessungen:
Gewicht:
Zubehör:

2. Funktionsbeschreibung

a) Menüsteuerung
Es gibt Kategorien im Menü und in den Einstellungen. Durch 3 s langes Drücken des Knopfes wechselt man zwischen den
Kategorien. Drückt man 1 s wechselt man zwischen den Einstellungen. Um in das Menü zu gelangen, drücke den Knopf für 3 s. Die
LED-Farben signalisieren dabei den Zustand. Siehe hierzu die Tabelle weiter unten.
b) PitMode (nur Best.-Nr. 1527227)
Der Pit-Modus sendet ein sehr schwaches Signal auf 5584 MHz. Das Signal auf 5584 MHZ ist genau ausreichend um verschiedene
Parameter oder deinen Quad zu testen. Die Reichweite ist sehr stark begrenzt und ist nicht für den Flug gedacht! Solange du im Pit-
Modus bist, kannst du Kanäle und Bänder einstellen. Aber keine dieser Einstellungen wird Auswirkungen haben bis du den Sender
neu startest. Die neueren Empfänger, wie beispielsweise die TBS Tango, unterstützen diesen Kanal. Weitere Informationen hierzu
findest Du im Kapitel Sonderfunktionen.
Hinweis: Kanal- und Bandauswahl können sowohl im PitMode als auch außerhalb vom PitMode eingestellt werden.
c) Kanalauswahl - Modus
Drücke den Knopf für 3s um ins Menü zu kommen. Eine rote LED wird 1 x blinken. Durch kurzes Drücken wechselst du den Kanal.
d) Bandauswahl - Modus
Drücke den Knopf weitere 3s. Eine rote LED wird 2 x blinken. Durch kurzes Drücken wechselst du das Band.
e) Speichern und Beenden
Drücke den Knopf für 3 Sekunden. Die blaue LED wird angehen. Nun sind die Einstellungen gespeichert und das Menü wird
verlassen.

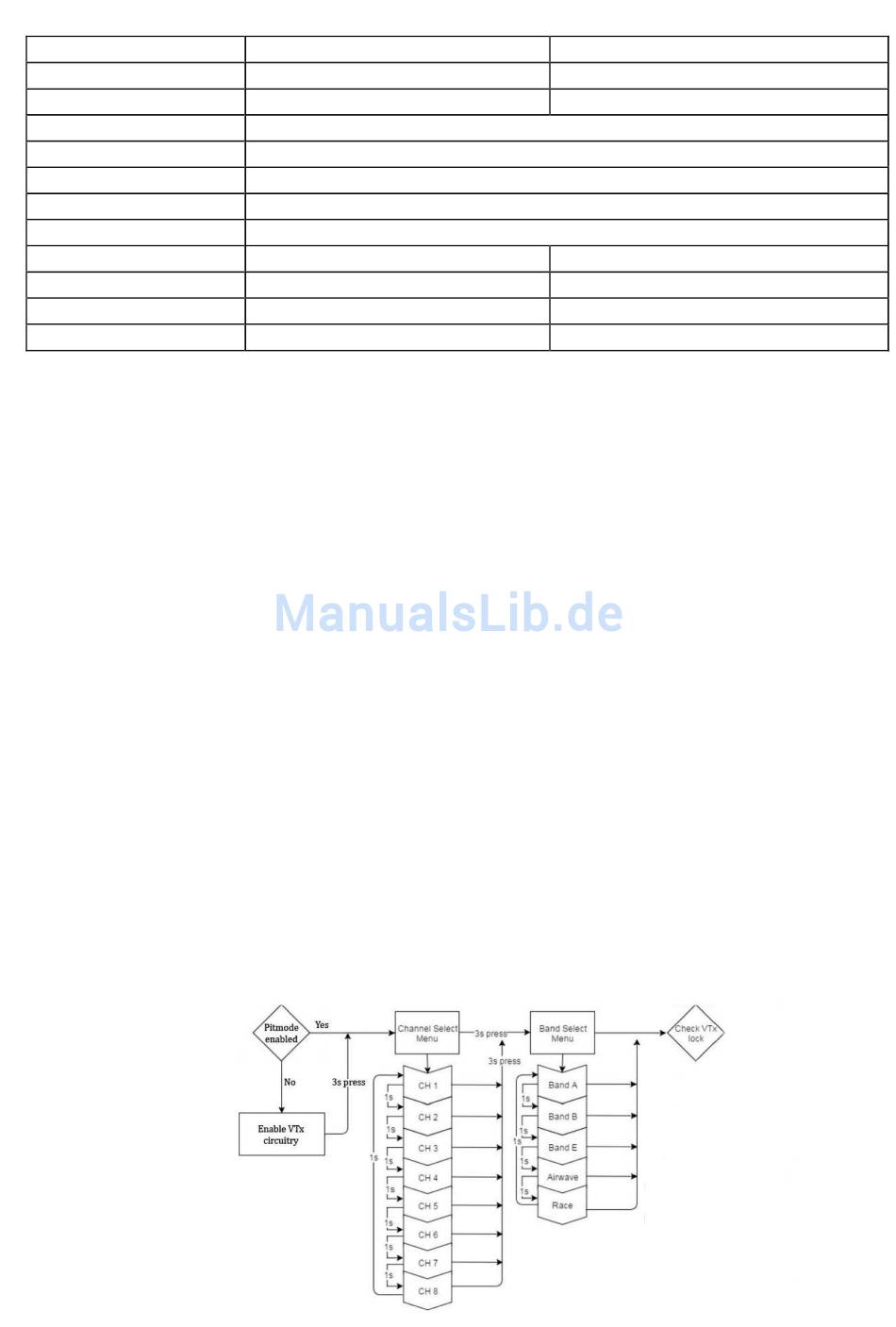

f) Menüstruktur
TBS UNIFY PRO 5G8 (Best.-Nr. 1508446)
Geregelt 5V
SmartAudio V1.0
13dBm (25mW)
24Ch, 5733MHz - 5866MHz
250mA
Abhängig von den verwendeten Antennen und den örtlichen Gegebenheiten max. 300 m
RP-SMA Female
JST-SH socket, 4 pin
17 (H) x 24 (W) x 4 (D) mm
5g ohne Antenne
1x TBS UNIFY 5G8, 1x 5V Kabel
TBS UNIFY PRO 5G8 HV (Best.-Nr. 1527227)
6V bis 26V (2S - 6S), Spitze max. 31V
SmartAudio V2.0, CleanSwich, PitMode
JST-GH, 6pin
22 (H) x 30 (W) x 4 (D) mm
7g ohne Antenne
1x TBS UNIFY 5G8 HV, 1x VTx/Cam Kabel
