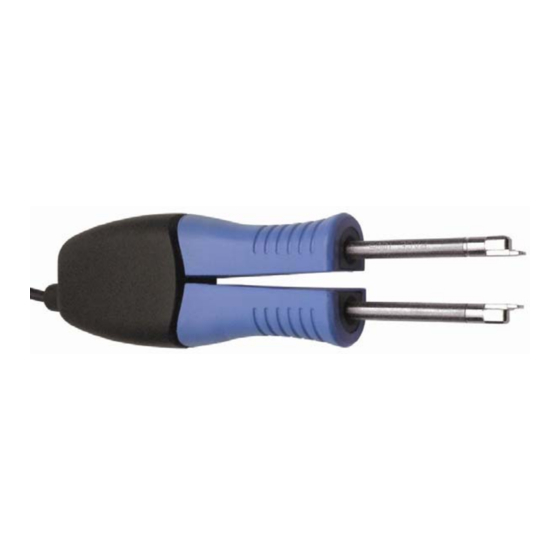

Inhaltszusammenfassung für Pace TD-100
- Seite 1 Benutzer- & Wartungshandbuch für die Handeinheiten TD-100 und MT-100 ARTIKELNR.: 5050-0532...
-
Seite 2: Inhaltsverzeichnis
SEITE Sicherheitsrichtlinien ......................3 Anschließen der Handeinheit ..................3 Installation der Spitzenkartusche ...................3 Zubehör und Ersatzteile ....................4 Lötspitzen ........................5 Abhilfemaßnahmen .......................10 Service ..........................11 PACEWORLDWIDE EINGESCHRÄNKTE GARANTIEERKLÄRUNG ......12 Kontaktinformationen ....................13 ©2003 PACE Inc., Annapolis Junction, Maryland Seite 2 von 13 Alle Rechte vorbehalten... -
Seite 3: Sicherheitsrichtlinien
Zeit nach dem Ausschalten. Heizelemente NICHT berühren. Schwere Verbrennungen könnten ansonsten die Folge sein. 4. Die Lötspitzen- und Werkzeugablagen sowie die Ablagen für die Handeinheit von PACE sind speziell für die jeweilige Handeinheit ausgelegt und schützen den Benutzer vor Verbrennungen. -
Seite 4: Zubehör Und Ersatzteile
Ersatznetzkabel-Baugruppe 3008-0131-P1 für TD-100 Ersatz-O-Ringe für TD-100, 1213-0090-P5 5 Stck. TD-100-Werkzeugablage 1257-0258-P1 (TD-100-Handeinheit und - Spitzen nicht im Lieferumfang enthalten) MT-100-Handeinheit 6010-0140-P1 (Spitzen nicht im Lieferumfang enthalten). ©2003 PACE Inc., Annapolis Junction, Maryland Seite 4 von 13 Alle Rechte vorbehalten... -
Seite 5: Lötspitzen
MT-100-Werkzeugablage 6019-0069-P1 Hitzeresistentes Tuch 1100-0307-P1 Erhältliche Lötspitzen Für die Handeinheiten TD-100 und MT-100 steht eine große Auswahl an Spitzenkartuschen zur Verfügung. Die verfügbaren Spitzenkartuschen sind in der nachstehenden Tabelle aufgeführt. PACE-Artikelnr. Beschreibung 1/32-Zoll-Kegelspitze, extra spitz, 1124-0001-P1 Langversion 1124-0002-P1 1/64-Zoll-Kegelspitze, extra spitz... - Seite 6 Heat Staking 1124-0032-P1 MiniWave 1124-0033-P1 MiniWave, gekröpft, 3,3 mm 1124-0034-P1 Meißelspitze, einseitig 1124-0035-P1 MiniWave, gekröpft, 2,4 mm 1124-0036-P1 1/128-Zoll-Kegelspitze 1124-0037-P1 1/4 Flachblatt 1124-0038-P1 Meißelspitze, einseitig, leichte Schräge ©2003 PACE Inc., Annapolis Junction, Maryland Seite 6 von 13 Alle Rechte vorbehalten...
- Seite 7 Chip 402 1 mm (0,04 Zoll) 1124-0521-P1 1,8 mm SOT 23 1124-0522-P1 (0,07 Zoll) 2,8 mm SOT 89 1124-0523-P1 (0,11 Zoll) 3,6 mm Chip 1206 1124-0524-P1 (0,142 Zoll) ©2003 PACE Inc., Annapolis Junction, Maryland Seite 7 von 13 Alle Rechte vorbehalten...
- Seite 8 (1,05 Zoll) (1,05 Zoll) 10,8 mm Blatt 1124-0501-P1 (0,425 Zoll) 16 mm Blatt 1124-0502-P1 (0,630 Zoll) 21,2 mm Blatt 1124-0503-P1 (0,835 Zoll) 25 mm Blatt 1124-0532-P1 (0,984 Zoll) ©2003 PACE Inc., Annapolis Junction, Maryland Seite 8 von 13 Alle Rechte vorbehalten...
- Seite 9 0,2 mm (0,008 Zoll) Chip 1124-1002-P1 0,5 mm (0,02 Zoll) Chip 1124-1003-P1 1 mm (0,04 Zoll) Chip 1124-1004-P1 2 mm (0,08 Zoll) SOP 6 1124-1005-P1 6 mm (0,24 Zoll) ©2003 PACE Inc., Annapolis Junction, Maryland Seite 9 von 13 Alle Rechte vorbehalten...
-
Seite 10: Abhilfemaßnahmen
1124-1007-P1 10 mm (0,39 Zoll) SOP 13 1124-1008-P1 13 mm (0,51 Zoll) Abhilfemaßnahmen Verschlusskappe Die TD-100-Handeinheit verfügt über einen abnehmbaren O-Ring, der den Kontaktbereich vor Flussmitteldämpfen und O-Ring anderen Kontaminierungen schützt. O-Ringe müssen gelegentlich ausgetauscht werden. Gehen Sie dazu folgendermaßen vor: Ziehen Sie den Netzstecker des TD100. -
Seite 11: Service
Fehlfunktion des Verständigen Sie PACE. Netzgeräts Tabelle 3: Fehlerbehebung Service Für Serviceleistungen und Reparaturen setzen Sie sich bitte mit PACE oder Ihrem örtlichen Händler in Verbindung. ©2003 PACE Inc., Annapolis Junction, Maryland Seite 11 von 13 Alle Rechte vorbehalten... -
Seite 12: Paceworldwide Eingeschränkte Garantieerklärung
GARANTIE SERVICE FAX: (44) 1908 277 777 Für alle anderen Kunden: Örtlicher PACE-Vertragshändler PACE Incorporated behält sich das Recht vor, bezüglich der hierin enthaltenen Angaben jederzeit und ohne vorherige Bekanntgabe Veränderungen vorzunehmen. Die neuesten Spezifikationen können Sie von Ihrem örtlichen PACE-Vertragshändler oder von PACE Incorporated einholen.
