Sennheiser e614 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für e614:
- Bedienungsanleitung (8 Seiten) ,
- Bedienungsanleitung (7 Seiten) ,
- Bedienungsanleitung (10 Seiten)
Verwandte Anleitungen für Sennheiser e614
Inhaltszusammenfassung für Sennheiser e614

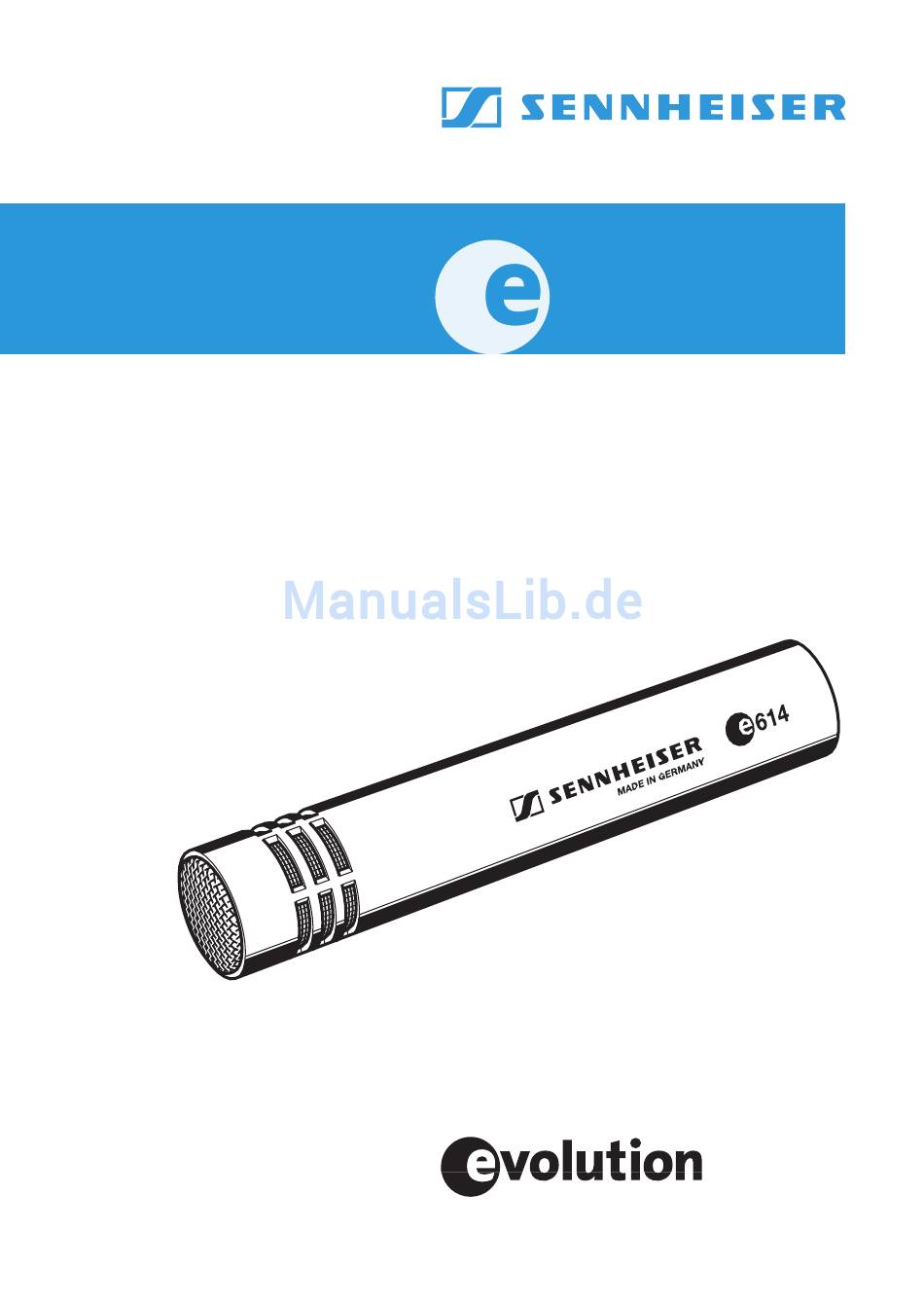

- Seite 1 Bedienungsanleitung Instructions for use Notice d‘emploi Istruzioni per l‘uso Instrucciones para el uso Gebruiksaanwijzing...
- Seite 2 Bedienungsanleitung.............. 3 Instructions for use ..............9 Notice d’emploi ..............15 Istruzioni per l’uso..............21 Instrucciones para el uso............27 Gebruiksaanwijzing...............33...

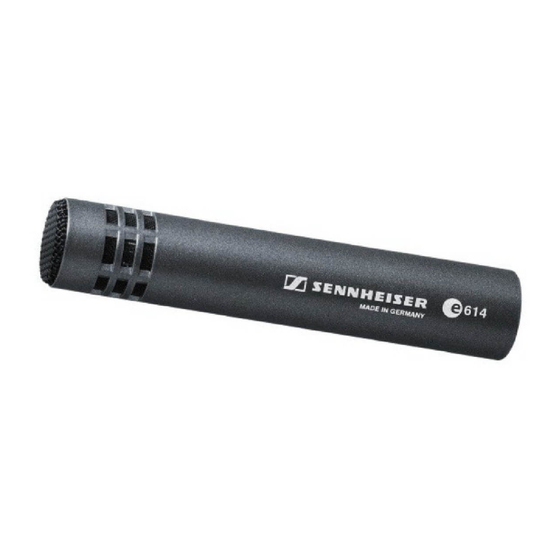

- Seite 3 614 ist ein dauerpolarisiertes Kondensator-Mikro- fon mit Supernierencharakteristik. Es wurde für an- spruchsvolle Einsätze entwickelt, bei denen ein erweiter- ter Frequenzbereich, hohe Pegelfestigkeit, schnelles Ein- schwingverhalten und eine kompakte Bauform erforder- lich sind. Mit seinem Übertragungsbereich von 40 Hz bis 20 kHz fängt das 614 den vollen Raumklang und den gesamten Klangkörper des Instrumentes ein.
-
Seite 4: Lieferumfang
Lieferumfang Mikrofon Mikrofontasche Mikrofonklemme MZQ 100 Bedienungsanleitung Garantiekarte Anschlussbelegung XLR-3... - Seite 5 Mikrofon platzieren Schlagzeug / Percussion Positionierung Klangresultat Kommentar natürlicher, heller Ausrichtung des Mikro- Klang fons nach unten auf die Hi-Hat, einige Zentime- ter vom Rand entfernt. Unerwünschte Schallan- teile evtl. durch Hoch- passfilterung entfernen. Achtung: Beim Schließen der Hi-Hat entsteht ein starker Luftstrom! Wird das Mikrofon zu nah am Rand platziert, können...
- Seite 6 Polardiagram 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 125 Hz 2000 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequenzgang - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000 5000 10000 20000 Hz...
- Seite 7 Technische Daten Wandlerprinzip dauerpolarisiertes Kondensatormikrofon Übertragungsbereich 40..20.000 Hz Richtcharakteristik Superniere Freifeld-Leerlauf- Übertragungsfaktor (1kHz) 3 mV/Pa 50 Ω Nennimpedanz Min. Abschlussimpedanz 1 kΩ Phantomspeisung 12 – 52 V / 3 mA Stecker XLR-3 Maße Ø 20 mm, L 100 mm Gewicht 93 g Grenzschalldruckpegel bei 1 kHz...
-
Seite 8: Übersicht Mikrofonanwendungen
Übersicht Mikrofonanwendungen Modell Anwendung Gesang Chor Studio, akustische Instrumente Orchester Blechbläser / Saxophon Akustische Gitarre Akustischer Bass Gitarrenverstärker Bassverstärker Leslie Piano, Flügel Kick Drum Snare Drum Hänge-Tom Stand-Tom Congas Becken Percussion Overhead... - Seite 9 Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät die anwendbaren CE-Normen und Vorschriften erfüllt. Approval Sennheiser electronic GmbH & Co. KG declare that this device is in compliance with the applicable CE standards and regulations. Certification Sennheiser electronic GmbH & Co. KG déclarons que cet appareil est en conformité...
- Seite 10 Sennheiser electronic GmbH & Co. KG 30900 Wedemark, Germany Phone +49 (5130) 600 0 Fax +49 (5130) 600 300 www.sennheiser.com Printed in Germany Publ. 09/04 511652/A01...
