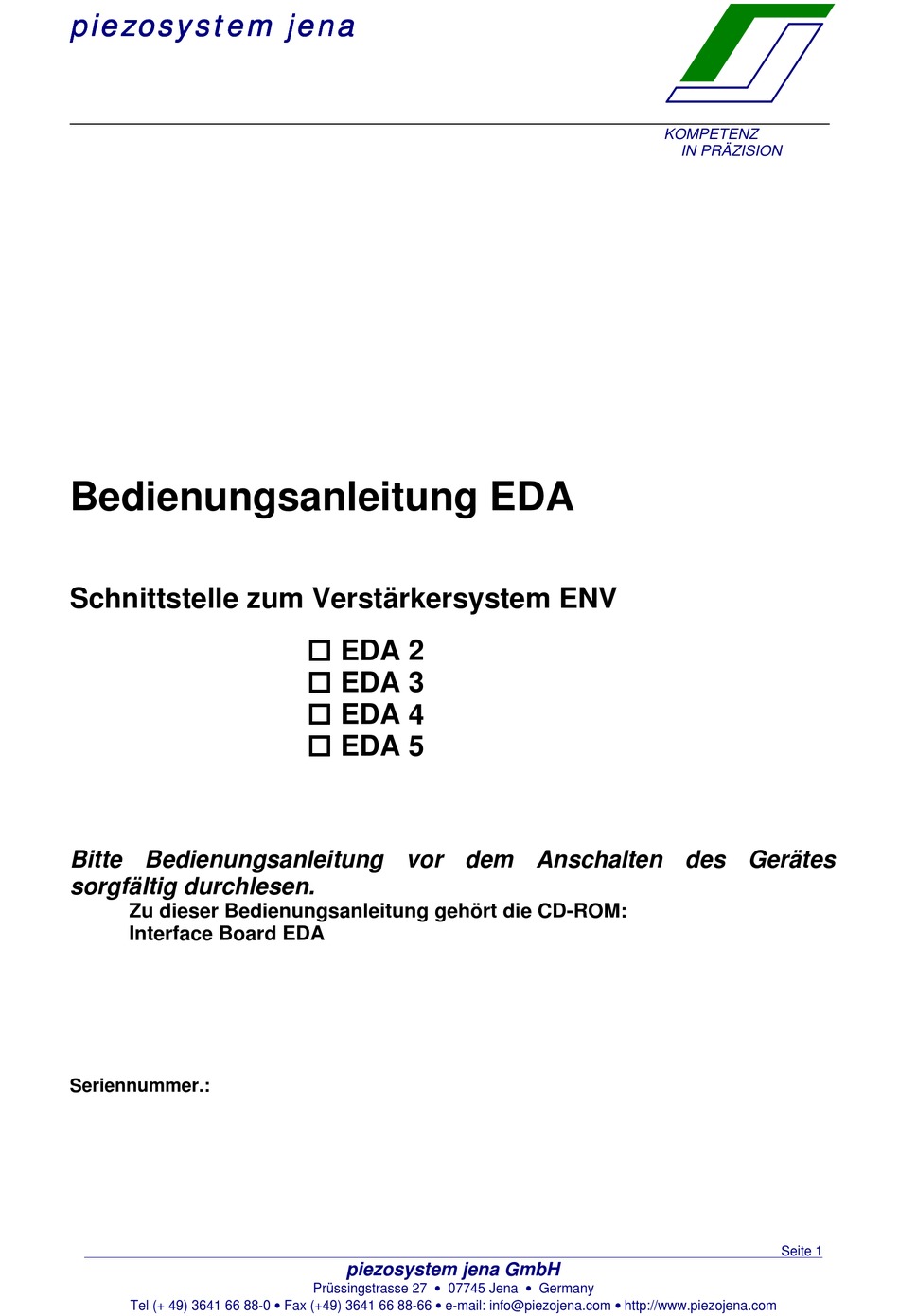

piezosystemjena EDA 2 Bedienungsanleitung
Inhaltsverzeichnis
piezosystem jena
piezosystem jena
piezosystem jena
piezosystem jena
Bedienungsanleitung EDA
Schnittstelle zum Verstärkersystem ENV
Bitte Bedienungsanleitung vor dem Anschalten des Gerätes
sorgfältig durchlesen.
Zu dieser Bedienungsanleitung gehört die CD-ROM:
Interface Board EDA
Seriennummer.:
Tel (+ 49) 3641 66 88-0 • Fax (+49) 3641 66 88-66 • e-mail: info@piezojena.com • http://www.piezojena.com
! ! ! ! EDA 2
! ! ! ! EDA 3
! ! ! ! EDA 4
! ! ! ! EDA 5
piezosystem jena GmbH
Prüssingstrasse 27 • 07745 Jena • Germany
KOMPETENZ
IN PRÄZISION
Seite 1
Inhaltsverzeichnis
Inhaltszusammenfassung für piezosystemjena EDA 2
- Seite 1 KOMPETENZ IN PRÄZISION Bedienungsanleitung EDA Schnittstelle zum Verstärkersystem ENV ! ! ! ! EDA 2 ! ! ! ! EDA 3 ! ! ! ! EDA 4 ! ! ! ! EDA 5 Bitte Bedienungsanleitung vor dem Anschalten des Gerätes sorgfältig durchlesen.
-
Seite 2: Inhaltsverzeichnis
6.7.5.2. IEEE 488.......................24 7. Hardware..........................25 7.1. Allgemeines........................25 7.2. Mikrorechner.........................25 7.2.1. Allgemeines......................25 7.2.2. Verhalten nach RESET..................25 7.2.3. Speicherbelegung EEPROM................26 7.2.4. Blockschaltbild EDA 2/3..................27 7.2.5. Blockschaltbild EDA 4/5..................28 7.3. Rechnerinterface......................29 7.3.1. RS232........................29 7.3.2. IEEE 488.......................29 Seite 2______________________________________________________________________________________________ piezosystem jena GmbH Prüssingstrasse 27 • 07745 Jena • Germany... - Seite 3 piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 7.4. Eingänge/Ausgänge.....................30 7.4.1. analoge Ausgänge....................30 7.4.2. analoge Eingänge....................30 7.4.3. digitale Ausgänge......................30 7.4.4. digitale Eingänge....................30 8. Firmware..........................30 8.1. Übersicht........................30 8.2. Kommandoliste......................32 8.2.1. Monitorkommandos....................32 8.2.1.1. Übersicht.......................32 8.2.1.2. Kommando 'dc'....................32 8.2.1.3. Kommando 'de'....................33 8.2.1.4.
- Seite 4 piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 8.2.2.20. Kommando 'setcc'..................42 8.2.2.21. Kommando 'dp'....................42 8.2.2.22. Kommando 'rch'...................43 8.2.2.23. Kommando 'rcha'..................43 8.2.2.24. Kommando 'sp'....................43 8.2.2.25. Kommando 'measure'..................43 8.2.2.26. Kommando 'ERR?'..................43 8.2.2.27. Kommando 'as'....................44 8.2.2.28. Kommando 'as?'..................44 Seite 4______________________________________________________________________________________________ piezosystem jena GmbH Prüssingstrasse 27 •...
-
Seite 5: Einführung
Diese Karte wurde so konzipiert, dass sowohl Online- als auch Offlinebetrieb möglich ist. Lieferbar ist die EDA in folgenden Varianten: - als 12-Bit Version: • mit RS232 - EDA 2 • mit RS232 und IEEE 488 - EDA 3 - als 16-Bit Version: •... -
Seite 6: Technische Daten
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 2. technische Daten Leiterplattenformat: 100x160 mm Betriebsspannung: +5V (140mA), +/-15V (15mA) Prozessor: SAB-C515A (SIEMENS) Datenspeicher: 128 kByte Programmspeicher: 128 kByte FLASH 256 Byte EEPROM digitale Ausgänge: digitale Eingänge: Anzeigen: 4 x LED (Frontplatte) Varianten der EDA RS232 (Frontplatte) -
Seite 7: Anschlussbelegung Stecker X3 (C64)
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 3. Anschlussbelegung Stecker X3 (C64) Pin Signal Beschreibung Signal Beschreibung digitale Masse digitale Masse digitale Masse digitale Masse digitaler Ausgang 7 digitaler Ausgang 6 +5V digital +5V digital digitaler Ausgang 5 digitaler Ausgang 4 +15V analoge Ub... -
Seite 8: Anschlussbelegung Buchse X4 (Dsub9)
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 4. Anschlussbelegung Buchse X4 (DSUB9) Pin Signal gebrückt mit Pin 6 gebrückt mit Pin 4 gebrückt mit Pin 8 gebrückt mit Pin 7 Seite 8______________________________________________________________________________________________ piezosystem jena GmbH Prüssingstrasse 27 • 07745 Jena • Germany Tel (+ 49) 3641 66 88-0 •... -
Seite 9: Rs232-Kabel
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 5. RS232-Kabel • 9-pol ⇒ ⇒ ⇒ ⇒ 9-pol Kabel • • • • 9-pol ⇒ ⇒ ⇒ ⇒ 25-pol Kabel Seite 9 piezosystem jena GmbH Prüssingstrasse 27 • 07745 Jena • Germany Tel (+ 49) 3641 66 88-0 •... -
Seite 10: Demosoftware
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 6. Demosoftware 6.1. Installation Systemvoraussetzungen: • PC mit ausreichend Kapazität zum Ausführen von Windows 3.11, 95/98 oder NTx • 8 MB freier Speicherplatz auf der Festplatte Software: • Microsoft Windows 3.11 mit 32-Bit Erweiterung, 95/98 oder NTx Die Demosoftware wird mit den dazugehörigen C51-Quellen und ausgewählten Datenblättern CD-ROM geliefert. -
Seite 11: Erste Schritte
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 6.2. erste Schritte Nach ersten Start Demoprogrammes befinden sich Einstellungen Verstärkersystem und Parameter im Grundzustand. Das Programm versucht die Sprache des Betriebsystems einzustellen. Ist auf dem Betriebssystem eine andere Sprache als Deutsch oder Englisch installiert, wird Englisch eingestellt. -
Seite 12: Grundzustand
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 6.3. Grundzustand Seite 12______________________________________________________________________________________________ piezosystem jena GmbH Prüssingstrasse 27 • 07745 Jena • Germany Tel (+ 49) 3641 66 88-0 • Fax (+49) 3641 66 88-66 • e-mail: info@piezojena.com • http://www.piezojena.com... -
Seite 13: Register Spannungen/Weg
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 6.4. Register Spannungen/Weg 6.4.1. Übersicht In diesem Register kann auf jeden verfügbaren aktivierten Kanal eine separate Spannung oder ein dazu äquivalenter Weg ausgegeben werden. Eine Spannungs- oder Wegänderung kann manuell durch anklicken eines Schalters oder automatisch bei jeder manuellen Änderung im Editierfeld oder am Schieberegler eingeleitet werden. -
Seite 14: Kanäle Schalten
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 6.4.2. Kanäle schalten markierte Kanal aktiv. möglich, wenn Register Einstellungen/Grundeinstellung/Aktivierung entsprechende Kanalaktivierung eingeschaltet ist. 6.4.3. Schieberegler Hier kann die Ausgangsspannung quantitativ eingestellt werden. Wenn die Box 'automatisch ausgeben' markiert ist, wird jede Änderung sofort über die aktive Schnittstelle an die EDA ausgegeben. -
Seite 15: Übersicht
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 6.5.1. Übersicht Diese Registerseite ist für die Einstellung und Ausgabe der Standardfunktionen zuständig. Die dazugehörigen Parameter können komfortabel eingestellt und an die EDA gesendet werden. Darüber hinaus ist es möglich, die aktuell eingestellten Parameter dauerhaft auf der EDA (EEPROM) zu sichern. -
Seite 16: Funktionen
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 6.5.2. Funktionen 6.5.2.1. Sinus Wenn diese Standardfunktion eingestellt ist wird von der EDA eine Sinus-Funktion mit den im gleichen Kanal eingestellten Parametern ausgegeben. Die aktuellen Parameter werden durch Betätigung Taste 'schreiben' übertragen. -
Seite 17: Tastenfelder Im Register Standardfunktionen
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION Wird eine langsamere Kurvenausgabe als unter Frequenz einstellbar gewünscht, kann mit Frequenzteiler dem Parameter ein Vorteiler vorgeschaltet werden. Der Maximalwert ist von der eingestellten Funktion und ihrer Frequenz abhängig, der Minimalwert ist 1. 6.5.4. -
Seite 18: Grenzen
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 6.5.5. Grenzen Die Frequenz- und Auflösungsgrenzen im Betrieb mit Sinus- oder Dreiecksfunktionen betragen: aktive Kanäle Auflösung/Punkt --> 2083 --> --> 1166 --> --> --> --> --> mit Sprungfunktion: aktive Kanäle 4166 2333 1500... -
Seite 19: Register Terminal
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 6.6. Register Terminal 6.6.1. Übersicht Im Register 'Terminal' wird ein einfaches zeichenorientiertes Terminalprogramm welches Tastatureingaben direkt an die EDA leitet zur Verfügung gestellt. Es dient in erster Linie zum Laden von Anwenderprogrammen. -
Seite 20: Bedienungstasten Im Register Terminal
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 6.6.2. Bedienungstasten im Register Terminal Diese Tasten können im Register 'Einstellungen/Dateien und Verzeichnisse' mit zwei verschiedenen HEX-Dateien belegt werden. Wird eine der Tasten gedrückt, versucht das Demoprogramm diese Datei auf die EDA zu laden. Wenn die Taste gedrückt wird, sendet das Demoprogramm das Kommando 'fdel' an die EDA. -
Seite 21: Register Einstellungen
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 6.7. Register Einstellungen 6.7.1. Übersicht In diesem Register werden alle Einstellungen die zum Betrieb der EDA nötig sind vorgenommen. Diese Einstellungen werden beim Verlassen des Programmes gespeichert und beim Aufruf wieder restauriert. Wird beim Programmstart das IEEE-Interface nicht erkannt wird diese Schnittstelle reaktiviert. -
Seite 22: Grundeinstellungen
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 6.7.2. Grundeinstellungen Aktivierung: Unter Aktivierung wird festgelegt, welche Kanäle in den Registern 'Spannungen/Weg' und 'Standardfunktionen' freigegeben werden sollen. Die in Autostart aktiv markierten Kanäle werden nach RESET bzw. nach Einschalten der EDA mit den im EEPROM gespeicherten Parametern gestartet. - Seite 23 piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 6.7.3. Umrechnungen Mit der Kanalauswahl wird der Kanal ausgewählt, von dem die Meßbereiche und Anzeigen beeinflusst werden sollen. Unter 'Einheit wird die anzuzeigende Maßeinheit aus- gewählt. Diese hier ein- stellbare Maßeinheit hat auf Anzeigen Skalierungen keinen Einfluss...
-
Seite 24: Dateien/Verzeichnisse
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 6.7.4. Dateien/Verzeichnisse Daten unter eingetragenen Verzeichnis werden standardmäßig die Datendateien abgelegt. Dieser Pfad kann kann natürlich in dem der Ausführung vorhergehenden Dialog geändert werden. Im Verzeichnisfeld Protokoll wird das Verzeichnis eingetragen Verzeichnis... -
Seite 25: Hardware
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 7. Hardware 7.1. Allgemeines Die EDA besteht aus den Baugruppen Rechnerinterface und Analogelektronik. Dazu kommen zusätzlich 8 digitale Ausgänge und 8 digitale Eingänge. Angesteuert werden diese Baugruppen von einem Mikrorechner SAB-C515A mit 128KByte FLASH-EPROM und 128KByte RAM. Der Mikrorechner arbeitet mit einer Taktfrequenz von 11,059 MHz. -
Seite 26: Speicherbelegung Eeprom
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION Codespeichers befindet. Wenn ja, wird dieses Programm angesprungen. Wenn nichts gefunden wird, verhält sich der Rechner als sei der Schalter auf '1' gestellt. 7.2.3. Speicherbelegung EEPROM Adr(HEX) Symbol Inhalt 0x00 - intern verwendet 0x01... -
Seite 27: Blockschaltbild Eda 2/3
KOMPETENZ IN PRÄZISION 7.2.4. Blockschaltbild EDA 2/3 64 kByte Flash 128 kByte RAM 0x0000...0x0FFFF user programable Bank 0: (eda2_5.hex) 0x00000..0x0FFFF Bank 0 bank 1: 64 kByte Flash 0x10000..0x1FFFF 0x1000...0x1FFFF user programable (urlader.hex) -
Seite 28: Blockschaltbild Eda 4/5
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 7.2.5. Blockschaltbild EDA 4/5 64 kByte FLASH 128 kByte RAM 0x0000...0x0FFFF user programable Bank 0: (eda2_5.hex) 0x00000..0x0FFFF Bank 0 bank 1: 64 kByte FLASH 0x10000..0x1FFFF 0x1000...0x1FFFF user programable (urlader.hex) Bank 1 RESET DAC 4x16 Bit... -
Seite 29: Rechnerinterface
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 7.3. Rechnerinterface 7.3.1. RS232 Das RS232-Interface wird durch eine serielle Schnittstelle vom Typ RS 232 gebildet. Die über Software einstellbaren Übertragungsraten sind umschaltbar zwischen 2400, 4800, 9600 (Auslieferungszustand) und 19200 Baud. Das Übertragungsformat ist fest eingestellt auf 8 Datenbits, 1 Stoppbit, ohne Parität und ohne Protokoll. -
Seite 30: Eingänge/Ausgänge
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 7.4. Eingänge/Ausgänge 7.4.1. analoge Ausgänge • Kanäle: • Auflösung EDA2/3: 12 Bit • Auflösung EDA4/5: 16 Bit • Ausgangsspannung: 0...10V Kanal Adresse Funktion CSLSB0 0xfee8 LOW-Byte Kanal 0 schreiben CSMSB0 0xfeec HIGH-Byte Kanal 0 schreiben... - Seite 31 piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION von ASCII-Zeichenketten abgewickelt. Bei Verwendung der RS232-Schnittstelle muss die Zeichenkette mit 'CR' abgeschlossen werden, bei IEEE488 mit 'LF'. Eine Zeichenkette zur EDA ist immer nach folgendem Muster aufgebaut: Kommando[,parameter 1[,parameter 2[,...,parameter x]]] Wird das Kommando von der EDA erkannt, führt sie es aus.
-
Seite 32: Kommandoliste
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 8.2. Kommandoliste 8.2.1. Monitorkommandos 8.2.1.1. Übersicht Kurzbeschreibung - Codespeicher anzeigen - erweiterten Datenspeicher anzeigen - internen Datenspeicher anzeigen - externen Datenspeicher anzeigen - FLASH-EPROM anzeigen - EEPROM anzeigen - internen Datenspeicher editieren - externen Datenspeicher editieren - erweiterten Datenspeicher editieren - internen Datenspeicher füllen... -
Seite 33: Kommando 'De
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 8.2.1.3. Kommando 'de' Aufruf: de,xxxx,nnnn (RS232) Antwort: Speicherliste Zeigt vom erweiterten Datenspeicher ab Adresse xxxx nnnn Byte als HEX-Dump an. 8.2.1.4. Kommando 'di' Aufruf: di,xxxx,nnnn (RS232) Antwort: Speicherliste Zeigt vom internen Datenspeicher des Prozessors ab Adresse xxxx nnnn Byte als HEX- Dump an. -
Seite 34: Kommando 'Ee
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION Aufruf: ex (RS232) Antwort: Dialog Der externe Datenspeicher kann editiert werden. Die erforderlichen Parameter werden abgefragt. 8.2.1.10. Kommando 'ee' Aufruf: ee (RS232) Antwort: Dialog Mit diesem Kommando kann der erweitertet Datenspeicher editiert werden. Dieser Speicherbereich wird angesprochen indem das Pin 77 (P4.4) für die Dauer des Lesens auf LOW gezogen wird. -
Seite 35: Kommando 'S
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 8.2.1.14. Kommando 's' Aufruf: s (RS232) Antwort: Kommandoliste Listet alle verfügbaren Kommandos auf. 8.2.1.15. Kommando 'co' Aufruf: co (RS232) Antwort: aufgetretene Unterschiede Vergleicht den gesamten Codespeicherbereich mit der gegenüberliegenden Seite des FLASH-EPROM. -
Seite 36: Kommando 'Sh
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 8.2.1.19. Kommando 'sh' Aufruf: sh (RS232) Antwort: Hexfile Gibt den gesamten Speicherinhalt ab Adresse 0x0000 der gegenüberliegenden FLASH-Seite im Intel-Hex-Format über die RS232 aus. 8.2.1.20. Kommando 'q' Aufruf: q (RS232) Antwort: keine Verläßt die aktuelle Seite des FLASH-EPROM und startet auf der gegenüberliegenden Seite auf der Adresse 0x0000 ein vorhandenes Programm. -
Seite 37: Betriebskommandos
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 8.2.2. Betriebskommandos 8.2.2.1. Übersicht Kurzbeschreibung start - startet Kurvenausgabe stop - Kurvenausgabe wird angehalten - Status cset - Kanalaktivierung/ -deaktivierung - schaltet alle aktivierten Kanäle ein - schaltet alle Kanäle aus - setzt den ausgewählten DAC-Kanal auf den übergebenen Wert - einmalige Spannungsmessung rkz*... -
Seite 38: Kommando 'Stop
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 8.2.2.3. Kommando 'stop' Aufruf: stop[,ch] (RS232,IEEE) Antwort: keine Die automatische Kurvenausgabe von Kanal wird angehalten, wenn das Kommando ohne Parameter gesendet wird, werden alle Kanäle angehalten. 8.2.2.4. Kommando 'M' Aufruf: M (RS232,IEEE) Antwort: EDA2,xx,sh Dieses Kommando fordert eine Antwort auf der aktuellen Schnittstelle. -
Seite 39: Kommando 'Ka
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 8.2.2.7. Kommando 'ka' Aufruf: ka (RS232,IEEE) Antwort: keine Schaltet alle Kanäle aus. 8.2.2.8. Kommando 'set' Aufruf: set,ch,wert (RS232,IEEE) Antwort: keine Setzt den mit bezeichneten DAC-Kanal auf den in wert angegebenen Wert, Bereichsüberschreitungen werden intern korrigiert (ch=3,wert=0). -
Seite 40: Kommando 'Setall
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 8.2.2.11. Kommando 'setall' Aufruf: setall,k0,k1,k2,k3 (RS232,IEEE) Antwort: keine Alle DAC-Kanäle werden gleichzeitig übergebenen Werte gesetzt, eine Bereichsüberwachung findet nicht statt: 8.2.2.12. Kommando 'save' Aufruf: save (RS232,IEEE) Antwort: saveok Speichert die Parameter der Standardfunktionen im EEPROM 8.2.2.13. -
Seite 41: Kommando 'Setsp
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 8.2.2.14. Kommando 'setsp' Aufruf: setsp,ch,off,amp, fre,pkt,anz,sangle,apex,divider,syn (RS232,IEEE) Antwort: keine Trägt auf Kanal die Ausgabefunktion SPRUNG mit den Parametern: - Offset - Amplitude - Frequenz - Anzahl der auszugebenden Perioden, 0 = unendlich sangle - Startwinkel apex... -
Seite 42: Kommando 'Setk
piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION Antwort: keine Mit diesem Kommando wird das Meßintervall für das Kommando rkz, Bereich: 0..255 (0..25s) gesetzt. 8.2.2.18. Kommando 'setk' Aufruf: setk,ch,ea (RS232,IEEE) Antwort: keine Schaltet den in übergebenen Kanal digital ein/aus (ea=1/0), es beeinflußt nur die digitalen Ausgänge und die zugeordneten Leuchtdioden, ist >... - Seite 43 piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION Antwort: rch,ch,off,amp,fre,pkt,anz,sangle,apex,divider,syn Liest die Parameter von Kanal über die RS232 aus, die Reihenfolge der Parameter ist wie bei den Kommandos setsi, setdr, setsp. 8.2.2.23. Kommando 'rcha' Aufruf: rcha (RS232) Antwort: rch,0..3,...
- Seite 44 piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION 8.2.2.27. Kommando 'as' Aufruf: : as,ch,e/a (RS232,IEEE) Antwort: keine Mit diesem Kommando werden der EDA die aktiven Autostartkanäle mitgeteilt. Es muss für jeden Kanal eine Aktivierung/Deaktivierung gesendet werden. Das Kommando: as,1,1 aktiviert den Kanal 2 der EDA für Autostart, as,1,0...
- Seite 45 piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION Index cset Anschlussbelegung ERR? Buchse X4 RS232-Kabel Stecker X3 Einstellungen measure Dateien/Verzeichnisse Dateien/Verzeichnisse rcha Daten Grundeinstellungen Aktivierung save Autostart aktiv Kommandoquelle setall Sprache setc Schnittstellen setcc Adresse setdr Baudrate setk IEEE 488 setsi...
- Seite 46 piezosystem jena piezosystem jena piezosystem jena piezosystem jena KOMPETENZ IN PRÄZISION Schieberegler Spannung ausgeben Spannungsanzeige Spannungseinstellung Standardfunktionen alle Kanäle starten alle Kanäle stoppen alles lesen alles schreiben Amplitude Auflösung Auflösung Dreieck Frequenz Frequenz Frequenzteiler Grenzen in Datei schreiben lesen Offset Scheitelpunkt Scheitelpunkt schreibe Daten auf EEPROM...
