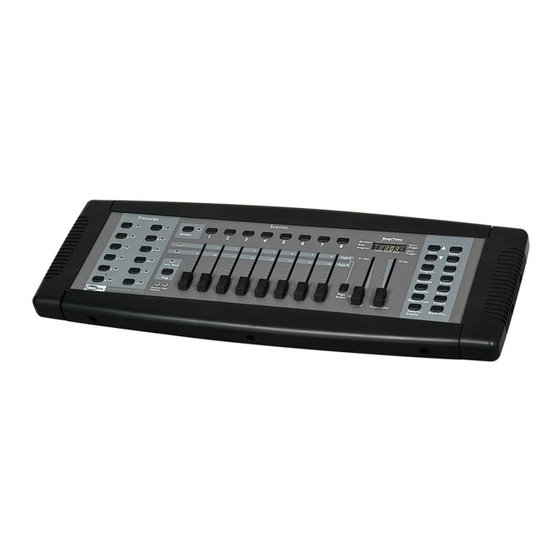

SHOWTEC SM-8/2 Handbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für SHOWTEC SM-8/2

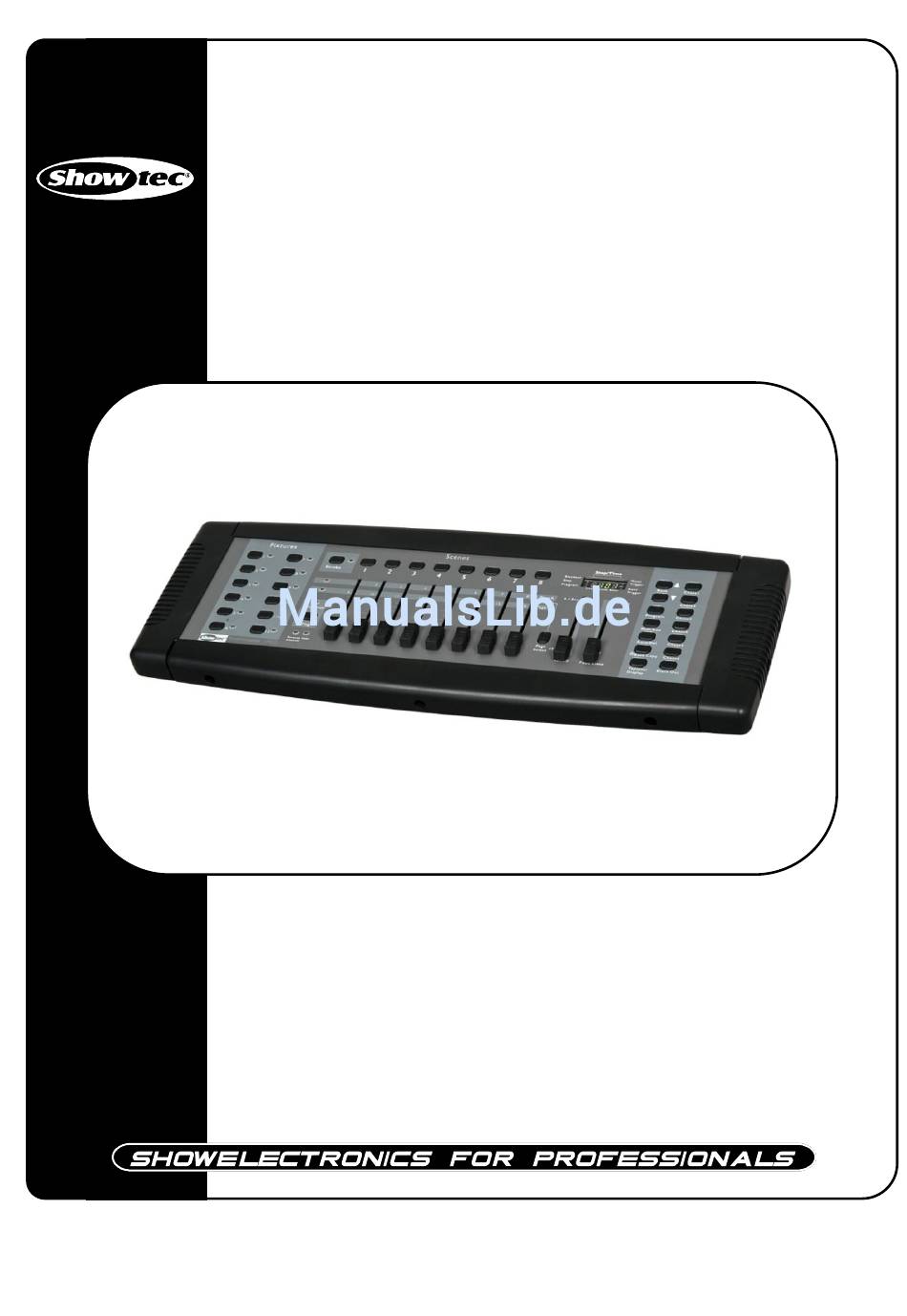

- Seite 1 SM-8/2 ORDERCODE 50700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein großartiges, innovatives Produkt von Showtec erworben. Der Showtec SM-8/2 sorgt auf jeder Veranstaltung für gute Unterhaltung. Egal ob Sie nun eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Gerät bietet den erforderlichen Effekt.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec SM-8/2 Anleitung ™ Warnung.................…...……………..…………………………….………… Sicherheitshinweise…………………………………………………………………………………………………….. Bestimmungsgemäße Verwendung…….………………………………………………………………………….. Rückgabe Prozedur…………………………………………………………………………........Ansprüche………………………………………………………………………............Gerätebeschreibung............…...……………..…………………………….………… Eigenschaften.……………………………………………………………………………………….……..….... Übersicht………………………………………………………………………………………………………....Steuereinheit Vorderseite..........................Steuereinheit Rückseite............................. Installation................…...……………………………………..…....Installation............………………………………………..………........Allgemeine Begriffe.........………………………………………..………........ Aufstellung und Betrieb..............……..…………………………….…....- SYSTEM ZURÜCKSETZEN……………………….............………......- Vorrichtungen zuweisen……………….............………........- Blendregler zuweisen (OPTIONALER SETUP) ............………......- Umgekehrter Kanalausgang (OPTIONALER SETUP) ..........……….... -
Seite 4: Anleitungen Zum Auspacken
Verpackung feststellen, benachrichtigen Sie bitte sofort Ihren Händler. Bewahren Sie den Karton und das dazugehörige Verpackungsmaterial auf. Wenn Sie die gelieferte Ware zurück an den Hersteller senden müssen ist es wichtig, dass das Produkt im Originalkarton bzw. in der Originalverpackung verschickt wird Verpackungsinhalt: • SM-8/2 • Inklusiv 1,75m Stromadapter • Betriebsanleitung WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! -
Seite 5: Bestimmungsgemässer Gebrauch
Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler . -
Seite 6: Rückgabe Prozedur
Hauptanschlüsse Schließen Sie das Gerät mit dem Stecker an die Hauptanschlüsse an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. International EU Cable UK Cable US Cable Braun Gelb/Kupfer Phase Blau Schwarz Silber Neutral... -
Seite 7: Beschreibung Des Geräts
Beschreibung des Geräts Eigenschaften SM-8/2 ist eine Beleuchtungssteuerung von Showtec mit folgenden Eigenschaften: • Universale DMX-512 Steuereinheit • Steuerung von bis zu 192 DMX-Kanälen; bis zu 12 intelligente Lampen mit jeweils 16 Kanälen • 30 Banken mit jeweils 8 Szenen, max. 240 Szenen •... - Seite 8 Scanner zur Einstellung, Programmierung und Aufnahme auswählen. 2) Scanneranzeigen LEDs zur Anzeige der aktuell ausgewählten Vorrichtung 3) Strobe-Taste + LED Für Showtec-Strobe. 4) Seite A Anzeige LED steht für den ausgewählten Bereich CH 1~8 5) Seite B Anzeige LED steht für den ausgewählten Bereich CH 9~16 6) Szenewahlschalter Universaltasten für Szenen zum Speichern und Auswählen...
-
Seite 9: Steuereinheit Rückseite
30) 3-poliger DMX-Ausgang 31) 5-poliger DMX-Ausgang Installation Alle Verpackungsmaterialien vom SM-8/2. entfernen. Sicherstellen, dass alle Fülllmaterialien aus Schaum und Plastik entfernt wurden. Die Ausrüstung in einem 19" Rahmengestell installieren. Alle Kabel anschließen. Vor der Reinigung oder Wartung immer vom Netz nehmen. -
Seite 10: Allgemeine Begriffe
Allgemeine Begriffe Nachfolgende Begriffe sind im Zusammenhang mit der Programmierung von Beleuchtungen geläufig. Blackout ist ein Zustand, in dem die Lichtausgänge aller Beleuchtungsvorrichtungen auf 0 oder Aus gestellt werden, normalerweise vorübergehend. DMX-512 ist ein industriegenormtes digitales Kommunikationsprotokoll für Unterhaltungsbeleuchtungen. Nähere Informationen dazu im Anhang unter „DMX Primer“ und „DMX-Steuerungsmodus“. Vorrichtung bezieht sich auf Ihre Beleuchtungsausrüstung oder andere Geräte, wie z.B. -
Seite 11: Aufstellung Und Betrieb
Programmierungen und Einstellungen werden gelöscht. VORRICHTUNGEN ZUWEISEN Der SM-8/2 kann pro Vorrichtung bis zu 16 DMX-Kanäle programmieren. Dafür müssen die Vorrichtungen, die mit den entsprechenden „SCANNER“-Tasten auf dem Gerät gesteuert werden sollen, 16 Kanäle voneinander getrennt sein (Informationen zur Eingabe der Informationen in die Vorrichtungen finden Sie in dem Handbuch der jeweiligen Vorrichtung). -
Seite 12: Umgekehrter Kanalausgang (Optionaler Setup)
UMGEKEHRTER KANALAUSGANG (OPTIONALER SETUP) 1) Die Tasten PROGRAM & TAPSYNC gleichzeitig (2) Mal gedrückt halten, um den Modus zur Zuweisung von Kanälen zu aktivieren; anschließend die SCANNER-Taste drücken. 2) Den SPEED-Regler bewegen, bis Sie den Steuerungskanal erreichen, der geändert werden soll. 3) Den FADE TIME-Regler so weit nach oben schieben, bis N auf Y wechselt. -
Seite 13: Programmieren
Eine Programmierung (Bank) ist eine Sequenz verschiedener Szenen (oder Schritte), die nacheinander aufgerufen werden. Der SM-8/2 ermöglicht die Einrichtung von 30 Programmierungen von jeweils 8 Szenen. PROGRAMMIERMODUS AKTIVIEREN Die PROGRAM-Taste 3 Sekunden gedrückt halten, bis ein LED-Punkt neben der PROG-Anzeige blinkt. Dies bedeutet, dass der Programmiermodus aktiviert ist. -
Seite 14: Bank Kopieren
BANK KOPIEREN 1) Die Taste PROGRAM 3 Sekunden gedrückt halten. 2) Die programmierte BANK suchen. Mit den Tasten BANK UP/DOWN durch die programmierten Banken navigieren. 3) Die Taste MIDI/ADD drücken und loslassen. 4) Die programmierte Ziel-BANK auswählen. Mit den Tasten BANK UP/DOWN durch die programmierten Banken navigieren. -
Seite 15: Wiedergabe (Szenen)
EINEN CHASE LÖSCHEN 1) Die Taste PROGRAM 3 Sekunden gedrückt halten, um den Programmiermodus zu aktivieren. 2) Die zu löschende CHASE-Taste (1~6) drücken. 3) Die AUTO DEL-Taste und die entsprechende CHASE-Taste gedrückt halten und dann loslassen, um den Chase zu löschen. Alle LEDs blinken 3 Mal. DELETE ALL CHASE PROGRAMS CAUTION! This procedure will result in irrevocable loss of chase step memory. -
Seite 16: Musik-Chases
MUSIK-CHASES 1) Eine der CHASE-Tasten drücken. 2) Die Taste MUSIK/BANK COPY drücken und loslassen. Das entsprechende LED blinkt im Display. 3) Ihr Chase läuft nun anhand der Musik. SEQUENZIELLE CHASES 1) Entweder die Taste AUTO DEL oder MUSIK BANK COPY drücken, um einen Trigger-Modus auszuwählen. 2) Die CHASE-Taste für jeden Chase drücken, der wiedergegeben werden soll. -
Seite 17: Wartung
Wartung Showtec SM-8/2 benötigt fast keine Wartung. Das Gerät sollte jedoch sauber gehalten werden. Das Gerät vom Netz nehmen, und dann die Abdeckung mit einem feuchten Tuch abwischen. Nicht in Flüssigkeiten eintauchen. Weder Alkohol noch Lösungsmittel verwenden. Die Anschlüsse sauber halten. Das Gerät vom Netz nehmen, und dann die DMX- und Audioanschlüsse mit einem feuchten Tuch abwischen. -
Seite 18: Technische Daten
Technische Daten Modell: Showtec SM-8/2 Stromversorgung: DC 9Volt - 300mA Netzanschluss: Adapter mitgeliefert Vorrichtungen: 12 (jede bis zu 16 Kanäle) Szenen: 240 (30 Banken) Chases: 6 Betriebsmodus: Auto, Musik Verbindungsmodus: jede Vorrichtung mit frei zuweisbaren Kanälen Ausgang: DMX-512 Standard Ausgangsanschluss: 3- und 5-polige XLR-Buchse...
